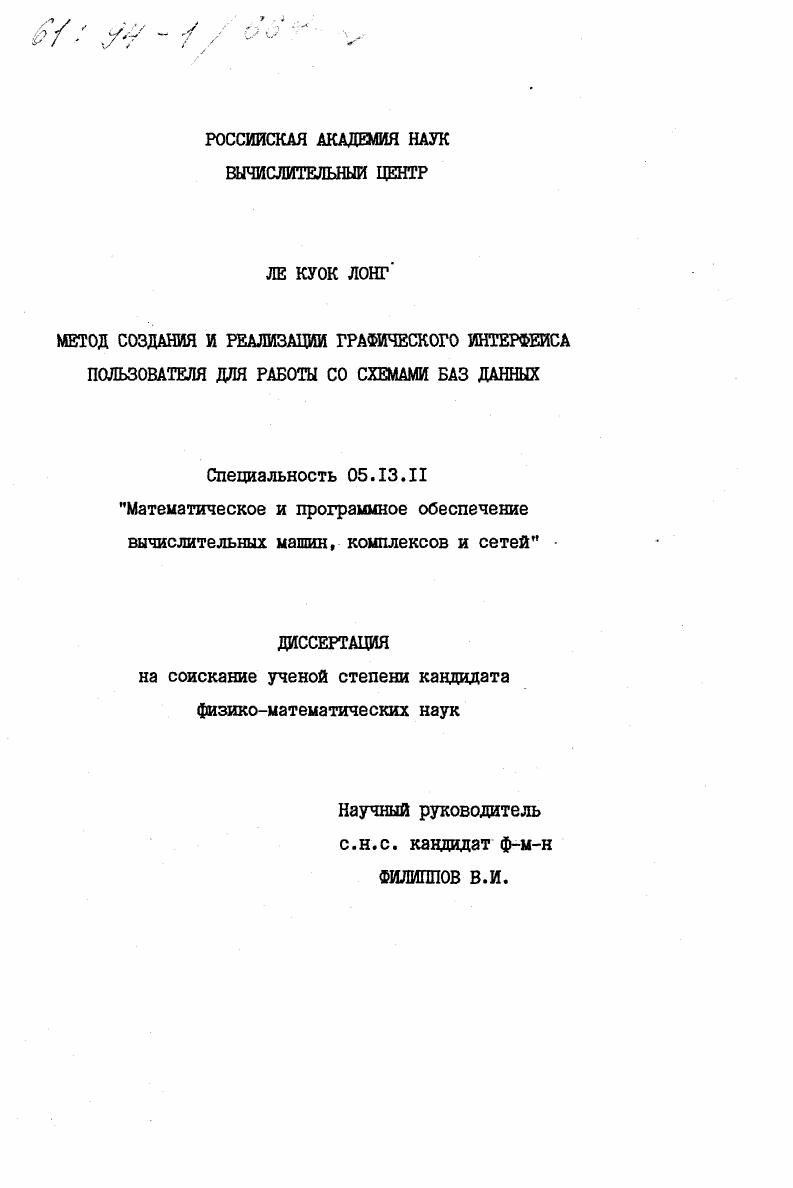

Метод создания и реализации графического интерфейса пользователя для работы со схемами баз данных

• Автор: Ле, Куок Лонг
• Шифр специальности: 05.13.11
• Научная степень: Кандидатская
• Место защиты: Б. м.
• Количество страниц: 130 с. : ил.

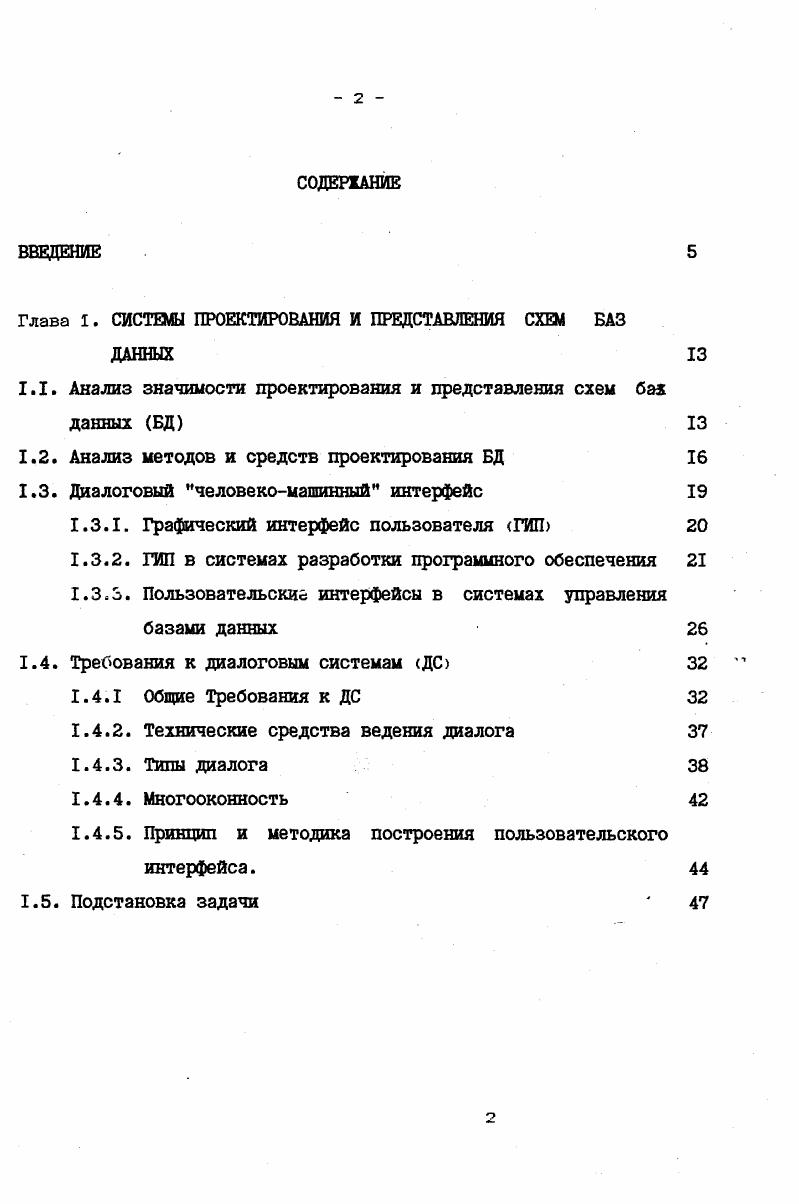

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

Глава 1. СИСТЕМЫ ПРОЕКТИРОВАНИЯ И ПРЕДСТАВЛЕНИЯ СХЕМ БАЗ

ДАННЫХ

1.1. Анализ значимости проектирования и представления схем бах данных БД

1.2. Анализ методов и средств проектирования БД

1.3. Диалоговый человекомашинный интерфейс

1.3Л. Графический интерфейс пользователя ГИП

1.3.2. ГИП в системах разработки программного обеспечения

1.3.3. Пользовательские интерфейсы в системах управления базами данных

1.4. Требования к диалоговым системам ДС

1.4.1 Общие Требования к ДС
1.4.2. Технические средства ведения диалога
1.4.3. Тиш диалога
1.4.4. Многооконность
1.4.5. Принцип и методика построения пользовательского интерфейса.
1.5. Подстановка задачи

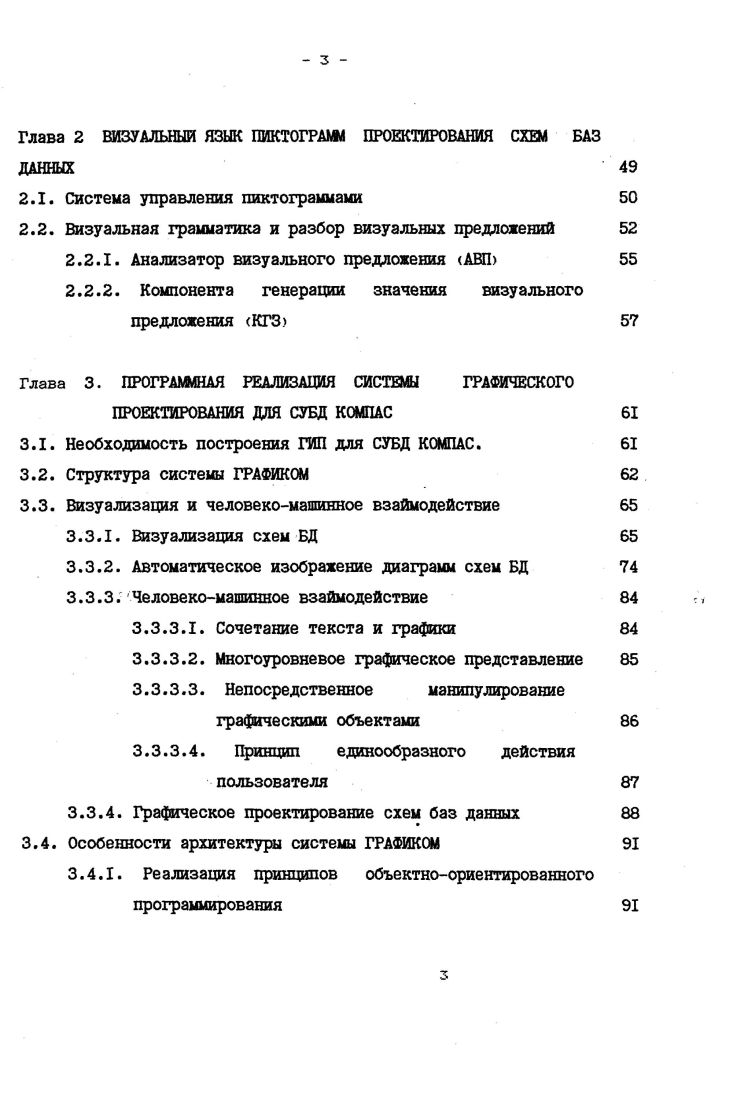

Глава 2 ВИЗУАЛЬНЫЙ ЯЗЫК ПИКТОГРАММ ПРОЕКТИРОВАНИЯ СХЕМ БАЗ ДАННЫХ
2.1. Система управления пиктограммами
2.2. Визуальная грамматика и разбор визуальных предложений
2.2.1. Анализатор визуального предложения АВП
2.2.2. Компонента генерации значения визуального предложения КГЗ
Глава 3. ПРОГРАММНАЯ РЕАЛИЗАЦИЯ СИСТЕМЫ ГРАФИЧЕСКОГО
ПРОЕКТИРОВАНИЯ ДЛЯ СУБД КОМПАС
3.1. Необходимость построения ГИП для СУБД КОМПАС.
3.2. Структура системы ГРАФИКОМ
3.3. Визуализация и человекомашинное взаймодействие
3.3.1. Визуализация схем БД
3.3.2. Автоматическое изображение диаграмм схем БД
3.3.3. Человекомашинное взаймодействие
3.3.3.1. Сочетание текста и графики
3.3.3.2. Многоуровневое графическое представление
3.3.3.3. Непосредственное манипулирование графическими объектами
3.3.3.4. Принцип единообразного действия пользователя
3.3.4. Графическое проектирование схем баз данных
3.4. Особенности архитектуры системы ГРАФИКОМ
3.4.1. Ре а лизация принципов объектноориентированного
программирования
4
3.4.2. управления интерфейсами с пользователем
СУИП
3.4.2.1. Понятие СУШ
3.4.2.2. СУШ в системе ГРАФИКОМ
3.4.2.3. Использование СУШ в разработке системы графического программирования бр. НО
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Идентификация всех типов сущностей, которые выделяются для каждой представляющей интерес области деятельности и всех типов связей между сущностями, а также перечисление ограничений. За этапом синтеза описания предметной области следует этап преобразования этого описание в описание БД. Под описанием БД будем понимать схему, соответствующую модели данных, поддерживаемой целевой СУБД. Выбор стратегия и организации сохранения данных на конкретной ЭВМ. При проектировании схемы существует чрезвычайно большой выбор вариантов схем, представляющих предметную область. В этой связи имеет смысл определить понятия "хорошей” и "правильной" схемы. Хорошая" схема благоприятсвует достижению рационального уровня производительности БД. Основные функции обеспечения производительности возлагаются на процесс физического проектирования БД. Правильность" схемы означает, что она действительно отображает свойства предметной области, которые мы хотели бы представить. Проектирование БД - это процесс обработки требований пользователя и их преобразования в БД. Этот процесс сложный, динамичный и нуждающийся в взаймо действии с СУБД. Задача представления схем БД заключается в создании более современных средств, более "дружественных" интерфейсов, которые позволяют пользователю "визуальным" образом общаться с БД и манипулировать данными, свести к минимуму затраты усилий при работе с системой и достичь максимума пользы при эксплуатации системы. Существуют различные интерфейсные средства, * также как язык ключевых слов, меню, заполнение форм и т. Одним из таких "дружественных" интерфейсов является графический интерфейс. Использование графических интерфейсов в взаимодействии с БД переносит способ общения в область развитого визуального восприятия человека. Это относится к процессу конструирования и изображения схем БД. БД о помощью графического редактора и визуального языка пиктограмм. Таким образом, адекватная графическая форма представления информации делает для пользователей процесс создания и работы с БД динамичнее, доступнее и понятнее. Указанное обстоятельство привело к вопросу о создании для СУБД таких диалоговых средств проектирования и представления схем БД. С развитием графических средств в вычислительной техники, в последнее время появилось новое направление развития языков ОбЩеНИЯ ПОЛЬЗОВатеЛЯ С ЭВМ - ВИЗуаЛЬНЫе ЯЗЫКИ С ,3. Визуальный язык был предложен многими авторами С,,,,3 как современное средство общения. Визуальный язык предоставляет пользователю возможность визуального восприятия объектов и действий системы, быстрого изучения при работе с компьютером С3 . Разработанная фирмой MicroSo-Ft система windows широко используется как стандартная графическая оболочка операционной системы для ПЭВМ. Это привело к активной разработке графических интерфейсов с пользователем <ГИП> для многих систем в разных отраслях применения (СУБД, текстовые процессоры, электронные таблички, компьютизированное издательство, САЛР,. В этих ГИП графические пиктограммы постепенно заменяют текстовые заголовки и варианты в меню. Тем не менее большинство систем только начали использовать простые пиктограммы. Одним из направлений совершенствования ГИП является создание визуальных языков пиктограмм <ВЯП>. Отсюда вытекает актуальность темы работы Проектирование и графическое представление схем БД”. Целью диссертационной работы является построение достаточно мощных средств общения для пользователя при работе со схемами БД, с обеспечением высокого качества графического интерфейса пользователя. БД в соответствии с выбранными основами подхода. Предмет исследования составляют алгоритмы проектирования схем БД, языки общения систем БД, диалоговые графические интерфейсы с БД, визуальные программные системы, а также методы и средства, применяемые для их построения. Методы исследования. В данной работе были использованы методы системного анализа, элементы теории отношений, теории формальных грамматик, теории графов. При реализации системы графического изображения и проектирования схем БД использовалось системное программное обеспечение современной персональной ЭВМ.
