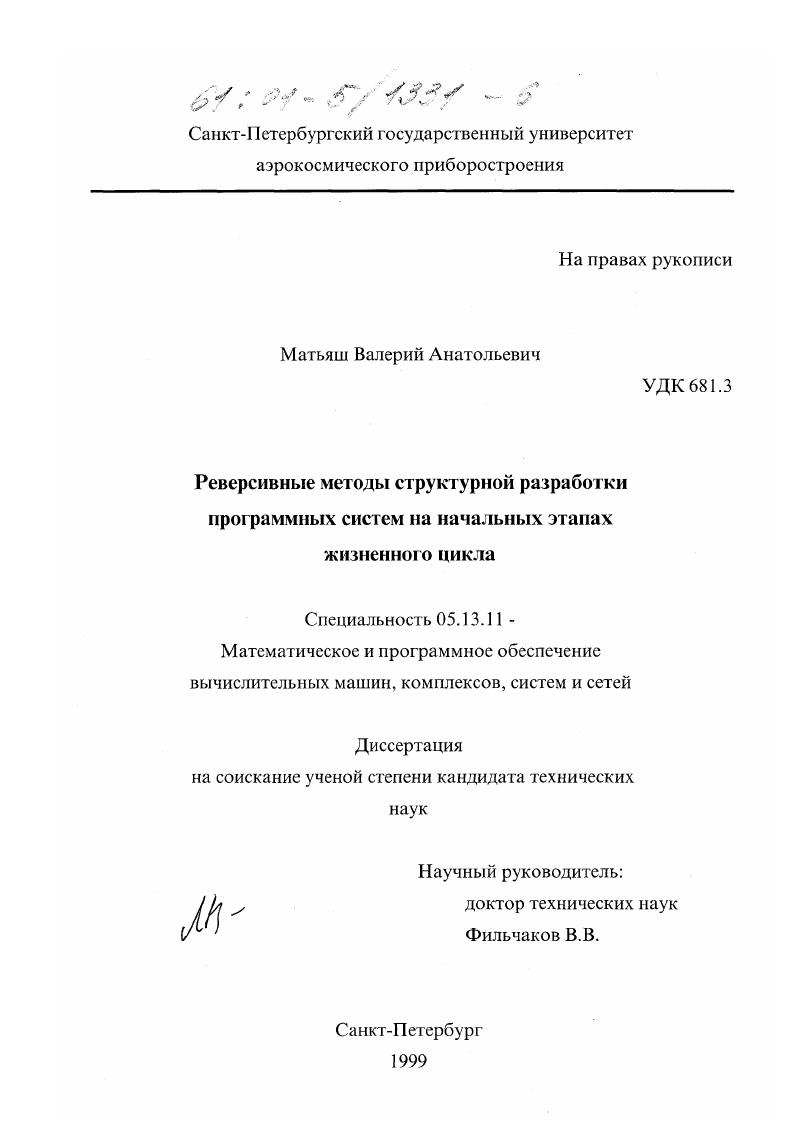

Реверсивные методы структурной разработки программных систем на начальных этапах жизненного цикла

• Автор: Матьяш, Валерий Анатольевич
• Шифр специальности: 05.13.11
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Санкт-Петербург
• Количество страниц: 195 с. : ил.

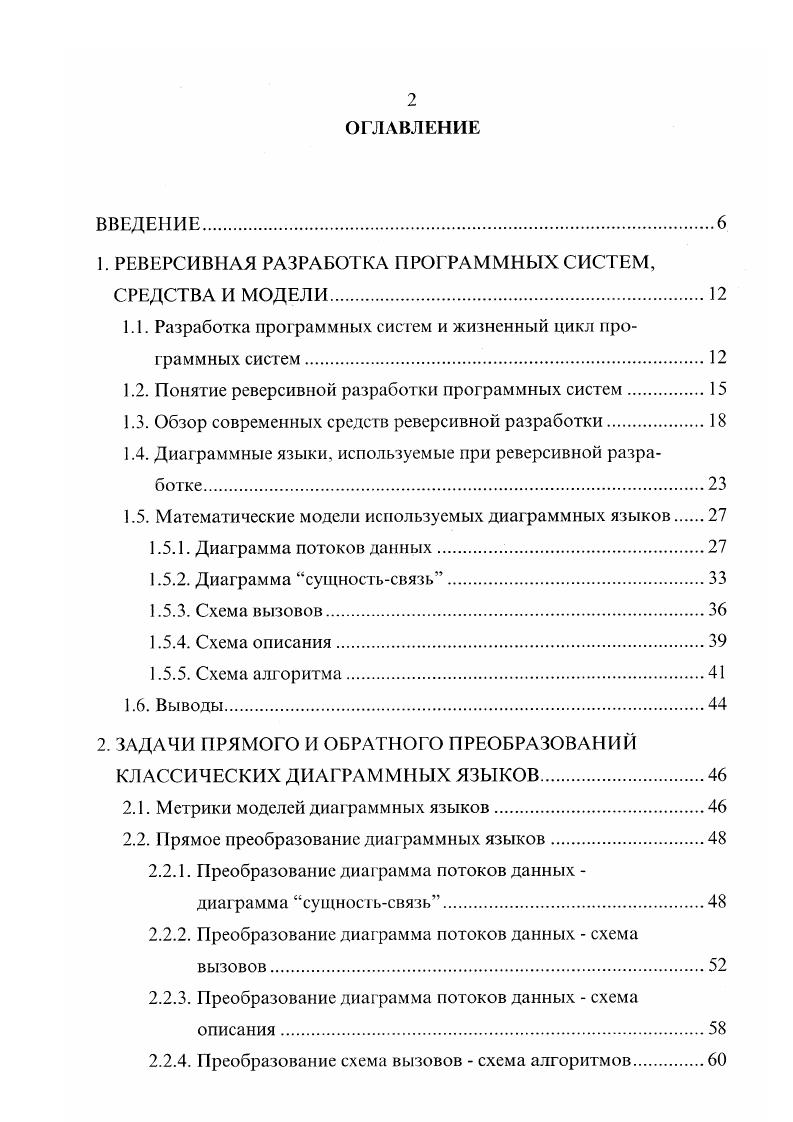

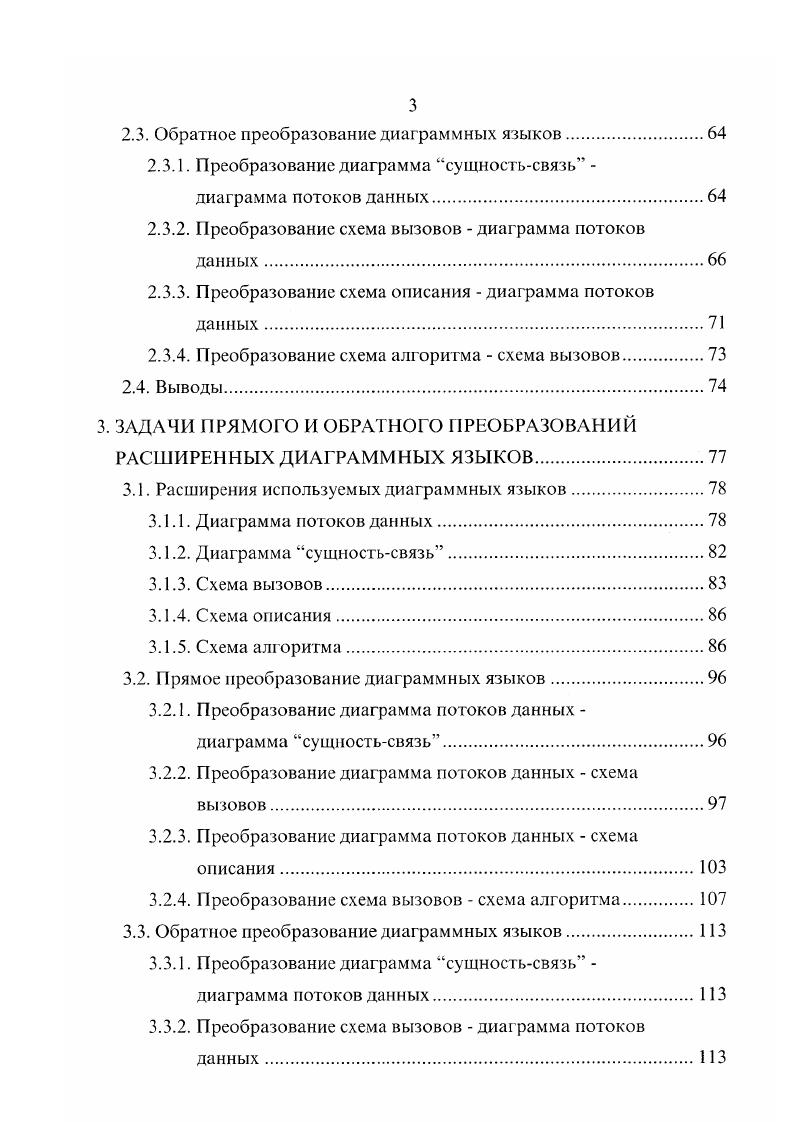

Разработка программных систем и жизненный цикл программных систем. Обзор современных средств реверсивной разработки. Диаграммные языки, используемые при реверсивной разработке. Схема вызовов. Схема алгоритма. Выводы. Метрики моделей диаграммных языков. Прямое преобразование диаграммных языков. Преобразование диаграмма потоков данных схема описания. Преобразование схема вызовов схема алгоритмов. Обратное преобразование диаграммных языков. Преобразование диаграмма сущностьсвязь диаграмма потоков данных. Преобразование схема вызовов диаграмма потоков данных. Преобразование схема описания диаграмма потоков данных. Выводы. Расширения используемых диаграммных языков. Схема вызовов. Схема алгоритма. Прямое преобразование диаграммных языков. Преобразование схема вызовов схема алгоритма. Преобразование схема вызовов диаграмма потоков данных3
Реализация реверсивной разработки представляет собой преобразование представлений проектной информации, относящейся к более раннему этапу, в представление проектной информации, относящейся к более позднему этапу.


Поэтому здесь должны использоваться наиболее универсальные или легко перенастраиваемые способы реализации преобразований. К средствам реверсивной разработки относятся как специализированные средства, так и СА8Есредства, которые, кроме своих прочих функций, поддерживают реверсивную разработку. Современные СА8Есредства охватывают обширную область поддержки многочисленных технологий проектирования программных систем от простых средств анализа и документирования до полномасштаб
ных средств автоматизации, покрывающих весь жизненный цикл. Современный рынок программных средств насчитывает около 0 различных САБЕсредств 9. Из всего этого многообразия будем рассматривать только те СА8Есредства, которые ориентированы на структурную методологию разработки программных систем и поддерживают реверсивную разработку. Среди специализированных программных средств реверсивной разработки тоже будем рассматривать только те средства, которые ориентированы на структурную методологию. Анализ САБЕсистем и специализированных средств показывает следующую картину. Процесс реверсивной разработки осуществляется по модели, которая показана на рис. Рис. Традиционная модель ре Рис. Предлагаемая модель версивной разработки. Такая модель успешно применяется при сопровождении, модернизации программных систем, для получения представлений о системе на более высоком, чем исходный код, уровне абстракции для понимания системы. Также, такая модель может применяться при некоторых технологиях межплатформенного переноса программных систем.
