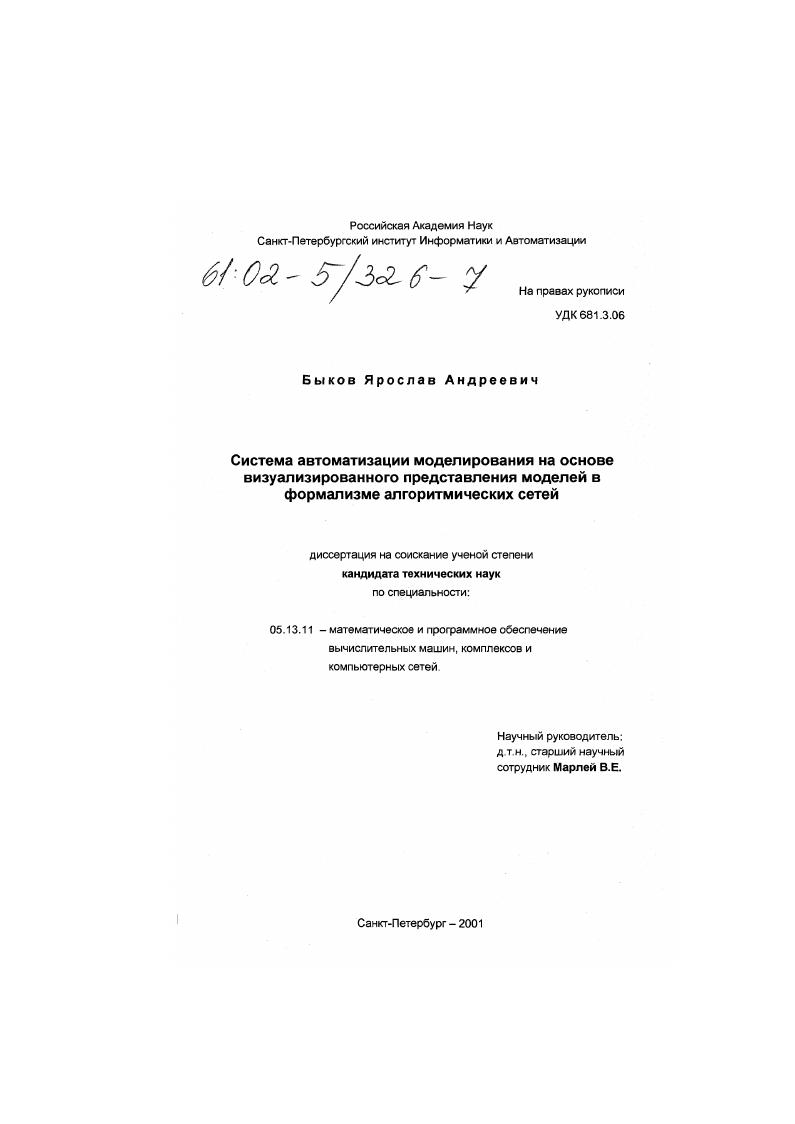

Система автоматизации моделирования на основе визуализированного представления моделей в формализме алгоритмических сетей

• Автор: Быков, Ярослав Андреевич
• Шифр специальности: 05.13.11
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Санкт-Петербург
• Количество страниц: 204 с.

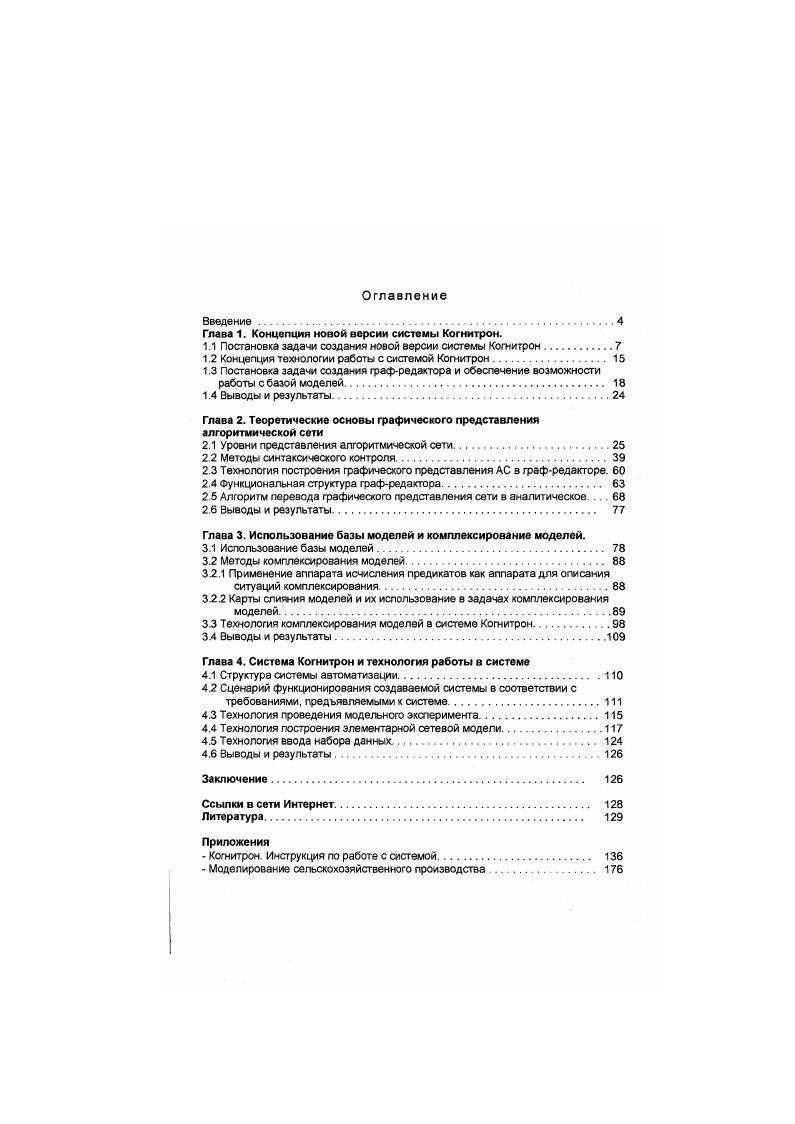

1.1 Постановка задачи создания новой версии системы Когнитрон.

1.2 Концепция технологии работы с системой Когнитрон

1.3 Постановка задачи создания графредактора и обеспечение возможности работы с базой моделей.

1.4 Выводы и результаты

Глава 2. Теоретические основы графического представления алгоритмической сети

2.1 Уровни представления алгоритмической сети

2.2 Методы синтаксического контроля

2.3 Технология построения графического представления АС в графредакторе.

2.4 Функциональная структура графредактора.

2.5 Алгоритм перевода графического представления сети в аналитическое

2.6 Выводы и результаты.

Глава 3. Использование базы моделей и комплексирование моделей.
3.1 Использование базы моделей
3.2 Методы комплексирования моделей.
3.2.1 Применение аппарата исчисления предикатов как аппарата для описания
ситуаций комплексирования
3.2.2 Карты слияния моделей и их использование в задачах комплексирования
моделей
3.3 Технология комплексирования моделей в системе Когнитрон
3.4 Выводы и результаты
Глава 4. Система Когнитрон и технология работы в системе
4.1 Структура системы автоматизации.
Сценарий функционирования создаваемой системы в соответствии с
требованиями, предъявляемыми к системе
4.3 Технология проведения модельного эксперимента.
4.4 Технология построения элементарной сетевой модели.
4.5 Технология ввода набора данных
4.6 Выводы и результаты
Зйюномвммо
Ссылки в сети Интернет.
Литература


Общепринятым среди разработчиков визуальных языков считается тезис о том, что язык визуального программирования будет наиболее эффективен для применения в специальных целях или областях1 Основная причина для этого как показано в состоит в том, что визуальная нотация является наиболее эффективной, когда она взята прямо из прикладной области в особенности, если пользователь уже знаком с этой нотацией в противоположенном же случае, когда пользователь вынужден изучать полностью новую визуальную нотацию, изобретенную создателем визуального языка тогда визуальная нотация является менее эффективной. Как уже говорилось, АС можно рассматривать как визуальный графический язык программирования для неподготовленного с программистской или математической точек зрения пользователя. Выгоды использовании визуального языка программирования. Даже как просто высокоуровневый язык, предназначенный для решения конкретного круга задач, визуальный язык может быть более выразительным, чем текстовый язык и сама программа может более просто отражать понимание задачи. Традиционное текстовое программирование это уже давно сложившаяся дисциплина. К его достоинствам можно отнести стабильнью инструменты разработки и развитые среды программирования которые включают в том числе средства по визуализации данных. Какие же преимущества несет использование системы с визуальным языком программирования В приведено одно из преимуществ высокоуровневого языка над низкоуровневым как понятная читаемая нотация Для визуального языка эту идею можно развить еще дальше и представить нотацию, которая отражает понимание пользователя решаемой задачи. Изображение может быть понято большим количеством людей, независимо от того на каком языке они говорят. Графическое представление обеспечивает синтаксически более богатый язык. Ключевая идея состоит в том.
