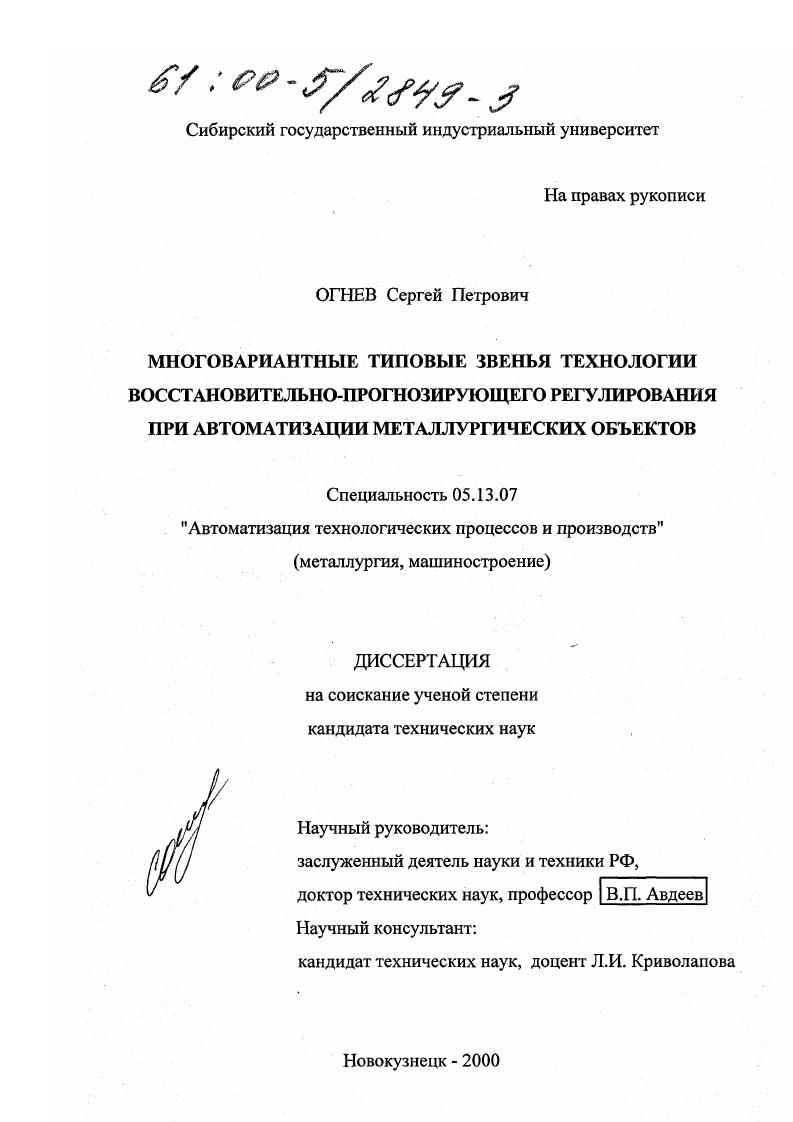

Многовариантные типовые звенья технологии восстановительно-прогнозирующего регулирования при автоматизации металлургических объектов

• Автор: Огнев, Сергей Петрович
• Шифр специальности: 05.13.07
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Новокузнецк
• Количество страниц: 236 с. : ил.

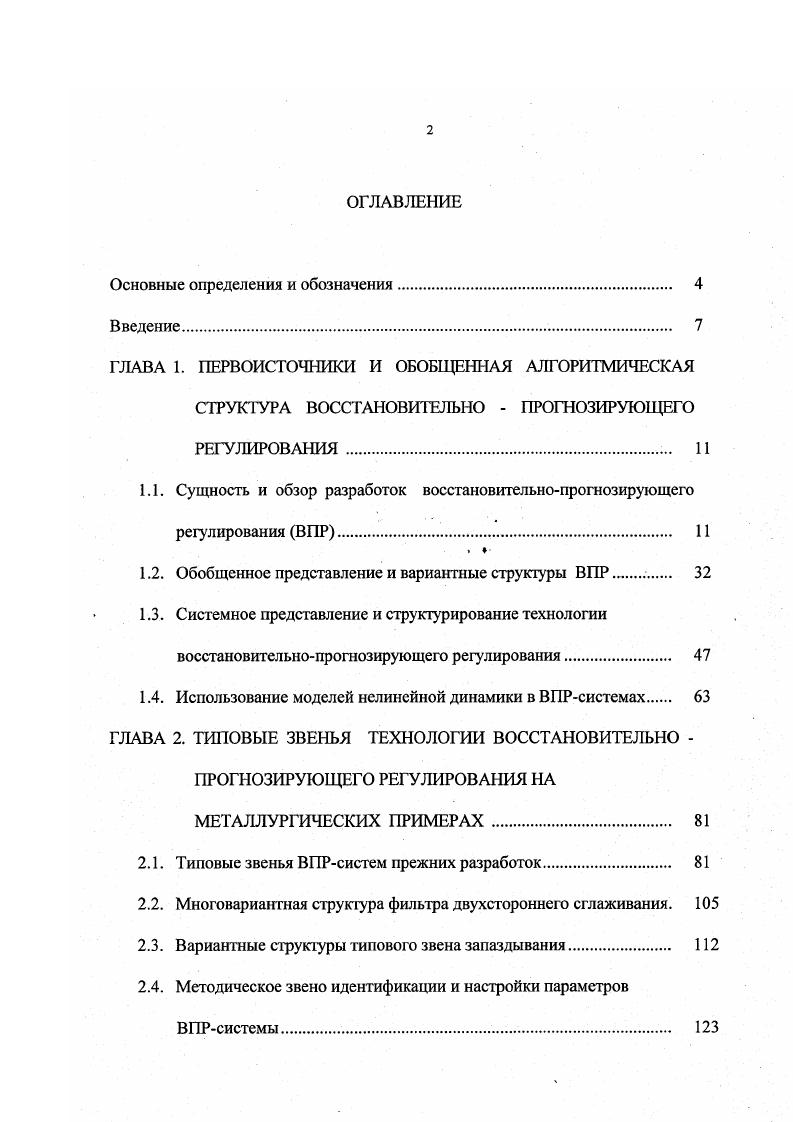

1.1. Сущность и обзор разработок восстановительнопрогнозирующего

регулирования ВПР

1.2. Обобщенное представление и вариантные струюуры ВПР

1.3. Системное представление и структурирование технологии восстановительнопрогнозирующего регулирования

1.4. Использование моделей нелинейной динамики в ВПРсистемах

ГЛАВА 2. ТИПОВЫЕ ЗВЕНЬЯ ТЕХНОЛОГИИ ВОССТАНОВИТЕЛЬНО

ПРОГНОЗИРУЮЩЕГО РЕГУЛИРОВАНИЯ НА МЕТАЛЛУРГИЧЕСКИХ ПРИМЕРАХ.

2.1. Типовые звенья ВПРсистем прежних разработок

2.2. Многовариантная структура фильтра двухстороннего сглаживания.

2.3. Вариантные структуры типового звена запаздывания.

2.4. Методическое звено идентификации и настройки параметров ВПРсистемы

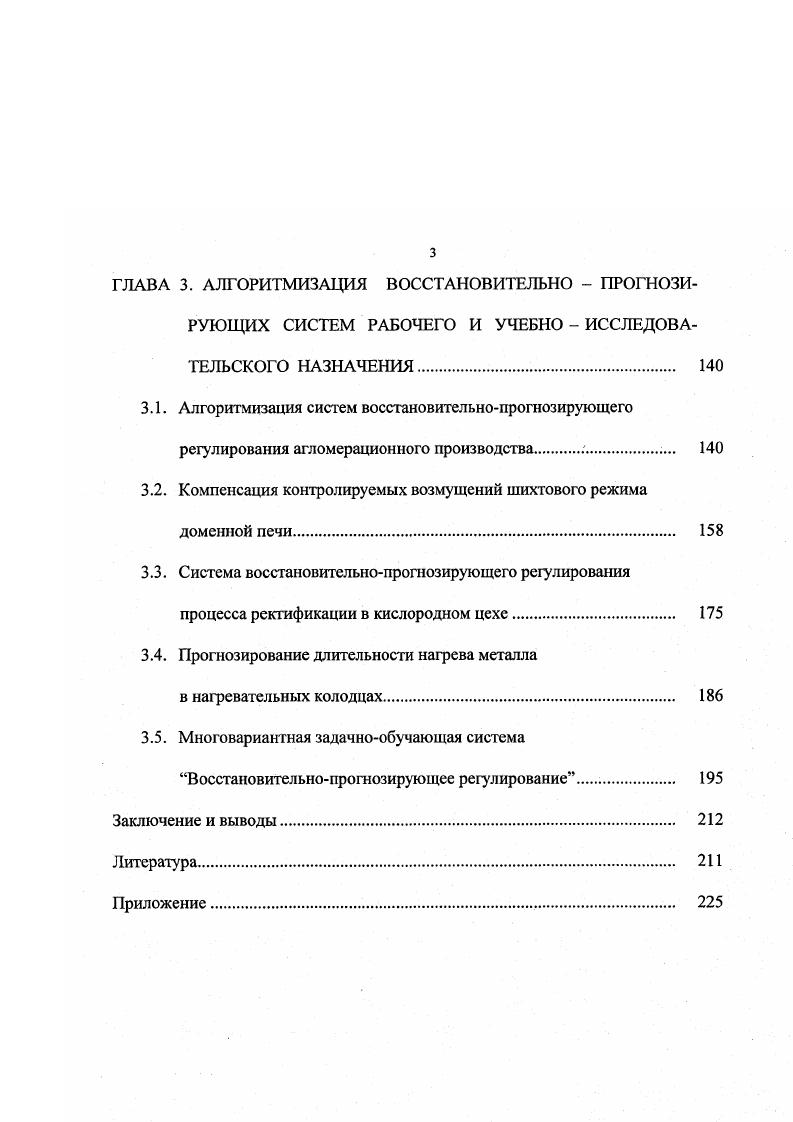

ГЛАВА 3. АЛГОРИТМИЗАЦИЯ ВОССТАНОВИТЕЛЬНО ПРОГНОЗИРУЮЩИХ СИСТЕМ РАБОЧЕГО И УЧЕБНО ИССЛЕДОВАТЕЛЬСКОГО НАЗНАЧЕНИЯ.
3 Л. Алгоритмизация систем восстановительнопрогнозирующего
регулирования агломерационного производства .
3.2. Компенсация контролируемых возмущений шихтового режима доменной печи.
3.3. Система восстановительнопрогнозирующего регулирования процесса ректификации в кислородном цехе
3.4. Прогнозирование длительности нагрева металла
в нагревательных колодцах
3.5. Многовариапгная задачнообучающая система Восстановительнопрогнозирующее регулирование.
Заключение и выводы
Литература


Обобщенная двухвариантная структура восстановитсльнопрогнозирующего регулирования
вектора Vе первоначального объекта управления ОУ с оператором А1. Этот вектор подразделен на вектор действительных внешних воздействий У и вектор действительных фактически исполненных управляющих воздействий и. Такое же подразделение сделано для входного вектора натурных данных Vй с выделением векторов
натурных данных о внешних воздействиях XV и об управляющих воздействиях и . Приобъектная математическая модель ПМ представлена тремя блоками с операторами фД фД ф0м. Операторы фтм, ф0м относятся к пересчетпому слою ПМ в разностях приращениях величин, а идентифицирующий н настраивающий оператор фкм выдает в виде вектора км струетурнопараметрические корректировки операторов фД ф0м. Все эти операторы ПМ отображают поведение ОУ в малом, включая такого рода отображение запаздывающей части объекта с оператором Фт и его опорной без запаздывания части с оператором Ф0. Диапазон малости предопределяется возможными отклонениями вектора натурных данных об управляющих воздействиях и от вектора восстановленных ретроспективных образцовых управляющих решений ив. Чем точнее их прогноз на интервал запаздывания и фактическое исполнение, тем уже требуемый диапазон работоспособности ПМ и слабее влияние ее неточностей на качество управления. При квазидеальной работе прогнозаторап и исполнительного блока показан квадратиком возникает как бы самоотютючение ПМ на соответствующих отрезках времени. В 1, , отмечается приемлемая чувствительность ВП САР и ВП АСУ ТП к ошибкам пересчетного моделирования, что подтверждено аналитически и численным анализом.
