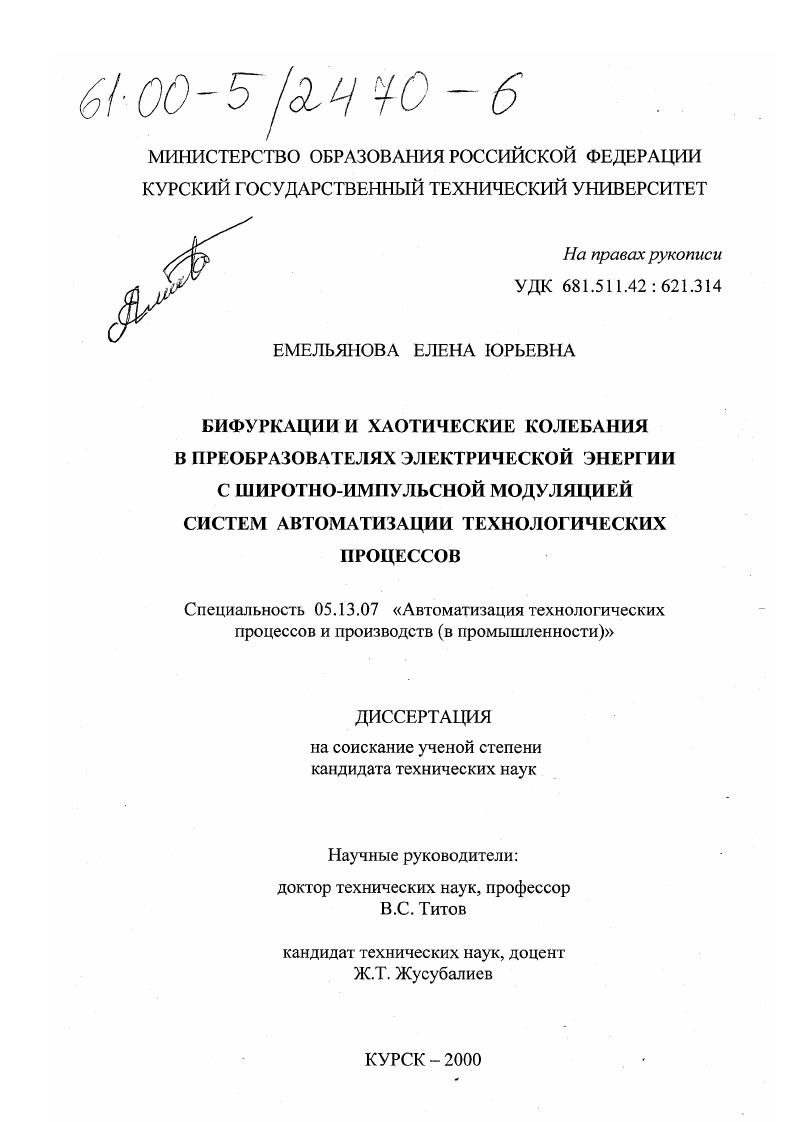

Бифуркации и хаотические колебания в преобразователях электрической энергии с широтно-импульсной модуляцией систем автоматизации технологических процессов

• Автор: Емельянова, Елена Юрьевна
• Шифр специальности: 05.13.07
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Курск
• Количество страниц: 165 с.

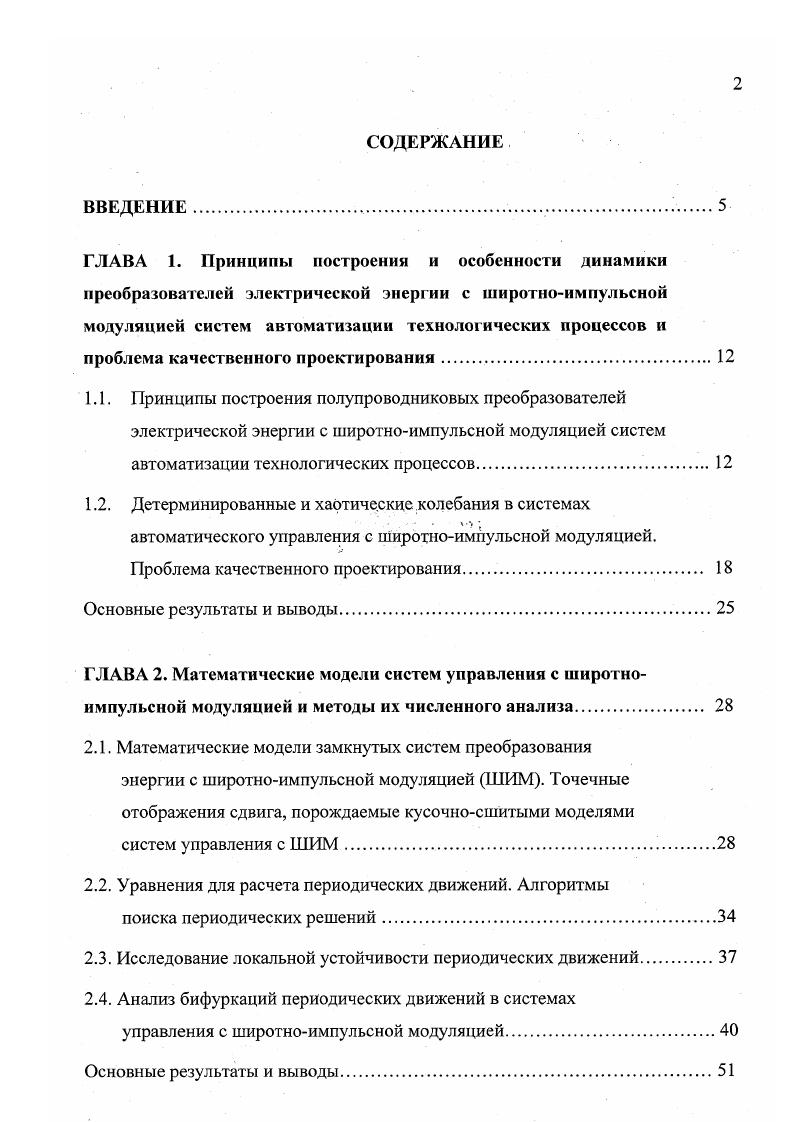

ГЛАВА 1. Принципы построения полупроводниковых преобразователей электрической энергии с широтноимпульсной модуляцией систем автоматизации технологических процессов. Основные результаты и выводы. ГЛАВА 2. Математические модели систем управления с широтноимпульсной модуляцией и методы их численного анализа. Математические модели замкнутых систем преобразования энергии с широтноимпульсной модуляцией ШИМ. ШИМ. Уравнения для расчета периодических движений. Основные результаты и выводы

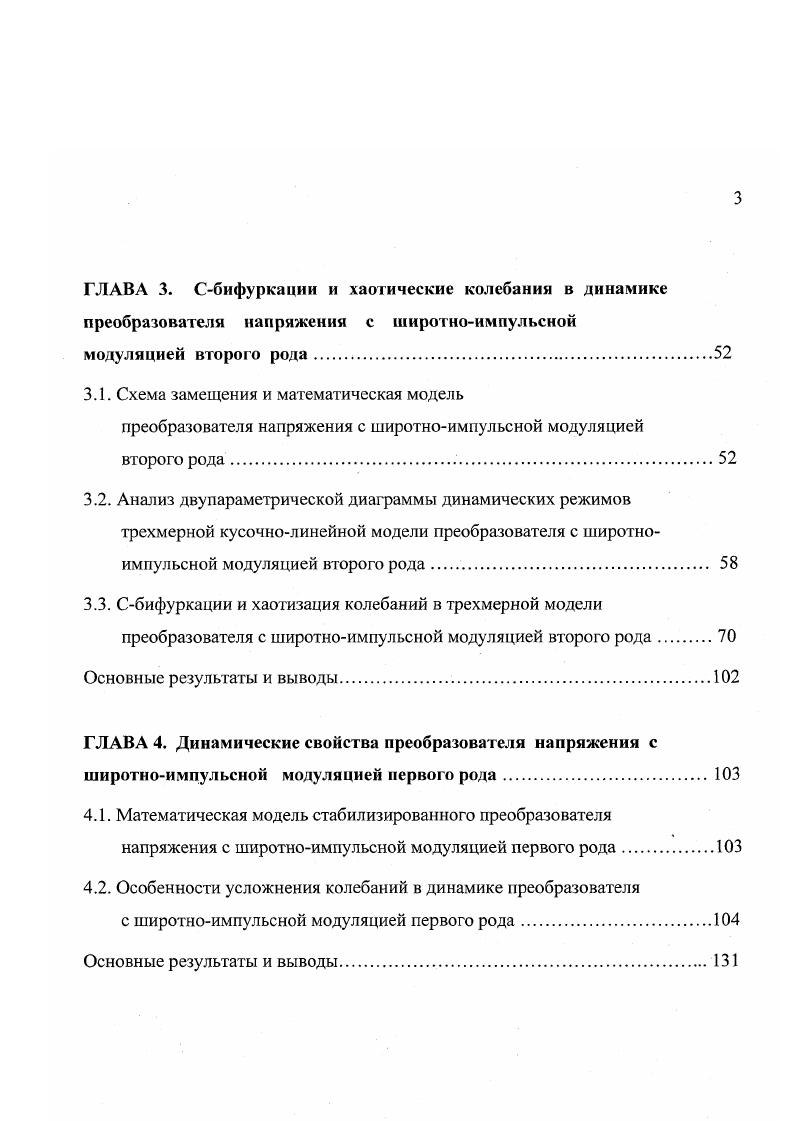

ГЛАВА 3. Анализ двупараметрической диаграммы динамических режимов трехмерной кусочнолинейной модели преобразователя с широтноимпульсной модуляцией второго рода. ГЛАВА 4. Динамические свойства преобразователя напряжения с широтноимпульсной модуляцией первого рода. Основные результаты и выводы. Силовая часть преобразователя отличается большим разнообразием структурных и схемотехнических решений. В простейшем случае она строится по схеме с однократным преобразованием энергии. Она весьма экономична, наджна, содержит минимальное число полупроводниковых и электромагнитных элементов, имеет хорошие массогабаритные показатели.


Среди таких решений следует отметить использование высокочастотных резонансных инверторов, в которых управляемые полупроводниковые вентили переключаются в моменты времени, соответствующие нулевому току в колебательном контуре 1,3, построение стабилизаторов переменного тока со звеном повышенной частоты 3 по схеме с умножением числа фаз 2. Решение некоторых проблем ЭМС преобразователя с питающей сетью и нагрузкой возложено на систему управления. Так, преимущество широтноимпульсного регулирования по сравнению с частотным и асинхронным видами модуляции состоит в постоянной частоте работы модулятора, что облегчает фильтрацию импульсных помех 2,,. Широтноимпульсный модулятор преобразует непрерывный входной сигнал х1 в дискретную последовательность импульсов. По полярности выходного сигнала 1НИМ подразделяется на однотактную двухполярный входной сигнал преобразуется в однополярный импульсный и двухтактную двухполярному входному сигналу соответствует двухполярный импульсный сигнал. В зависимости от того, какой фронт выходного импульса модулируется, различают одностороннюю модуляцию переднего или заднего фронта и двустороннюю модуляцию . Общепринятой классификации ШИМ по способу формирования импульсной последовательности не существует. В литературе упоминается широтноимпульсная модуляция 1го, 2го, 3го, 4го, 5го рода , интегральная ШИМ ИШИМ ,, линейная интегральная ШИМ ЛИШИМ ,, причм в ряде работ используются взаимно обратные определения ШИМ 1го и 2го рода. В диссертационной работе автор придерживается классификации систем с ШИМ, данной Я. З.Цыпкиным и принятой также в 2,6,, . В работах , принято обратное определение ШИМ1 и ШИМ2.
