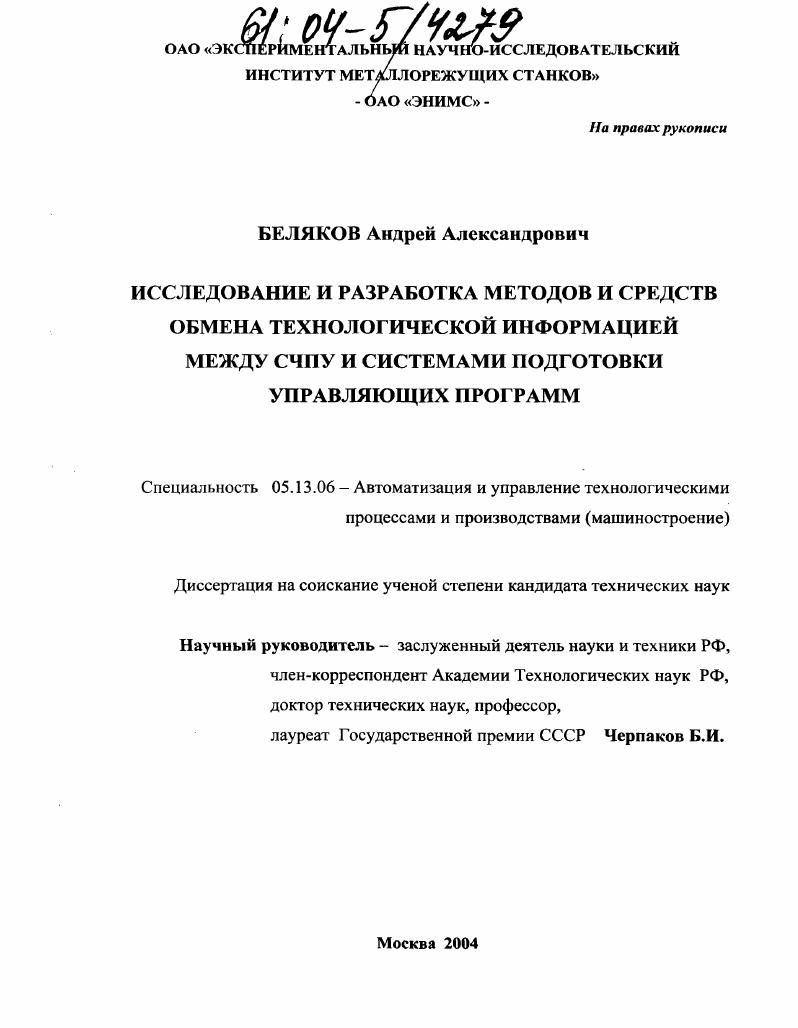

Исследование и разработка методов и средств обмена технологической информацией между СЧПУ и системами подготовки управляющих программ

• Автор: Беляков, Андрей Александрович
• Шифр специальности: 05.13.06
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Москва
• Количество страниц: 159 с. : ил.

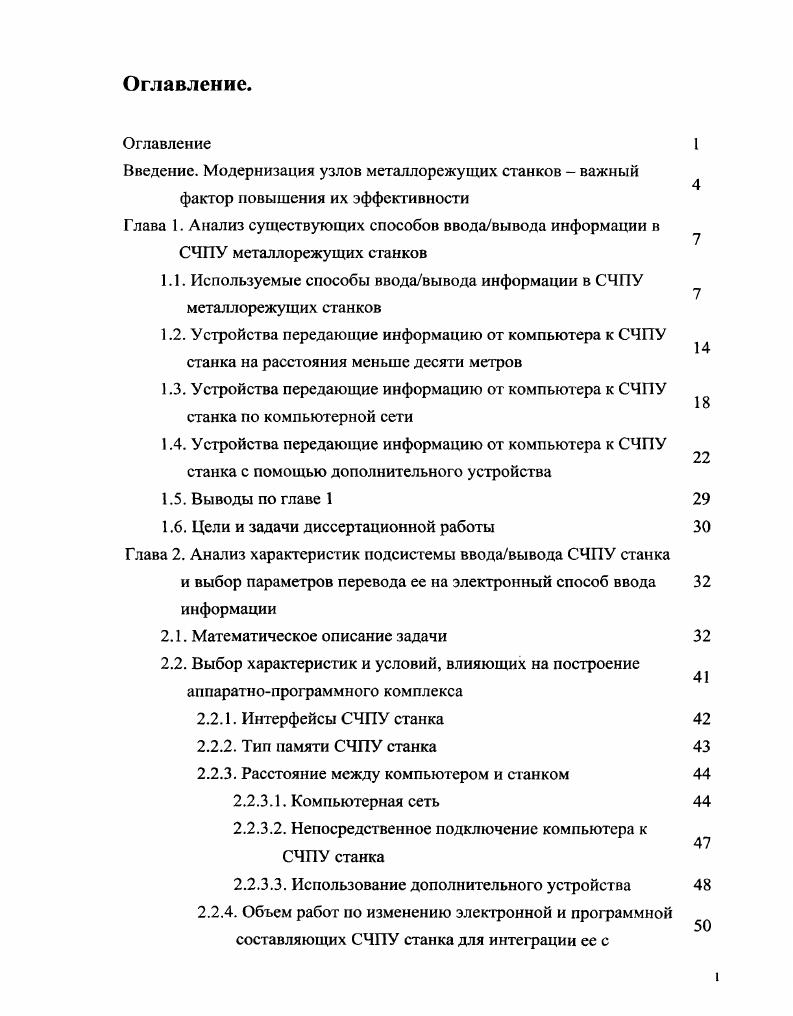

Оглавление I

Введение. Модернизация узлов металлорежущих станков важный фактор повышения их эффективности Глава 1. Анализ существующих способов вводавывода информации в СЧПУ металлорежущих станков

1.1. Используемые способы вводавывода информации в СЧПУ металлорежущих станков

1.2. Устройства передающие информацию от компьютера к СЧПУ станка на расстояния меньше десяти метров
1.3. Устройства передающие информацию от компьютера к СЧПУ станка по компьютерной сети
1.4. Устройства передающие информацию от компьютера к СЧПУ станка с помощью дополнительного устройства

1.5. Выводы по главе 1

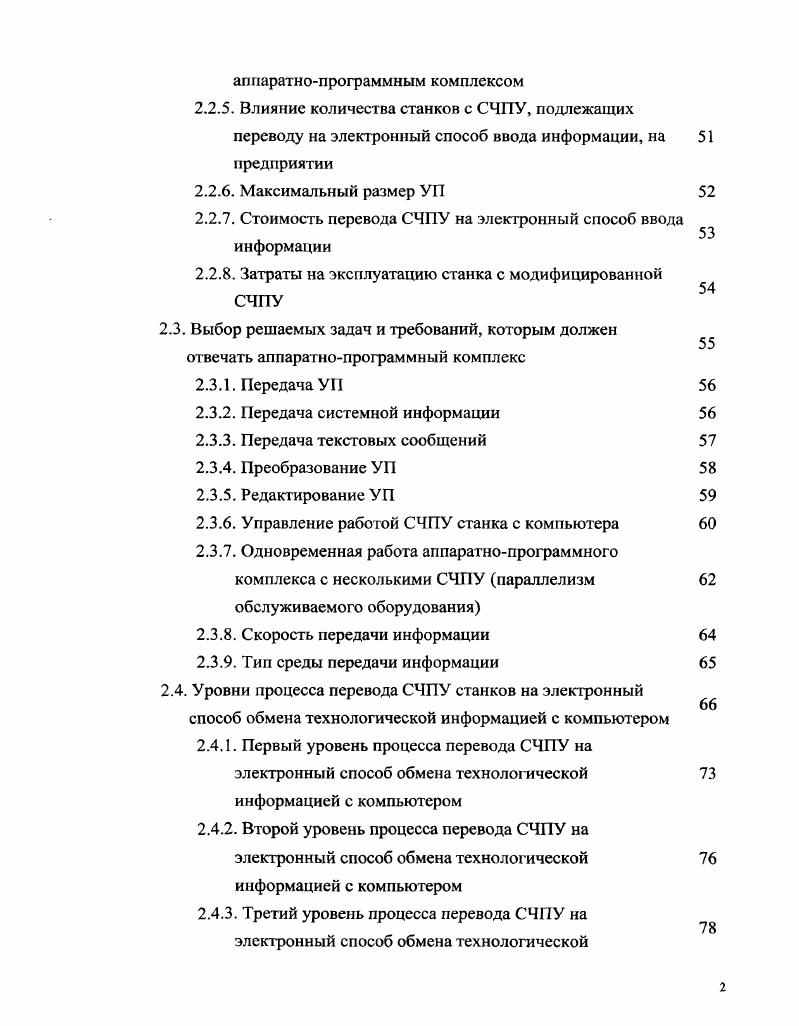

1.6. Цели и задачи диссертационной работы Глава 2. Анализ характеристик подсистемы вводавывода СЧПУ станка

и выбор параметров перевода ее на электронный способ ввода информации

2.1. Математическое описание задачи

2.2. Выбор характеристик и условий, влияющих на построение

аппаратнопрограммного комплекса
2.2.1. Интерфейсы СЧПУ станка
2.2.2. Тип памяти СЧПУ станка
2.2.3. Расстояние между компьютером и станком
2.2.3.1. Компьютерная сеть
2.2.3.2. Непосредственное подключение компьютера к СЧПУ станка
2.2.3.3. Использование дополнительного устройства
2.2.4. Объем работ по изменению электронной и программной составляющих СЧПУ станка для интеграции ее с
аппаратнопрограммным комплексом
2.2.5. Влияние количества станков с СЧПУ, подлежащих переводу на электронный способ ввода информации, на предприятии
2.2.6. Максимальный размер УП
2.2.7. Стоимость перевода СЧПУ на электронный способ ввода информации
2.2.8. Затраты на эксплуатацию станка с модифицированной
2.3. Выбор решаемых задач и требований, которым должен отвечать аппаратнопрограммный комплекс
2.3.1. Передача УП
2.3.2. Передача системной информации
2.3.3. Передача текстовых сообщений
2.3.4. Преобразование УП
2.3.5. Редактирование УП
2.3.6. Управление работой СЧПУ станка с компьютера
2.3.7. Одновременная работа аппаратнопрограммного комплекса с несколькими СЧПУ параллелизм обслуживаемого оборудования
2.3.8. Скорость передачи информации
2.3.9. Тип среды передачи информации
2.4. Уровни процесса перевода СЧПУ станков на электронный способ обмена технологической информацией с компьютером
2.4.1. Первый уровень процесса перевода СЧПУ на электронный способ обмена технологической информацией с компьютером
2.4.2. Второй уровень процесса перевода СЧПУ на электронный способ обмена технологической информацией с компьютером
2.4.3. Третий уровень процесса перевода СЧПУ на электронный способ обмена технологической
информацией с компьютером
2.4.4. Четвертый уровень процесса перевода СЧПУ на электронный способ обмена технологической информацией с компьютером
2.4.5. Пятый уровень процесса перевода СЧПУ на электронный способ обмена технологической информацией с компьютером
2.5. Выводы по главе 2
Глава 3. Исследование эффективности различных методов перевода
СЧПУ на электронный способ обмена технологической
информацией с компьютером
3.1. Сравнительный анализ эффективности при первом уровне перевода СЧПУ на электронный способ обмена информацией
3.2. Сравнительный анализ эффективности при втором уровне перевода СЧПУ на электронный способ обмена информацией
3.3. Сравнительный анализ эффективности при третьем уровне перевода СЧПУ на электронный способ обмена информацией
3.4. Эффективность четвертого и пятого уровней перевода СЧПУ на электронный способ обмена информацией
3.5. Рекомендации по выбору оптимального способа обмена информацией между компьютером и СЧПУ станка для 0 различных уровней перевода
3.6. Выводы по главе 3 4 Глава 4. Создание аппаратнопрограммного комплекса ЭИСтерминал
для вводавывода информации в СЧПУ металлорежущего станка
4.1. Принципы создания ЭИСтерминала
4.2. Электронная и программная составляющие БЫСтерминала
4.3. Выводы по главе 4 9 Глава 5. Внедрение аппаратнопрограммного комплекса ЭЫСтерминал
на предприятиях машиностроения Российской Федерации Выводы по диссертационной работе
Литература


Последнее обусловлено механическими характеристиками бумажной ленты коробление при хранении, замасливание в процессе эксплуатации, обрывы, а также низкой надежностью используемых устройств перфораторы, перфовводы. Возможности современных систем автоматизированного проектирования и изготовления систем позволяют получить программы на обработку изделий практически любой сложности с точностью и шероховатостью поверхности, ограниченными только возможностями самого станка и инструмента. Наряду с этим объем управляющих программ становится чрезвычайно большим и может достигать нескольких мегабайт. Например, объем программы для чистового фрезерования пуансона литьевой формы на изготовление основания кресел для стадиона равен приблизительно пяти мегабайтам. Для решения задачи перехода на электронный способ обмена информацией необходима стандартизация ввода данных, затем имеет смысл перейти ко второму этапу объединению всех станков с СЧПУ в общую сеть и организации процесса загрузки УП из единого центра. Работ по теме переноса информации от компьютера ЭВМ к металлорежущим станкам с СЧПУ существует большое количество. Правда, большинство из отечественных работ были написаны более лет назад, в то время как именно за эти годы компьютерная техника сделала наибольший шаг в своем развитии. В зарубежных работах последних лет перенос информации от компьютера к станкам с СЧПУ рассматривается только как частный случай переноса информации между компьютерами. Это объясняется тем, что все современные зарубежные СЧПУ построены на базе промышленных вариантов персональных компьютеров. А.П. Гусева, Г. Б.Евгсньева и Г. Н.Рапопорта Групповое управление станками от ЦВМ . В этой работе авторами подробно описаны состояние и тенденции развития группового управления станками от ЭВМ в начале х годов. Рассмотрены перенос информации и управление станками с помощью компьютерной сети. Даны рекомендации по построению систем группового управления станками от ЭВМ на базе ЭВМ Минск, призванные избавить предприятия от использования перфоленты при переносе информации от ЭВМ к СЧПУ. В работах В. С.Васильева и Ю. В.Найдина ,,,,, рассматриваются проблемы создания систем централизованного управления комплексами станков от ЭВМ. В частности, рассматриваются комплексноавтоматизированный участок АУ1 и комплексноавтоматизированное производство АП1. Для этих комплексов решаются задачи переноса информации от ЭВМ к станку, учета и слежения за ходом производства, накопления и хранения информации. Затем, записанная магнитофоном на магнитную ленту информация, по желанию станочника, может быть запущена на отработку. В качестве управляющей ЭВМ используется Минск или Днепр. Вышеприведенные работы решали задачи на уровне развития компьютерной техники х годов. С тех пор стандартные модули и алгоритмы, принятые в ЭВМ изменились. В частности, изменились и появились новые интерфейсы связи компьютеров с внешними устройствами. Начиная со второй половины х годов работы, рассматривающие перенос информации от компьютера к СЧПУ, остаются актуальными до сегодняшнего дня. Это связано с тем, что в компьютерной технике одним из главных принципов развития стал принцип совместимости. При замене старого компьютера на новый, программы, работавшие на старом компьютере, должны работать и на новом, а внешние устройства, состыкованные со старым компьютером, должны стыковаться с новым без какихлибо изменений. Из работ конца х годов следует назвать работу Н. В.Дроздова, И. В.Мирошкина, И. В.Скорубского Системы автоматического управления с микроЭВМ . В этой работе авторы подробно рассмотрели проблемы состыковки ЭВМ и СЧПУ. Были рассмотрены проблемы согласования электрических сигналов для стандартных интерфейсов связи с внешними устройствами у ЭВМ и СЧПУ, причем даны принципы создания усгройств сопряжения, призванных решить проблемы согласования сигналов. В работах В. Л.Сосонкина , рассматриваются проблемы объединения металлорежущих станков с СЧПУ различных типов в единую компьютерную сеть и управление ими с персонального компьютера. Решается задача нахождения оптимальной архитектуры для построения компьютерной сети.
