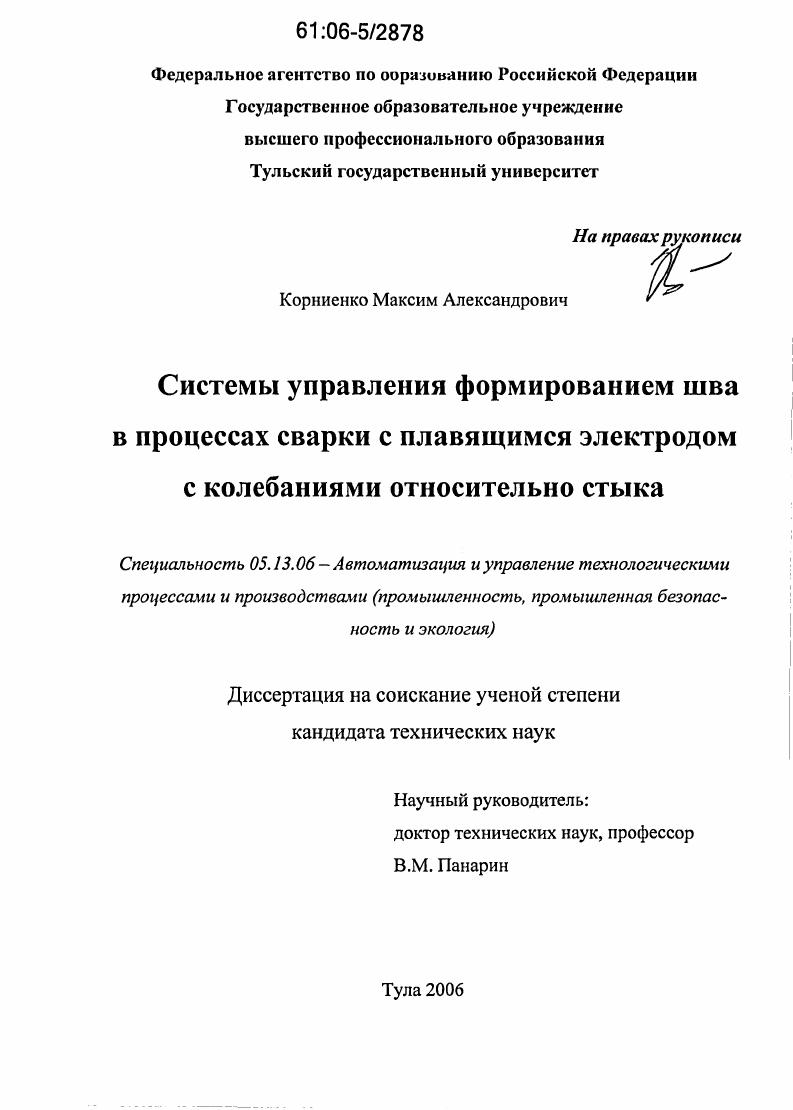

Системы управления формированием шва в процессах сварки с плавящимся электродом с колебаниями относительно стыка

• Автор: Корниенко, Максим Александрович
• Шифр специальности: 05.13.06
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Тула
• Количество страниц: 153 с. : ил.

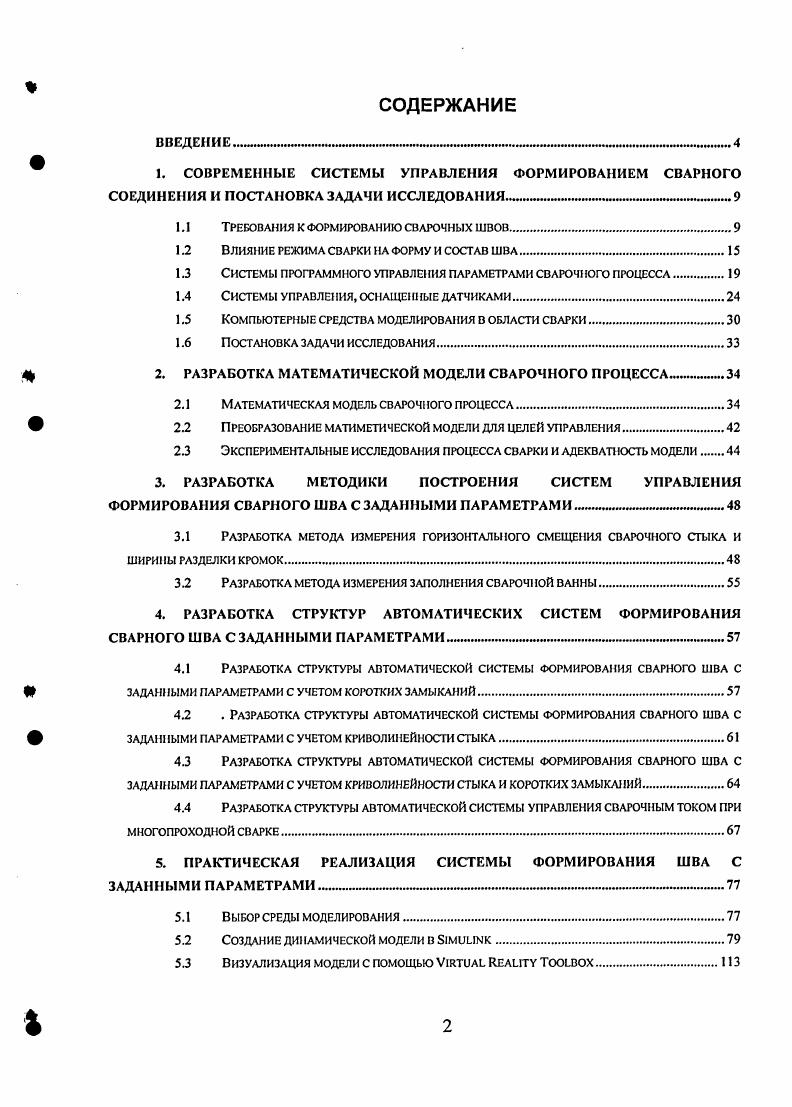

1. СОВРЕМЕННЫЕ СИСТЕМЫ УПРАВЛЕНИЯ ФОРМИРОВАНИЕМ СВАРНОГО СОЕДИНЕНИЯ И ПОСТАНОВКА ЗАДАЧИ ИССЛЕДОВАНИЯ

1.1 Требования к формироваию свароч iix швов

1.2 Влияние режима сварки ii форму и состав шва.

1.3 Системы программного управления параметрами сварочного процесса

1.4 Системы управления, оснащенные датчиками.

1.5 Компьютерные средства моделирования в области сварки.

1.6 Постановка задачи исследования.

2. РАЗРАБОТКА МАТЕМАТИЧЕСКОЙ МОДЕЛИ СВАРОЧНОГО ПРОЦЕССА

2.1 Математическая модель свароч юго процесса.

2.2 Преобразование матиметической модели для целей управления

2.3 Экспериментальные исследования процесса сварки и адекватность модели

3. РАЗРАБОТКА МЕТОДИКИ ПОСТРОЕНИЯ СИСТЕМ УПРАВЛЕНИЯ ФОРМИРОВАНИЯ СВАРНОГО ШВА С ЗАДАННЫМИ ПАРАМЕТРАМИ
3.1 Разработка метода измерения горизонтального смещения сварочного стыка и
ширины разделки кромок.
3.2 Разработка метода измерения заполнения сварочной ванны.
4. РАЗРАБОТКА СТРУКТУР АВТОМАТИЧЕСКИХ СИСТЕМ ФОРМИРОВАНИЯ СВАРНОГО ШВА С ЗАДАННЫМИ ПАРАМЕТРАМИ .
4.1 Разработка структуры автоматической системы формирования сварного шва с
заданными параметрами с учетом коротких замыканий
4.2 . Разработка структуры автоматической системы формирования сварного шва с
заданными параметрами с учетом криволинейности стыка
4.3 Разработка структуры автоматической системы формирования сварного шва с
ЗАДАННЫМИ ПАРАМЕТРАМИ С УЧЕТОМ КРИВОЛИНЕЙНОСТИ СТЫКА И КОРОТКИХ замыканий
4.4 Разработка структуры автоматической системы управления сварочным током при
многопроходной сварке
5. ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ СИСТЕМЫ ФОРМИРОВАНИЯ ШВА С ЗАДАННЫМИ ПАРАМЕТРАМИ
5.1 Выбор среды моделирования.
5.2 Создание динамической модели в ii
5.3 Визуализация модели с помощью Vi i x.3

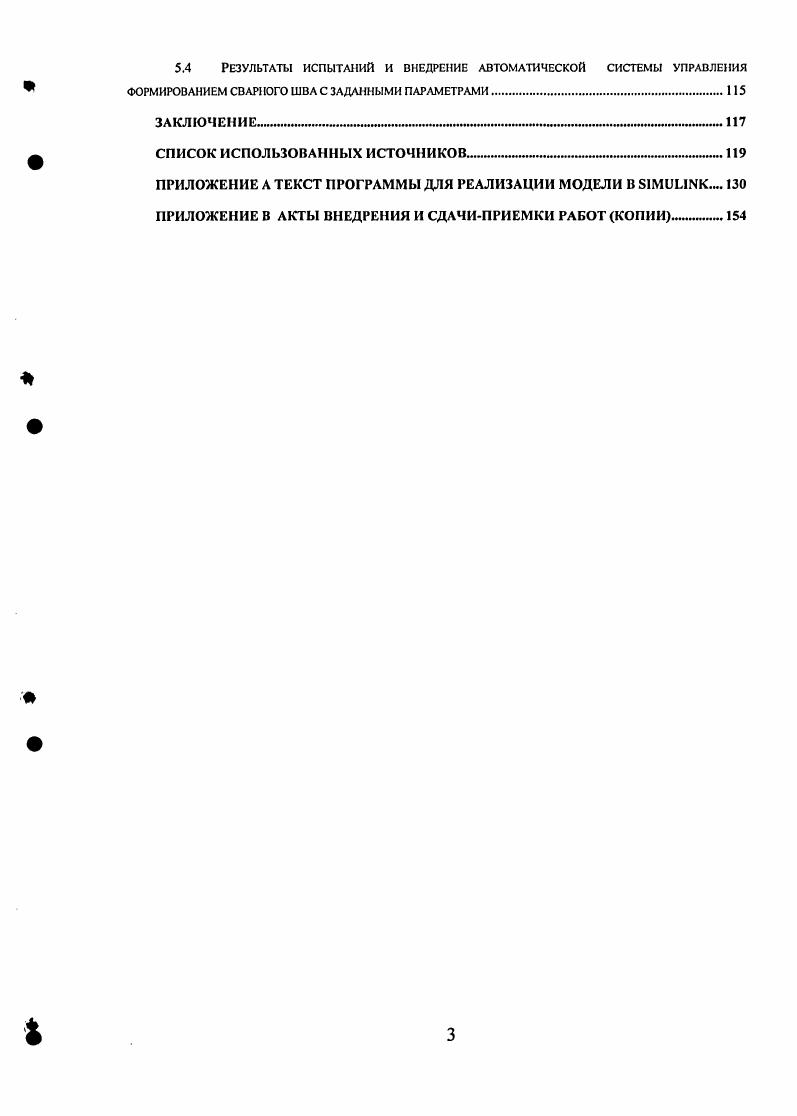

5.4 Результаты испытаний и внедрение автоматической системы управления
ФОРМИРОВАНИЕМ СВАРНОГО ШВА С ЗАДАННЫМИ ПАРАМЕТРАМИ.
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Однако существующие датчики конструктивно очень громоздки, состоят из сложных высокотехнологичных элементов и являются дорогостоящими, поэтому их использование зачастую оказывается экономически не оправдано. В зависимости от типа и назначения изделия видоизменяются и конкретизируются требования, предъявляемые к сварным соединениям, регламентированный гостами. Поэтому их нельзя сформулировать в общем виде. Можно лишь утверждать, что любому сварному соединению должна быть обеспечена достаточная работоспособность при минимальной трудоемкости его изготовления. Для стыковых швов в подавляющем большинстве случаев должны быть обеспечены полный провар соединяемых элементов и форма усиления с плавным переходом от основного металла к металлу шва. Для угловых швов необходимо выдерживать определенные расчетом размеры шва или минимальные размеры, назначаемые по технологическим соображениям. Плавное очертание поверхности шва предопределяет снижение концентрации напряжений, в результате чего существенно повышается выносливость при вибрационных нагрузках. Выпуклая форма поверхности шва нежелательна из соображений прочности, а также и по экономическим соображениям. При выпуклом шве нерационально расходуется дополнительный металл . Наиболее целесообразно выполнять стыковые швы в один слой. Конфигурация однослойного стыкового шва характеризуется следующими параметрами рисунок 1. Н глубина провара Ь ширина провара Ь максимальная высота усиления а. Рисунок 1. Сварку однослойных швов можно вести без зазора, в этом случае максимальная величина зазора определяется точностью подготовки кромок и колеблется в пределах мм с обязательным зазором или со скосом кромок рисунок 1. Хорошее формирование шва обеспечивается при сечении разделки или зазора, равном сечения вводимого в шов электродного металла. Если сечение разделки или зазора равно сечению вводимого в шов электродного металла, то шов формируется без усиления, заподлицо с основным металлом рисунок 1. Если сечение разделки или зазора больше се
