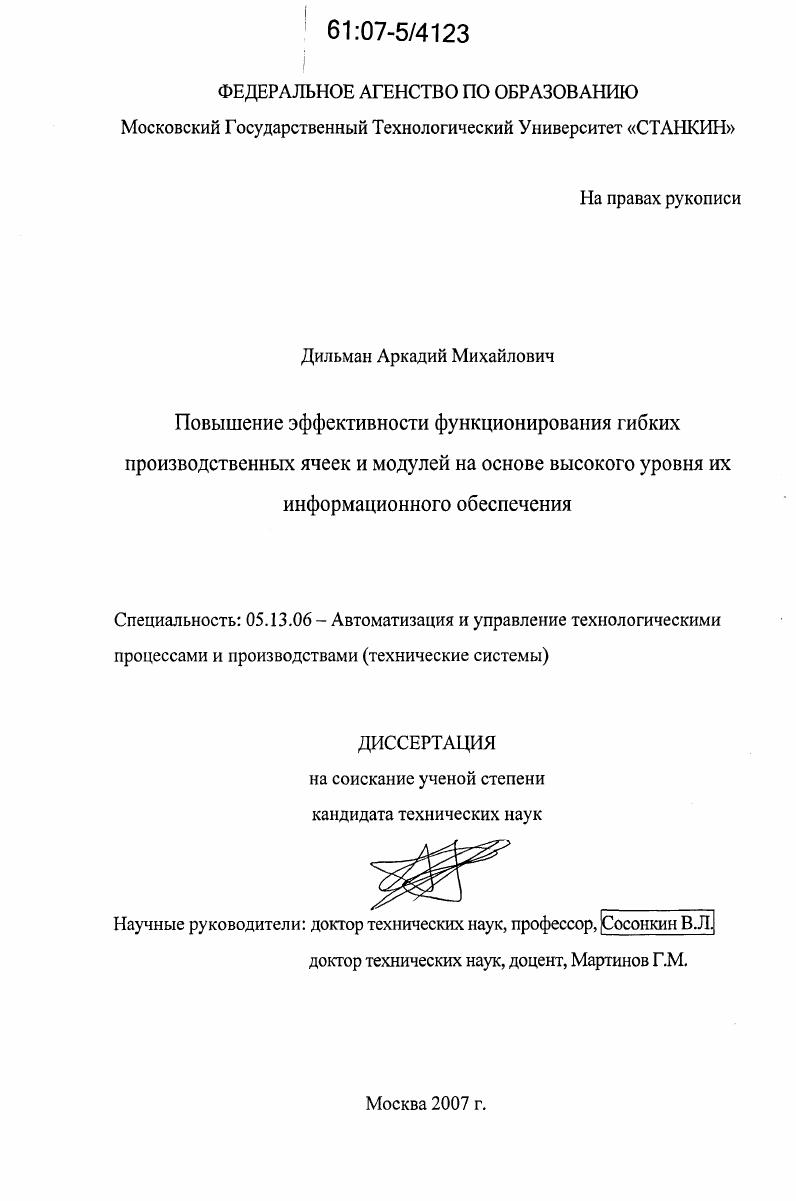

Повышение эффективности функционирования гибких производственных ячеек и модулей на основе высокого уровня их информационного обеспечения

• Автор: Дильман, Аркадий Михайлович
• Шифр специальности: 05.13.06
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Москва
• Количество страниц: 145 с. : ил.

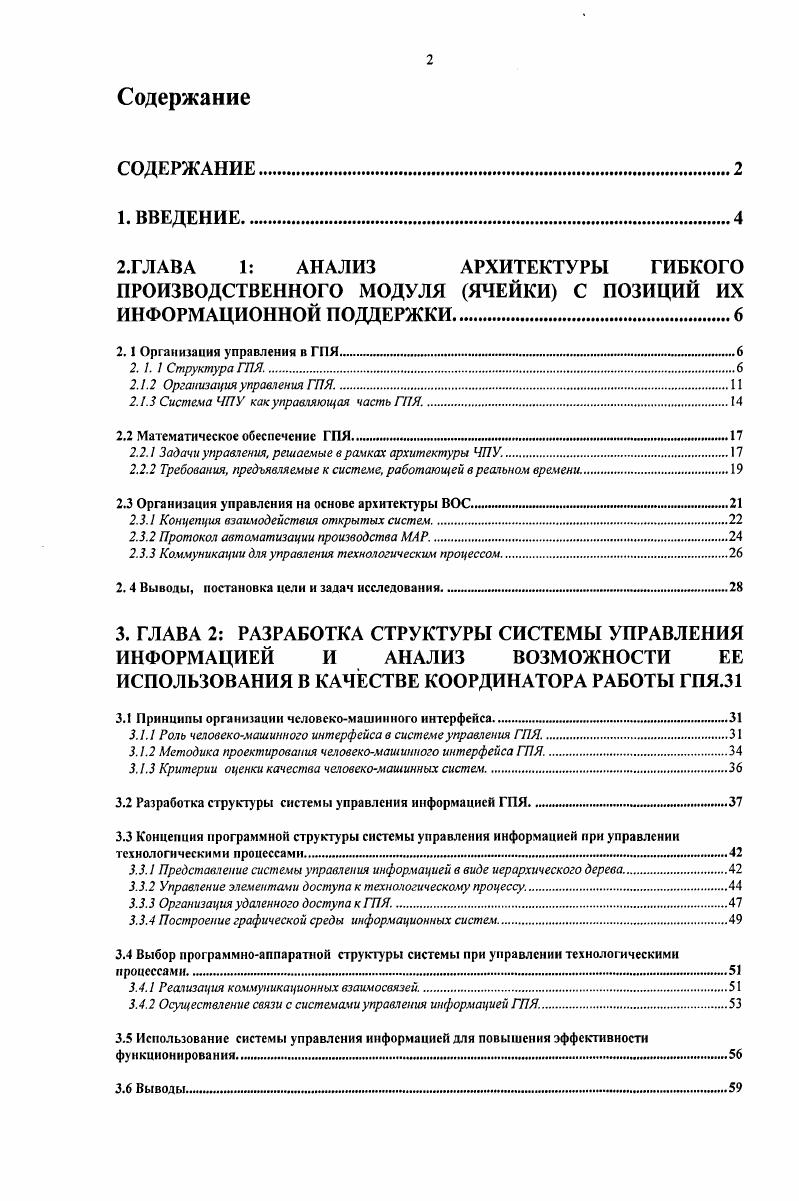

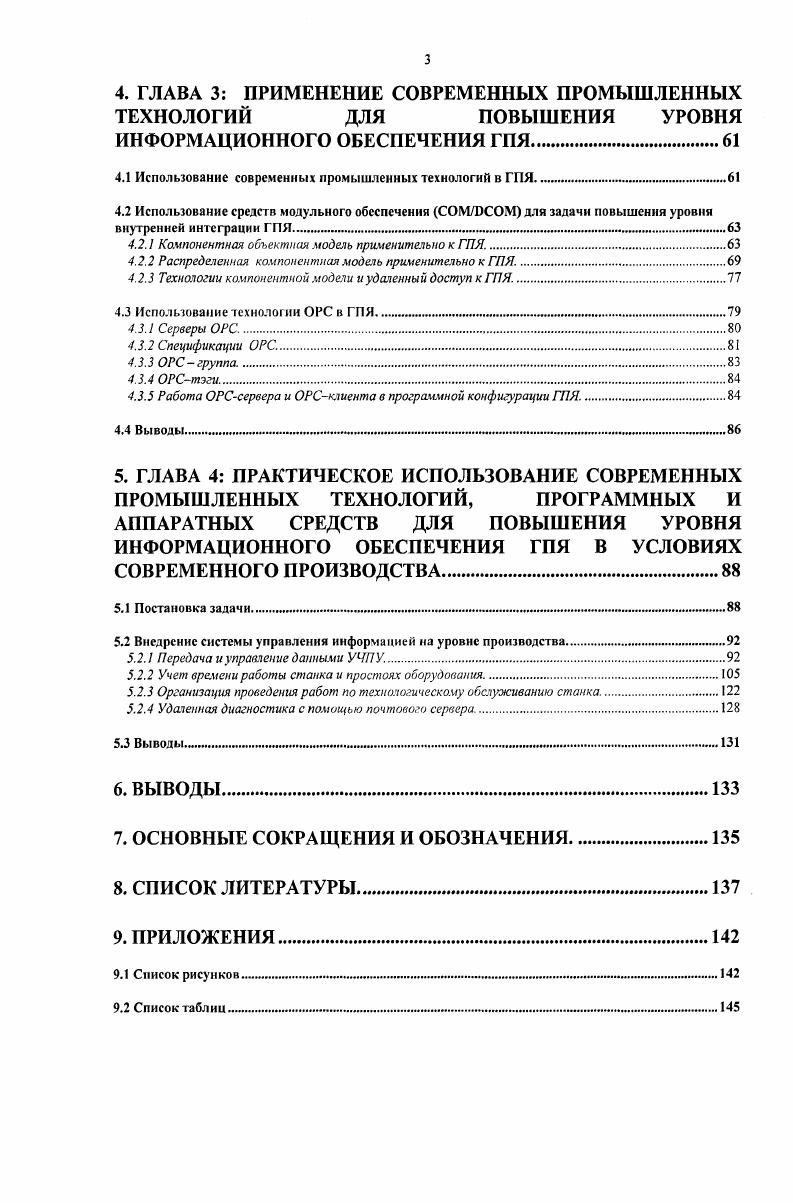

СОДЕРЖАНИЕ. ПРОИЗВОДСТВЕННОГО МОДУЛЯ ЯЧЕЙКИ С ПОЗИЦИЙ ИХ ИНФОРМАЦИОННОЙ ПОДДЕРЖКИ. Организация управления в ГПЯ . Система ЧПУ как управляющая часть ГПЯ. Математическое обеспечение ГПЯ. Требования, предъямяемые к системе, работающей в реальном времени. Протокол автоматизации производства МАР. Коммуникации для управления технологическим процессом. Выводы, постановка пели и задач исследования . ГЛАВА 2 РАЗРАБОТКА СТРУКТУРЫ СИСТЕМЫ УПРАВЛЕНИЯ ИНФОРМАЦИЕЙ И АНАЛИЗ ВОЗМОЖНОСТИ ЕЕ ИСПОЛЬЗОВАНИЯ В КАЧЕСТВЕ КООРДИНАТОРА РАБОТЫ ГПЯ. Роль человекомашинного интерфейса в системе управления ГПЯ. Методика проектирования человекомашинного интерфейса ГПЯ. Критерии оценки качества человекомашинных систем. Разработка структуры системы управления информацией ГПЯ . Концепция программной структуры системы управления информацией при управлении технологическими процессами. Представление системы управления информацией в виде иерархического дерева. Управление элементами доступа к технологическому процессу. Выбор программноаппаратной структуры системы при управлении технологическими процессами.


Обеспечение требуемой гибкости способность ГПЯ обрабатывать различные заготовки, поступающие в свободном потоке. Рассмотрим цикл обработки заготовки на Рис 3. Рис. Идентификация поступившей заготовки осуществляется с помощью кодовых планок или этикеток со штриховым кодом. Для определения правильности расположения и корректного зажима заготовок, на палете обычно предусматриваются специальные циклы обследования поверхностей с помощью измерительных головок. Выбор программы осуществляется после обращения к постоянной памяти УЧПУ, после чего производится проверка присутствия инструмента необходимой номенклатуры. Решение этой задачи обычно осуществляется с помощью специальной базы данных БД инструмента. Состав такой БД инструментальный каталог и массив данных реального набора инструментов ячейки. В массиве же данных содержатся идентификатор инструмента, его геометрические размеры, допуски на них, стойкость, а также компенсация износа. Инструмент, загружаемый в накопитель ячейки, предварительно проходит входной контроль на специальном приборе аттестации инструментов. При этом данные инструментального каталога определяют допустимость работы инструмента в ячейке. Массив данных реального набора инструментов непрерывно обновляется и уточняется с помощью контрольноизмерительных средств ячейки. Автоматическая наладка заключается в согласовании систем координат детали и станка, во введении различных видов коррекций на палету, на инструмент и пр. В процессе автоматической отработки программ ЧПУ с помощью специальных измерительных головок осуществляется контроль точности обработки. Если этого недостаточно, то ГПЯ комплектуется специальными автоматическими измерительными устройствами. Для обеспечения безлюдного режима работы ГПЯ специально разработана и функционирует система поддержания работоспособности. Функции этой системы 3 слежение за процессом резания, видом стружки, подачей смазочноохлаждающей жидкости СОЖ контроль за работой определенных механизмов и пр. Рис. Связь системы поддержания работоспособности и ГПЯ
На Рис. ГПЯ. Основной задачей этой системы является устранение помех, препятствующих нормальному продолжению рабочего процесса. Структура системы поддержания работоспособности представлена на
После поступления информации от элементов обратной связи датчиков контроля производится анализ полученной информации, выявление различных видов отклонений, их анализ. Рис. После анализа происходит выработка и принятие решения по корректирующим воздействиям, устраняющим отклонения затупление инструмента, его износ, увеличение твердости заготовки, изменение припуска на обработку и др Можно отметить, что присутствие в ГПЯ как вычислительной, так и технологической составляющих, т. Организация управления ГПЯ. Существует два варианта координации отдельных подсистем ГПЯ между собой. Установление множества непосредственных связей между элементами ГПЯ 2, наподобие одноранговой локальной сети. Простота управления в данном случае нивелируется сложностью и практически невозможностью реконфигурации такой системы и трудностями при интеграции в такую схему новых элементов. Для координации ГПЯ используется центральный диспетчер, осуществляющий синхронизацию и координацию работы элементов ГПЯ. При использовании такого диспетчера реализуется идея виртуального канала связи, когда создается впечатление, что подсистемы для взаимодействия с диспетчером пользуются своими индивидуальными каналами. Определение графика движения загрузочнотранспортного устройства и его согласование с циклом станка. Управление обменом данными между УЧПУ и системой управления загрузочнотранспортным устройством. Определение места хранения инструментов и заготовок. Управление и контроль выполнения рабочего процесса. Диагностика системы. Мониторинг. Организация диалога с оператором. Отметим, что диспетчеризация ведет к усложнению существующих программных конфигураций, поскольку требования к ним постоянно растут. Если представить ГПС в виде виртуальной модели см. Рис. ГПС в рамках диспетчеризации.
