Методика создания компьютерной базы знаний для проектирования технологической оснастки на основе стандартов предприятия : на примере проектирования штампов для холодной листовой штамповки

• Автор: Краснов, Андрей Анатольевич
• Шифр специальности: 05.13.06
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Москва
• Количество страниц: 137 с. : ил.

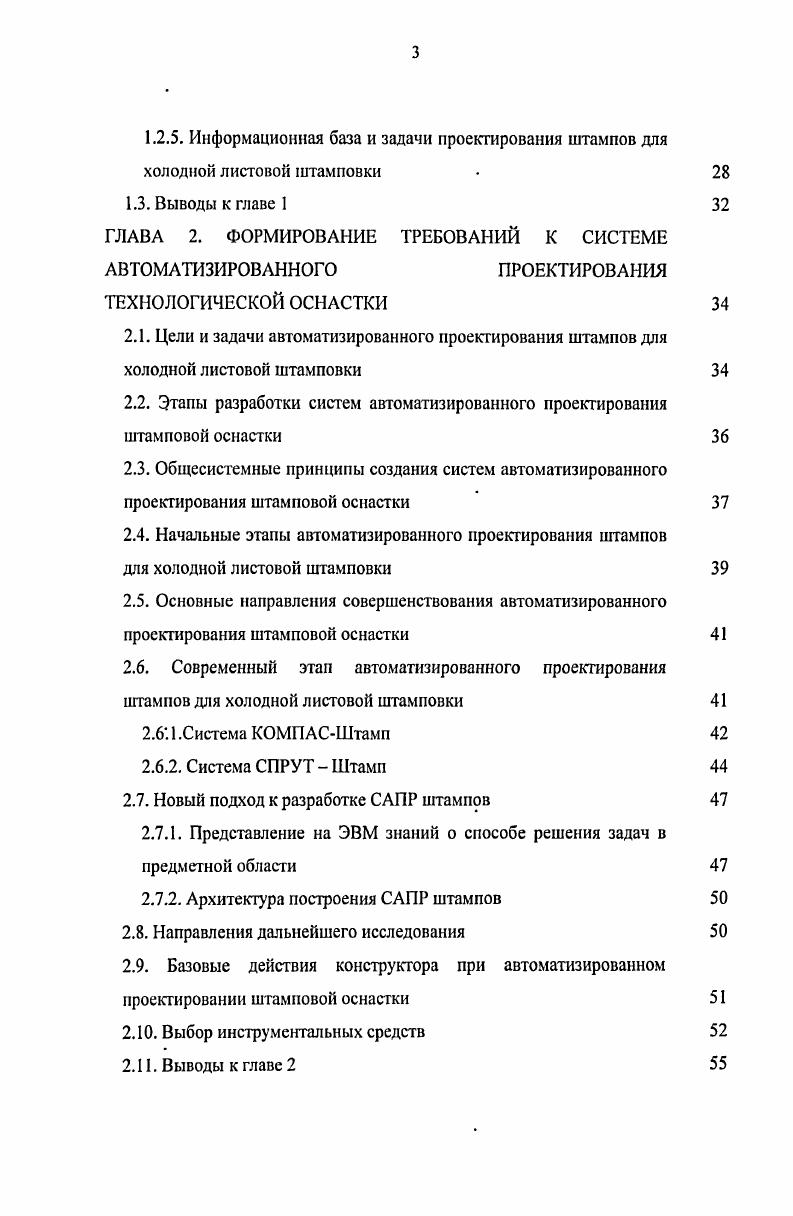

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
ГЛАВА 1. ТРАДИЦИОННОЕ ПРОЕКТИРОВАНИЕ ТЕХНОЛОГИЧЕСКОЙ ОСНАСТКИ НА ОСНОВЕ СТАНДАРТОВ ПРЕДПРИЯТИЯ

1.1. Общая характеристика холодной листовой штамповки

1.2. Штампы для холодной листовой штамповки как объект проектирования

1.2.1. Место проектирования штампов для холодной листовой штамповки в общей схеме технологической подготовки производства штамповой оснастки

1.2.2. Основные типы и классификация штампов для холодной листовой штамповки

1.2.3. Анализ конструкции штампов для холодной листовой штамповки

1.2.4. Традиционное проектирование штампов для холодной листовой штамповки

1.2.4.1. Специфика решения задач проектирования штамповой оснастки

1.2.4.2. Общая методика традиционного проектирования штампов холодной листовой штамповки
1.2.4.3. Принципы традиционного проектирования штампов для холодной листовой штамповки
1.2.4.4. Основные способы традиционного проектирования штампов для холодной листовой штамповки
1.2.4.4.1. Индивидуальное проектирование с использованием стандартных и типовых деталей и конструкций
1.2.4.4.2. Ускоренное проектирование на основе унифицированных конструкций и их чертежей
1.2.5. Информационная база и задачи проектирования штампов для холодной листовой штамповки
1.3. Выводы к главе 1
ГЛАВА 2. ФОРМИРОВАНИЕ ТРЕБОВАНИЙ К СИСТЕМЕ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ
ТЕХНОЛОГИЧЕСКОЙ ОСНАСТКИ
2.1. Цели и задачи автоматизированного проектирования штампов для холодной листовой штамповки
2.2. Этапы разработки систем автоматизированного проектирования штамповой оснастки
2.3. Общесистемные принципы создания систем автоматизированного проектирования штамповой оснастки
2.4. Начальные этапы автоматизированного проектирования штампов
для холодной листовой штамповки
2.5. Основные направления совершенствования автоматизированного проектирования штамповой оснастки
2.6. Современный этап автоматизированного проектирования штампов для холодной листовой штамповки
2.6. 1 .Система КОМГ1 АСШтамп
2.6.2. Система СПРУТ Штамп
2.7. Новый подход к разработке САПР штампов
2.7.1. Представление на ЭВМ знаний о способе решения задач в предметной области
2.7.2. Архитектура построения САПР штампов
2.8. Направления дальнейшего исследования
2.9. Базовые действия конструктора при автоматизированном проектировании штамповой оснастки
2 Выбор инструментальных средств
2 Выводы к главе 2
ГЛАВА 3. СОЗДАНИЕ КОМПЬЮТЕРНОЙ БАЗЫ ЗНАНИЙ ДЛЯ ПРОЕКТИРОВАНИЯ ТЕХНОЛОГИЧЕСКОЙ ОСНАСТКИ НА ПРИМЕРЕ ШТАМПОВ ДЛЯ ХЛШ
3.1.Общие определения
3.2. Принципы разработки компьютерной базы знаний в условиях новой информационной технологии
3.3. Состав и структура компьютерной базы знаний для холодной листовой штамповки
3.4. Методика переноса стандартов предприятия в компьютерную среду
3.4.1. Свойства объектов предметной области
3.4.2. Словарь понятий предметной области
3.4.3. Табличные зависимости
3.4.4. Правила отбора данных из таблиц базы данных
3 Формирование отдельных правил принятия решений в компьютерной среде
3.4.6. Вычислительные модели
3.4.7. Параметрические графические прототипы
3.4.7.1. Создание параметрического прототипа чертежа детали
3.4.7.2. Создание параметрического прототипа сборки в компьютерном варианте
3.4.8. Сценарии проектирования объектов
3.4.9. Значения параметров по умолчанию
3.4 Слайд объекта проектирования
3.4 Прототип конструкции
3.5. Наполнение базы знаний для холодной листовой штамповки
3.6. Выводы к главе 3 .
ГЛАВА 4. ИСПОЛЬЗОВАНИЕ КОМПЬЮТЕРНОЙ БАЗЫ ЗНАНИЙ ПРИ ПРОЕКТИРОВАНИИ ТЕХНОЛОГИЧЕСКОЙ ОСНАСТКИ НА ПРИМЕРЕ ШТАМПОВ ДЛЯ ХЛШ
4.1. Проектирование штампов для холодной листовой штамповки на основе компьютерной базы знаний
4.1.1. Работа с проектами
4.1.2. Выбор варианта проектирования штампа
4.1.2.1. Первый вариант проектирования
4.1.2.2. Второй вариант проектирования
4.1.2.3. Третий вариант проектирования
4.1.2.4. Соотношение использования различных вариантов проектирования
4.1.3. Ввод и редактирование исходных данных
4.1.4. Заполнение динамической части компьютерной базы знаний
4.1.5. Оформление результатов деятельности
4.2. Модификация компьютерной базы знаний
4.3. Совмещенное проектирование основного изделия и технологической оснастки для его изготовления
4.4. Выводы к главе 4
ОСНОВНЫЕ ВЫВОДЫ И РЕЗУЛЬТАТЫ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ


Объектом исследования является процесс создания и использования компьютерной базы знаний для проектирования технологической оснастки. Место объекта исследования в ходе автоматизации деятельности в машиностроении приведено на рис. На этом и следующих рисунках в тексте цветом выделены процессы и результаты, которым в работе уделено основное внимание. Рис. Научная новизна предлагаемой работы заключается в установлении и моделировании в компьютерной среде внутренней структуры взаимосвязей и взаимозависимостей между основными объектами конструкции, исходя из первоначального технического задания. ГОСТов, основных руководящих материалов, справочников, используемых в производственной деятельности при проектировании технологической оснастки. Основная часть диссертации разбита на четыре главы. В главе 1 проведен анализ деятельности конструктора при традиционном проектировании технологической оснастки выявлена последовательность действий конструктора при проектировании технологической оснастки на основе стандартов предприятия проведен анализ нормативносправочной среды для проектирования технологической оснастки сформулированы требования к представлению знаний в машиностроении в рамках компьютерной среды. В главе 2 проведен анализ существующих подходов к автоматизации проектирования технологической оснастки выявлены тенденции развития САПР технологической оснастки выделен набор базовых действий конструктора при автоматизированном проектировании технологической оснастки проведен выбор САБЕсредств для создания и использования компьютерной базы знаний в машиностроении. В главе 3 определен состав и структура компьютерной базы знаний определены правила идентификации и именования отдельных свойств объектов. На этой основе разработаны способы задания двунаправленных связей между отдельными элементами компьютерной базы знаний представлена методика переноса стандартов предприятия в компьютерную среду. В главе 4 представлена методика использования компьютерной базы знаний при проектировании технологической оснастки определено место компьютерной базы знаний при совмещенном проектировании основного изделия и технологической оснастки для его изготовления. Материалы диссертационной работы были использованы при разработке системы автоматизированной поддержки информационных решений для проектирования технологической оснастки, в частности для проектирования штампов холодной листовой штамповки ИнИСЛШ. Это позволило сократить сроки разработки собственно системы на порядок, а сроки проектирования штампов листовой штамповки с использованием системы в раз. Результаты работы внедрены в ОАО СЭЗ в системе проектирования электродвигателя большой мощности, в КНААПО им. Гагарина, в АО Манометр, в АО Промсвязь, в АО Трансмаш, в АО Тверьтехоснастка и др. Основные положения, выводы и результаты диссертационной работы докладывались и обсуждались на международном семинаре Современные технологии производства инструментальноштамповой оснастки января г. Москва, на научных семинарах лаборатории КИП ЗВИ г. МГТУ СТАНКИН, г. Москва, на Втором Всероссийском семинаре по технологии машиностроения май г. МАИ, г. Москва, на научнотехнической конференции Информационные технологии в машиностроении сентября г. РостовнаДону, на Международных выставках Зойоо г. Москва, на семинаре Компьютерное проектирование и подготовка производства г. Москва, на международной конференции и выставке САОСАМРОМ Системы проектирования, технологической подготовки производства и управления этапами жизненного цикла промышленного продукта Москва, апреля г. Международной выставке Металлообработка г. Москва. По теме диссертационной работы опубликовано научных работ. Работа выполнена в Студенческом конструкторскоисследовательском бюро Государственного образовательного учреждения Московский Государственный Технологический Университет СТАНКИН под руководством доцента, к. Анатолия Викторовича Рыбакова. Автор выражает благодарность научному руководителю работы и сотрудникам СКИБа доценту, к. Сергею Александровичу Евдокимову и к. Вениамину Ивановичу Пичугину за помощь, оказанную при выполнении работы.
