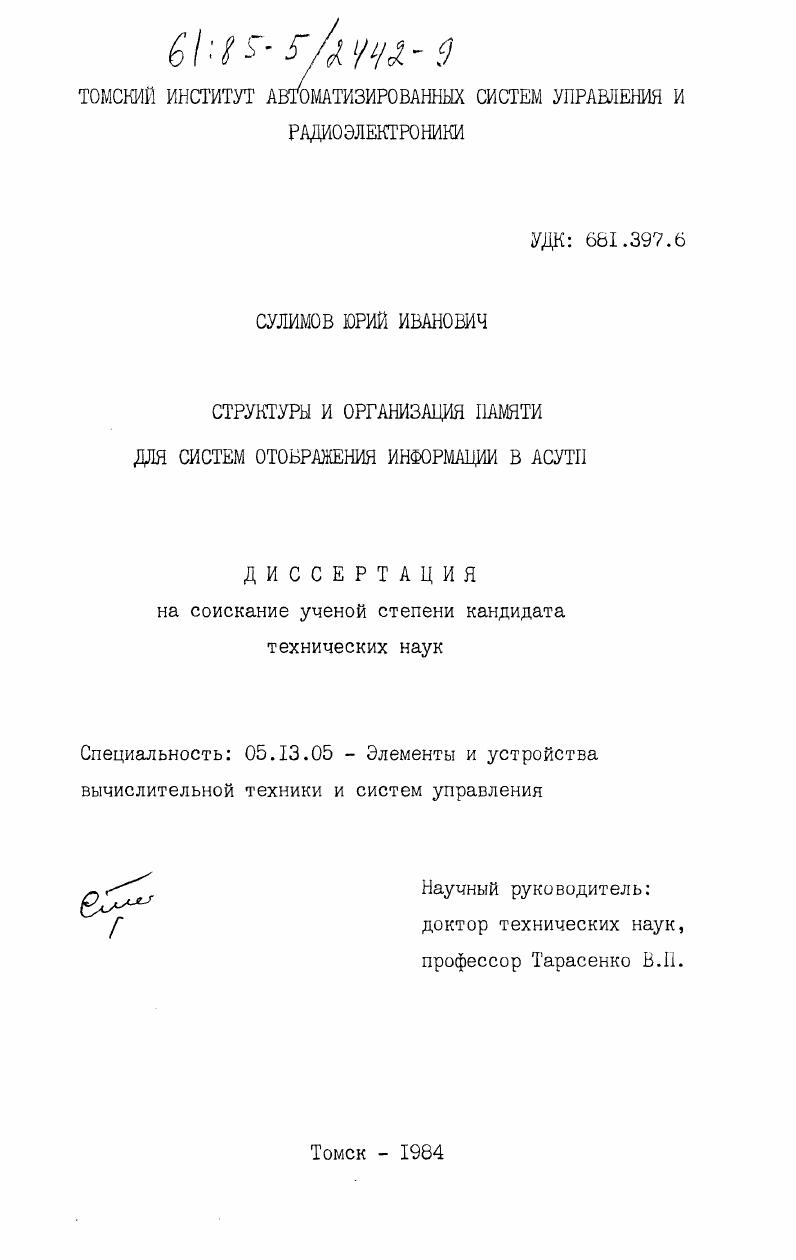

Структуры и организация памяти для систем отображения информации в АСУТП

• Автор: Сулимов, Юрий Иванович
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Томск
• Количество страниц: 189 c. : ил

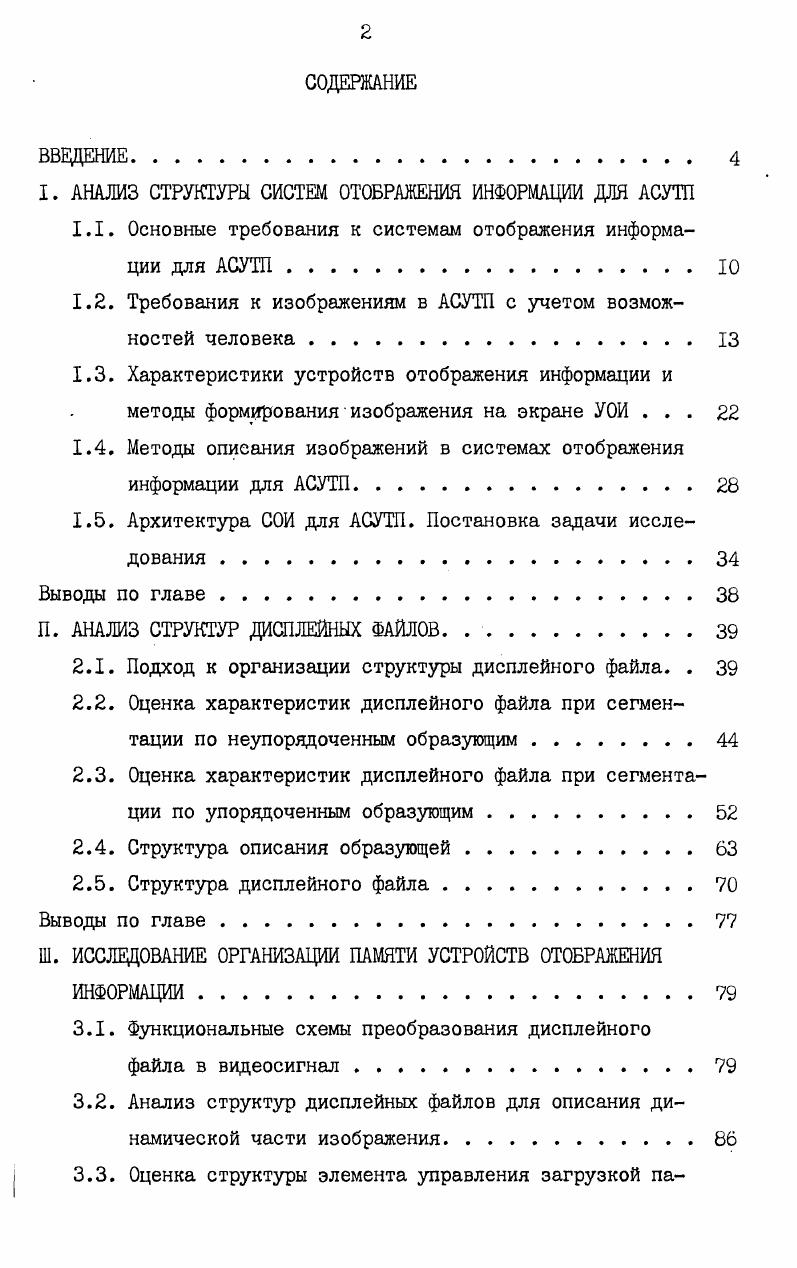

СОДЕРЖАНИЕ
ВВЕДЕНИЕ.

I. АНАЛИЗ СТРУКТУРЫ СИСТЕМ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ ДЛЯ АСУТП

1.1. Основные требования к системам отображения информации для АСУТПЮ

1.2. Требования к изображениям в АСУТП с учетом возможностей человека.

1.3. Характеристики устройств отображения информации и методы формирования изображения на экране УОИ .

1.4. Методы описания изображений в системах отображения информации для АСУТП

1.5. Архитектура СОИ для АСУТП. Постановка задачи исследования

Выводы по главе

П. АНАЛИЗ СТРУКТУР ДИСПЛЕЙНЫХ ФАЙЛОВ.

2.1. Подход к организации структуры дисплейного файла. .

2.2. Оценка характеристик дисплейного файла при сегментации по неупорядоченным образующим .
2.3. Оценка характеристик дисплейного файла при сегментации по упорядоченным образующим.
2.4. Структура описания образующей.
2.5. Структура дисплейного файла.
Выводы по главе
Ш. ИССЛЕДОВАНИЕ ОРГАНИЗАЦИИ ПАМЯТИ УСТРОЙСТВ ОТОБРАЖЕНИЯ
ИНФОРМАЦИИ.
3.1. Функциональные схемы преобразования дисплейного
файла в видеосигнал.
3.2. Анализ структур дисплейных файлов для описания динамической части изображения

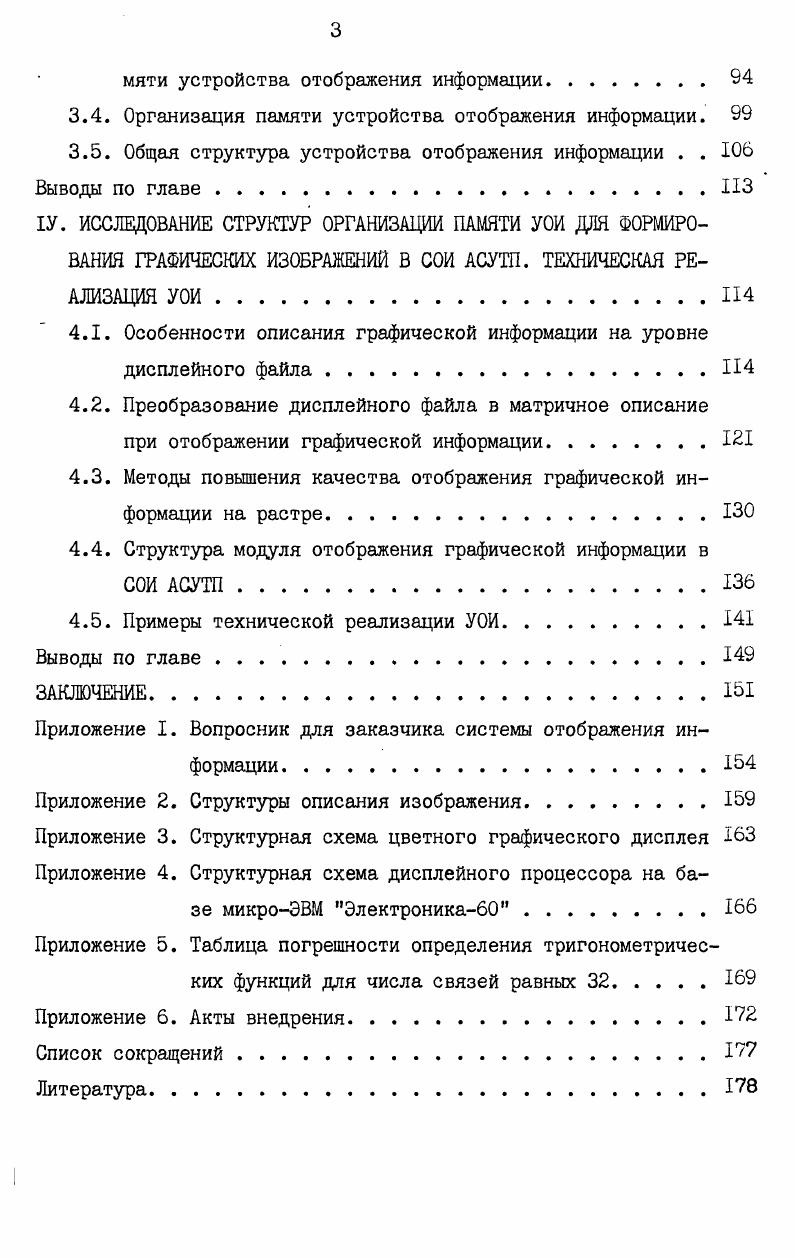

3.3. Оценка структуры элемента управления загрузкой па
мяти устройства отображения информации
34. Организация памяти устройства отображения информации.
3.5. Общая структура устройства отображения информации . .
Выводы по главеИЗ
У. ИССЛЕДОВАНИЕ СТРУКТУР ОРГАНИЗАЦИИ ПАМЯТИ УОИ ДЛЯ ФОРМИРОВАНИЯ ГРАФИЧЕСКИХ ИЗОБРАЖЕНИЙ В СОИ АСУТП. ТЕХНИЧЕСКАЯ РЕАЛИЗАЦИЯ УОИ.
4.1. Особенности описания графической информации на уровне дисплейного файла .
4.2. Преобразование дисплейного файла в матричное описание при отображении графической информации
4.3. Методы повышения качества отображения графической информации на растре
4.4. Структура модуля отображения графической информации в СОИ АСУТП.
4.5. Примеры технической реализации УОИ
Выводы по главе
ЗАКЛЮЧЕНИЕ.
Приложение I. Вопросник для заказчика системы отображения информации
Приложение 2. Структуры описания изображения.
Приложение 3. Структурная схема цветного графического дисплея 3 Приложение 4. Структурная схема дисплейного процессора на базе микроЭВМ Электроникаи
Приложение 5. Таблица погрешности определения тригонометрических функций для числа связей равных
Приложение 6. Акты внедрения.
Список сокращений
Литература


Поэтому СОИ, как сложная система, должна проектироваться с учетом требований к помехоустойчивости восприятия информации человеком, которая обусловливает надежность его работы. Очевидно, чтс для СОИ основными точками, значительно влияющими на надежность и помехоустойчивость, являются точки контакта человека с АСУТП, которые имеют место на границе раздела между техническими средствами и человеком. Граница раздела проходит на уровне индикатора СОИ, а УОИ является интерфейсом связи при передаче информации от ЭВМ к человеку и обратно. СОИ с их высокой стоимостью и важностью при управлении сложными технологическими процессами должны обладать высокой надежностью и живучестью и, как отмечено в работе //, должны непрерывно работать порядка тыс. В настоящее время соответствующие устройства и системы при реализации их на современной элементной базе позволяют достичь нужной надежности. Человек менее надежное, по сравнению с машиной, звено системы управления, поскольку высокий и стабильный уровень его работоспособности может поддерживаться лишь в пределах ограниченного времени" /, стр. Известно, что помехоустойчивость восприятия информации человеком может резко снизиться, если нарушены требования оптимального ее представления, которые определяются, в первую очередь, степенью согласования формы и содержания предъявляемых изображений реальному технологическому процессу. Надежность работы человека в значительной мере определяется ошибками при восприятии информации, т. Таким образом,задача проектирования СОИ может быть сведена к задачам проектирования соответствующих форм представления информации, наиболее полно представляющих состояние технологического объекта управления в реальном времени. Естественно, решение этих вопросов,в первую очередь, связано с созданием соответствующего математического и программного обеспечения СОИ. Однако возможности СОИ в значительной степени определяются и техническими средствами, т. УОИ, структура которых должна позволять гибко проектировать СОИ в зависимости от решаемых задач по отображению информации в АСУТП. Надежность обработки и помехоустойчивость восприятия информации человеком определяются условиями его взаимодействия с системой управления. При этом надежность, как показано на рис. Рис. Соста6л9юіцие наденсмос/пи ofpaSomxu информации о COL/. Рис. Z. Соста&/а>ощие номрэорта ёослрий/лия информации ненобеконг. Адекватность и оперативность предъявляемой информации в значительной мере определяются возможностями математического и программного обеспечения СОИ, а также возможностями УОИ по формированию различных изображений, требования к форме и содержанию которых определяются психофизиологическими особенностями восприятия информации человеком. Помехоустойчивость, в свою очередь, зависит от комфорта восприятия, который, как показано на рис. Таким образом, требования к изображениям в СОИ АСУТП на уровне экрана УОИ определяются, в основном, эргономикой и психофизиологией восприятия. Комфорт восприятия связан с насыщенностью изображения информативными элементами и отсутствием элементов, не несущих полезной информации. Например, для помехоустойчивого и надежного восприятия изображения мнемосхем должны удовлетворять ряду требований (табл. При этом число элементов, у которых одновременно меняются состояния в виде цвета, размера и т. Наиболее перспективным с точки зрения восприятия мнемосхем является представление их в виде структурных схем, при этом время диагностирования уменьшается в (2, . Другим показателем комфорта восприятия является форма элементов изображения. Зрительной системе не свойственно обрабатывать изображения элемент за элементом. В зависимости от ситуации информация может быть представлена в одной из рекомендуемых форм (табл. Лаконичность Содержание мнемосхемой лишь таких элементов, которые необходимы для работы оператора. Автономность Обособленность и ограниченность мнемосхем от мнемосхем других объектов. Структурность Наличие у мнемосхем четких и легко запоминающихся структур. Таблица 1. Отвлеченная Отображение цифр, формул, букв. Графическая Отображение графиков, плоских круговых диаграмм и окрашенных поверхностей. Изобразительная Мнемосхемы, структурные схемы.
