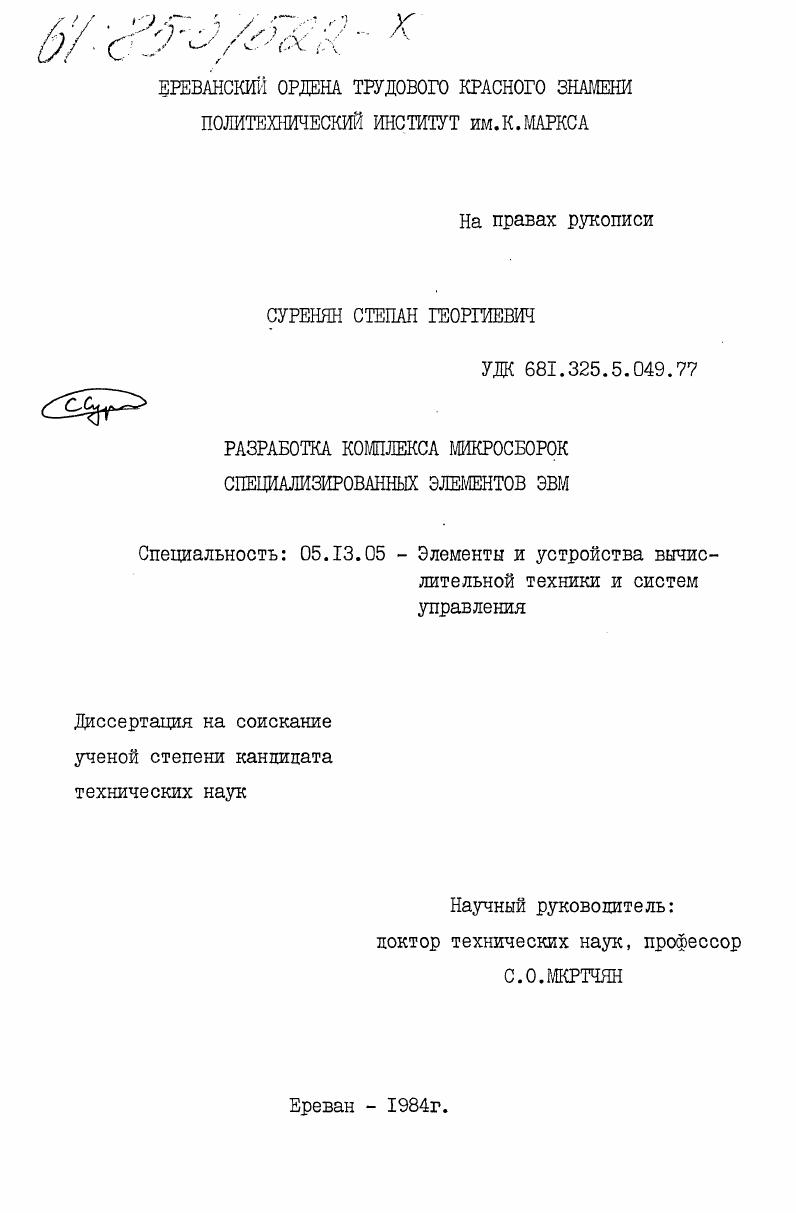

Разработка комплекса микросборок специализированных элементов ЭВМ

Разработка комплекса микросборок специализированных элементов ЭВМ

Автор: Суренян, Степан Георгиевич

Шифр специальности: 05.13.05

Научная степень: Кандидатская

Год защиты: 1984

Место защиты: Ереван

Количество страниц: 188 c. ил

Артикул: 4030758

Автор: Суренян, Степан Георгиевич

Стоимость: 250 руб.

Разработка комплекса микросборок специализированных элементов ЭВМ  Разработка комплекса микросборок специализированных элементов ЭВМ

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
ГЛАВА I. РАЗРАБОТКА СПЕЦИАЛЬНЫХ ЭЛЕМЕНТОВ МАГИСТРАЛЬНОГО КАНАЛА МИНИЭВМ
1.1. Структура магистрального канала .
1.2. Анализ процессов в кабельных линияхмагистраль
ного канала и требования к элементам сопряжения .
1.3. Анализ и расчет электрических схем УПД и УПМ
В ы в о д ы.
ГЛАВА 2. РАЗРАБОТКА МОЩНЫХ ЭЛЕМЕНТОВ ДЛЯ УПРАВЛЕНИЯ
ВНЕШНИМИ УСТРОЙСТВАМИ
2.1. Анализ требований, предъявляемых к элементам управления внешних устройств .
2.2. Исследование схем с параллельной работой транзисторов для обеспечения требуемых параметров
2.3. Расчет электрической схемы микросборки для управления ЭПМ кл0, .
2.4. Анализ схем с последовательно включенными транзисторами
2.5. Расчет электрической схемы микросборки для управления устройством ПЛ0
В ы в о д ы.
ГЛАВА 3. РАЗРАБОТКА СХЕМ СПЕЦИАЛИЗИРОВАННЫХ ЭЛЕМЕНТОВ
ПОРОГОВОЙ И НЕПОРОГОВОЙ ЛОГИКИ
3.1. Определение требований к преобразователям
уровней .
3.2. Анализ и расчет электрических схем преобразователей уровней ТТЛ и Р5 ТТЛ
Стр.

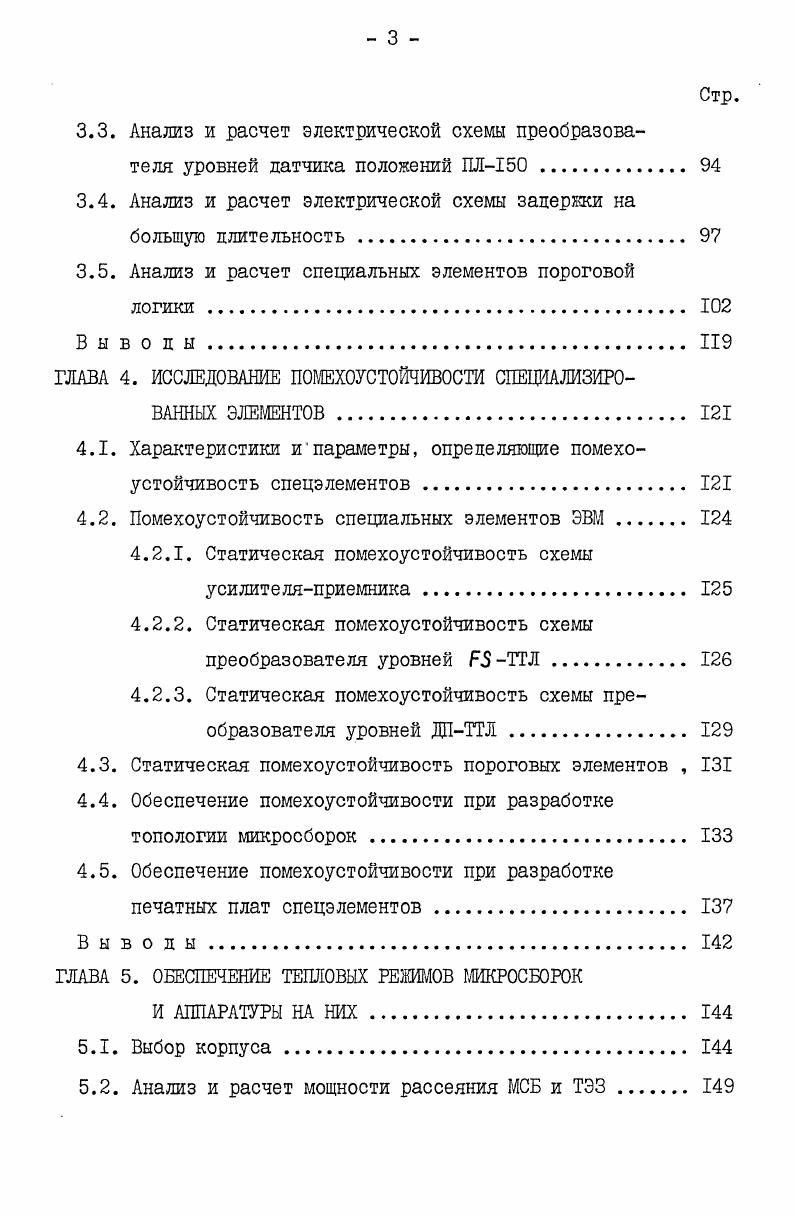

3.3. Анализ и расчет электрической схемы преобразователя уровней датчика положений ПЛ0 .
3.4. Анализ и расчет электрической схемы зацеркки на большую длительность
3.5. Анализ и расчет специальных элементов пороговой
логики
В ы в о д ы.
ГЛАВА 4. ИССЛЕДОВАНИЕ ПОМЕХОУСТОЙЧИВОСТИ СПЕЦИАЛИЗИРОВАННЫХ ЭЛЕМЕНТОВ.
4.1. Характеристики и параметры, определяющие помехоустойчивость спецэлементов .
4.2. Помехоустойчивость специальных элементов ЭВМ .
4.2.1. Статическая помехоустойчивость схемы усилителяприемника .
4.2.2. Статическая помехоустойчивость схемы преобразователя уровней Р5ТТЛ.
4.2.3. Статическая помехоустойчивость схемы преобразователя уровней ДПТТЛ
4.3. Статическая помехоустойчивость пороговых элементов ,
4.4. Обеспечение помехоустойчивости при разработке топологии микросборок
4.5. Обеспечение помехоустойчивости при разработке печатных плат спецэлементов
В ы в о д ы
ГЛАВА 5. ОБЕСПЕЧЕНИЕ ТЕПЛОВЫХ РЕЖИМОВ МИКРОСБОРОК
И АППАРАТУРЫ НА НИХ.
5.1. Выбор корпуса
5.2. Анализ и расчет мощности рассеяния ГЛСБ и ТЭЗ .
Стр.
5.3. Обеспечение нормальных тепловых режимов для
теплонагруженных компонентов МСБ .
В ы в о д ы.
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Проведен расчет для определения параметров фильтрующих элементов, шин питания и земли, допустимой длины связей между элементами. В пятой главе описаны критерии для выбора корпуса при разработке спецэлементов, проведен анализ и расчет допустимой мощности для микросборки и ТЭЗ в целом. Даны рекомендации для выбора способа обдува при различной выделяемой мощности и условиях эксплуатации. Проведен анализ работы теплонагруженных компонентов в микросборке и пути обеспечения нормальных тепловых режимов для них. Даны рекомендации по конструированию микросборок при наличии теплонагруженных компонентов. В заключении подведены итоги работы. Приложение содержит акты внедрения результатов диссертационной работы, "Акт приемки установочной партии микросборок МС1*МС7 ЭВМ "Наири-4/АРМ" и внедрения микросборок на производстве опытного завода ЕрНИИММ", фотографии микросборок МС1*МС7 и ТЭЗ, разработанных на их основе. Для организации обмена информацией между техническими средствами ЭВМ используется унифицированное сопряжение (интерфейс), позволяющее обеспечивать связь между различными блоками по единому алгоритму с помощью единого набора информационных и управляющих сигналов. В мини-ЭВМ унифицированное сопряжение осуществляет магистральный канал, с помощью которого организуется обмен информацией периферийных устройств с процессором и оперативной памятью. В машинах этого класса большое значение приобретают габариты устройств и в этом аспекте к обычным требованиям, предъявляемым к структуре магистрального канала (высокая производительность, возможно большее количество подключаемых устройств, большая протяженность линий связи и т. По своему техническому исполнению линии магистрального канала (МК) реализуются в одном из следующих видов: двунаправленные, однонаправленные. Структура линий МК показана на рис. Адресные линии канала предназначены для выборки соответствующего устройства путем передачи кода адреса устройства. В общем случае эти линии должны быть двунаправленными, но если к МК не подсоединяется устройство с прямым доступом они могут быть и однонаправленными, так как адрес на линии будет выставляться только процессором. Линии данных предназначены для передачи информации как от устройств к процессору, так и от процессора к устройствам и всегда бывают двунаправленными. Линии синхронизации предназначены для передачи сигналов синхронизации от процессора к выбранному устройству и ответных сигналов в обратном направлении. Это линии СхЗ и СхИ и они бывают однонаправленными. Линии приоритета позволяют регулировать очередность работы устройств в зависимости от скорости, принципов работы или важности устройства. Эти линии выполняются однонаправленными с последовательным соединением устройств одного уровня приоритета. На рис. Ж как наиболее общая и сложная по отношению к остальным. Как видно, двунаправленная линия связи Ж представляет собой коаксиальный кабель, согласованный с обоих концов, к которому подключаются усилители-передатчики (УПД) и приемники (УПМ) периферийных устройств. Рис. Рис Л. М - число подключаемых усилителей-приемников. Длина между отводами на линии и число передатчиков определяются из допустимой величины паразитной емкости, возникающей в точке отвода с учетом минимального искажения сигнала. Число приемников определяется из допустимого нижнего уровня сигнала, запаса помехоустойчивости приемника и допустимой величины паразитной емкости в точке отвода. Поскольку длина линии измеряется десятками метров и линия предназначена для двустороннего обмена информацией, возникает необходимость ее согласования с обоих концов, т. В однонаправленных линиях источником сигнала является процессор (или какое-либо другое устройство), а все остальные устройства являются приемниками, поэтому согласующее сопротивление устанавливается в устройстве, находящемся физически в конце линии. Последовательные линии представляют собой однонаправленные линии с той лишь разницей, что передача сигнала происходит от процессора не параллельно на все устройства, а последовательно. При этом сигнал проходит через устройство, задерживаясь в нем в случае необходимости.
