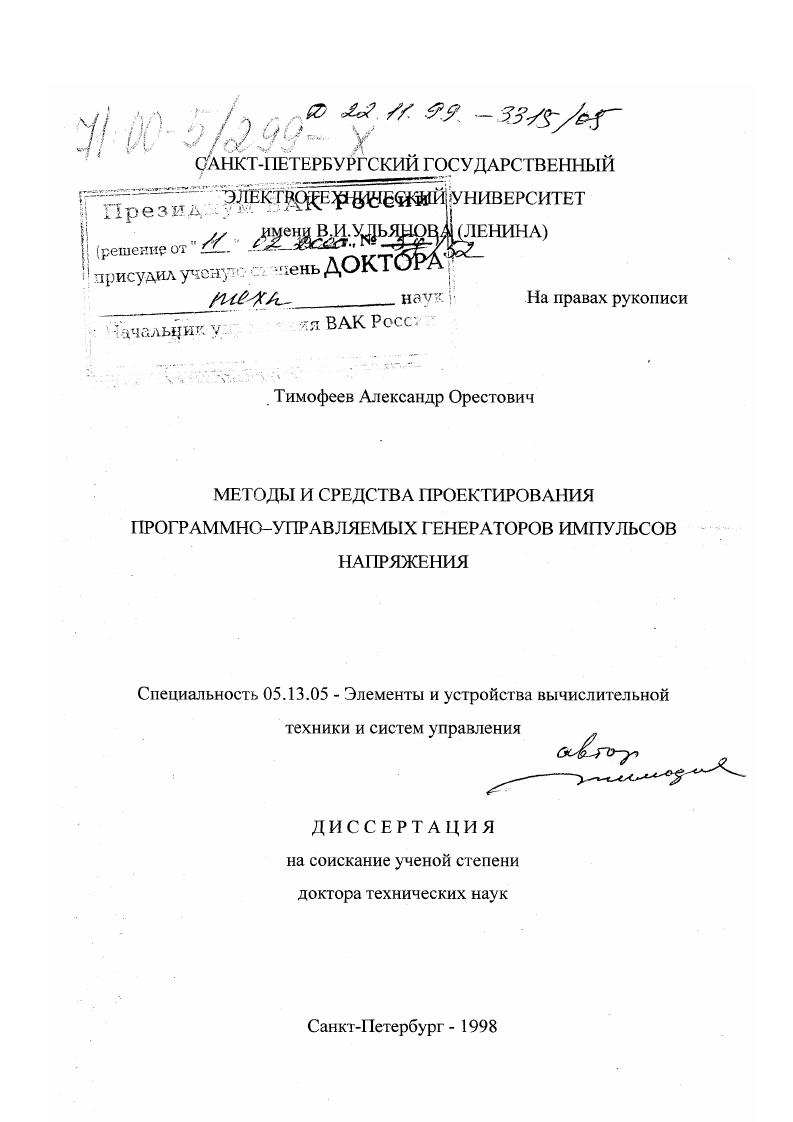

Методы и средства проектирования программно-управляемых генераторов импульсов напряжения

• Автор: Тимофеев, Александр Орестович
• Шифр специальности: 05.13.05
• Научная степень: Докторская
• Год защиты: 1998
• Место защиты: Санкт-Петербург
• Количество страниц: 227 с.

Отечественные генераторы с микропроцессорами. ПРОЕКТИРОВАНИЕ РАДИОИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ . Влияние микропроцессора на структуру прибора. Причины разработки новой системы моделирования. Система программирования с интерпретатором. ФУНКЦИОНАЛЬНАЯ МОДЕЛЬ ФМОДЕЛЬ ТЕХНИЧЕСКОГО УСТРОЙСТВА. Основные понятия и определения. Модель логического повторителя. Виды Фмоделей. Переходы между формами. Параметризация. Отражение свойства задержки. Построение Фмодели по временным диаграммам. Выводы и результаты. Организация моделирования устройств с учетом задержек. Эквивалентная схема компонента и окружающей среды . Шаг моделирования. Алгоритмы трассировки. Алгоритм трассировки с двумерными массивами. Модели логических элементов. Модели функциональных узлов с памятью. Модель конденсатора. Модель индукгивности. Модели микропроцессорного комплекта . Модели однокристальных микроконтроллеров. Модели контроллеров МОТОРОЛЫ. Разработка алгоритма функционирования прибора начинается с определения функции прибора.


Модели однокристальных микроконтроллеров. Модели контроллеров МОТОРОЛЫ. Разработка алгоритма функционирования прибора начинается с определения функции прибора. Функция прибора правило получения из входных данных тех результатов, которые определены назначением прибора. В процессе проектирования прибора имеет место преобразование формы задания функции прибора. Конечная форма задания функции прибора это принципиальная электрическая схема. В техническом задании функция прибора изложена на разнообразных языках, а именно техническим текстом, временными диаграммами, таблицами и т. После промежуточных преобразований функция должна приобрести форму
алгоритма функционирования, т. Высокая сложность функции современного прибора с микропроцессором вынуждает проектировщика использовать композиционное представление функции. Естественна первичная декомпозиции функции на две части управляющую и операционную, и рассмотрение микропроцессора как управляющей части. Настройка микропроцессора на выполнение заданной функции сводится к программированию, т. Дальнейшее декомпозиционное решение проектировщика отражается в структурной схеме, показывающей состав структурных функций и их взаимосвязи. Выбор микропроцессора или микроЭВМ диктуется конструктивными или организационными соображениями, на него не оказывают влияние выполняемые алгоритмы во всех разработках требования ТЗ по быстродействию позволяли применить любой микропроцессор. На стадии технического проекта устраняются недоработки эскизного проекта.
