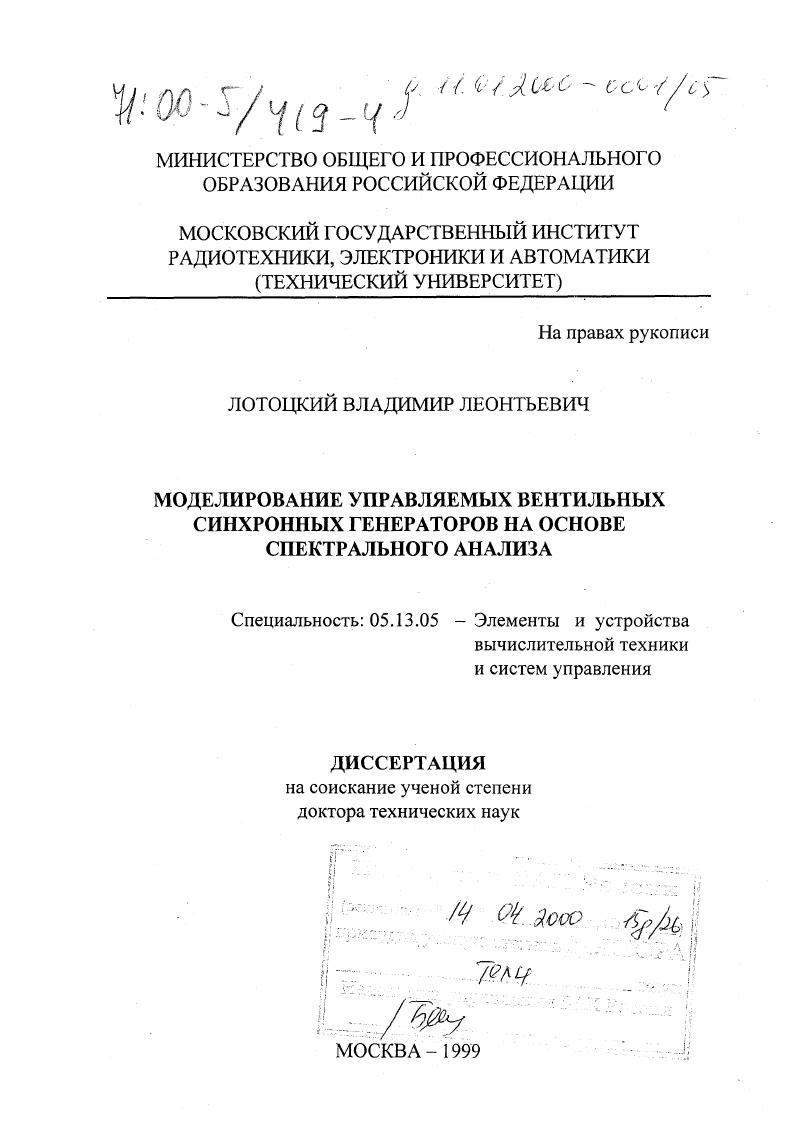

Моделирование управляемых вентильных синхронных генераторов на основе спектрального анализа

• Автор: Лотоцкий, Владимир Леонтьевич
• Шифр специальности: 05.13.05
• Научная степень: Докторская
• Год защиты: 1999
• Место защиты: Москва
• Количество страниц: 313 с. : ил.

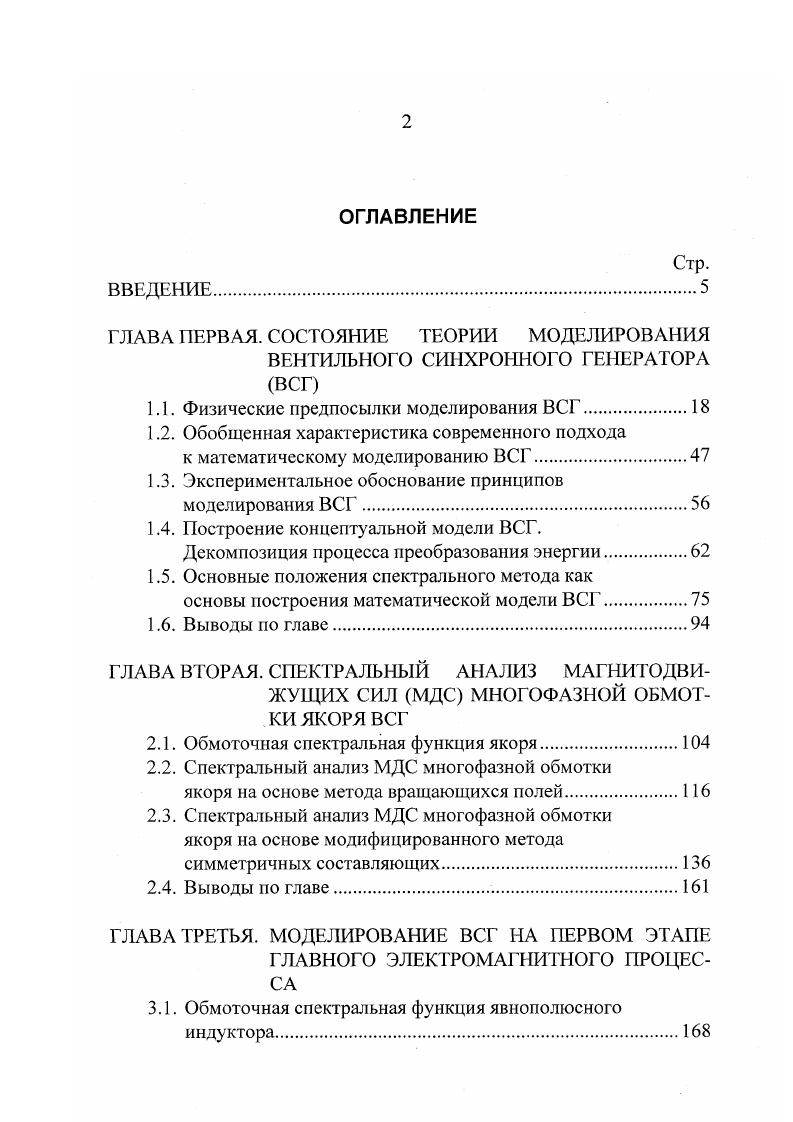

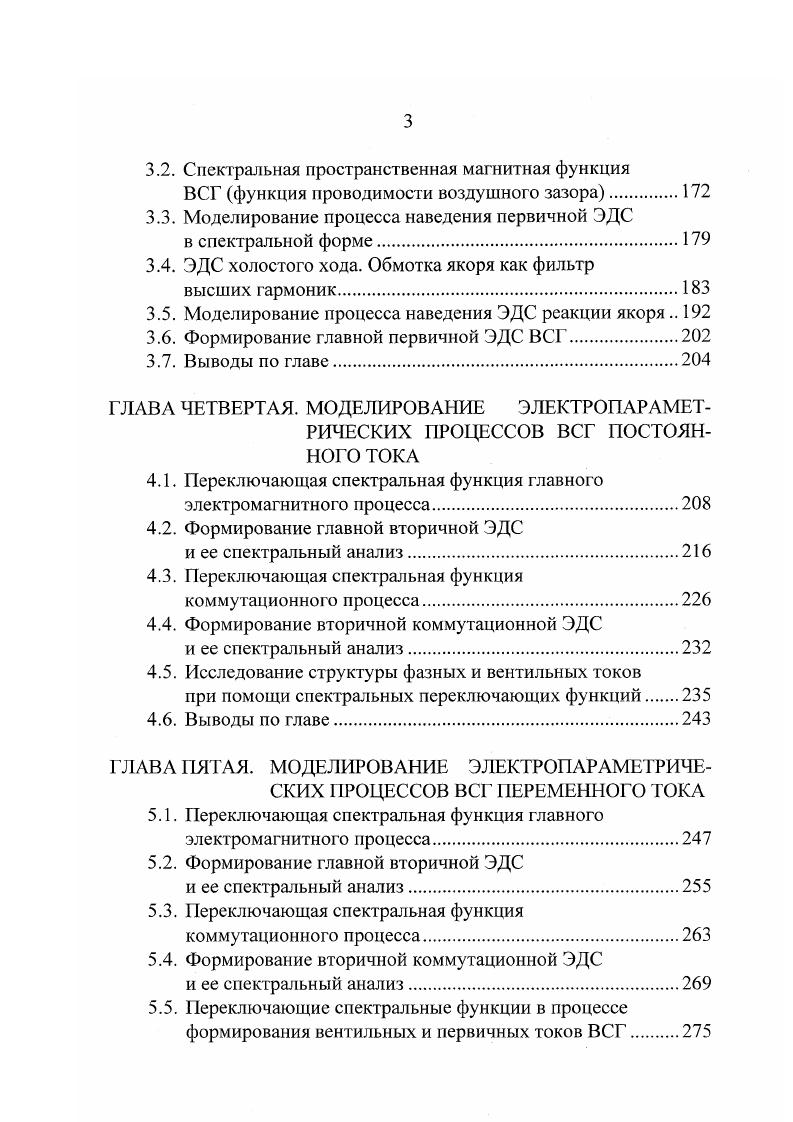

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ. ГЛАВА ПЕРВАЯ. Физические предпосылки моделирования ВСГ. ВСГ. Экспериментальное обоснование принципов моделирования ВСГ. Построение концептуальной модели ВСГ. ВСГ. ГЛАВА ВТОРАЯ. Обмоточная спектральная функция якоря. Выводы по главе. ГЛАВА ТРЕТЬЯ. ВСГ функция проводимости воздушного зазора. ЭДС холостого хода. Выводы по главе. ГЛАВА ЧЕТВЕРТАЯ. Переключающая спектральная функция главного электромагнитного процесса. Переключающая спектральная функция коммутационного процесса. Выводы по главе. ГЛАВА ПЯТАЯ. Переключающие спектральные функции в процессе формирования вентильных и первичных токов ВСГ. На рис. ВСГ постоянного тока, выполненные на основе простых и сложных обмоток и схем ВП, при одногрупповой на основе нулевой вентильной схемы и двухгрупповой на основе мостовой вентильной схемы структуре ВП. Среди сложных схем ВСГ постоянного тока получили распространение схемы, образуемые из сложной шестифазной обмотки две трехфазные секции, выполненные со сдвигом в электр.


ВСГ постоянного тока, выполненные на основе простых и сложных обмоток и схем ВП, при одногрупповой на основе нулевой вентильной схемы и двухгрупповой на основе мостовой вентильной схемы структуре ВП. Среди сложных схем ВСГ постоянного тока получили распространение схемы, образуемые из сложной шестифазной обмотки две трехфазные секции, выполненные со сдвигом в электр. Рудакова Е. А. на рис. Зе. Схемы ВСГ переменного тока приведены на рис. Для формирования на каждом фазном выходе ВСГ знакопеременной ЭДС нужной частоты эти схемы в своей структуре всегда имеют разнополярные вентильные комплекты на основе нулевой или мостовой вентильных схем. Управление этими комплектами может быть совместным или раздельным. В первом случае рис. УР которые вносят в схему дополнительное индуктивное сопротивление. Переход к раздельному управлению позволяет улучшить массогабаритные показатели по сравнению с совместным управлением. На рис. Перейдем к рассмотрению процесса формирования вторичной ЭДС ВСГ из многофазной системы первичной ЭДС, образующейся в контуре обмотки якоря генератора. Формирование вторичной ЭДС, производимое ВП, является основой процесса преобразования параметров электроэнергии первичной цепи ВСГ. От него зависит преобразование других величин токов и внутреннего сопротивления ВСГ. Система многофазной первичной ЭДС в этом процессе является не только объектом преобразования, но и его субъектом, так как создает потенциальные условия на силовых электродах для циклического включения и выключения вентилей ВП. Для неуправляемых выпрямителей эти условия являются единственно возможным способом осуществления коммутации. Рис.
