Вихретоковые контрольно-измерительные модули систем управления технологическими процессами

• Автор: Ляченков, Николай Васильевич
• Шифр специальности: 05.13.05
• Научная степень: Докторская
• Год защиты: 2000
• Место защиты: Самара
• Количество страниц: 335 с. : ил

ДОК У

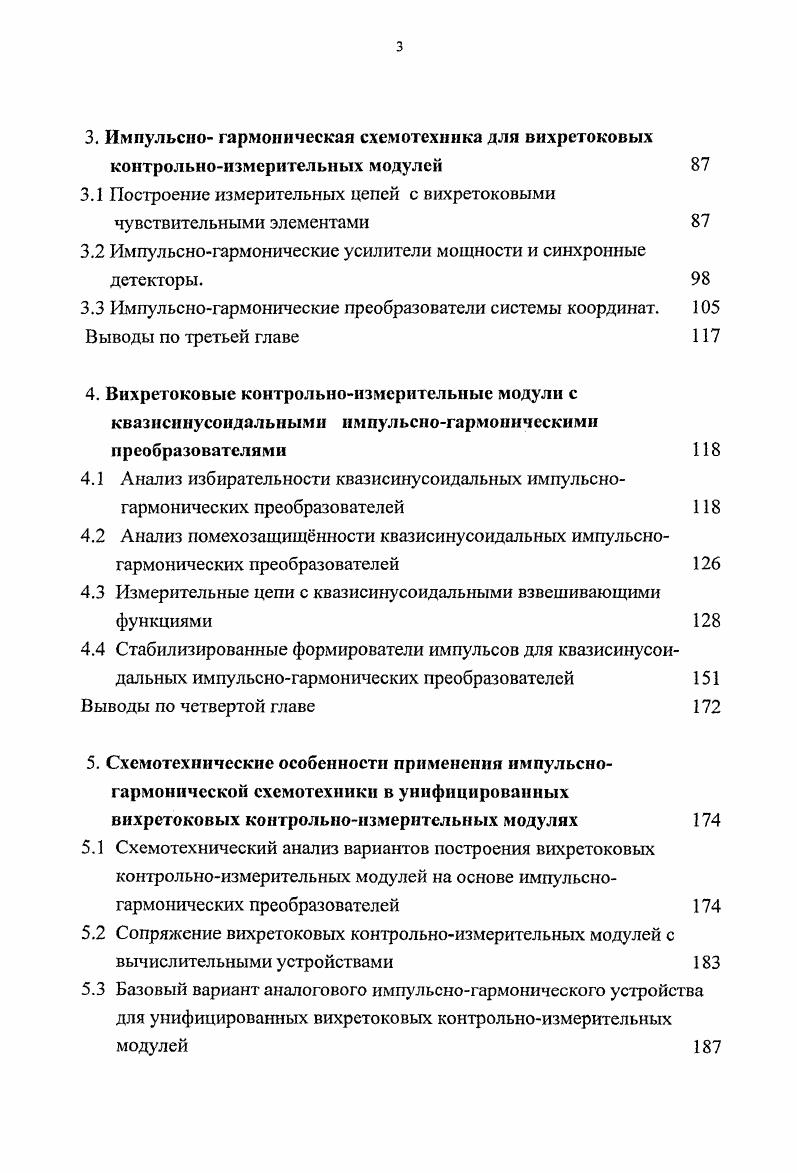

1. Контрольно измерительныеюдулниалсшше. Импульсногармонические усилители мощности и синхронные детекторы. Импульсногармонические преобразователи системы координат. Базовый вариант аналогового импульсногармонического устройства для унифицированных вихретоковых контрольноизмерительных модулей 7
2. Рассмотрим вопросы анализа и синтеза ВТП для контроля зазоров, смешений и качества покрытий изделий. Анализ выходных характеристик ВТП проведем на основе информационноэнергетического подхода, позволяющего получить количественные оценки предельных возможностей преобразователей при контроле зазоров и перемещений объектов, их электрофизических и технологических параметров. Повышение точности и надежности контроля положений и перемещений электропроводящих объектов, их технологических параметров невозможно без разработки новых подходов к подавлению различных дестабилизирующих факторов вариаций электрофизических свойств материала объекта, влияния параметров окружающей среды и т. Решение этих задач значительно упрощается, если удастся создать датчик с линейной функцией преобразования перемещение зазор, толщина покрытия электрический сигнал с последующим применением алгоритмов ее коррекции, например, тестовых методов.


Рассмотрим два варианта синтеза трансформаторных ВТП с компланарными обмотками с распределенной обмоткой токовой катушки и с со
срсдоточенными обмотками расположенными в одной плоскости, параллельной поверхности контролируемого объекта. При этом, возбуждающая катушка выполняется в виде распределенной знакопеременной обмотки с линейной плотностью витков пг, расположенной в плоскости оЬ и ограниченной радиусами г и г2, или в виде сосредоточенных обмоток радиусами хи Цг Ли числами витков ,2,. Ы, включенные последовательно согласно или встречно. Задача синтеза состоит в определении плотности витков пг в случае распределенной обмотки и схемы соединения возбуждающих обмоток согласное или встречное, а также соотношений между числами витков этих обмоток по заданной функции преобразования фЬ, то есть зависимости выходного сигнала ВТП от его расстояния Ь до проводящей поверхности. При получении уравнений синтеза использован общий подход к синтезу ВТП, предложенный в 4, 4, применительно к сформулированной выше задаче. Уравнения синтеза получены на основе принципа суперпозиции, с учетом того, что измерительная обмотка ВТП является сумматором, в котором происходит сложение сигналов поля вихревых токов, обусловленных отдельными элементами возбуждающей катушки. Яь 1,1 иЯг, ив напряжение, вносимое в измерительную обмотку ВТП ,х ядро интегрального уравнения, полученное в результате решения прямой электродинамической задачи по расчету взаимодействия поля элементарного источника с электропроводящим объектом проводящей пластиной, цилиндром, шаром и т.
