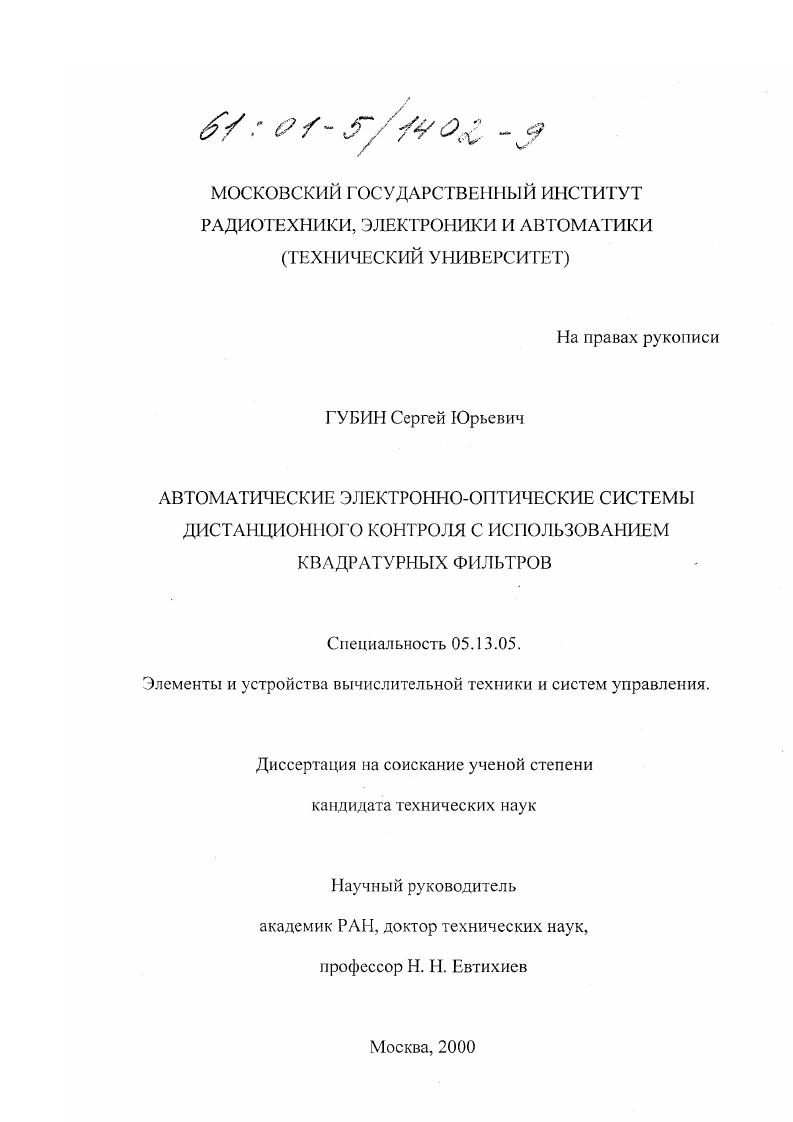

Автоматические электронно-оптические системы дистанционного контроля с использованием квадратурных фильтров

• Автор: Губин, Сергей Юрьевич
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 179 с. : ил

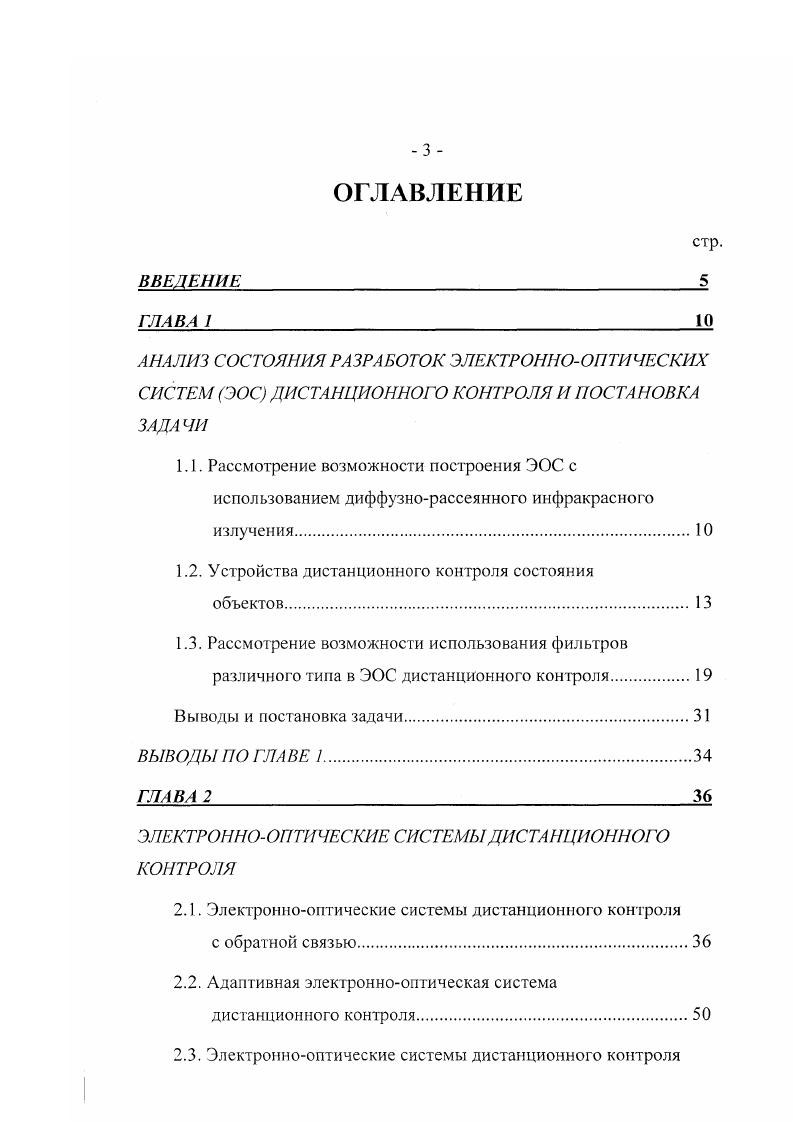

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
ГЛАВА 1
АНАЛИЗ СОСТОЯНИЯ РАЗРАБОТОК ЭЛЕКТРОННООПТИЧЕСКИХ СИСТЕМ ЭОС ДИСТАНЦИОННОГО КОНТРОЛЯ И ПОСТАНОВКА ЗАДАЧИ
1.1. Рассмотрение возможности построения ЭОС с использованием диффузнорассеянного инфракрасного излучения.

1.2. Устройства дистанционного контроля состояния

объектов
1.3. Рассмотрение возможности использования фильтров различного типа в ЭОС дистанционного контроля.

Выводы и постановка задачи

ВЫВОДЫ ПО ГЛАВЕ 1.

ГЛАВА 2
ЭЛЕКТРОННООПТИЧЕСКИЕ СИСТЕМЫ ДИСТАНЦИОННОГО КОНТРОЛЯ
2.1. Электроннооптические системы дистанционного контроля
с обратной связью.
2.2. Адаптивная электроннооптическая система дистанционного контроля.
2.3. Электроннооптические системы дистанционного контроля
с частотным разделением спектра
ВЫВОДЫ 0 ГЛАВЕ 2
ГЛАВА 3
УЗЛЫ ЭЛЕКТРОННООПТИЧЕСКИХ СИСТЕМ ДИСТАНЦИОННОГО КОНТРОЛЯ
3.1. Узел частотной селекции на основе квадратурного фильтра избирательного типа.
3.2. Узел частотной селекции на основе квадратурного фильтра режекторного типа
3.3. Узлы управления на основе аналоговых перемножителей сигналов
ВЫВОДЫ ПО ГЛАВЕ 3
ГЛАВА 4
АВТОМАТИЗИРОВАННАЯ ЭОС ДИСТАIIЩОННО О КОНТРОЛЯ С ЦИФРОВЫМ РАЗДЕЛЕНИЕМ СПЕКТРА
4.1 Анализ возможности программной реализации блока
обработки информации ЭОС с частотным разделением
спектра
4.2. Экспериментальные исследования
ВЫВОДЫ ПО ГЛАВЕ 4
ЗАКЛЮЧЕНИЕ
ПРИЛОЖЕНИЯ.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК.
