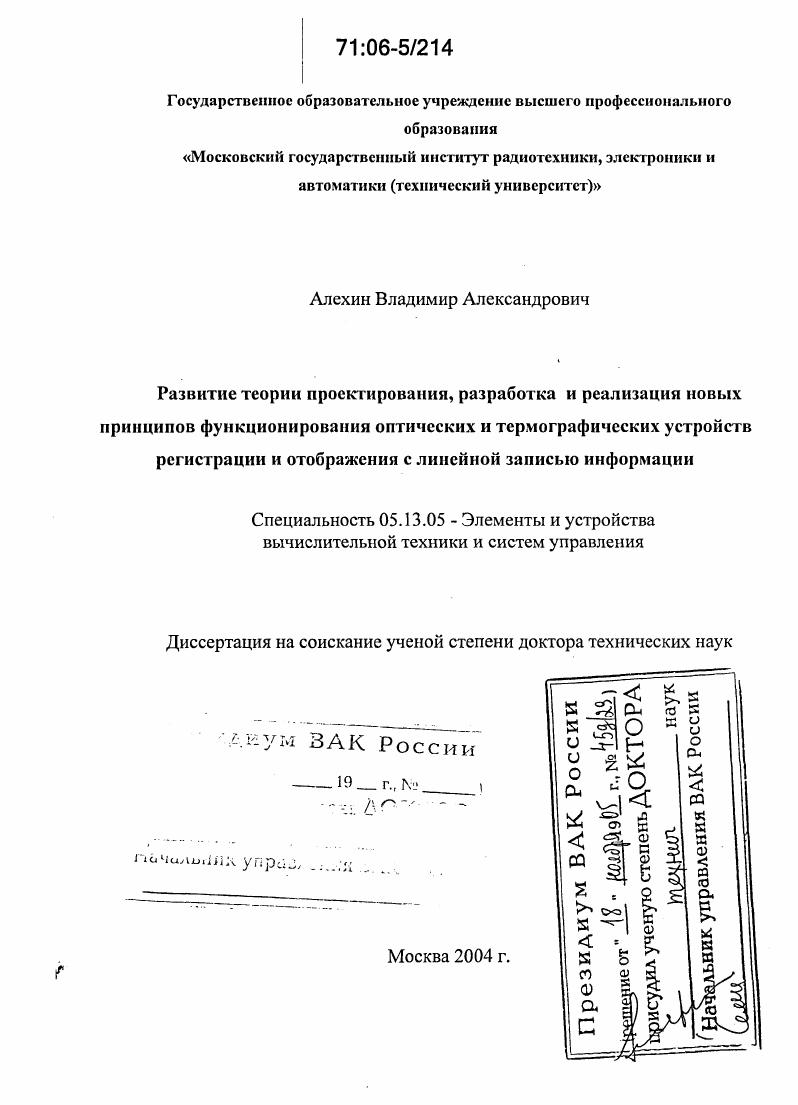

Развитие теории проектирования, разработка и реализация новых принципов функционирования оптических и термографических устройств регистрации и отображения с линейной записью информации

• Автор: Алехин, Владимир Александрович
• Шифр специальности: 05.13.05
• Научная степень: Докторская
• Год защиты: 2004
• Место защиты: Москва
• Количество страниц: 442 с. : ил.

Введение

1.1. Разработка классификации линейных принтеров и проекторов ЛII

1.2. Анализ особенностей функционирования и технических характеристик опти

ческих устройств регистрации с линейной записью информации

1.3. Разработка принципов функционирования рельефографических микрооптико

электромеханических устройств в системах регистрации и отображения информа

1.4. Анализ развития и современного состояния термографических линейных

принтеров

1.5. Исследование методов формирования и оценка качества изображения в моно

хромных и цветных линейных проекторах и принтерах

1.6. Основные цели и научные задачи диссертационной работы

Выводы по главе 1
Глава 2 Исследование и разработка и линейных проекторов и принтеров с
рельефографическими модуляторами света
Введение
2.1. Разработка теории преобразования сигналов в рельефографических оптико
электромеханических системах с электродным управлением
2.2. Разработка теории цилиндрического шлиренпроектора для воспроизведения
линейной рельефной записи
2.3. Разработка цветного лазерного рельефографического проектора
2.4. Разработка и экспериментальные исследования опытных образцов рельефо
графических модуляторов света
Выводы по главе 2
Глава 3. Разработка и исследование путей создания линейного принтера с
жидкокристаллическим модулятором света
Введение
3.1 Анализ технических характеристик ЖК принтера, обоснование требований к
оптической печатающей головке
3.2. Исследование принципов функционирования оптических печатающих голо
вок в ЖК принтерах
3.3. Разработка и экспериментальные исследования ЖКМС и ОПГ для ЖК
принтера
3.4. Светоэнергетический расчет линейного ЖК принтера
3.5. Разработка и исследование жидкокристаллического устройства регистрации с
мультиплексным управлением
Выводы по главе 3
Глава 4. Разработка и исследование термографических линейных
видсопршггсров
Введение
4.1. Анализ устройства и принципов работы монохромных и цветных термогра
фических видеопринтсров
4.2. Разработка классификации и анализ технических характеристик термопеча
тающих головок
4.3. Разработка теории цветообразования в термохимических бумагах и термосуб
лимационных материалах
4.4. Разработка метода сенситометрических испытаний термочувствительных ма
териалов и сснтитометра
4.5. Динамические испытания термочувствительных материалов и термопечатаю
щих головок
4.6. Разработка электрической и тепловой модели термопечатающей головки для
видеоприитеров
4.7. Разработка контроллеров для цветных и монохромных видеопринтеров
4.8. Разработка контроллера полутонов и алгоритма печати линейной градацион
ной шкалы
4.9. Обоснование выбора способа реализации преобразователя цветов и цвето
корректора ЦТВП
4 Разработка механизмов печати для видеоприитеров
4 Выводы по главе 4
Глава 5. Разработка, исследования и испытания экспериментальных маке
тов и опытных образцов устройств регистрации и отображения с линейной
записью информации
Введение
5.1. Разработка и испытания эксперименттьных образцов рельефографических
линейных проекторов и принтеров
5.2. Разработка и экспериментальное исследование электрографического модуля с
ЖКМС в режиме регистрации информации
5.3 Разработка, изготовление и испытания термографических вндсопринтсров
ЭЛУРТВПЗ, ЭЛУРТВП4
Выводы по главе 5
Заключение, основные результаты и выводы по работе в целом
Список литературы


Это не позволяет увеличить площадь активной зоны путем сложения одномерных V линеек в двумерный матричный массив с синхронным управлением элементами столбцов, что могло бы повысить светоэнергетические характеристики V устройств и позволить использовать некогерентные источники света. БИБЛИОТЕКА. Двухмерные устройства фирмы имеют по сравнению с линейными Vустройствами большую активную зону и, как будет показано во второй главе, i работать с некогерентными источниками света. V и устройства являются современными микрооптикоэлектромеханическими системами, выполненными с использованием высоких технологий микроэлектроники и обладающими уникальными техническими характеристиками по быстродействию время оптического отклика до не, оптической эффективности, высокой разрешающей способности, возможности воспроизведения полутонов, высокой надежности и стабильности, точности оптической адресации, простоте производства и интеграции с логикой. Это делает разработку, исследование и промышленное освоение V и устройств различного назначения весьма перспективными и многообещающими направлениями науки и техники. V и устройства также как ЭРМС имеют матричную пространственную структуру одномерная линейная матрица i , I или двухмерная пространственная матрица i , 2. V и устройства, также как матричные ЭРМС, используют электродное управление электрическими напряжениями, соответствующими яркости пикселя изображения. Матричные ЭРМС, также как V и устройства, могут работать в отраженном свете, используя призму полного внутреннего отражения для устранения оптических шумов от электродов. V и устройства, также как ЭРМС, для модуляции света создают управляемую фазовую дифракционную решетку путем механической деформации поверхности отражающего слоя металлической ленты или эластомерного слоя под действием электрического поля. МОЭМС, или как подкласс решетчатые электромеханические системы . V и устройства, также как ЭРМС, используют для воспроизведения информации, записанной в виде рельефа поверхности и преобразованной в фазовую модуляцию света, специальные оптические шлиренсистемы шлирснпроскторы. Линейные одномерные V и устройства, также как ЭРМС используются в устройствах отображения информации на большие экраны и в устройствах регистрации информации на светочувствительных носителях, причем одинаковая оптическая структура модуляторов и принцип действия многоканальный линейный фазовый модулятор света определяет одинаковую структуру и принцип действия рельефографических устройств отображения и регистрации информации, использующих эти классы модуляторов. V и устройства являются более совершенными по технологии изготовления, имеют более высокое быстродействие примерно на порядок, более низкие управляющие напряжения и, возможно, более высокую надежность, чем ЭРМС. Поэтому V и устройства являются современной перспективной реализацией разработанных значительно раньше мембранных ПВМС и ЭРМС. В диссертации показано, что разработанные теория и методы расчета рельефографических систем с эластомерными деформируемыми слоями в значительной степени применимы к V и устройствам, а многие изобретения по авторским свидетельствам СССР, сделанные более лет назад являются прототипами и предшествующими аналогами для ряда патентов США по V устройствам отображения и регистрации информации. Проиллюстрируем это на примере сравнения матричного рельефографического модулятора света с деформируемым слоем рис. АС , г, Рис. V модулятора рис. Оба модулятора работают как управляемая дифракционная фазовая решетка, имеют сходную структуру управляющих электродов, состоящую из активных управляемых напряжением и пассивных неуправляемых проводящих электричество лент. Оба модулятора формируют линейную матрицу световых клапанов, которая вследствие дифракции света на деформированных участках поверхности и визуализации фазовой записи оптической шлиренсистемой, изображает на экране в дисплее или на светочувствительном носителе в принтере модулированную по яркоеги световую строку. Оба модулятора применимы в устройствах отображения и регистрации с линейной записью информации, причем структурные и функциональные схемы устройств во многих случаях идентичны.
