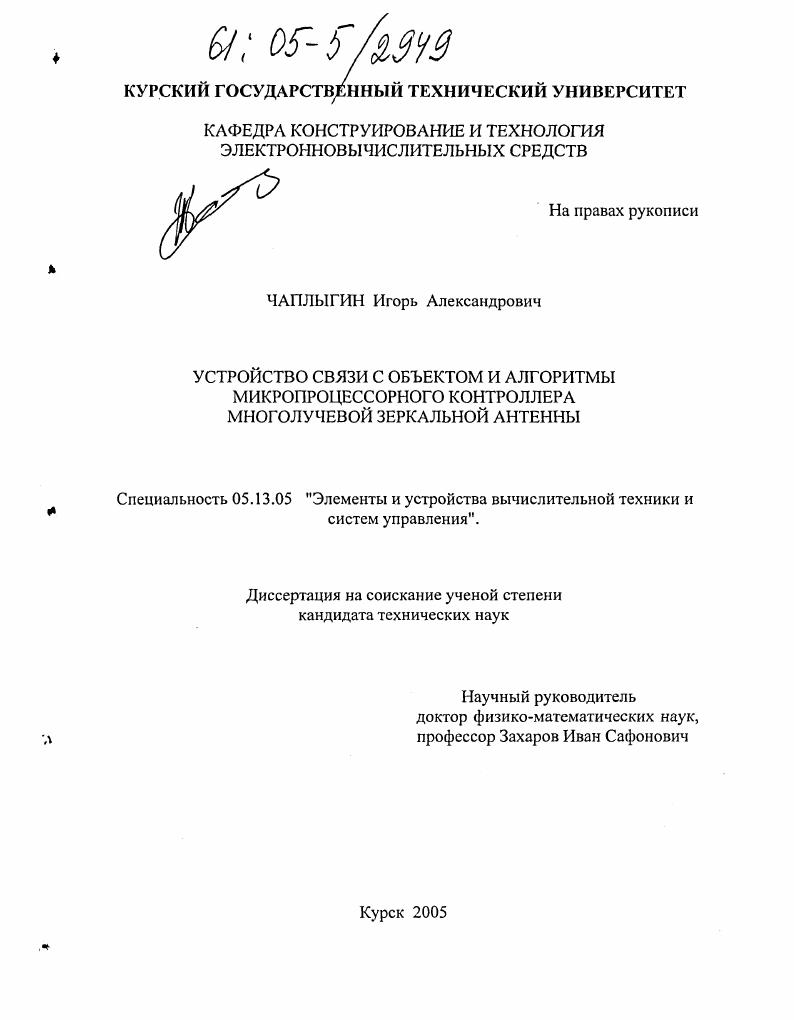

Устройство связи с объектом и алгоритмы микропроцессорного контроллера многолучевой зеркальной антенны

• Автор: Чаплыгин, Игорь Александрович
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Курск
• Количество страниц: 249 с. : ил.

1. Современное состояние и требования предъявляемые к многолучевым антеннам с управляемой диаграммой направленности

в системах управления.

1.1. Анализ современного состояния систем спутниковой связи и направления их совершенствования
1.2. Требования, предъявляемые к многолучевым и сканирующим антеннам систем спутниковой связи
1.3. Современное состояние практики проектирования зеркальных антенн и направления совершенствования антенных устройств систем спутниковой связи.

1.4. Выводы.

2. Математическая модель фокусирующей подсистемы и вычислительные алгоритмы микропроцессорного контроллера для эталонного моделирования ГЗА
2.1. Методы исследования многолучевых гибридных антенн зеркального типа и зеркальных антенн с управляемой диаграммой направленности.
2.2. Фокусирующие свойства многолучевых зеркальных антенн с различными типами отражающей поверхности.
2.3. Оптимальное положение облучателя и геометрические размеры фокальной области антенн различного профиля при отклонении луча.
2.4. Распределение напряженности поля в фокальной области для зеркал различного профиля
2.5. Выводы.
3. Синтез элементов системы управления многолучевой антенны зеркального
3.1. Оценка требований к компоновке и алгоритм расчета пространственной
развязки парциальных лучей в многолучевой антенной системе зеркального типа.
3.2. Синтез устройств связи с объектом на основе представления формирователя диаграмм направленности в виде пространственного или углового фильтра.
3.3. Компенсация искажений в апертуре зеркальных антенн на основе синтеза матриц весовых коэффициентов управления УСО.
3.4. Характеристика излучения облучающего устройства кластерного типа на прямоугольных волноводах при компенсации искажений амплитуднофазового распределения в раскрыве основного рефлектора.
3.5. Выводы.
4. Исследования соответствия алгоритмов эталонного моделирования многолучевой зеркальной антенны.
4.1. Интегральный метод представления поля и его применение для расчета характеристик излучения зеркальных антенн.
4.2. Технологическая схема обработки информации при расчете характеристик излучения ГЗА.
4.3. Технические решения по реализации элементов системы управления арактеристиками многолучевой антенны на основе ГЗА
4.4. Результаты измерений фокусирующих свойств осенесимметричной параболической антенны при отклонении ДН
4.5.Вывод ы.
ЗАКЛЮЧЕНИЕ .
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
ПРИЛОЖЕНИЕ
ПРИЛОЖЕНИЕ
ПРИЛОЖЕНИЕ
ПРИЛОЖЕНИЕ
ПРИЛОЖЕНИЕ
