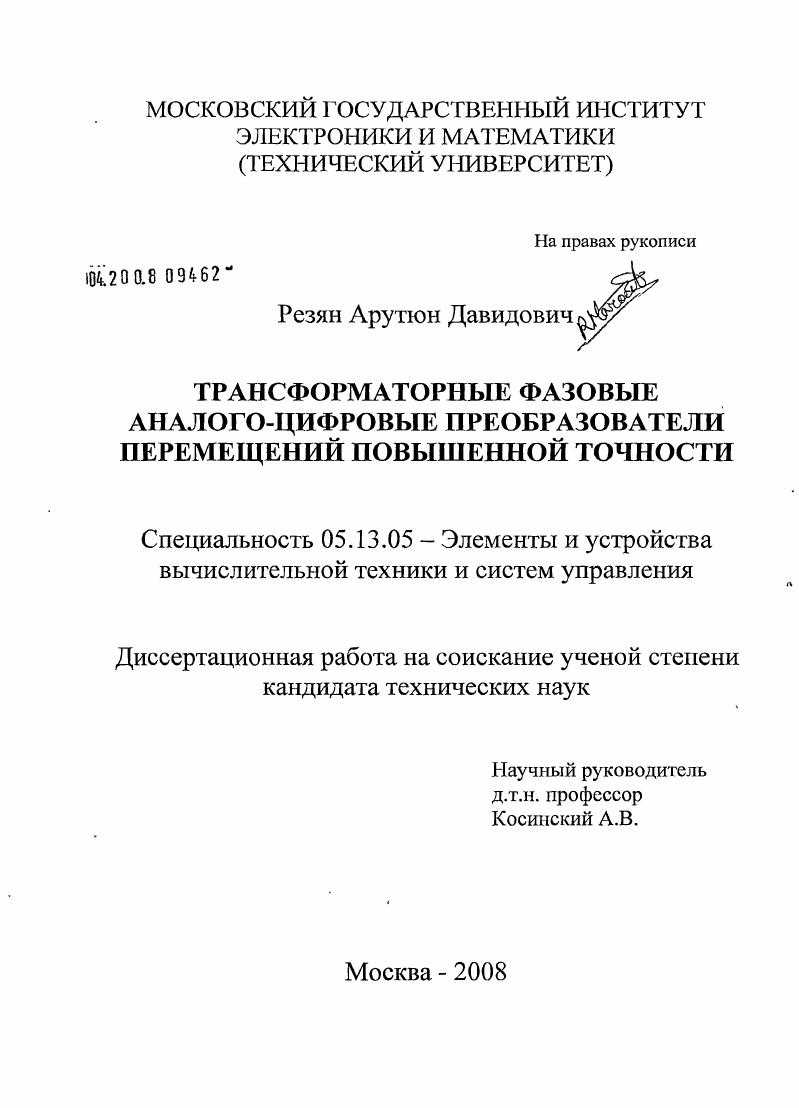

Трансформаторные фазовые аналого-цифровые преобразователи перемещений повышенной точности

• Автор: Резян, Арутюн Давидович
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Москва
• Количество страниц: 168 с. : ил.

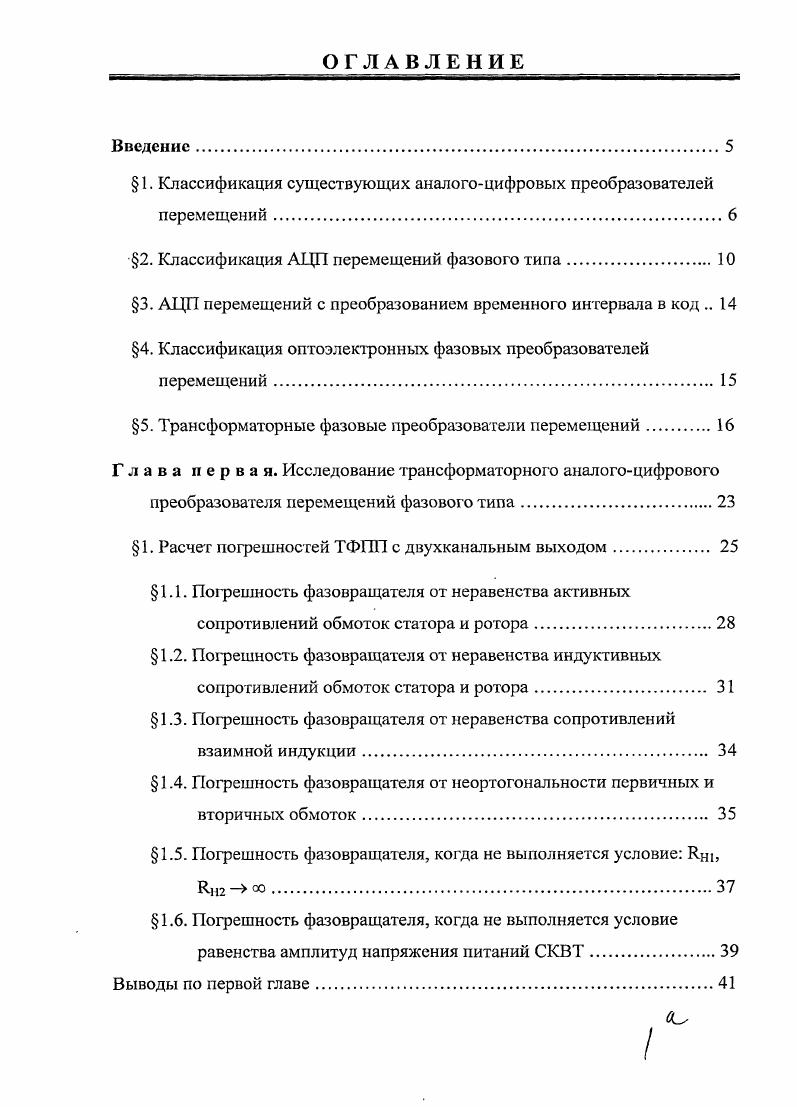

ОГЛАВЛЕНИЕ
Глава вторая. Построение трансформаторных фазовых аналогоцифровых преобразователей перемещений повышенной точности и быстродействия

1. Классификация трансформаторных фазовых аналогоцифровых

преобразователей перемещений многоканального суммирования

2. Разработка схем аналогоцифровых преобразователей перемещений

трансформаторного типа многоканального суммирования с

минимальным циклом преобразования.

2.1. Разработка и исследование ТФПП последовательного считывания с синфазированием начала работы счетчика и постоянными частотами
2.2. Разработка и исследование ТФПП последовательного считывания с синфазированием начала работы счетчика и синхронизацией частот с помощью умножителя частоты
2.3. Разработка и исследование ТФПП последовательного считывания с синфазированием начала работы счетчика и синхронизацией частот с помощью делителя частоты
2.4. Разработка и исследование ТФПП последовательного считывания с синхронизацией частот с помощью делителя частоты и постоянными фазами.
Выводы по второй главе
Глава третья. Построение схем трансформаторных фазовых аналогоцифровых преобразователей перемещений многоканального суммирования с независимыми выходными каналами.
ОГЛАВЛЕНИЕ
1. Разработка и исследование ТФПП последовательного считывания с независимыми выходными каналами и синфазированием сигналов, без.
синхронизации частот питания и заполнения.
2. Разработка и исследование ТФПП последовательного считывания с независимыми выходными каналами и синхронизацией частот с помощью делителя частоты, без синфазирования сигналов.
3. Разработка и исследование ТФПП последовательного считывания с независимыми выходными каналами, с синфазированием сигналов и синхронизацией частот с помощью умножителя частоты
4. Разработка и исследование ТФПП последовательного считывания с независимыми выходными каналами, с синфазированием сигналов и синхронизацией частот с помощью делителя частоты
5. Разработка и исследование ТФПП параллельного считывания с
независимыми выходными каналами и синхронизацией частот питания и заполнения, без синфазирования сигналов
6. Разработка и исследование ТФПГ параллельного считывания с
независимыми выходными каналами и с умножителями частоты .
7. Разработка и исследование ТФПП параллельного считывания с
независимыми выходными каналами, с синхронизацией частот питания
и заполнения и синфазированием сигналов
8. Разработка и исследование ТФПП параллельного считывания с
независимыми выходными каналами и синфазированием сигналов, без синхронизации частот питания и заполнения
Выводы по третьей главе.
ОГЛАВЛЕНИЕ
Г лава четвертая. Построение трансформаторных фазовых аналогоцифровых преобразователей перемещений с многоканальным выходом . .
1. Разработка и исследование ТФПП последовательного считывания с многоканальным выходом, с синфазированием сигналов, без синхронизации частот питания и заполнения
2. Разработка и исследование ТФПП последовательного считывания с многоканальным выходом, с синфазированием сигналов и синхронизацией частот с помощью умножителя частоты
3. Разработка и исследование ТФПП последовательного считывания с многоканальным выходом, с синфазированием сигналов и синхронизацией чаегот с помощью делителя частоты
4. Разработка и исследование ТФПП последовательного считывания с многоканальным выходом с синхронизацией частот с помощью делителя.частоты, без синфазирования сигналов.
5. Трансформаторные фазовые аналогоцифровые преобразователи
перемещений параллельного считывания с многоканальным выходом г.
. 6. Трансформаторный фазовый аналогоцифровой преобразователь перемещений с многоканальным выходом и с независимыми выходными каналами
Выводы по четвертой главе . .
Выводы по диссертации
Список литературы


В зависимости от метода обработки входного сигнала различают компенсационные АЦПП с компенсацией сигнала и АЦПП прямого преобразования с одно . К недостаткам АЦПП компенсационноготипа относятся наличие динамической погрешности и определенная. В зависимости от характера первичного преобразования различают устройства прямого преобразования в систему кодирующих сигналов и в промежуточную дискретную и непрерывную величину. В преобразователях второй группы измеряемое перемещение сначала представляется в виде удобного аналогового параметра, а затем преобразуется в цифровой эквивалент. Они обладают линейной характеристикой управления, высокой разрешающей способностью, достаточным быстродействием и надежностью 2, , , , , , , , , . Более широкое распространение получили преобразователи фазы во временной интервал2, 3. Рис. Среди преобразователей первой группы находятся устройства с преобразованием временного интервала в частоту и преобразователи временного интервала в напряжение. Из преобразователей с непосредственным квантованием временного интервала наиболее часто применяют числоимнульсные преобразователи и преобразователи с системой кодирующих сигналов. В зависимости от метода съема информации различают АЦПП параллельного и последовательного считывания. В АЦПП параллельного считывания съем информации происходит параллельно во времени с работой кодирующего элемента счетчика, без остановки последнего в АЦПП последовательного считывания после остановки кодирующего элемента. Особенностью АЦПП параллельного считывания является необходимость использования дополнительных регистров в тех случаях, когда информацию необходимо помнить некоторое время после ее съема. В преобразователях последовательного считывания кодирующий элемент может одновременно служить и регистром. Однако в таких преобразователях выдача информации с разных каналов может происходить лишь последовательно во времени и занимать п циклов работы кодирующего элемента. В зависимости от количества информации, получаемой с фазовращателя, АЦПП можно разделить на две группы без избыточной информации и с избыточной информацией. Избыточная информация позволяет уточнять результаты преобразования. В зависимости от числа периодов выходного сигнала фазовращателей, в течение которых происходят фазовые измерения, различают преобразователи мгновенного значения измеряющие значение фазы в одном из периодов и преобразователей среднего значения измеряющее усредненное за много периодов значение фазы. У преобразователей первой группы более высокое быстродействие и большая устойчивость к случайным помехам. Устройства с измерением усредненного значения фаз делятся на преобразователи с переменным временем измерения и преобразователи с постоянным временем измерения. Преимуществом преобразователей с усреднением информации является способность повышать точность измерения при наличии случайных погрешностей отдельных измерений недостатком низкое быстродействие. Недостатком, специфичным именно для преобразователей с переменным временем измерения, является также то, что наличие частотных погрешностей, возникающих вследствие нестабильности частот со питания и соги заполнения, требует дополнительных мер по их уменьшению. От последнего недостатка, при тех же основных остальных характеристиках, свободны преобразователи с постоянным временем измерения. Однако эти преобразователи характеризуются частотными погрешностями. АЦПП с синтезом частоты питания со и частоты заполнения соги могут
быть разделены на 2 класса, в зависимости от того, какая из частот синтезируется частота питания или частота заполнения. Частота заполнения может быть синтезирована умножением частоты питания. АЦПП с синтезом частоты питания делятся на две группы. К преобразователям первой группы относятся устройства, в которых аппроксимированные напряжения питания синтезируются с помощью логических и цифровых элементов. Напряжение питания указанным способом воспроизводится с высокой точностью, однако преобразователь при этом значительно усложняется. К преобразователям второй группы относят устройства с делением частоты соги на . Делители частоты ДЧ отличаются простотой реализации.
