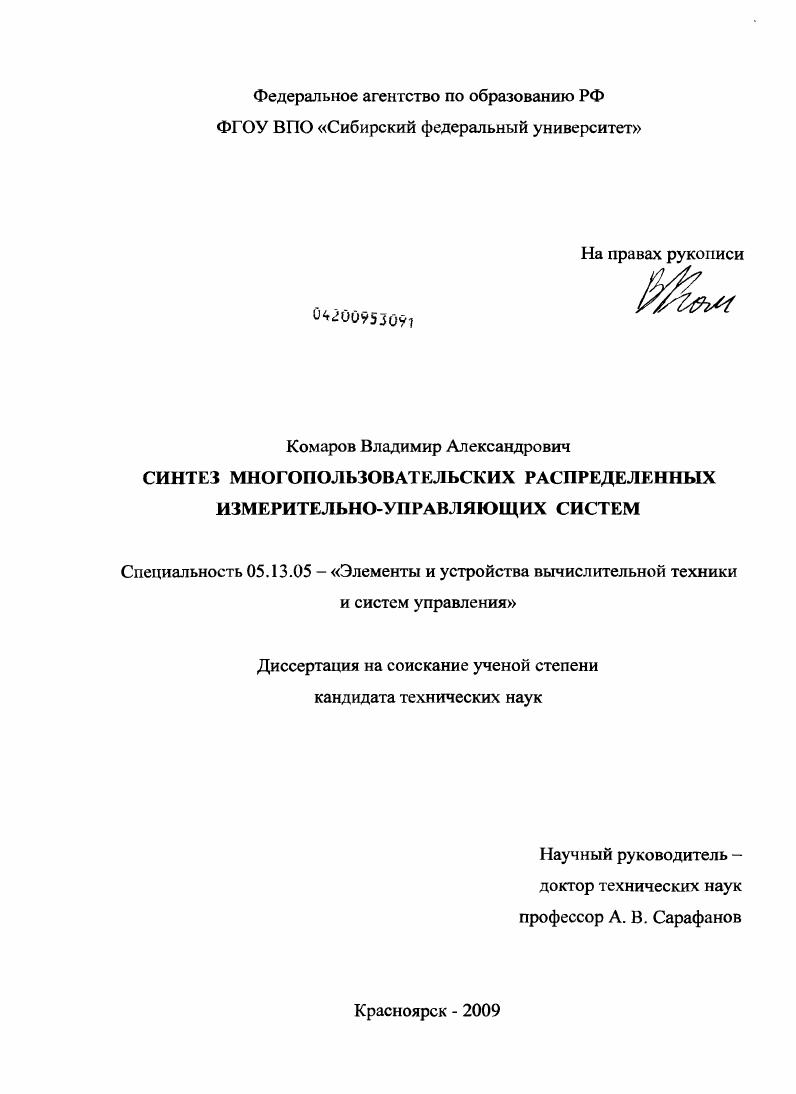

Синтез многопользовательских распределенных измерительно-управляющих систем

• Автор: Комаров, Владимир Александрович
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 2009
• Место защиты: Красноярск
• Количество страниц: 197 с. : ил.

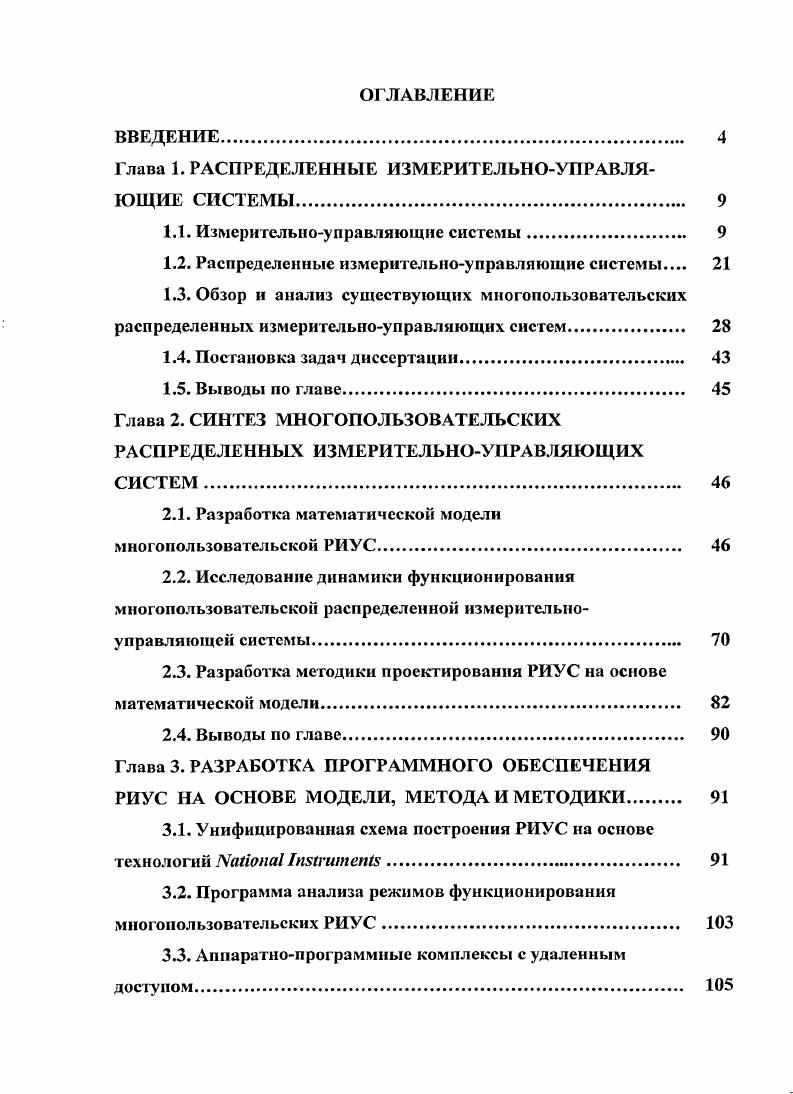

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ.

Глава 1. РАСПРЕДЕЛЕННЫЕ ИЗМЕРИТЕ Л ЬНОУПРАВЛЯЮЩИЕ СИСТЕМЫ.

1.1. Измеригелыюуправляющие системы

1.2. Распределенные измерительноуправляющие системы

1.3. Обзор и анализ существующих многопользовательских распределенных измерительноуправляющих систем

1.4. Посгановка задач диссертации

1.5. Выводы по главе.

Глава 2. СИНТЕЗ МНОГОПОЛЬЗОВАТЕЛЬСКИХ РАСПРЕДЕЛЕННЫХ ИЗМЕРИТЕ Л ЬНОУПРАВЛЯ ЮЩИХ СИСТЕМ

2.1. Разработка математической модели многопользовательской РИУС

2.2. Исследование динамики функционирования многопользовательской распределенной измерителыюуправляющей системы.
2.3. Разработка методики проектирования РИУС на основе математической модели.
2.4. Выводы по главе.
Глава 3. РАЗРАБОТКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
РИУС НА ОСНОВЕ МОДЕЛИ, МЕТОДА И МЕТОДИКИ
3.1. Унифицированная схема построения РИУС на основе технологий i I.
3.2. Программа анализа режимов функционирования многопользовательских РИУС.
3.3. Аппаратнопрограммные комплексы е удаленным доступом.
3.4. Комплекс универсальных компьютерных измерительных приборов
3.5. Организация учебного процесса на базе сетевых лабораторий.
3.6. Выводы по главе.
Глава 4. ЭКСПЕРИМЕНТАЛЬНАЯ ПРОВЕРКА
РАЗРАБОТАННЫХ МОДЕЛИ, МЕТОДА И МЕТОДИКИ
4.1. Экспериментальная база исследований.
4.2. Экспериментальная проверка разработанной математической модели многопользовательских РИУС
. Выводы по главе
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ


ЭВМ (часто применяются ПЭВМ) [1,4, 9, , , ]. Рис. На рис. ЭВМ. Рис. Высокая точность и быстродействие ИУС, построенных на основе ИКТ, достигается за счет применения последних разработок и достижений в области проектирования аналого-цифровых и цифроаналоговых преобразователей (АЦП и ЦАП) [, ]. На рис. National Instruments []. Гибкость ИУС реализуется посредством предоставления пользователю возможности строить системы автоматизации, оперируя графическими представлениями органов управления и отображения процессов, составляющих работу комплекса в целом. Рис. В отличие от реальной такая «виртуальная» панель не требует дорогих технических средств и может быть многократно переконфигурирована в процессе работы. Примерами таких сред являются Lab VIEW, BridgeVIEW, Master SC A DA, OpenSCADA и т. Пример виртуального прибора - лицевая панель управления криогенно-вакуумной установкой, представленная на рис. Отключено питание прибора в :: Отключено питание прибора . Внимание1 Нет достижения давления , Па а полостях АВП агрегатов 1. Рис. Синтезированные таким образом приборы и установки являются общедоступными и легко тиражируемыми, допускают модификацию их под решение различных задач. Управление виртуальными панелями для приборов, физически присутствующих в установке, можно осуществлять с экрана дисплея, совмещая этап измерения с этапами первичной и вторичной обработки данных, а также с представлением результатов обработки в графической форме. Таким образом, измерительно-управляющей системой, отвечающей современным требованиям к функциональности, универсальности и гибкости, является НУС, построенная на основе компьютерных измерительных технологий. В ЭВМ поступают результаты измерений и функционирования всех устройств ИУС. Эти результаты обрабатываются по алгоритму, реализованному в управляющей программе, резюмируются, накапливаются и представляются в удобной для пользователя визуальной форме. В целом порядок работы ЭВМ при контроле объектов можно представить последовательностью действий, приведенной на рис. Рис. Данная последовательность описывает практически любой процесс контроля и управления. В зависимости от объекта исследования число повторений перечисленных шагов, их параллельность или последовательность могут изменяться. Таким образом, процесс контроля и управления заключается в поочередной выдаче и приеме данных от объекта контроля и их последующей обработке. Следует отметить, что для сопряжения ЭВМ с конструктивными электрическими характеристиками объекта контроля необходимо наличие и применение специальных устройств [1, 4, 9, , , , , ]. В соответствии с этим можно выделить следующие основные функциональные узлы ИУС, построенной на основе компьютерных измерительных технологий (рис. Рис. В качестве объекта контроля и управления в ИУС, как правило, выступают промышленные и экспериментальные установки, роботехнические устройства, станки, летательные аппараты и др. Исполнительные устройства обеспечивают автоматизированное управление объектом контроля и управления, а также внесение структурных и параметрических изменений в его конфигурацию. Они включают в свой состав, в зависимости от характеристик объекта контроля и управления, ключи различных типов, управляемые резистивные матрицы, приводы и т. Интерфейс - функциональный узел, обеспечивающий сопряжение по уровням сигналов устройства сбора данных, исполнительных устройств и объекта исследования [, , -, ]. Устройство сбора данных выполняет функции ввода-вывода измерительных аналоговых и цифровых управляющих сигналов, которые передаются с исследуемого объекта и на него [, , , , ]. Измерительно-управляющие системы, построенные на основе компьютерных измерительных технологий, нашли широкое применение в промышленности, научно-исследовательской деятельности и учебном процессе многих средне-специальных и высших учебных заведений [, , -, , ]. На рис. Данная система осуществляет мониторинг и запись тестовых параметров, включая время набора скорости, токи якорей и напряжение возбуждения двигателей постоянного тока []. Рис.
