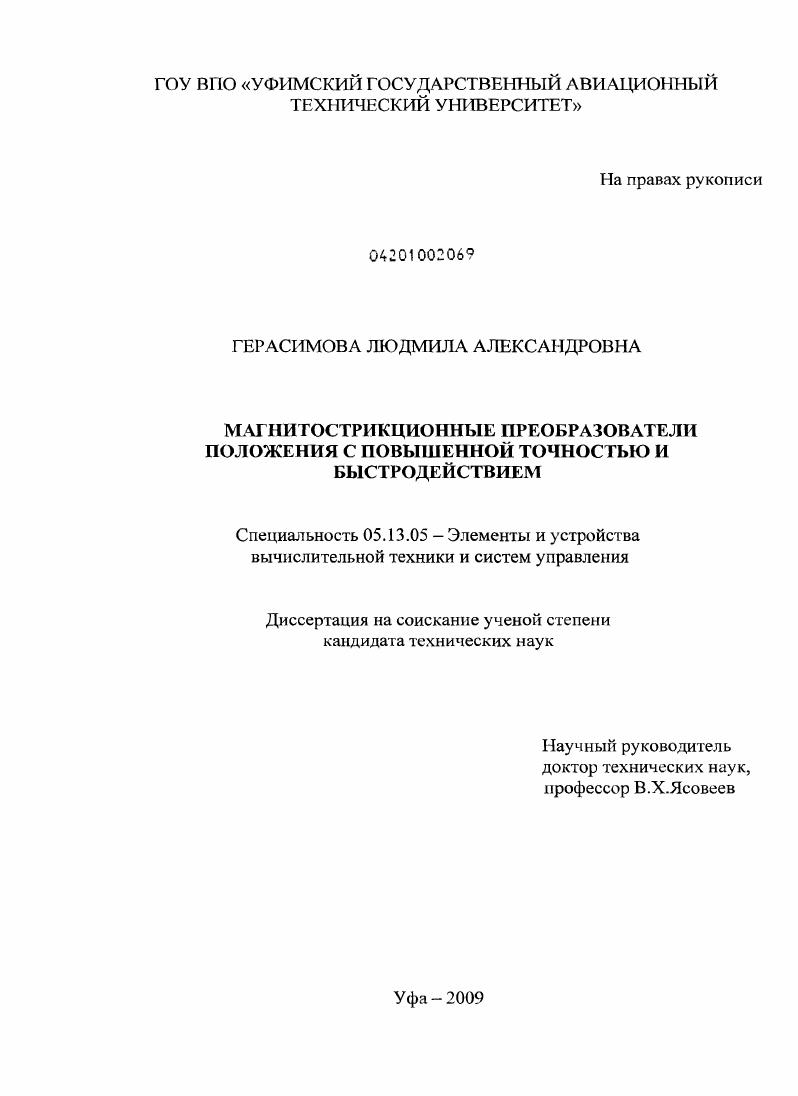

Магнитострикционные преобразователи положения с повышенной точностью и быстродействием

• Автор: Герасимова, Людмила Александровна
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 2009
• Место защиты: Уфа
• Количество страниц: 162 с. : ил.

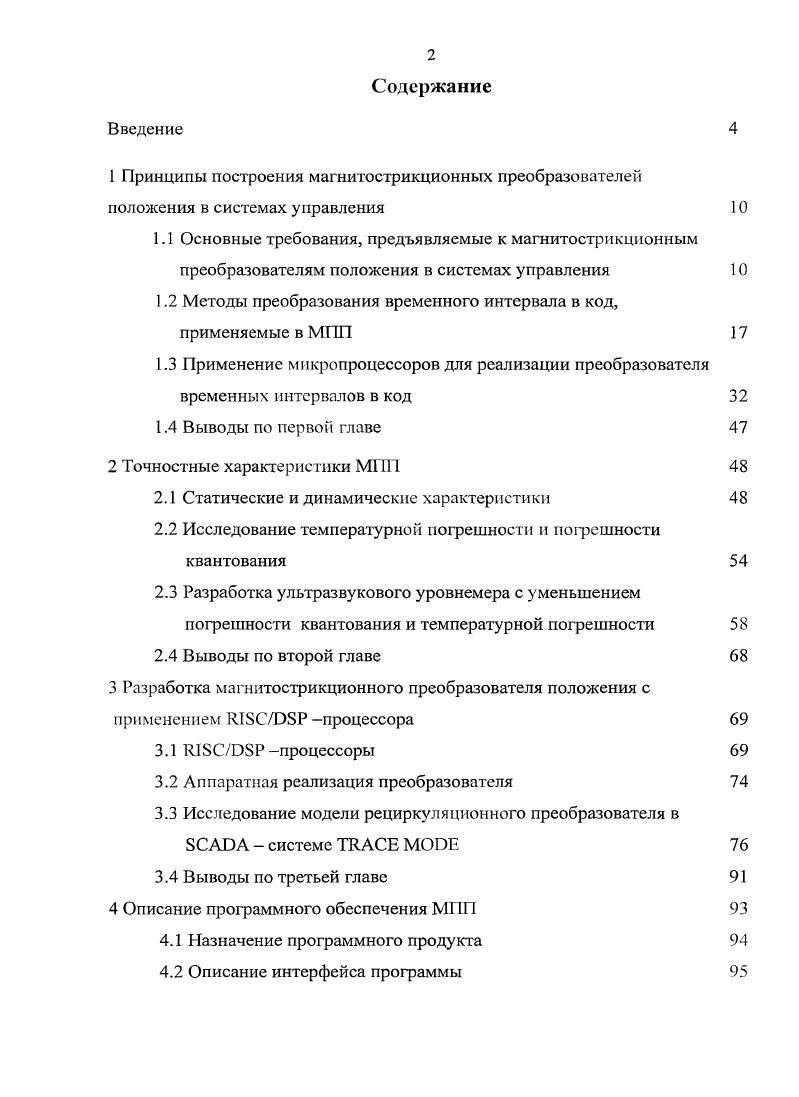

Содержание
1 Принципы построения магнитострикционных преобразователей положения в системах управления
1.1 Основные требования, предъявляемые к магнитострикционным преобразователям положения в системах управления

1.2 Методы преобразования временного интервала в код, применяемые в 1

1.3 Применение микропроцессоров для реализации преобразователя временных интервалов в код

1.4 Выводы по первой главе

2 Точностные характеристики i 1

2.1 Статические и динамические характеристики

2.2 Исследование температурной погрешности и погрешности квантования

2.3 Разработка ультразвукового уровнемера с уменьшением погрешности квантования и температурной погрешности

2.4 Выводы по второй главе

3 Разработка магнитострикционного преобразователя положения с применением I процессора
3.1 1процессоры
3.2 Аппаратная реализация преобразователя
3.3 Исследование модели рециркуляционного преобразователя в системе
3.4 Выводы по третьей главе

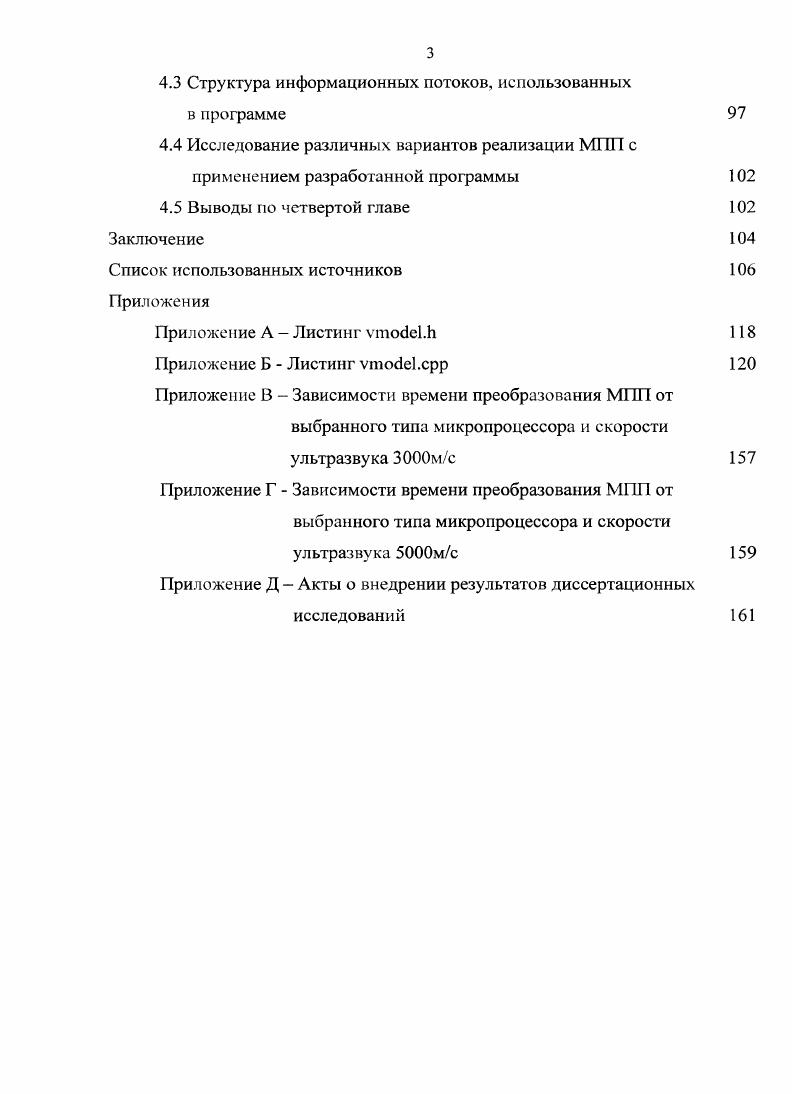

4 Описание программного обеспечения МПП
4.1 Назначение программного продукта
4.2 Описание интерфейса программы
4.3 Структура информационных потоков, использованных в программе
4.4 Исследование различных вариантов реализации МИН с применением разработанной программы
4.5 Выводы по четвертой главе Заключение
Список использованных источников


К морфологическим относятся такие признаки, как присутствие микропроцессора в цепи, наличие памяти и другие, а к функциональным признакам - наличие алгоритмической основы, свойства адаптивности, виртуальности и т. Интеллектуальным преобразователем считают преобразователь, выполняющий дополнительные функции для формирования правильного представления измеряемой или управляющей величины []. При построении интеллектуальных средств измерений должны взаимодействовать первичный преобразователь, аналого-цифровой преобразователь, микропроцессор, часто микропроцессор уже содержит аналого-цифровой преобразователь. ЭВМ и управляемая программами. В настоящее время роль интеллектуализации измерительных преобразователей велика, т. Для удовлетворения этих требований на практике часто приходится искать компромиссные решения. С целью обеспечения заданной точности приходится идти по пути усложнения структуры системы [1]. Преобразователи положения могут применяться в таких отраслях промышленности, как нефтяная, молочная и т. Рассмотрим применение преобразователей в нефтяной промышленности, например, для отгрузки нефтепродуктов и их компонентов на ОАО «Салаватнефтеоргсинтез». На рисунке 1 представлена эстакада налива жидкого аммиака в железнодорожные цистерны для дальнейшей транспортировки его к потребителю. Жидкий аммиак поступает на эстакаду из распределительного коллектора, в котором производится учет массового расхода аммиака, предусмотрена подача жидкого аммиака через фильтры, для его очистки от содержащихся в нем примесей масла. Отгрузка товарного жидкого аммиака в железнодорожные цистерны осуществляется на двухсторонней эстакаде, имеющей точки налива. В качестве датчиков уровня применяется датчик гидростатического давления (уровня) РОС 1 И, который обеспечивает непрерывное преобразование значения измеряемого параметра в унифицированный токовый сигнал 4- мА. Он устанавливается непосредственно на фланце аппарата, в котором измеряется уровень, и содержит встроенный микропроцессорный преобразователь, который улучшает характеристики датчика по метрологическим, функциональным и эксплуатационным показателям. На эстакаде налива о максимальном уровне в железнодорожной цистерне сигнализирует РОС 1И с дискретным выходным сигналом. В качестве еще одного примера рассмотрим применение преобразователей положения (ПГ1) в молочной промышленности для процесса нормализации молока на ОАО «Мелеузовский молочно-консервный комбинат». Нормализация молока представляет собой процесс доведения жирности молока до стандартной, смешиванием его с молоком иной жирности, обезжиренным молоком, сливками или сепарированным молоком. Резервуар Г6-ОМ2Г- (рисунок 2) предназначен для хранения молока и состоит из алюминиевого корпуса, защищенного стальным кожухом, пространство между которыми заполнено изоляционным пенопластом. Резервуар устанавливается на регулируемые по высоте опоры и наполняется охлажденным молоком через патрубок наполнения/опорожнения, расположенный внизу резервуара, что исключает пенообразование. Для отвода воздуха из резервуара при заполнении его молоком и для подвода воздуха при сливе молока на резервуаре предусмотрен воздушный клапан с фильтром. Г6-ОМ2Г-, оснащен поплавковым уровнемером Multicap DC 2, который работает как в жидких, так и в сыпучих средах, при температуре от минус до плюс 0°С и имеет погрешность от 1% до 2%. Вместимость резервуара составляет 0л. Также в технологическом процессе нормализации молока применяется резервуар Я1-ОСВ- (рисунок 3) для хранения обезжиренного молока. Он представляет собой термоизолированый вертикальный резервуар закрытого типа, устанавливаемый на опорах. Рабочий сосуд и облицовка изготавливаются из нержавеющей стали. Межстенное пространство заполнено фенолформальдегидным пенопластом. Коническое наклонное донышко изготавливается с минимальным количеством швов и обеспечивает полный слив продукта через штуцер наполнения/опорожнения. Емкость оснащена поплавковым уровнемером. Вместимость емкости — л. Внутренний диаметр Я1-ОСВ- - мм. Диаметр патрубка заполнения/опорожнения мм.
