Разработка и внедрение интегрированной автоматизированной системы управления технологическими процессами газотранспортного предприятия : На примере ООО "Сургутгазпром"

• Автор: Черкасский, Владимир Наумович
• Шифр специальности: 05.13.01
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Сургут
• Количество страниц: 165 с. : ил

Введение
Глава 1. Проблемы автоматизации технологических процессов транспортировки газа и конденсата в режиме реального времени

1.1 Особенности эксплуатации и автоматизации больших систем типа

газотранспортных предприятий

1.2 Интеграция многоуровневых, информационноуправляющих систем в

Отраслевую систему оперативнодиспетчерского управления ОСОДУ ЕС газоснабжения России

1.3 Техникоэксплуатационные требования, предъявляемые к системам

сбора, обработки и управления технологическими процессами в режиме реального времени системам
Глава 2. Базовое программнотехническое обеспечение системы СургутX, используемое для реализации системы управления ЦДП и компрессорными станциями газотранспортного предприятия

2.1 Техническое обеспечение системы и особенности выбора

аппаратных средств при использовании ОС X

2.2 Программное ядро и структура базы данных системы Сургут
2.3 Типовые программные решения для создания проектов АСУ ТП ГТП
2.4 Организация миниварианта системы СургутX и тестовые
испытания
Глава 3. Создание единой интегрированной информационноуправляющей системы газотранспортного предприятия организационная структура и
взаимодействие подсистем
3.1 Реализация функций оперативнодиспетчерского управления ОДУ и
моделирования технологических процессов транспорта газа
3.2 Интегрированная автоматизированная система ПХД как локальная
вычислительная сеть системы СургутX
3.3 Структура информационных связей системы ОДУ в рамках
интегрированной ИУС
3.4 Сопряжение СОДУ предприятия с моделью магистрального
газопровода I в режиме реального времени
3.5 Организация взаимодействия с ЦПДУ ОАО Газпром и ЦДП соседних
3.6 Взаимодействие с удаленными АСУ ТП компрессорными станциями и
цехами и оптимизация технических решений по организации информационного обмена между уровнями управления

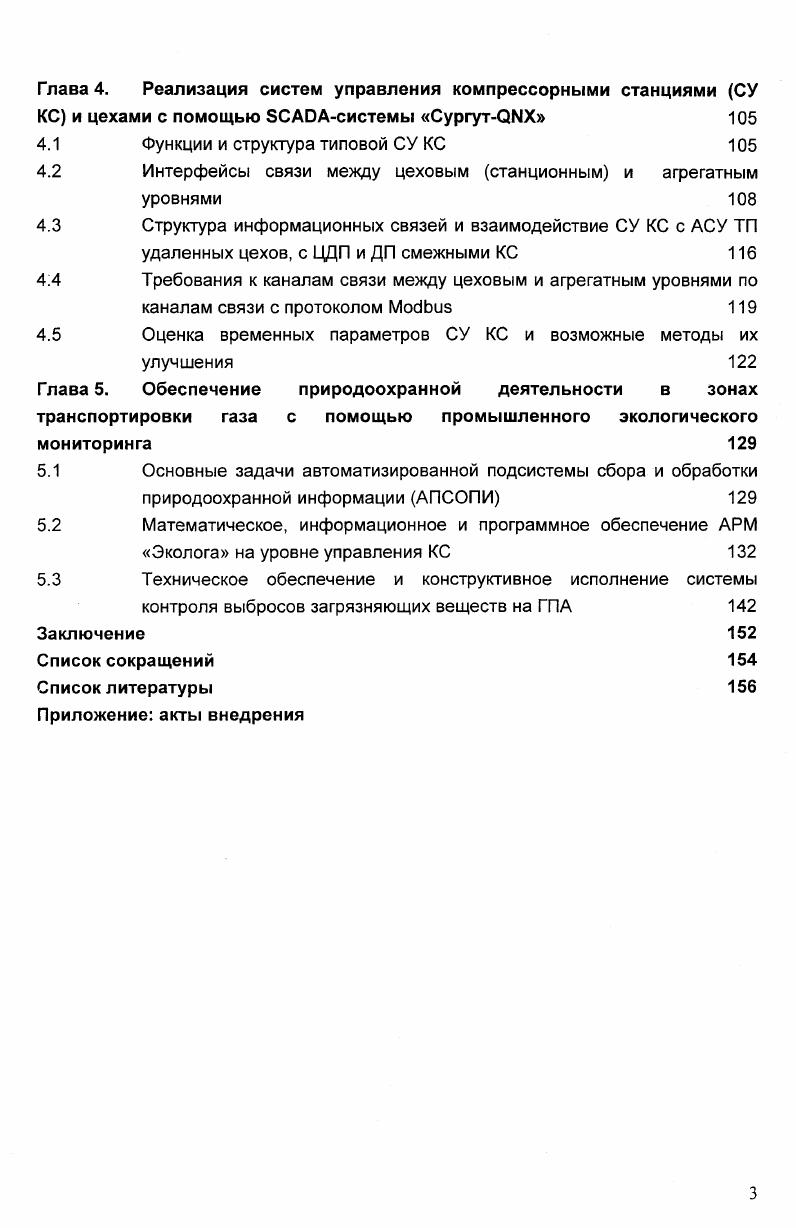

Глава 4. Реализация систем управления компрессорными станциями СУ КС и цехами с помощью БСАОАсистемы СургутСДОХ
4.1 Функции и структура типовой СУ КС
4.2 Интерфейсы связи между цеховым станционным и агрегатным
уровнями
4.3 Структура информационных связей и взаимодействие СУ КС с АСУ ТП
удаленных цехов, с ЦДП и ДП смежными КС
4.4 Требования к каналам связи между цеховым и агрегатным уровнями по
каналам связи с протоколом МобЬив
4.5 Оценка временных параметров СУ КС и возможные методы их
улучшения
Глава 5. Обеспечение природоохранной деятельности в зонах транспортировки газа с помощью промышленного экологического
мониторинга
5.1 Основные задачи автоматизированной подсистемы сбора и обработки
природоохранной информации АПСОПИ
5.2 Математическое, информационное и программное обеспечение АРМ
Эколога на уровне управления КС
5.3 Техническое обеспечение и конструктивное исполнение системы
контроля выбросов загрязняющих веществ на ГПА
Заключение
Список сокращений
Список литературы


Одним из основных требований к ИУС ГТП является обеспечение ее функционирования в режиме реального времени, поэтому оптимизация технических решений по организации информационного обмена между уровнями управления является первоочередной задачей. Представленная в данной главе интегрированная модель АСУ предприятия является достаточно универсальной и ее можно использовать при автоматизации структурных подразделений ОАО Газпром. Четвертая глава посвящена построению технической и организационной основы АСУ ТП ГТП автоматизации компрессорных станций, которые являются основной производственной единицей ГТП. В общей структуре предприятия КС является нижним уровнем оперативнодиспетчерского управления, который охватывает все уровни сбора информации от датчиков и исполнительных механизмов до систем обработки и хранения. Глава содержит различные варианты построения СУ типовой КС и их сравнительный анализ. Особенностью реализации данной СУ КС является совмещение функций ДП станции с ДП одного из КЦ на одних ПТС. КС оборудования для реализации функций управления КЦ. Несмотря на распределенную структуру построения систем управления, СУ КС представляет собой целостную структуру, объединенную с помощью коммуникационных интерфейсов с открытым протоколом и единым или стыкующимся между собой программным обеспечением. ПТС различных производителей в рамках СУ КС. Определены требования к каналам связи между цеховым и агрегатным уровнем. Проведена доработка схемы СУ КС КЦ для уменьшения времени задержки информации в каналах связи с цеховым и агрегатным уровнем. Для совершенствования структурной схемы СУ КС представлены несколько способов, представляющих собой реализацию специальных алгоритмов обработки и передачи информации, уменьшение информационных потоков за счет правильного выбора периодичности опроса параметров, введение интегральных параметров и т. В пятой главе представлена автоматизированная подсистема сбора и обработки природоохранной информации АПСОПИ, создаваемая в рамках программы Создания и внедрения системы производственноэкологического мониторинга объектов РАО Газпром. АПСОПИ интегрирована в АСУ ТП компрессорной станции и предусматривает решение природоохранных задач как производств предприятия, так и социальной сферы, связанной с ним. В результате анализа производств КС, а также требований органов Госкомприроды в АПСОПИ реализован необходимый объем задач, связанных непосредственно с контролем природоохранных показателей. АПСОПИ производит фактический учет выбросов и сбросов вредных веществ, их сравнительную оценку с нормативными значениями и выдачу рекомендаций по выбору оптимальных режимов работы технологического оборудования, что позволяет осуществлять текущий количественный контроль, ситуационный анализ экологической обстановки в зоне действия системы. Система может быть использована на различных объектах отрасли. Количество контрольных пунктов замера выбросов вредных веществ от газоперекачивающих агрегатов или других объектов определяется возможностями контрольного прибора, территориальным размещением объектов и линиями доставки пробы. Общие перечни экологических показателей атмосферы, воды и почвы, контролируемых в соответствии с нормативными документам Госкомприроды, уточняются региональными органами в соответствии с особенностями реальных условий. Реализация производственного экологического контроля ввиду большого объема работ и требуемых финансовых затрат проводится поэтапно с учетом последующего наращивания и развития подсистемы, интегрирования вновь вводимых элементов с ранее реализованными, а также интегрирования АПСОПИ с АСУ предприятия в целом. Таким образом, в данной диссертационной работе была решена научная задача в области автоматизации предприятий газовой отрасли, имеющая важное, актуальное значение. Она заключается в создании совокупности организационных, техникоэкономических и математических методов и решений для создания и внедрения сложных корпоративных информационноуправляющих систем и оптимизации их структуры. Автор благодарит научного руководителя, к. Костюкова Валентина Ефимовича, к. Иванова Игоря Алексеевича и к. Лотову Оксану Викторовну за помощь в проведении настоящей работы.
