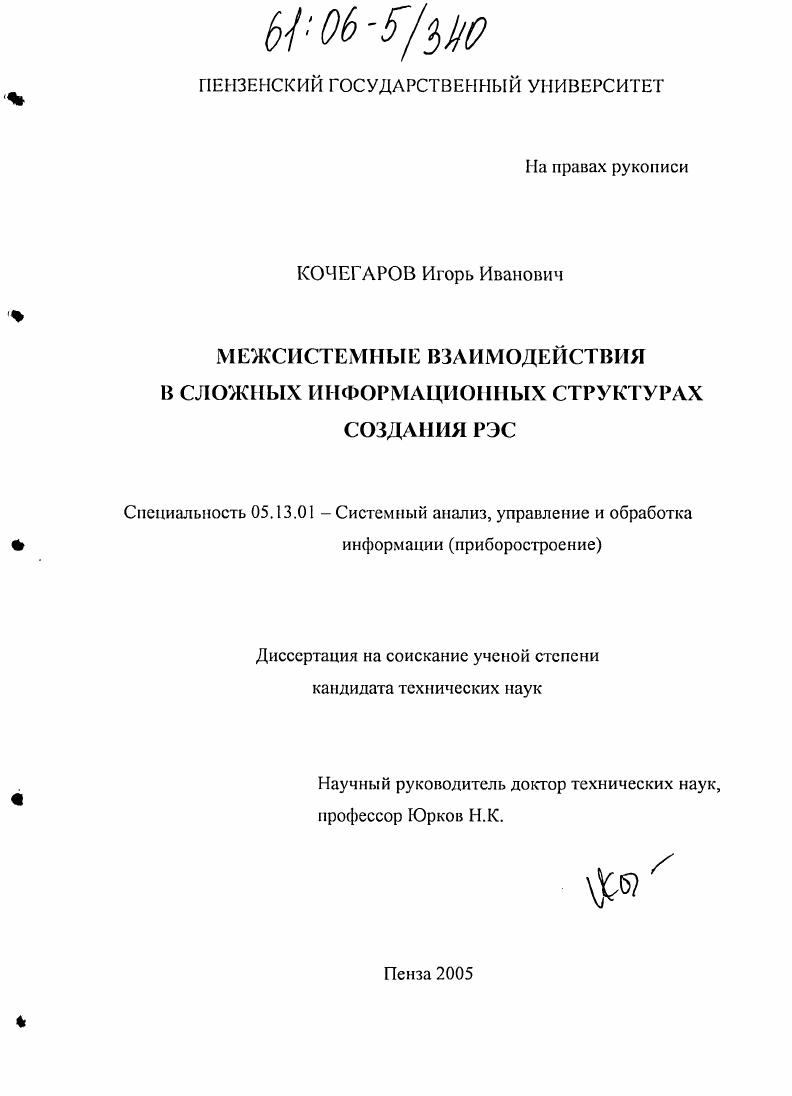

Межсистемные взаимодействия в сложных информационных структурах создания РЭС

• Автор: Кочегаров, Игорь Иванович
• Шифр специальности: 05.13.01
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Пенза
• Количество страниц: 179 с. : ил.

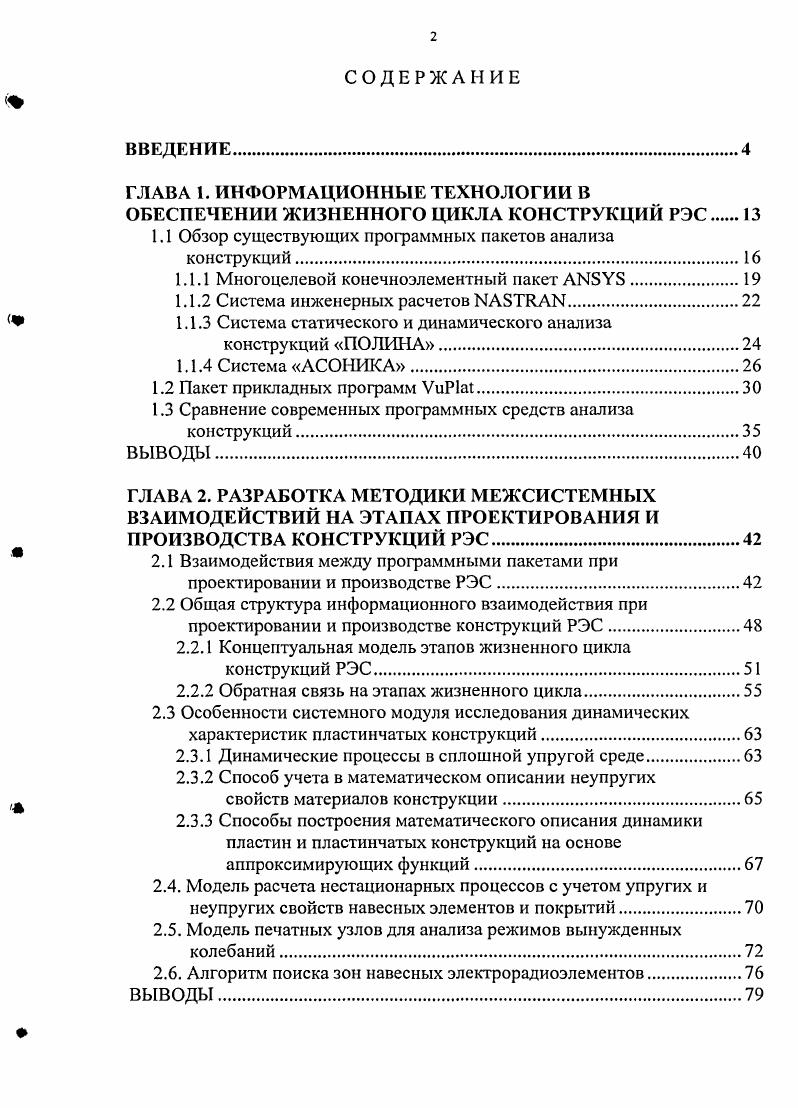

СОДЕРЖАНИЕ
ВВЕДЕНИЕ.

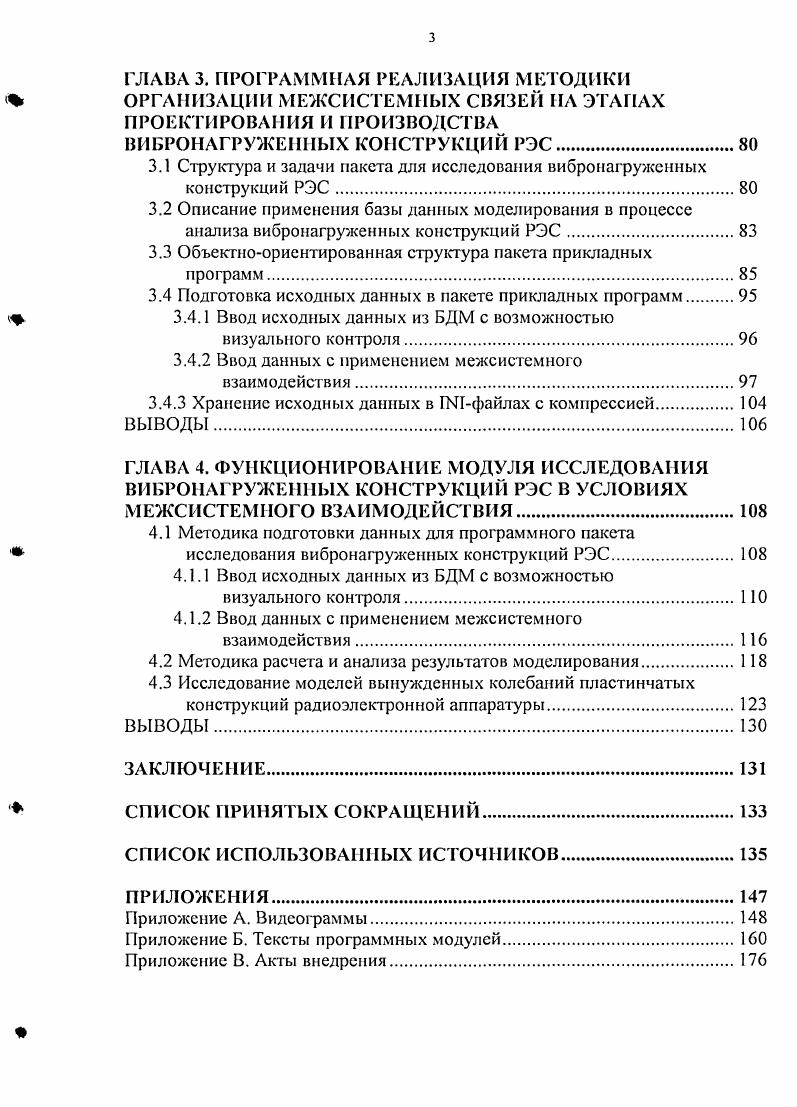

ГЛАВА 1. ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ В ОБЕСПЕЧЕНИИ ЖИЗНЕННОГО ЦИКЛА КОНСТРУКЦИЙ РЭС

1.1 Обзор существующих программных пакетов анализа

конструкций

1.1.1 Многоцелевой конечноэлементный пакет

1.1.2 Система инженерных расчетов .

1.1.3 Система статического и динамического анализа

конструкций ПОЛИНА.

1.1.4 Система АСОНИКА.

1.2 Пакет прикладных программ V.

1.3 Сравнение современных программных средств анализа
конструкций
ГЛАВА 2. РАЗРАБОТКА МЕТОДИКИ МЕЖСИСТЕМНЫХ ВЗАИМОДЕЙСТВИЙ НА ЭТАПАХ ПРОЕКТИРОВАНИЯ И ПРОИЗВОДСТВА КОНСТРУКЦИЙ РЭС
Л 2.1 Взаимодействия между программными пакетами при
проектировании и производстве РЭС
2.2 Общая структура информационного взаимодействия при
проектировании и производстве конструкций РЭС
2.2.1 Концептуальная модель этапов жизненного цикла
конструкций РЭС
2.2.2 Обратная связь на этапах жизненного цикла.
2.3 Особенности системного модуля исследования динамических
характеристик пластинчатых конструкций.
2.3.1 Динамические процессы в сплошной упругой среде
2.3.2 Способ учета в математическом описании неупругих
свойств материалов конструкции
2.3.3 Способы построения математического описания динамики
пластин и пластинчатых конструкций на основе аппроксимирующих функций.
2.4. Модель расчета нестационарных процессов с учетом упругих и неупругих свойств навесных элементов и покрытий
2.5. Модель печатных узлов для анализа режимов вынужденных колебаний
2.6. Алгоритм поиска зон навесных электрорадиоэлементов

ГЛАВА 3. ПРОГРАММНАЯ РЕАЛИЗАЦИЯ МЕТОДИКИ ОРГАНИЗАЦИИ МЕЖСИСТЕМНЫХ СВЯЗЕЙ НА ЭТАПАХ ПРОЕКТИРОВАНИЯ И ПРОИЗВОДСТВА
ВИБРОНАГРУЖЕИНЫХ КОНСТРУКЦИЙ РЭС.
3.1 Структура и задачи пакета для исследования вибронагружеиных
конструкций РЭС
3.2 Описание применения базы данных моделирования в процессе
анализа вибронагружеиных конструкций РЭС.
3.3 Объектноориентированная структура пакета прикладных
программ.
3.4 Подготовка исходных данных в пакете прикладных программ.
3.4.1 Ввод исходных данных из БДМ с возможностью визуального контроля
3.4.2 Ввод данных с применением межсистемного взаимодействия
3.4.3 Хранение исходных данных в ЮТфайлах с компрессией
ВЫВОДЫ.
ГЛАВА 4. ФУНКЦИОНИРОВАНИЕ МОДУЛЯ ИССЛЕДОВАНИЯ ВИБРОНАГРУЖЕИНЫХ КОНСТРУКЦИЙ РЭС В УСЛОВИЯХ МЕЖСИСТЕМНОГО ВЗАИМОДЕЙСТВИЯ.
4.1 Методика подготовки данных шя программного пакета
исследования вибронагружеиных конструкций РЭС
4.1.1 Ввод исходных данных из БДМ с возможностью
визуального контроля.
4.1.2 Ввод данных с применением межсистемного
взаимодействия.
4.2 Методика расчета и анализа результатов моделирования
4.3 Исследование моделей вынужденных колебаний пластинчатых
конструкций радиоэлектронной аппаратуры
ВЫВОДЫ.
ЗАКЛЮЧЕНИЕ.
СПИСОК ПРИНЯТЫХ СОКРАЩЕНИЙ.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Современные системы обеспечения ЖЦ радиоэлектронных средств представляют собой сложные программные пакеты, включающие подсистемы автоматизации планирования и управления, управленческие информационные системы, используемые в масштабе всего предприятия, а также интегрированные системы автоматизированного проектирования и технологической подготовки производства (САПР/АС ТПП). Процесс организации и проведения моделирования включает в себя этапы, которые, как правило, реализуются специалистами различных профилей - от эксперта по конкретной предметной области до программиста. При этом возникают определенные трудности по адекватному преобразованию модели исследуемой системы от декларативного к программно-алгоритмическому представлению. Для решения таких проблем используются технологии, позволяющие строить формальные описания структуры и задач моделирования, осуществлять анализ и оценку качества проекта и генерировать, полностью или частично, исполнительную среду, обеспечивающую реализацию моделирования. Технологии такого типа получили названия CASE (Computer Aided Software Engineering). Развитие современных информационных технологий связано с дальнейшим расширением интеграционных процессов как в области поддержки постпроизводственных этапов жизненного цикла объектов промышленного производства, так и по интеграции самой производственной среды. Эти аспекты развития промышленных информационных технологий нашли отражение в концепции создания, поддержки и применения единой «информационной» модели на всех этапах жизненного цикла продукции - от ее проектирования до эксплуатации и утилизации — CALS-технологий (Continuous Acquisition Life-cyclc Support) []. Интеграционные процессы CALS-технологии признаны сегодня одним из центральных направлений развития крупных производственных комплексов в таких областях, как авиастроение, автомобилестроение, судостроение, приборостроение, радиоэлектроника, космическая промышленность. Особенностью подобных процессов является участие в проектах и технологических цепочках множества предприятий, включая различных поставщиков, разрабатывающие организации и т. Основой CALS-технологии является безбумажное, т. Концепция CALS-технологии основана на обеспечении непрерывной информационной поддержки изделия в течение всего жизненного цикла. Наибольшее влияние концепция CALS-технологии оказала на интеграцию производственных и постпроизводственных фаз жизненного цикла изделия на основе использования единой информационной модели (электронного макета изделия), т. Использование электронного макета, помимо компактности, надежности и адекватности документального отображения объекта, открывает принципиально новые возможности по управлению разработкой и производством объекта, а также по поддержке жизненного цикла объекта на всех этапах его эксплуатации. Подобные аспекты базируются на возможности прямого использования в структурах электронного макета моделирования и операционных систем, баз данных и экспертных систем. Концепция электронного макета не является новацией в проектнопроизводственных средах, она эксплуатируется уже многие годы в виде информационных моделей в сквозных системах «проектирование-производство». За последние годы методология электронного макета получила широкое развитие в постпроизводственных фазах []. Следует особо остановиться на экономическом эффекте, который дает внедрение САЬБ-технологий вообще и имитационного моделирования в частности. Единое информационное пространство позволяет получать оперативный доступ к требуемой документации, что ускоряет разработку изделий в целом. Безбумажные технологии также делают процесс проектирования более удобным. Темпы развития современной техники вынуждают разработчиков проектировать и производить РЭС в достаточно короткие сроки. При этом для РЭС, использующихся на подвижных объектах, необходимо проводить большой комплекс испытаний при различных видах воздействий (удары, вибрации). На это уходят большие ресурсы, как материальные, так и временные, что сказывается на сроках разработки и конечной цене изделия.
