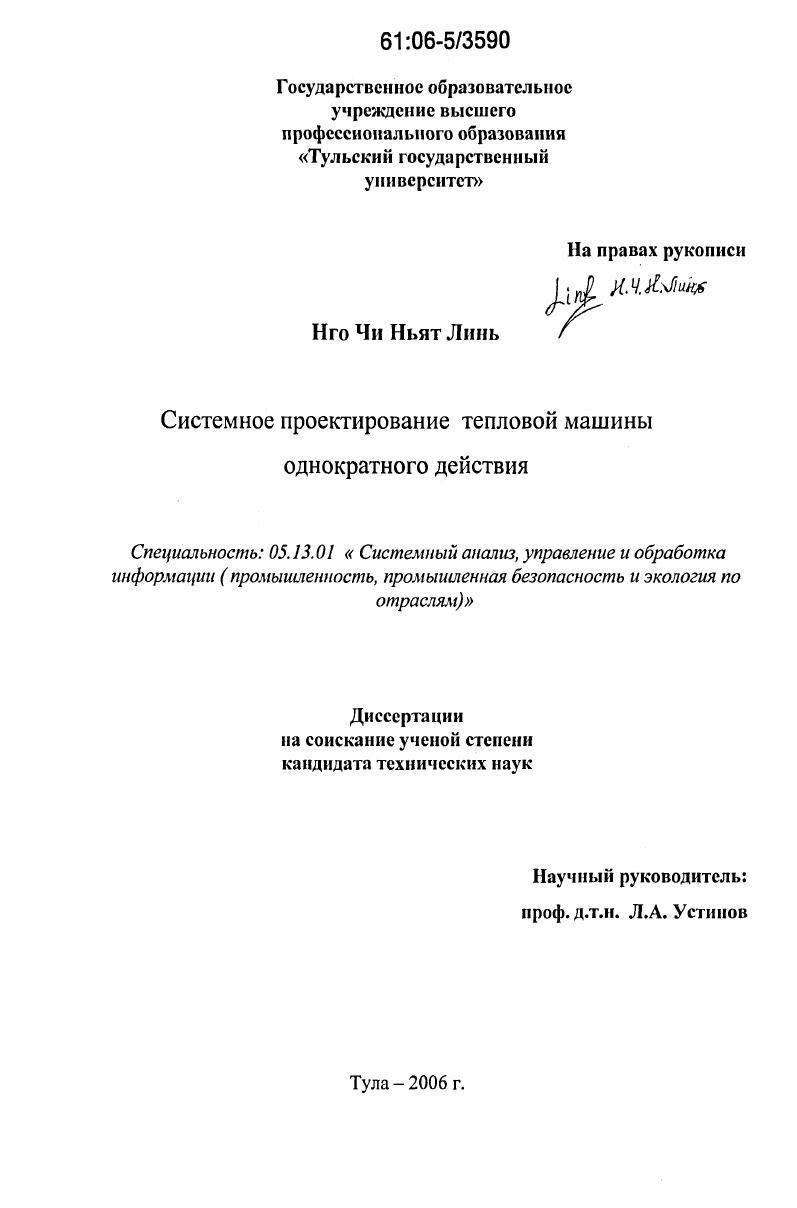

Системное проектирование тепловой машины однократного действия

• Автор: Нго Чи Ньят Линь
• Шифр специальности: 05.13.01
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Тула
• Количество страниц: 106 с. : ил.

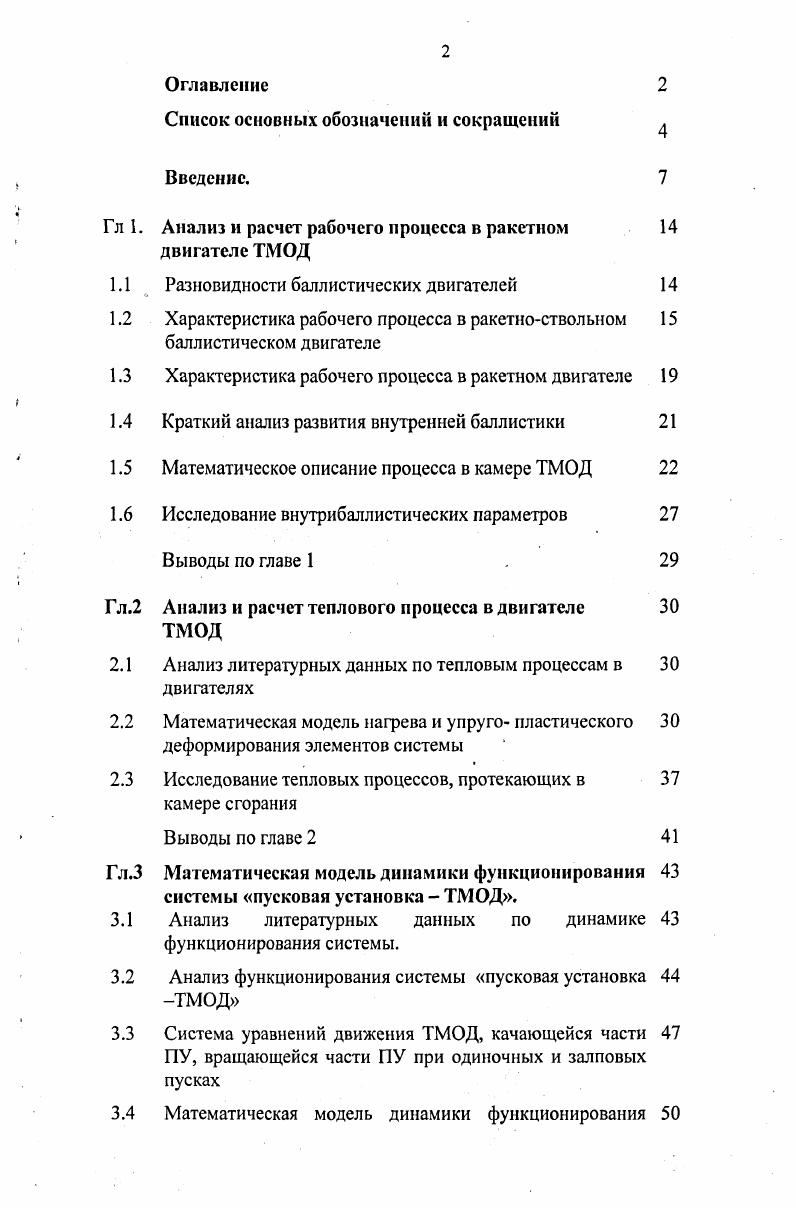

Оглавление

Список основных обозначений и сокращений

Введение.

Гл I. Анализ и расчет рабочего процесса в ракетном двигателе ТМОД

Разновидности баллистических двигателей

1.2 Характеристика рабочего процесса в ракетноствольном баллистическом двигателе

1.3 Характеристика рабочего процесса в ракетном двигателе

1.4 Краткий анализ развития внутренней баллистики

1.5 Математическое описание процесса в камере ТМОД

1.6 Исследование внутрибаллистических параметров

Выводы по главе 1

Гл.2 Анализ и расчет теплового процесса в двигателе ТМОД
2.1 Анализ литературных данных по тепловым процессам в двигателях
2.2 Математическая модель нагрева и упруго пластического деформирования элементов системы
2.3 Исследование тепловых процессов, протекающих в камере сгорания
Выводы по главе 2
Гл.З Математическая модель динамики функционирования системы пусковая установка ТМОД.
3.1 Анализ литературных данных по динамике функционирования системы.
3.2 Анализ функционирования системы пусковая установка ТМОД
3.3 Система уравнений движения ТМОД, качающейся части ПУ, вращающейся части ПУ при одиночных и залповых пусках
3.4 Математическая модель динамики функционирования
установки при комплексном подходе определения параметров тепловой машины
3.5 Система уравнений силового и теплового взаимодействия газовой струи с преградой
3.6 Определение динамических характеристик ПМ ТМОД
Выводы по главе 3 Гл.4 Системное проектирование ТМОД
4.1 Общие положения теории технических систем
4.2 Формулировка задачи проектирования
4.3 Формирование критериев
4.4 Методология системного подхода определения параметров
4.5 Синтез параметров системы
4.5.1 Ограничения при синтезе параметров
4.5.2 Процедура синтеза основных конструкционных и эксплуатационных характеристик
Выводы по главе
Заключение
Библиографический список
Список основных обозначений и сокращений Обозначения
А параметр в зависимости скорости горения от давления
а коволюм газа
ог0 коэффициент теплопередачи
Б термохимическая константа
В параметр в зависимости скорости горения от давления с теплоемкость
С коэффициент тяги
Д диаметры
А плотность заряжания
е толщина сгоревшего слоя топливного элемента ТЭ с начальная толщина горящего свода ТЭ е относительная доля масса
Б площадь поперечного сечения сопла
сила топлива
единичный импульс
импульс силы
к отношение теплоемкостей
сс, к,Я, ц коэффициенты формы ТЭ
се, к критерий Победоносцева
Я теплопроводность
М,т масса
у показатель степени в зависимости скорости горения от давления Р, Я сила
Р давление
П удельный приход энергии
2 количество теплоты д удельный тепловой поток
К газовая постоянная р плотность
5поверхность
5 площадь поперечного сечения трубы а относительная поверхность горения ТЭ
Т температура
время
р коэффициент учета второстепенных работ и внутренняя энергия газа и удельная внутренняя энергия газа
V скорость газа
V скорость аппарата
Уа скорость аппарата в конце активного участка
Хтах максимальная дальность полета
У объем рабочей полости и удельный объем со масса топлива
Ф угловые отклонения ПУ в вертикальной плоскости
угловые отклонения ПУ в горизонтальной плоскости х,у,г координаты
приход расход энергии относительная толщина сгоревшего слоя ТЭ ц относительное количество сгоревшей части топлива Ко критерий эффективности.
Индексы
е эффективный дн дно канала трубы к момент окончания горения топлива км камера
x максимальный и наружный пач начальный норм нормальный т топливо
Сокращения
АМС аппаратометательная система
БД баллистический двигатель
БДТТ баллистический двигатель твердого топлива ВС воспламенительный состав
СРВ Социалистическая Республика Вьетнам
КВ комплекс вооружения
ИМ пусковая машина
ПУ пусковая установка
РД ракетный двигатель
РДТТ ракетный двигатель твердого топлива
ТТ твердое топливо
ТЭ топливный элемент
ТМОД тепловая машина однократного действия.
Введение
Актуальность


Введение. Гл I. Гл. Гл. З Математическая модель динамики функционирования системы пусковая установка ТМОД. Анализ литературных данных по динамике функционирования системы. Выводы по главе 3 Гл. ТЭ ц относительное количество сгоревшей части топлива Ко критерий эффективности. ТМОД тепловая машина однократного действия. Актуальность работы. Тепловые машины однократного действия ТМОД, рассматриваемые в работе представляют собой разновидность многозарядных ракетных образцов вооружения. Анализируя развитие ТМОД за последние десятилетия, можно сделать вывод внимание специалистов к этому классу систем, как в нашей стране СРВ так и за рубежом, возрастает. Если до середины х годов разработки этих систем велись в основном в СССР, США, ФРГ, Китае, то в последние десятилетия число государств, разрабатывающих и эксплуатирующих ТМОД превысило . В е годы задачи огневой поддержки в армиях ведущих стран НАТО возлагались, в основном, на ствольную артиллерию. Исходя из этого тепловые машины однократного действия состоящие на вооружении армий США и некоторых европейских стран НАТО могли выполнять ограниченное число боевых задач и дальнейшего развития не получали . Повышению интереса к тепловым машинам однократного действия способствовала в известной степени возросшая необходимость борьбы с бронированными целями, а также заинтересованность ряда стран ФРГ, Италии, Испании, Израиля, Индии, Китая и др. Тепловые машины однократного действия способны решать большой круг огневых задач. При этом большинство огневых задач решается с меньшими затратами сил и средств, а эффективность воздействия по групповым целям приближается к тактическому ядерному оружию малой мощности. Боевые машины с ТМОД работают залпом, группами и одиночными выстрелами, а также предназначены для транспортирования ТМОД в направляющих. Для обеспечения подготовки ТМОД к полету и управления ими применяются разнообразные бортовые, наземные и другие устройства и оборудование. Особенности функционирования ТМОД обеспечивают малую продолжительность работы боевой машины. Их боевая эффективность в огромной степени зависит от боевых характеристик образца ТМОД. Задачами ТМОД могут быть уничтожение, разрушение, подавление и изнурение противника. Уничтожение цели заключается в нанесении ей таких потерь повреждений, после которых она полностью теряет свою боеспособность. Разрушение цели заключается в приведении ее в непригодное для дальнейшего использования состояние. Подавление цели заключается в нанесении ей потерь повреждений и в создании таких условий, при которых она временно лишается боеспособности, ограничивается ее маневр или нарушается управление. Изнурение заключается в моральнопсихологическом воздействии на живую силу противника ведением беспокоящего огня ограниченным количеством орудий и боеприпасов в течение установленного времени. При дистанционном минировании задачей стрельбы может быть постановка прикрывающих и сковывающих минных полей.
