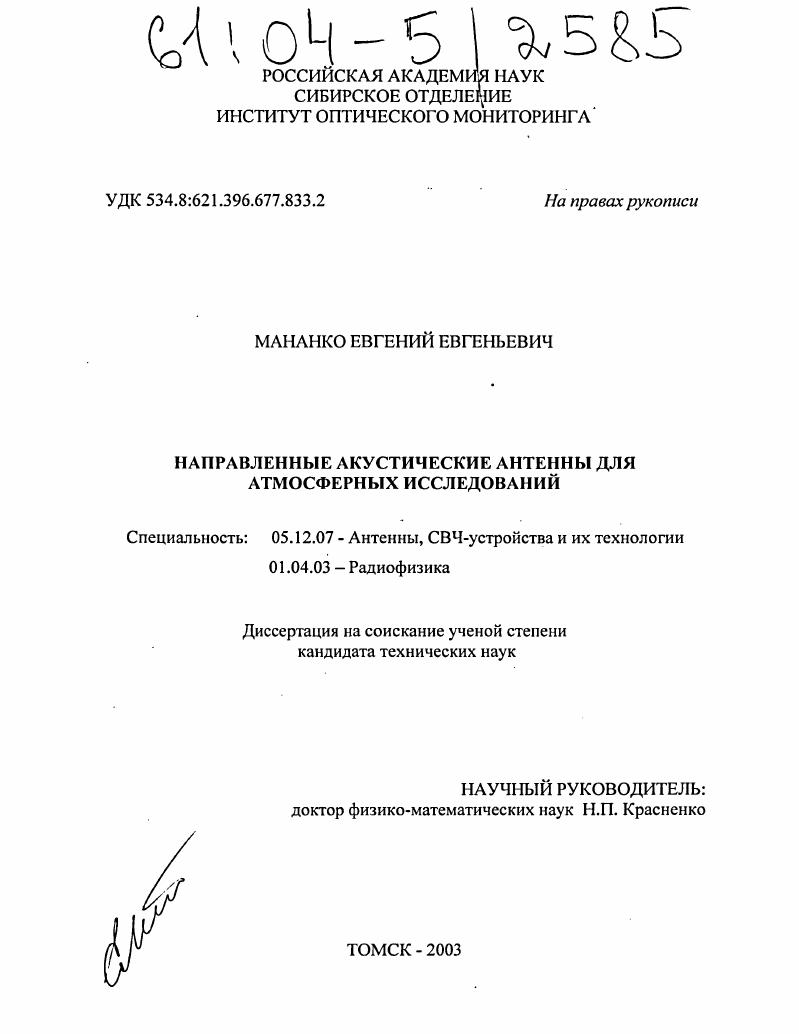

Направленные акустические антенны для атмосферных исследований

• Автор: Мананко, Евгений Евгеньевич
• Шифр специальности: 05.12.07, 01.04.03
• Научная степень: Кандидатская
• Год защиты: 2003
• Место защиты: Томск
• Количество страниц: 216 с. : ил.

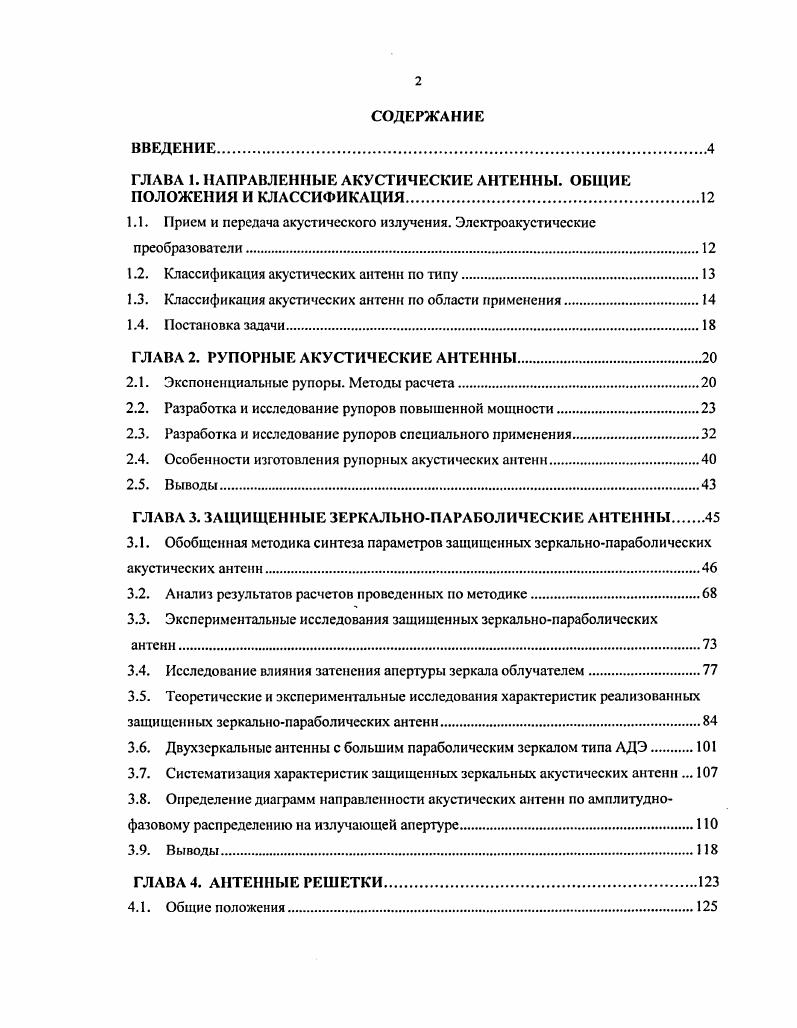

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

ГЛАВА 1. НАПРАВЛЕННЫЕ АКУСТИЧЕСКИЕ АНТЕННЫ. ОБЩИЕ ПОЛОЖЕНИЯ И КЛАССИФИКАЦИЯ.

1.1. Прием и передача акустического излучения. Электроакустические

преобразователи.

1.2. Классификация акустических антенн по типу.

1.3. Классификация акустических антенн по области применения.

1.4. Постановка задачи.

ГЛАВА 2. РУПОРНЫЕ АКУСТИЧЕСКИЕ АНТЕННЫ

2.1. Экспоненциальные рупоры. Методы расчета.

2.2. Разработка и исследование рупоров повышенной мощности.

2.3. Разработка и исследование рупоров специального применения.
2.4. Особенности изготовления рупорных акустических антенн.
2.5. Выводы
ГЛАВА 3. ЗАЩИЩЕННЫЕ ЗЕРКАЛЬНОПАРАБОЛИЧЕСКИЕ АНТЕННЫ
3.1. Обобщенная методика синтеза параметров защищенных зеркальнопараболических
акустических антенн.
3.2. Анализ результатов расчетов проведенных по методике.
3.3. Экспериментальные исследования защищенных зеркальнопараболических
3.4. Исследование влияния затенения апертуры зеркала облучателем.
3.5. Теоретические и экспериментальные исследования характеристик реализованных
защищенных зеркальнопараболических антенн
3.6. Двухзеркальные антенны с большим параболическим зеркалом типа АДЭ
3.7. Систематизация характеристик защищенных зеркальных акустических антенн .
3.8. Определение диаграмм направленности акустических антенн но амплитуднофазовому распределению на излучающей апертуре
3.9. Выводы.
ГЛАВА 4. АНТЕННЫЕ РЕШЕТКИ
4.1. Общие положения

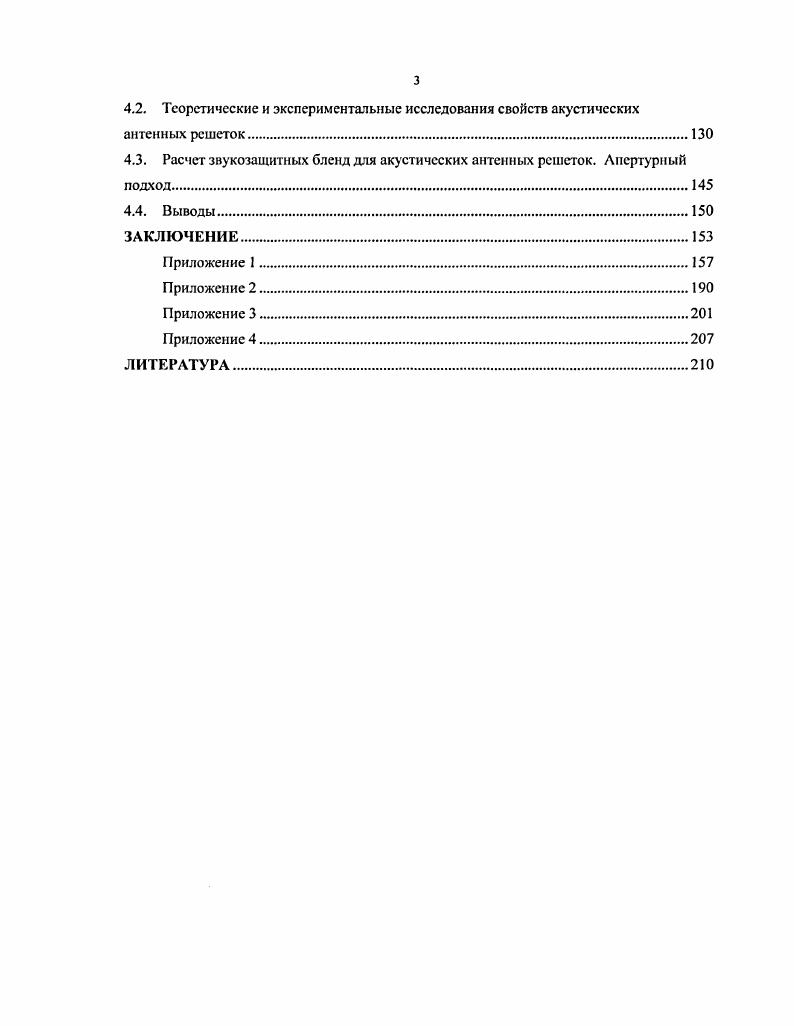

4.2. Теоретические и экспериментальные исследования свойств акустических антенных решеток.
4.3. Расчет звукозащитных бленд для акустических антенных решеток. Апертурный подход.
4.4. Выводы
ЗАКЛЮЧЕНИЕ.
Приложение 1
Приложение 2
Приложение 3
Приложение 4
ЛИТЕРАТУРА


Помимо самостоятельного применения, рупорные антенны являются основной составной частью большинства перечисленных в предыдущей главе антенн зеркальные антенны, антенные решетки и т. Как было показано ранее см. Наиболее часто применяются экспоненциальные рупоры. Ниже описаны методы расчета параметров и исследования свойств экспоненциальных рупоров. Также рассмотрены особенности разработки рупоров повышенной мощности и рупоров специального применения рупоров применяемых в качестве облучателей двухзеркальных антенн и рупоров с защитой от осадков. Рупорная антенна используется для согласования собственного сопротивления излучателя, малого по сравнению с длиной волны, с волновым сопротивлением среды воздуха. Она представляет собой расширяющуюся по определенному закону трубу, в узком конце которой в горле помещается подвижная механическая система антенны. На практике приходится иметь дело с рупорами конечной длины, что нарушает плавный ход сопротивления излучения излучателя. Эго нарушение вызвано отражением волн у выходного отверстия рупора устья. Так же следует учесть тот факт, что при соблюдении таких параметров, направленность рупорной антенны в довольно широких пределах от 4оКр до оэкр практически остается постоянной и се можно представить в виде эллипса с эксцентриситетом с 0. Экспоненциальные рупоры. На рис. Рис. На рис. Рис. Зависимость эксцентриситета рупора от соотношения
Также для оценки характеристики направленности рупорной антенны пригодна формула оценки ширины главного лепестка, применяющаяся для аперту рных антенн
0.
