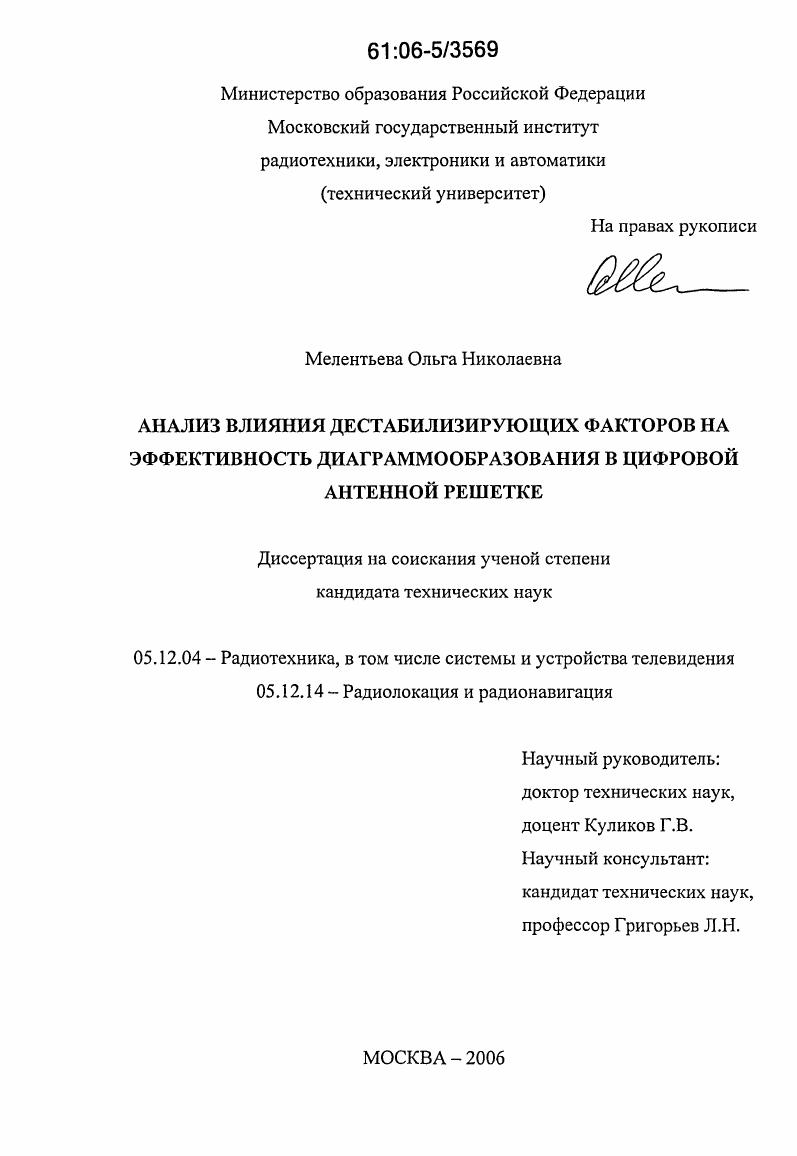

Анализ влияния дестабилизирующих факторов на эффективность диаграммообразования в цифровой антенной решетке

• Автор: Мелентьева, Ольга Николаевна
• Шифр специальности: 05.12.04, 05.12.14
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Москва
• Количество страниц: 126 с. : ил.

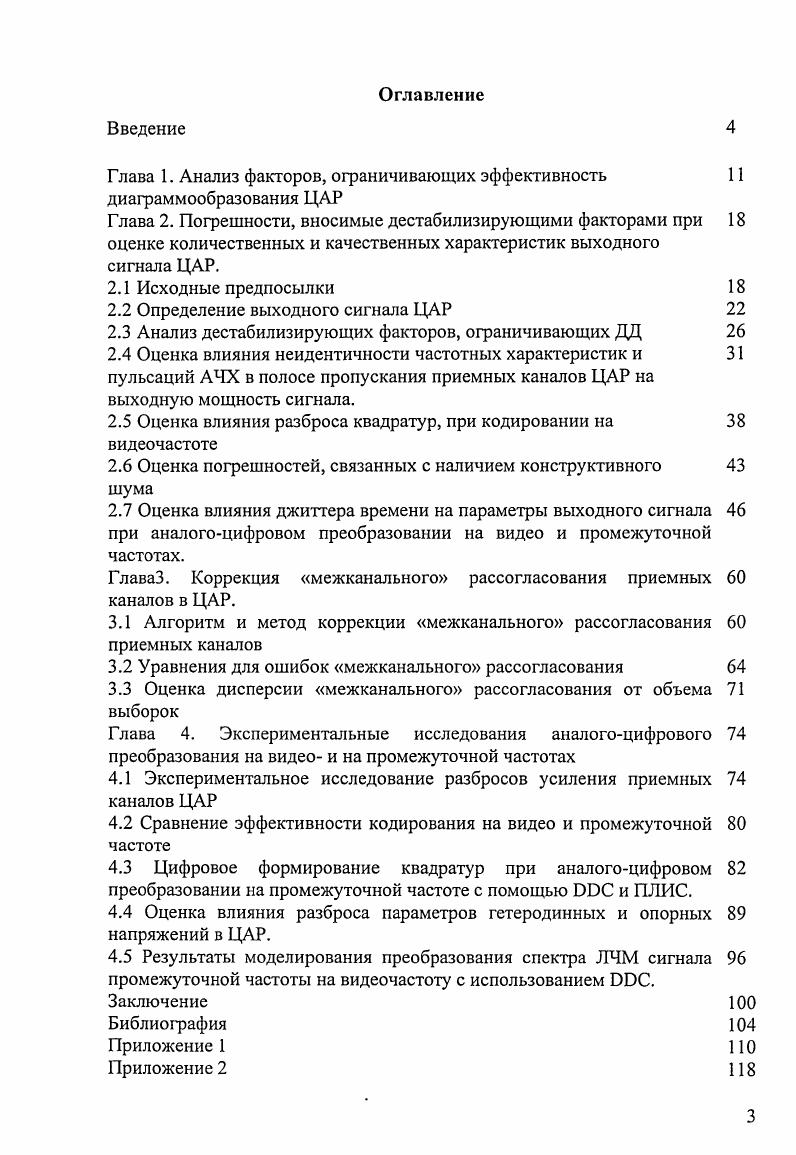

Оглавление
Введение

Глава 1. Анализ факторов, ограничивающих эффективность

диаграммообразования ЦАР

Глава 2. Погрешности, вносимые дестабилизирующими факторами при оценке количественных и качественных характеристик выходного сигнала ЦАР.

2.1 Исходные предпосылки

2.2 Определение выходного сигнала ЦАР

2.3 Анализ дестабилизирующих факторов, ограничивающих ДД

2.4 Оценка влияния неидеитичности частотных характеристик и пульсаций АЧХ в полосе пропускания приемных каналов ЦАР на выходную мощность сигнала.

2.5 Оценка влияния разброса квадратур, при кодировании на видеочастоте

2.6 Оценка погрешностей, связанных с наличием конструктивного шума

2.7 Оценка влияния джиттера времени на параметры выходного сигнала при аналогоцифровом преобразовании на видео и промежуточной частотах.
ГлаваЗ. Коррекция межканального рассогласования приемных каналов в ЦАР.
3.1 Алгоритм и метод коррекции межканального рассогласования приемных каналов
3.2 Уравнения для ошибок межканального рассогласования
3.3 Оценка дисперсии межканального рассогласования от объема выборок
Глава 4. Экспериментальные исследования аналогоцифрового преобразования на видео и на промежуточной частотах
4.1 Экспериментальное исследование разбросов усиления приемных каналов ЦАР
4.2 Сравнение эффективности кодирования на видео и промежуточной частоте
4.3 Цифровое формирование квадратур при аналогоцифровом преобразовании на промежуточной частоте с помощью ЭЭС и ПЛИС.
4.4 Оценка влияния разброса параметров гетеродинных и опорных напряжений в ЦАР.
4.5 Результаты моделирования преобразования спектра ЛЧМ сигнала промежуточной частоты на видеочастоту с использованием ЭЭС.
Заключение
Библиография


Стремительное развитие микроэлектронной цифровой и аналоговой элементной базы и появление новых компонентов позволяет по иному подойти к разработке и конструированию приемных каналов применительно к ЦАР. Потенциальные характеристики и возможности цифрового диаграммообразования весьма велики, однако на практике в полной мере пока не реализованы. В практической деятельности важно знать, в какой мере эти потенциальные возможности реализуемы и что ограничивает возможность их реализации. К настоящему времени решением этих задач занимались ряд известных ученых и специалистов, например, Бартон П. Ратынский М. В., Монзиго P. A., Миллер Т. У., Воскресенский Д. И., Канащенков А. И. В той или иной мере анализ их работ изложен в первом разделе диссертации. Однако, не смотря на проведенные исследования, некоторые вопросы еще далеки до своего полного решения. Все вышесказанное определяет актуальность данной работы, направленной на обеспечение высокой эффективности функционирования устройств цифрового диаграммообразования существующих и перспективных радиолокационных систем различного назначения. Целью диссертационной работы является определение основных причин, ограничивающих динамический диапазон радиолокационных систем с ЦАР, и разработка научно-обоснованных технических решений, направленных на повышение эффективности цифрового диаграммообразования. ЦАР. JM сигнала промежуточной частоты на видеочастоту с использованием DDC, с помощью которой было проведено исследование этого преобразования. ЦАР потенциальный ДЦ составляет дБ. С учетом устранимых помех ДЦ уменьшается до дБ при аналогичном количестве приемных каналов. ДЦ во втором случает на дБ больше и составляет дБ. ЦФ при аналого-цифровом преобразовании на ГР-1, при изменении СКО тактовых импульсов от до пс статистические характеристики конструктивного шума практически не изменяются. При этом ДЦ составляет дБ для входного сигнала на частоте МГц при СКО 3 пс. ЦАР РЛС. ВНРТИРТ». Результаты работы использованы в учебном процессе на кафедре радиоприемных устройств и базовой кафедре 5 МИРЭА при разработке лекционных курсов и лабораторного практикума по дисциплинам «Радиоприемные устройства», «Цифровые устройства и микропроцессоры», «Цифровая обработка сигналов в радиолокации». Апробация работы. Основные положения и результаты работы докладывались с по год на научно-технических конференциях в Московском институте радиотехники, электроники и автоматики (техническом университете), Московском государственном техническом университете гражданской авиации в , на третьей всероссийской НТК(с участием стран СНГ) в г. Радиолокационная техника: устройства, станции, системы» в г. Муром, В г. Публикации. По материалам диссертации опубликовано 9 работ, из них 7 статей, в том числе 1 - в издании, включенном в перечень ВАК, 3 тезисов докладов - в трудах международных и всероссийских научно-технических конференций и научных сессий, 7 докладов опубликованы полностью, было подано заявление о выдаче патента РФ на полезную модель «Устройство коррекции межканального рассогласования приемных каналов в цифровой ФАР» №. Структура диссертации. Работа состоит из введения, 4 глав, заключения и 2 приложений. Объем работы составляет 6 страниц, из них рисунков - , таблиц в тексте - 3. Во введении обусловлена актуальность выбранной темы, сформулированы цели и задачи исследования, освещена одна из основных тенденций развития РЛС с ФАР, заключающаяся в постепенном переходе к использованию ЦАР. В первой главе дан анализ факторов, ограничивающих эффективность диаграммообразования ЦАР, основанный на открытых научных публикациях в области ЦАР. Во второй главе дано определение выходного сигнала ЦАР и проведен подробный анализ дестабилизирующих факторов, ограничивающих динамический диапазон (ДД) ЦАР. В третьей главе предложена методика и алгоритм коррекции «межканального» рассогласования приемных каналов в ЦАР. В четвертой главе приведены методика и результаты экспериментальных исследований, подтверждающих теоретические результаты и дающих дополнительные материалы для оценки эффективности ЦАР с учетом дестабилизирующих факторов. В заключении формулируются основные результаты работы, сделаны выводы и рекомендации.
