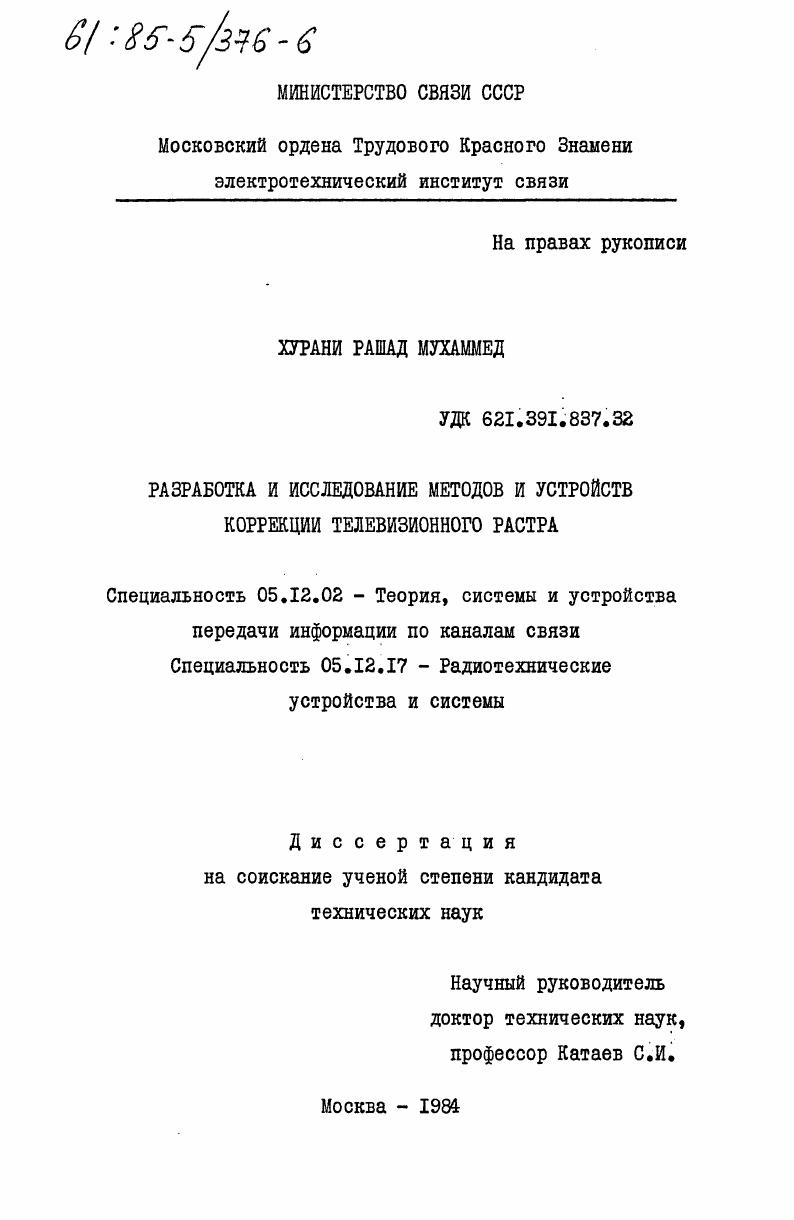

Разработка и исследование методов и устройств коррекции телевизионного растра

• Автор: Хурани, Рашад Мухаммед
• Шифр специальности: 05.12.02, 05.12.17
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 175 c. : ил

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

ГЛАВА I. ГЕОМЕТРИЧЕСКИЕ ИСКАЖЕНИЯ ТВ ИЗОБРАЖЕНИЯ.

ДИСТОРСИЯ И ЕЕ РАЗНОВИДНОСТИ. МЕРА ДИСТОРСИИ.

БОРЬБА С ДИСТОРСИЕЙ

1.1. Геометрические искажения и причины их возникновения. Дисторсия. Влияние и оценка дисторсионных искажений, допуски на них.
1.1.1. Геометрические искажения и причины их возникновения. Дисторсия и ее разновидности .

1.1.2. Дисторсия при электростатическом и электромагнитном отклонениях

1.1.3. Влияние дисторсии на качество ТВ изображения .

1.1.4. Количественная оценка дисторсионных искажений

и допуски на них

1.2. Способы определения ошибок, вносимых дисторсией .
1.3. Борьба с дисторсией.
1.3.1. Анализ способов воздействия на дисторсию .
1.3.2. Борьба с дисторсией путем придания отклоняющим токам образной формы.
1.3.3. Борьба с дисторсией путем динамического изменения формы отклоняющих токов .
1.3.4. Практические способы формирования отклоняющих токов, корректирующих эффект подушки
3

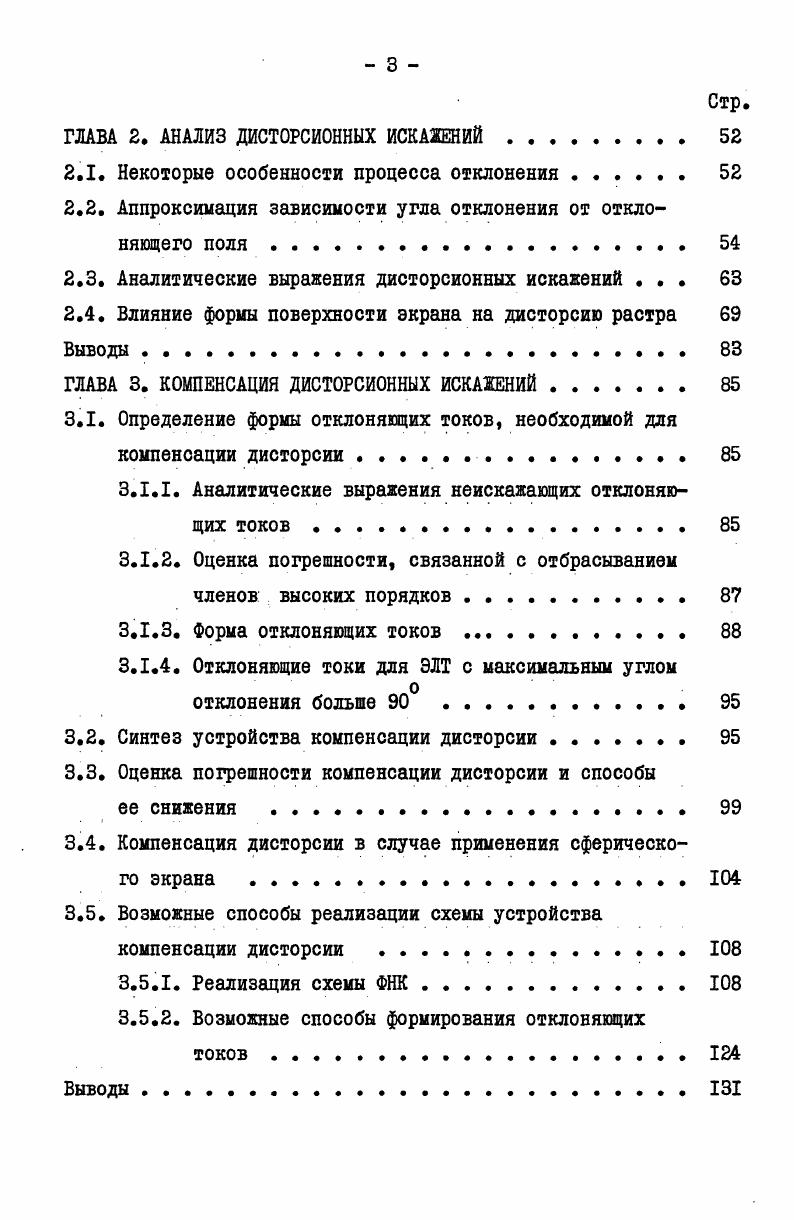

ГЛАВА 2. АНАЛИЗ ДИСТОРСИОННЫХ ИСК АЛЕН ИЙ
2.1. Некоторые особенности процесса отклонения
2.2. Аппроксимация зависимости угла отклонения от отклоняющего поля
2.3. Аналитические выражения дисторсионных искажений .
2.4. Влияние формы поверхности экрана на дистореию растра
Выводы.
ГЛАВА 3. КОМПЕНСАЦИЯ ДИСТОРСИОННЫХ ИСКАЖЕНИЙ
3.1. Определение формы отклоняющих токов, необходимой для компенсации дисторсии
3.1.1. Аналитические выражения неискажающих отклоняющих токов
3.1.2. Оценка погрешности, связанной с отбрасыванием членов высоких порядков .
3.1.3. Форма отклоняющих токов .
3.1.4. Отклоняющие токи для ЭЛТ с максимальным углом
отклонения больше
3.2. Синтез устройства компенсации дисторсии
3.3. Оценка погрешности компенсации дисторсии и способы
ее снижения
3.4. Компенсация дисторсии в случае применения сферического экрана
3.5. Возможные способы реализации схемы устройства компенсации дисторсии .
3.5.1. Реализация схемы ФНК .
3.5.2. Возможные способы формирования отклоняющих
Выводы
Стр.
ГЛАВА 4. ЭКСПЕРИМЕНТАЛЬНАЯ ПРОВЕРКА ПОЛУЧЕННЫХ РЕЗУЛЬТАТОВ
4.1. Цель и условия проведения эксперимента .
4.2. Схема испытательного стенда
4.3. Методика испытаний .
4.4. Результаты экспериментального исследования .
4.5. Практическое использование результатов теоретических
и экспериментальных исследований
ЗАКЛЮЧЕНИЕ. .
Приложение
Список литературы


Показано, что увеличение кривизны экрана в равной степени уменьшает как эффект "подушки", так и "масштабные" искажения. Показана возможность полного устранения дисторсии лишь выбором формы поверхности экрана. Найдена оптимальная в этом смысле форма поверхности. Показано, что эта форма зависит от условий наблюдения. Приводятся соответствующие аналитические выражения. Доказано, что эта поверхность может быть с высокой точностью аппроксимирована сферой. Получены выражения для определения радиуса кривизны этой сферы в зависимости от условий наблюдения и максимального угла отклонения. Это может найти практическое применение при создании ЭЛТ, особенно для прикладных целей. Показано, что в бытовых телевизорах все же целесообразно применить плоский экран. В третьей главе на основе проведенного теоретического анализа получены простые и достаточно точные аналитические выражения неискажающих отклоняющих токов. Эти выражения позволили произвести синтез устройства компенсации дисторсии. С помощью синтезируемого устройства можно осуществить как совместную, так и раздельную компенсацию проявления дисторсии. Кроме того, в этом случае возможна раздельная регулировка степени компенсации этих искажений. Предложены различные способы организации схемы устройства компенсации в зависимости от требуемой точности, а также от используемой элементной базы. Показано, что точность компенсации зависит от максимального угла отклонения и радиуса кривизны экрана используемой ЭЛТ, и увеличивается по мере уменьшения последних. Проведен анализ погрешности компенсации и возможных способов ее снижения в зависимости от используемых ЭЛТ. Предложены рекомендации по выбору узлов устройства компенсации. Показано, что предложенные устройства могут быть полностью выполнены на интегральных микросхемах (ИС). Возможно также выполнить устройства компенсации (за исключением мощных оконечных каскадов) в виде одной ИС. В состав этой ИС могут быть включены и задающие генераторы развертки, что упрощает схему ТВ аппарата и улучшает его технико-экономические показатели. Четвертая глава посвящена экспериментальному исследованию построенного макета устройства компенсации с целью проверки основных результатов теоретических исследований. Эксперимент показывает возможность получения нужной для компенсации дисторсии формы сигналов отклонения с помощью устройства, построенного на универсальных аналоговых ИС. Преобразование этих сигналов в отклоняющие токи посредством построенного для этой цели преобразователя напряжение-ток позволило осуществить визуальное наблюдение и оценить качество исправленного ТВ изображения. Результаты эксперимента подтверждают основные положения теоретического анализа. В этой главе обсуждаются некоторые результаты проведенных исследований, представляющие непосредственный интерес для практического использования. ТВ аппаратуры. ИС с минимальным количеством внешних элементов, не содержащих моточных изделий или конденсаторов больших размеров. Возможно также включение в состав этой ИС маломощных каскадов генераторов развертки, что может существенно упростить схему ТВ аппарата, повысить его надежность, снизить себестоимость и потребляемую мощность и в тоже время обеспечить высокое качество ТВ изображения. Полученные в работе результаты могут быть использованы в учебном процессе. IX научно-технической конференции, посвященной Дню радио (Москва, г. Хурани P. M. О подавлении дисторсии ТВ растра. Техника кино и телевидения, , № 4, с. Хурани P. M. Подушкообразная дисторсия ТВ растра. В кн. Сборник тезисов докладов IX научно-технической конференции, посвященной Дню радио. Москва, , с. ГЕОМЕТРИЧЕСКИЕ ИСКАЖЕНИЯ ТВ ИЗОБРАЖЕНИЯ. ДИСТОРСИЯ И ЕЕ РАЗНОВИДНОСТИ. МЕРА ДИСТОРСИИ. Геометрические искажения и причины их возникновения. Дисторсия. Геометрические искажения и причины их возникновения. Для получения неискаженного телевизионного (ТВ) изображения необходимо обеспечить геометрическое подобие воспроизводимого на приемном экране изображения оригиналу. Условие обеспечения геометрического подобия можно определить с помощью рис. Геометрическое подобие ТВ изображения (рис.
