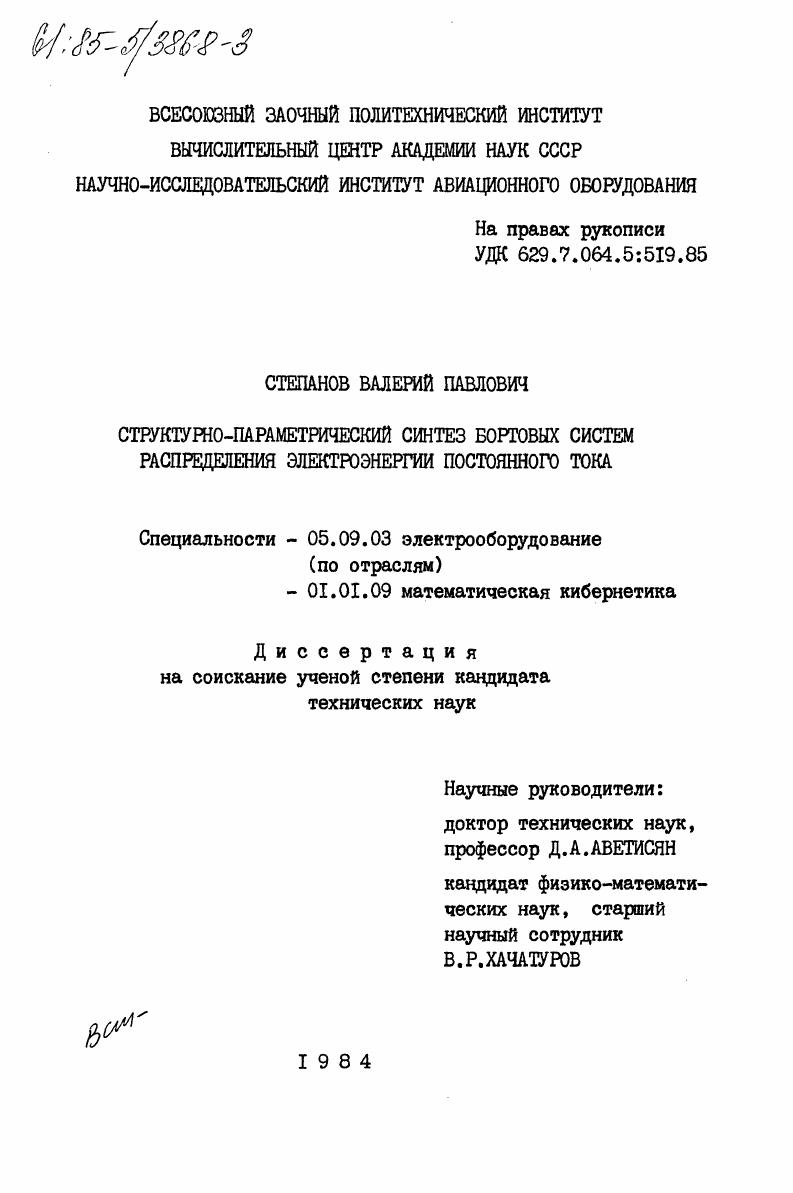

Структурно-параметрический синтез бортовых систем распределения электроэнергии постоянного тока

• Автор: Степанов, Валерий Павлович
• Шифр специальности: 05.09.03, 01.01.09
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: 0
• Количество страниц: 235 c. : ил

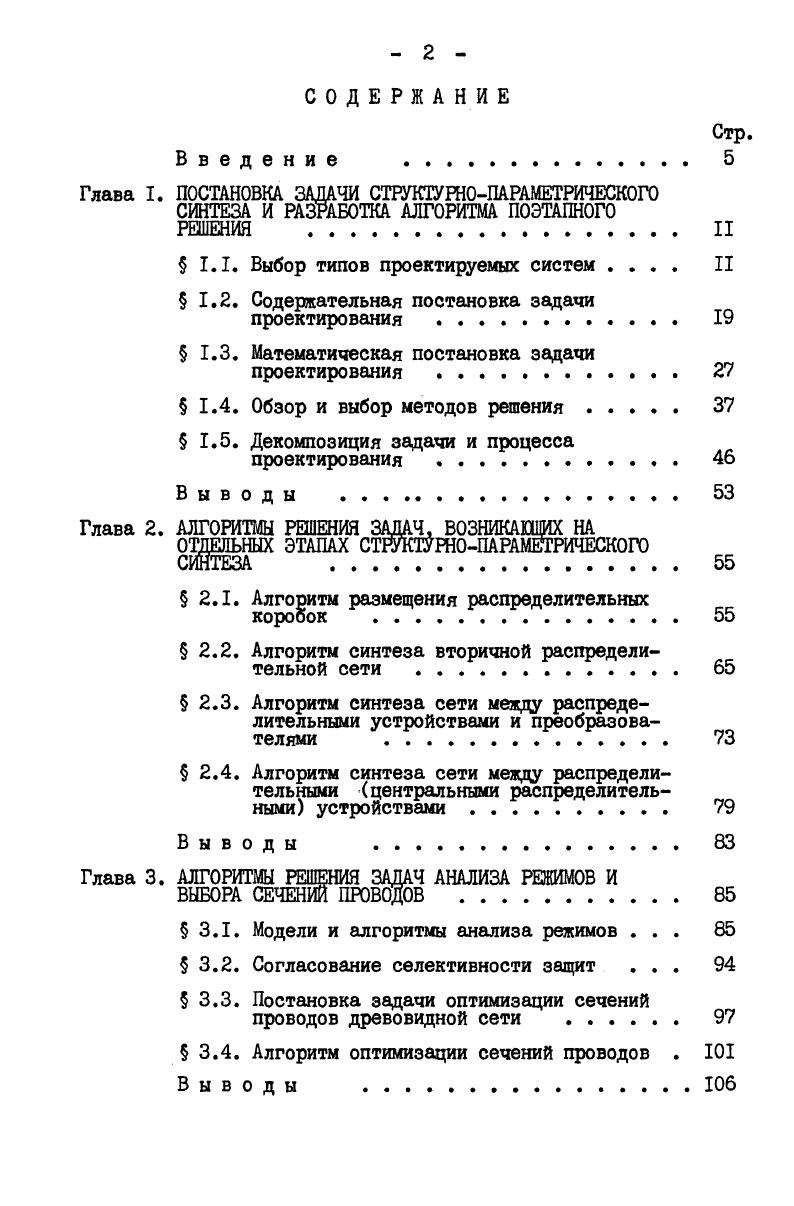

Глава I. Глава 2. Глава 3. СОДЕРЖАНИЕ

Введение . Алгоритм синтеза сети между распределительными центральными распределительными устройствами. Модели и алгоритмы анализа режимов . Согласование селективности защит . Алгоритм оптимизации сечений проводов . Выводы 6

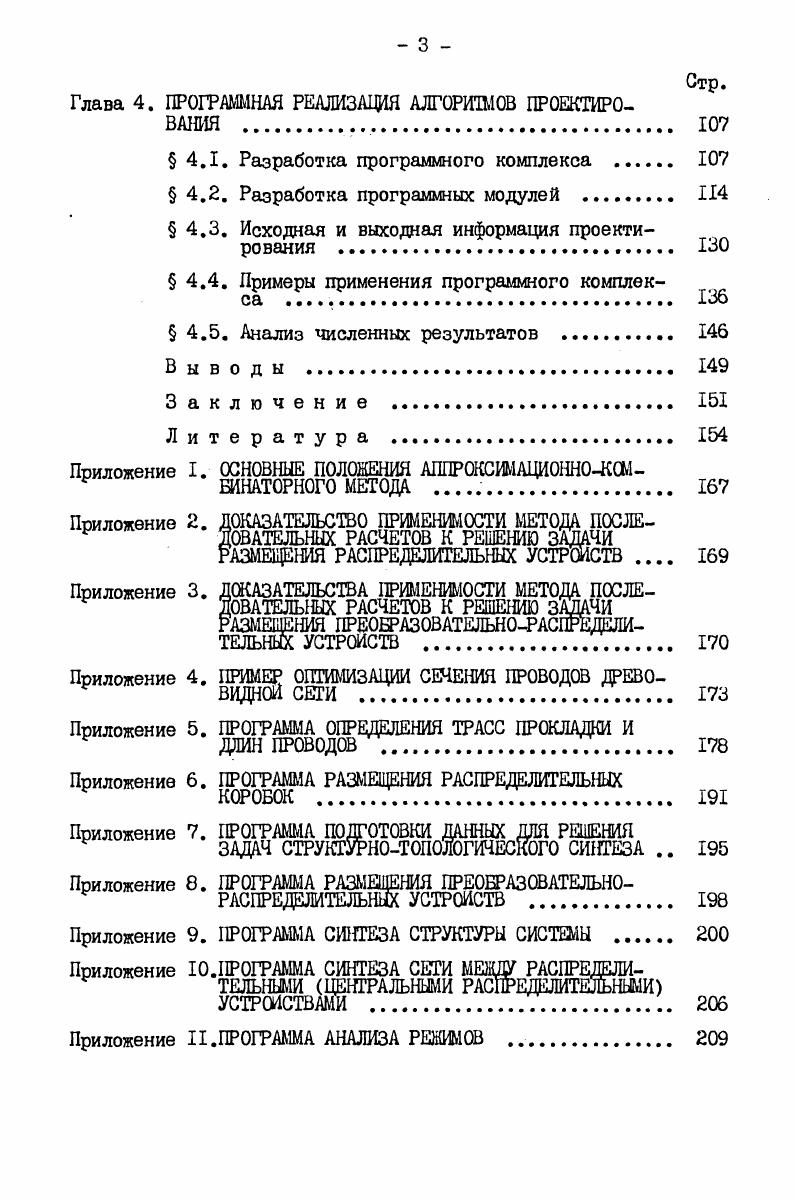

Стр. Глава 4. ПРОГРАММНАЯ РЕАЛИЗАЦИЯ АЛГОРИТМОВ ПРОЕКТИРОВАНИЯ . Разработка программных модулей . Исходная и выходная информация проектирования . Анализ численных результатов . В ы в о д ы . Л и т е р ат ур а . Приложение I. БИНАТОРНОГО МЕТОДА . Приложение 2. Приложение 3. Приложение 4. ПРИМЕР ОПТИМИЗАЦИИ СЕНЕНИЯ ПРОВОДОВ ДРЕВОv ВИДНОЙ СЕГИ 7. Приложение 5. ДЛИН ПРОВОДОВ . Приложение 6. Приложение 7. Приложение 8. Приложение 9. Приложение . Приложение II. ПРОГРАММА АНАЛИЗА РЕЖИМОВ . АБ, постоянно подзаряжаемых в нормальном режиме. По условиям селективности срабатывания устройств защиты требуется не менее трех каналов питания каждого РУ. Необходимо отметить, что при трех каналах не обеспечивается питание всех приемников в случае отказа какоголибо РУ и последующего короткого замыкания в одном из двух оставшихся каналов питания этого же РУ.


При отказе одного источника при двух и трех однотипных источниках, установленных на борту, и отказе двух источников при четырех и более источниках должно сохраняться электропитание всех приемников первой и второй категории ,. Электроприемники первой и второй категории должны
обеспечиваться электроэнергией при любом единичном отказе в системе распределения электроэнергии за исключением случая, когда приемник подсоединен к поврежденной точке системы. Аварийные источники должны обеспечивать электропитание лишь приемников первой категории. Напряжения на клеммах приемников и шинах источников питания при всех режимах работы системы не должны быть ниже допустимых величин . Токовая нагрузка на провода и элементы системы не должна превышать допустимые величины. Система должна нормально функционировать при заданных изменениях параметров окружающей среды давления, температуры и т. Защита сети должна работать селективно. Защита замкнутой первичной сети должна отключать поврежденные линии с обоих концов, защита разомкнутой первичной сети должна отключать поврежденные линии со стороны источника, а при многоканальных линиях с обеих сторон . Несмотря на отмеченные ограничения и требования к БСРЭ и ее элементам, остается значительная свобода при выборе структуры системы и ее параметров. Поэтому выбор оптимального варианта проекта, удовлетворяющего всем вышеуказанным требованиям, может значительно улучшить техникоэкономические характеристики БСРЭ постоянного тока. В качестве критерия оценки проектных решений предлагается использовать различные критерии конструктивная масса, стартовая масса и приведенные расчетные затраты ,,, .
