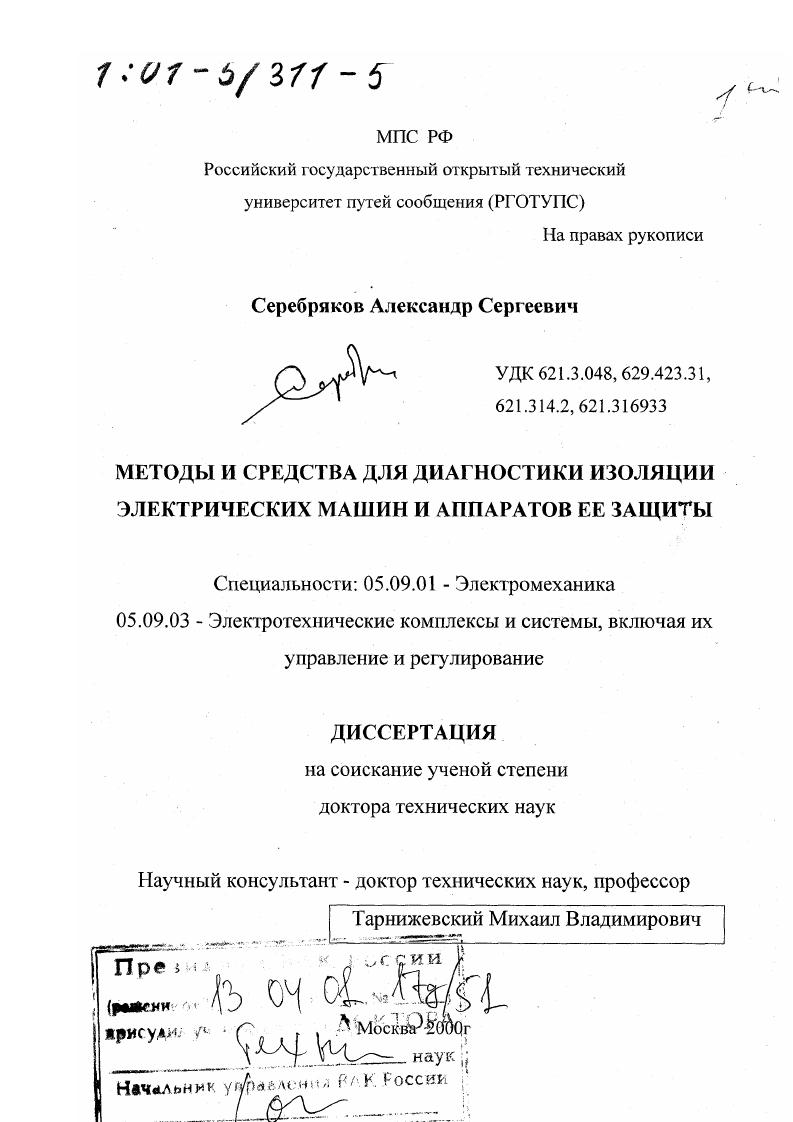

Методы и средства для диагностики изоляции электрических машин и аппаратов ее защиты

• Автор: Серебряков, Александр Сергеевич
• Шифр специальности: 05.09.01, 05.09.03
• Научная степень: Докторская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 438 с. : ил.

Диссертационная работа посвящена теоретическому и экспериментальному исследованию процессов в электрической изоляции, связанных с явлением абсорбции с целью использования этого явления для целей диагностики корпусной изоляции электрических машин. Приведен теоретический анализ процессов в быстродействующих тиристорных регуляторах напряжения, используемых для испытания аппаратов защиты изоляции вентильных разрядников. Предложены оригинальные схемотехнические решения, защищенные авторскими свидетельствами СССР и двумя патентами РФ. Уточнены некоторые известные ранее теоретические положения и энергетические соотношения в рассматриваемых устройствах, а также приведены и доказаны неизвестные ранее теоретические выводы и зависимости. Работа относится к ресурсосберегающим технологиям. Результаты работы могут быть использованы для объективной оценки состояния изоляции и обоснованного продления срока ее службы . Ключевые слова неоднородная изоляция, заряд абсорбции, структурная поляризация, миграционная поляризация, напряжение саморазряда, возвратное напряжение, тиристорный регулятор напряжения, вентильный разрядник, ограничитель перенапряжений.


Чтобы показать порядок измеряемых величин и трудности при их измерении можно привести следующий пример. В изоляции с газовым включением , представленной схемой замещения на рис. Св составляет 9 Ф. Емкость участка изоляции , расположенного последовательно с газовым включением емкость барьера составляет 1,1 Ф. Газовое включение пробивается , когда напряжение на нем достигает значения Цпр0 В. Разряд гаснет при напряжении г0 В. Определим изменение напряжения на испытуемой изоляции, если испытательное напряжение , приложенное к ней в момент ЧР составляет кВ. Определим также заряд, нейтрализующийся в газовом включении и кажущийся заряд. Свипг иг 9 0 0 4,5 7 Кл. Уменьшение напряжения на емкости Св на величину Шь 0 В вызывает увеличение напряжения на Сб на величину Див Дих , где ДГ1 х спад напряжения на объекте. С С 9. Кажущийся заряд Я СХА х 8 4,5 4,5 8 Кл. В приведена несколько иная схема замещения изношенной изоляции при наличии частичных разрядов рис. НарисМЗ приведены временные диаграммы тока утечки новой изоляции якоря тягового двигателя типа Е1,
0 кВт, В кривая и изношенной изоляции кривая 2. Как видно из рис. Для новой изоляции кривая тока утечки имеет затухающий характер кривая 1, а для изношенной изоляции частичные разряды в изоляции характеризуются стохастическими колебаниями тока кривая 2. Критерии оценки качества изоляции основываются на отношении максимального значения тока утечки к среднему значению. Рис. Схема замещения изношенной изоляции с частичными разрядами, предложенная ГлинкойГ. Рис 1 Осциллограммы тока в новой и изношенной изоляции по данным Глинки Т.
