Метод автоматизированного проектирования станочных приспособлений на основе интегрированных моделей элементов технологической системы

• Автор: Антипина, Лидия Анатольевна
• Шифр специальности: 05.03.01, 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Уфа
• Количество страниц: 187 с. : ил

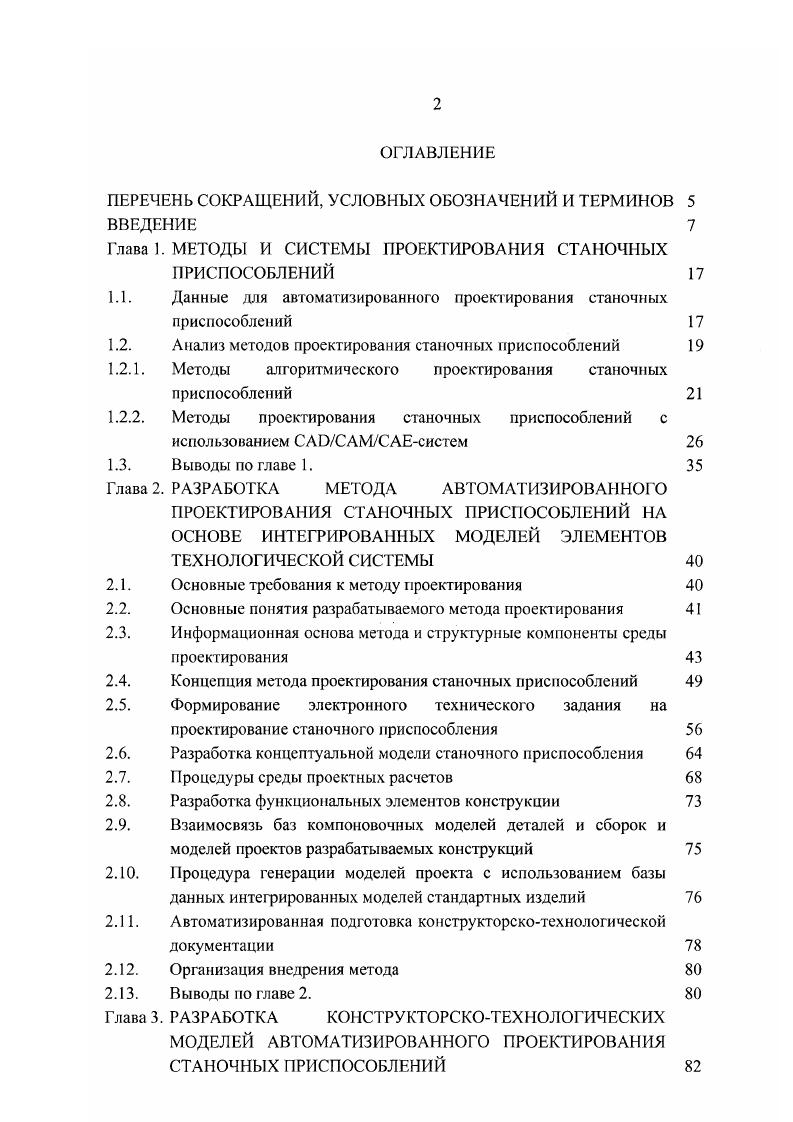

ОГЛАВЛЕНИЕ

ПЕРЕЧЕНЬ СОКРАЩЕНИЙ, УСЛОВНЫХ ОБОЗНАЧЕНИЙ И ТЕРМИНОВ

ВВЕДЕНИЕ

Глава 1. МЕТОДЫ И СИСТЕМЫ ПРОЕКТИРОВАНИЯ СТАНОЧНЫХ

ПРИСПОСОБЛЕНИЙ

1.1. Данные для автоматизированного проектирования станочных

приспособлений

1.2. Анализ методов проектирования станочных приспособлений

1.2.1. Методы алгоритмического проектирования станочных

приспособлений

1.2.2. Методы проектирования станочных приспособлений с

использованием САОСАМСАЕсистем
1.3. Выводы по главе 1.
Глава 2. РАЗРАБОТКА МЕТОДА АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ НА ОСНОВЕ ИНТЕГРИРОВАННЫХ МОДЕЛЕЙ ЭЛЕМЕНТОВ
ТЕХНОЛОГИЧЕСКОЙ СИСТЕМЫ
2.1. Основные требования к методу проектирования
2.2. Основные понятия разрабатываемого метода проектирования
2.3. Информационная основа метода и структурные компоненты среды
проектирования
2.4. Концепция метода проектирования станочных приспособлений
2.5. Формирование электронного технического задания на
проектирование станочного приспособления
2.6. Разработка концептуальной модели станочного приспособления
2.7. Процедуры среды проектных расчетов
2.8. Разработка функциональных элементов конструкции
2.9. Взаимосвязь баз компоновочных моделей деталей и сборок и
моделей проектов разрабатываемых конструкций
2 Процедура генерации моделей проекта с использованием базы
данных интегрированных моделей стандартных изделий
2 Автоматизированная подготовка конструкторскотехнологической
документации
2 Организация внедрения метода
2 Выводы по главе 2.
Глава 3. РАЗРАБОТКА КОНСТРУКТОРСКОТЕХНОЛОГИЧЕСКИХ МОДЕЛЕЙ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ
СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ
3.1. Требования, предъявляемые к моделям автоматизированного
проектирования станочных приспособлений
3.2. Классификация моделей объектов автоматизированного
проектирования станочных приспособлений
3.3. Структура итерированных моделей станочных приспособлений
3.3.1. Интегрированная модель детали
3.3.2. Компоновочная модель детали
3.3.3. Модель базы данных конструктивных элементов деталей
3.3.4. Модель базы данных атрибутов деталей станочных
приспособлений
3.3.5. Компоновочные плоскости
3.3.6. Модель деталипрототипа функционального элемента станочного
приспособления
3.4. Описание моделей сборки функциональных элементов
конструкций
3.4.1. Модель базы данных функциональных элементов станочных
приспособлений
3.4.2. Взаимодействие твердотельных моделей в процессе сборки
3.5. Разработка семантики модели спроектированного станочного
приспособления
3.5.1. Компоновочные модели элементов для базирования заготовки в
станочном приспособлении
3.5.2. Интегрированная модель проекта станочного приспособления и
модель типовой конструкции
3.5.3. Состав параметров спроектированных приспособлений. Модель
банка данных проектов
3.8. Структура баз знаний о станочных приспособлениях для
оптимизации проектных решений с использованием экспертной системы
3.9. Выводы по главе 3
Глава 4. МЕТОДИКИ РАЗРАБОТКИ ПРОЦЕДУР
АВТОМАТИЗИРОВА1ИОГО ПРОЕКТИРОВАНИЯ
СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ
4.1. Формирование заказа на проектирование приспособления
4.2. Методика разработки расчетных процедур функциональных
элементов конструкций станочных приспособлений
4.3. Методика анализа конструкторскотехнологических данных о
станочных приспособлениях для формирования баз знаний
4.4. Методика разработки экспертных процедур в среде электронных
таблиц
4.5. Определение вида компоновки технологической системы
4.6. Процедуры выбора рациональных схем установки и ожидаемой
погрсш ости обработки
4.7. Определение исполнительных и координирующих размеров
установочных и направляющих элементов
4.8. Методика разработки баз данных деталей и процедур
параметризации
4.9. Методики проектирования компоновочных твердотельных
моделей деталей
4.9.1. Способы формообразования деталей
4.9.2. Формирование топологических связей ТТМ деталей СП
4.9.3. Методика разработки моделей плоских заготовок и кондукторных
4.9.4. Минимизация числа профилей дерева построений
4.9.5. Проектирование по ходу технологического процесса изготовления
детали
4.9.6. Специализированная процедура получения серии моделей
4 Методика разработки интегрирован ыз моделей сборочных
единиц
4 Порождение САПР типовых конструкций кондукторов для
обработки деталей типа плит
4 Состав программного комплекса ЕБЕЭР проектирования
станочных приспособлений
4 Применение СЛТ ГрафиТ ТМ для разработки технологических
процессов изготовления объекта производства и электронного технического задания на проектирование станочных приспособлений
4 Выводы по главе 4
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
