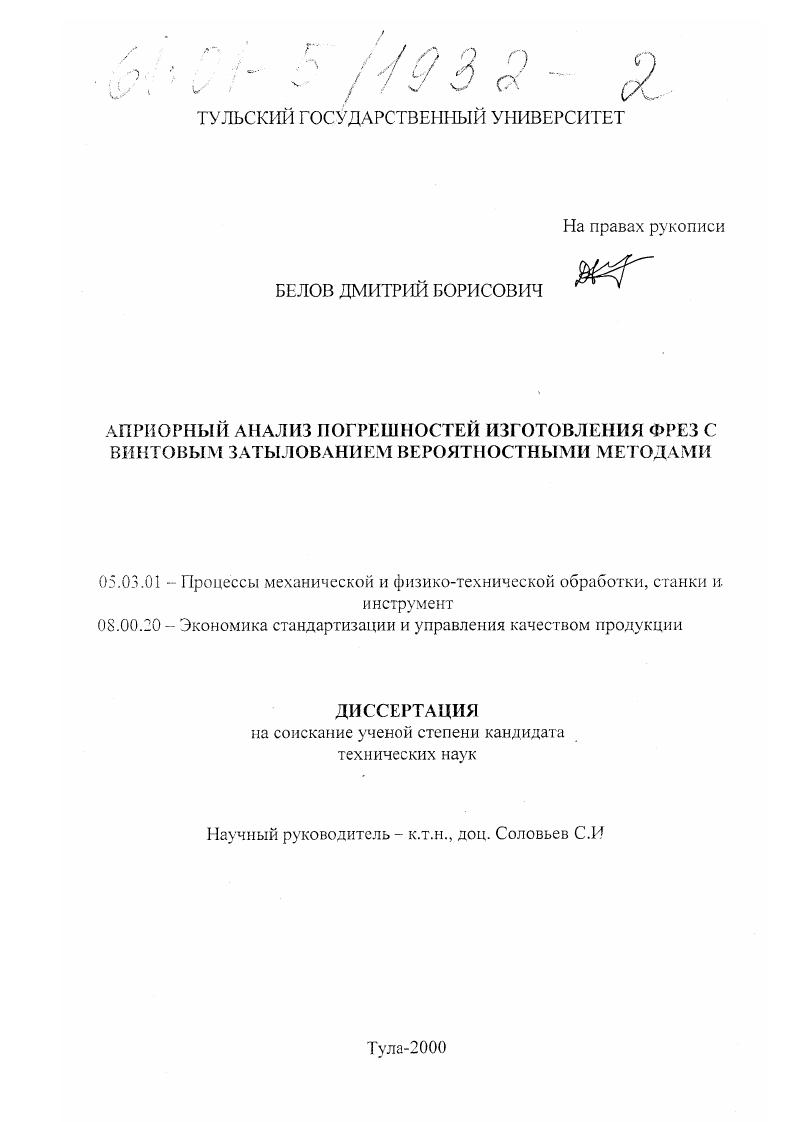

Априорный анализ погрешностей изготовления фрез с винтовым затылованием вероятностными методами

• Автор: Белов, Дмитрий Борисович
• Шифр специальности: 05.03.01, 08.00.20
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Тула
• Количество страниц: 173 с.

Сущность рассматриваемой задачи. Понятие о конструктивных и технологических параметрах. Анализ возможных способов определения закона распределения вероятности конструктивного параметра. ПОСТРОЕНИЕ ЗАКОНОВ РАСПРЕДЕЛЕНИЯ ВЕРОЯТНОСТИ КОНСТРУКТИВНЫХ ПАРАМЕТРОВ ТЕХНИЧЕСКИХ ОБЪЕКТОВ. Формы представления результатов расчета законов распределения вероятности конструктивных параметров. Особенности предлагаемых вариантов метода построения законов распределения вероятности конструктивных параметров. Использование законов распределения вероятности конструктивных параметров при назначении полей допусков на технологиче ские параметры
Выводы. МЕТОДИКА РАСЧЕТА ПОЛЕЙ ДОПУСКОВ КОНСТРУКТИВНЫХ И ТЕХНОЛОГИЧЕСКИХ ПАРАМЕТРОВ ФРЕЗ С ВИНТОВЫМ ЗАТЫЛОВАНИЕМ ПРИ ПРОИЗВОЛЬНЫХ ЗАКОНАХ РАСПРЕДЕЛЕНИЯ ИХ ВЕРОЯТНОСТИ. ЗЛ Конструктивные параметры фрез с винтовым затылованием, точность которых нормируется стандартами. ЗЛЛ Отклонения конструктивных параметров резьбовых гребенчатых фрез по ГОСТ . ЗЛ. Отклонения конструктивных параметров червячных мелкомодульных фрез для обработки цилиндрических зубчатых колес с эвольвентным профилем по ГОСТ 1 .


Конструктивным станем называть такой выходной параметр объекта, который определяет его функциональное назначение и качество, но непосред
ственно на оборудовании не изготавливается, а образуется путем взаимодействия технологических параметров. Из определений, данных конструктивным и технологическим параметрам, следует, что конструктивный параметр может являться технологическим в случае, если он образуется одним параметром. В работе погрешности таких параметров рассматриваться не будут, поскольку назначить поле допуска на них можно непосредственно, руководствуясь паспортом оборудования. Наиболее близкими к предлагаемым определениям технологического и конструктивного параметров являются определения входного и выходного размеров, данные в работе . Однако эти определения не в полной мере подходят для описания параметров режущего инструмента, поскольку описание замыкающего и составляющих размеров сборочного комплекта не допускает многовариантности, рассмотренной ранее в данном разделе. Качество измерений принято характеризовать понятиями правильности и точности 4, И, , , , . Правильность и точность несколько разные понятия. В технике и технологии машиностроения сущность этих понятий четко не определена. В метрологии понятие правильность определяет качество измерений, отражающее близость к нулю систематических погрешностей в их результатах. Понятие точность характеризует качество измерений, отражающее близость их результатов к истинному значению измеряемой величины. Высокая точность измерений соответствует малым погрешностям всех видов, как систематических, так и случайных. В настоящее время, данное понятие точности устарело и теперь чаще говорят о малости только случайных погрешностей в результатах измерений 4, , .
