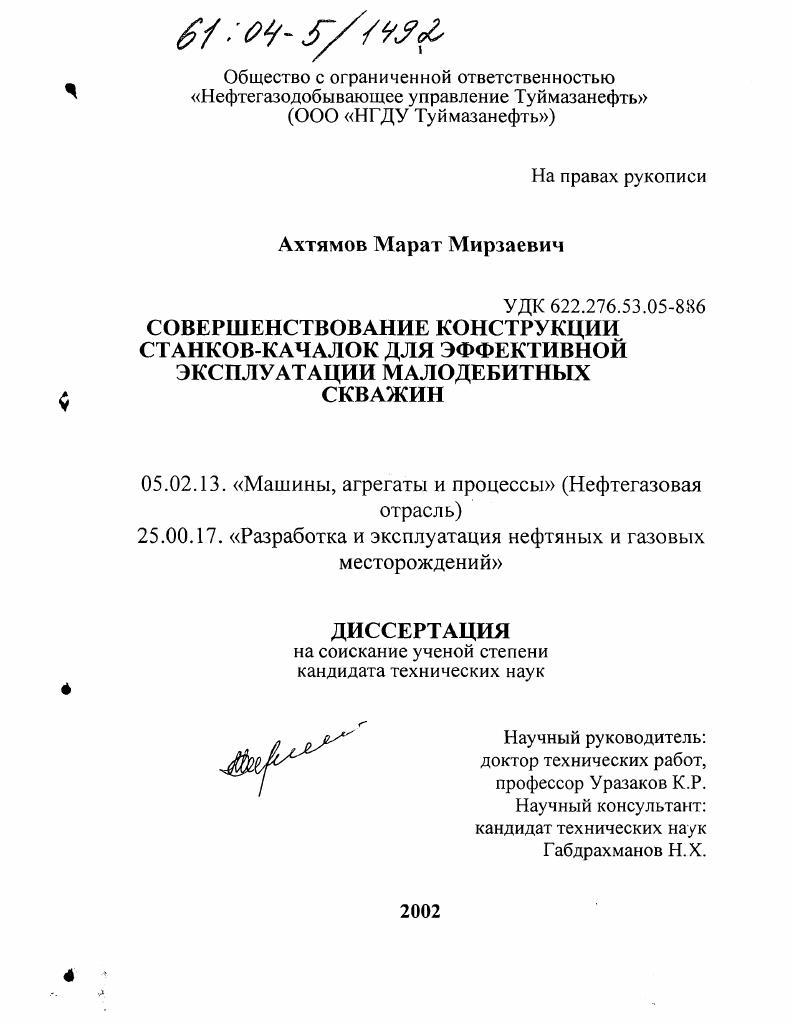

Совершенствование конструкции станков-качалок для эффективной эксплуатации малодебитных скважин

• Автор: Ахтямов, Марат Мирзаевич
• Шифр специальности: 05.02.13, 25.00.17
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Б.м.
• Количество страниц: 132 с. : ил.

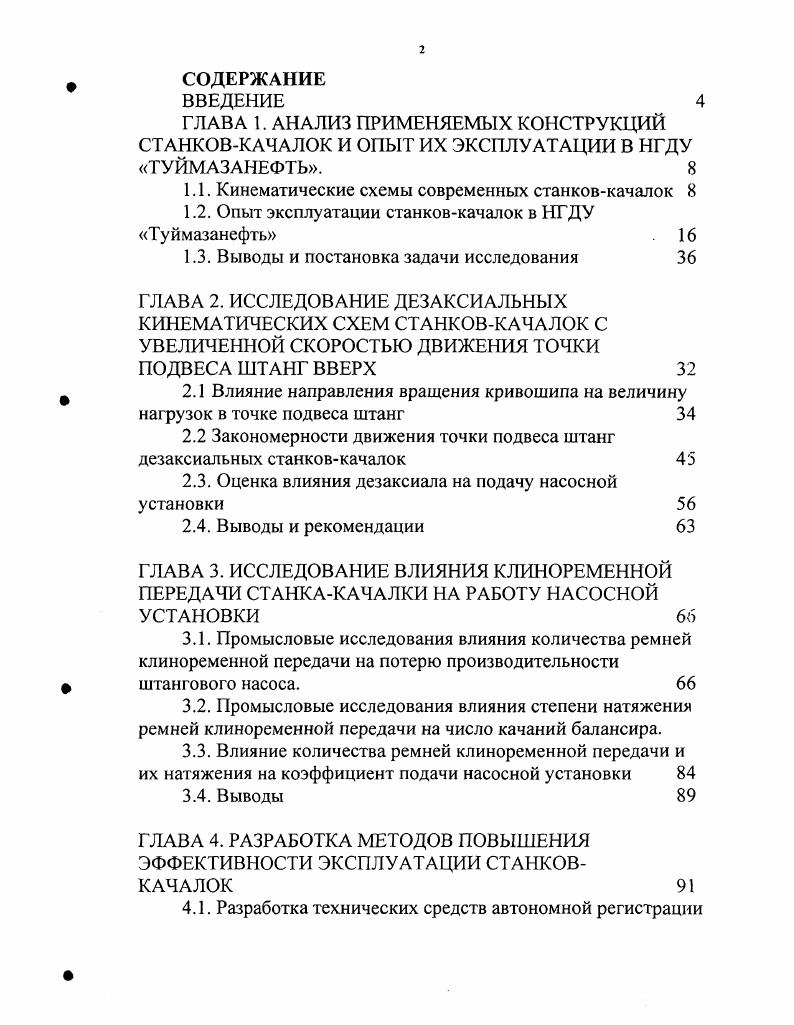

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
ГЛАВА 1. АНАЛИЗ ПРИМЕНЯЕМЫХ КОНСТРУКЦИЙ СТАНКОВКАЧАЛОК И ОПЫТ ИХ ЭКСПЛУАТАЦИИ В НГДУ ТУЙМАЗАНЕФТЬ.

1.1. Кинематические схемы современных станковкачалок

1.2. Опыт эксплуатации станковкачалок в НГДУ Туймазанефть

1.3. Выводы и постановка задачи исследования

ГЛАВА 2. ИССЛЕДОВАНИЕ ДЕЗАКСИАЛЬНЫХ КИНЕМАТИЧЕСКИХ СХЕМ СТАНКОВКАЧАЛОК С УВЕЛИЧЕННОЙ СКОРОСТЬЮ ДВИЖЕНИЯ ТОЧКИ ПОДВЕСА ШТАНГ ВВЕРХ
2.1 Влияние направления вращения кривошипа на величину нагрузок в точке подвеса штанг

2.2 Закономерности движения точки подвеса штанг дезаксиальных станковкачалок

2.3. Оценка влияния дезаксиала на подачу насосной установки

2.4. Выводы и рекомендации

ГЛАВА 3. ИССЛЕДОВАНИЕ ВЛИЯНИЯ КЛИНОРЕМЕННОЙ ПЕРЕДАЧИ СТАНКАКАЧАЛКИ НА РАБОТУ НАСОСНОЙ УСТАНОВКИ
3.1. Промысловые исследования влияния количества ремней клиноременной передачи на потерю производительности штангового насоса.
3.2. Промысловые исследования влияния степени натяжения ремней клиноременной передачи на число качаний балансира.
3.3. Влияние количества ремней клиноременной передачи и их натяжения на коэффициент подачи насосной установки
3.4. Выводы
ГЛАВА 4. РАЗРАБОТКА МЕТОДОВ ПОВЫШЕНИЯ ЭФФЕКТИВНОСТИ ЭКСПЛУАТАЦИИ СТАНКОВКАЧАЛОК
4.1. Разработка технических средств автономной регистрации
числа двойных ходов
4.2. Разработка автоматического натяжителя ремней клиноременной передачи
4.3. Разработка методики определения оптимального межремонтного периода станкакачалки.
4.4. Выводы
ОСНОВНЫЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ
ЛИТЕРАТУРА


ТПШ вверх больше времени хода вниз, а значит, средняя скорость и ускорение ТПШ при ходе вверх меньше чем при ходе вниз, что приводит к уменьшению инерционной составляющей нагрузки на головку балансира при ходе вверх, т. Заметим, что вышеприведенные рассуждения справедливы для случая, когда направление вращения кривошипа по часовой стрелке устье слева. Однако, если вращать кривошип в обратную сторону, то
ситуация становится диаметрально противоположной. Действительно, для случая отрицательного угла дезаксиала ходу ТПШ вверх будет соответствовать уже не угол р5 а угол фб, а т. ТПШ вверх становится меньше времени хода вниз, что, как уже отмечалось ранее, приведет к увеличению средних значений скорости и ускорений ТПШ при ходе вверх, а следовательно, и к увеличению инерционных нагрузок при ходе вверх, что нежелательно. В промысловой практике кривошип вращают по часовой стрелке устье слева как для аксиальных станков качалок, так и для станков качалок с небольшим отрицательным дезаксиалом. Данный выбор направления вращения кривошипа имеет большой смысл, т. ТПШ несимметричны. Остановимся на этом вопросе более подробно. Исследования, проведенные К. С. Аливердизаде, показали, что в первом приближении, законы движения ТПШ аксиальных станковкачалок можно считать изменяющимися по гармоническому закону 5. Очевидно, это позволяет сделать вывод о том, что направление вращения кривошипа не влияет на работу глубинно насосной установки. Однако более углубленный анализ 5 показывает, что законы движения ТПШ реального станкакачалки существенно отличаются от гармонического, причем в сторону увеличения как максимальных скоростей, так и максимальных значений ускорений.
