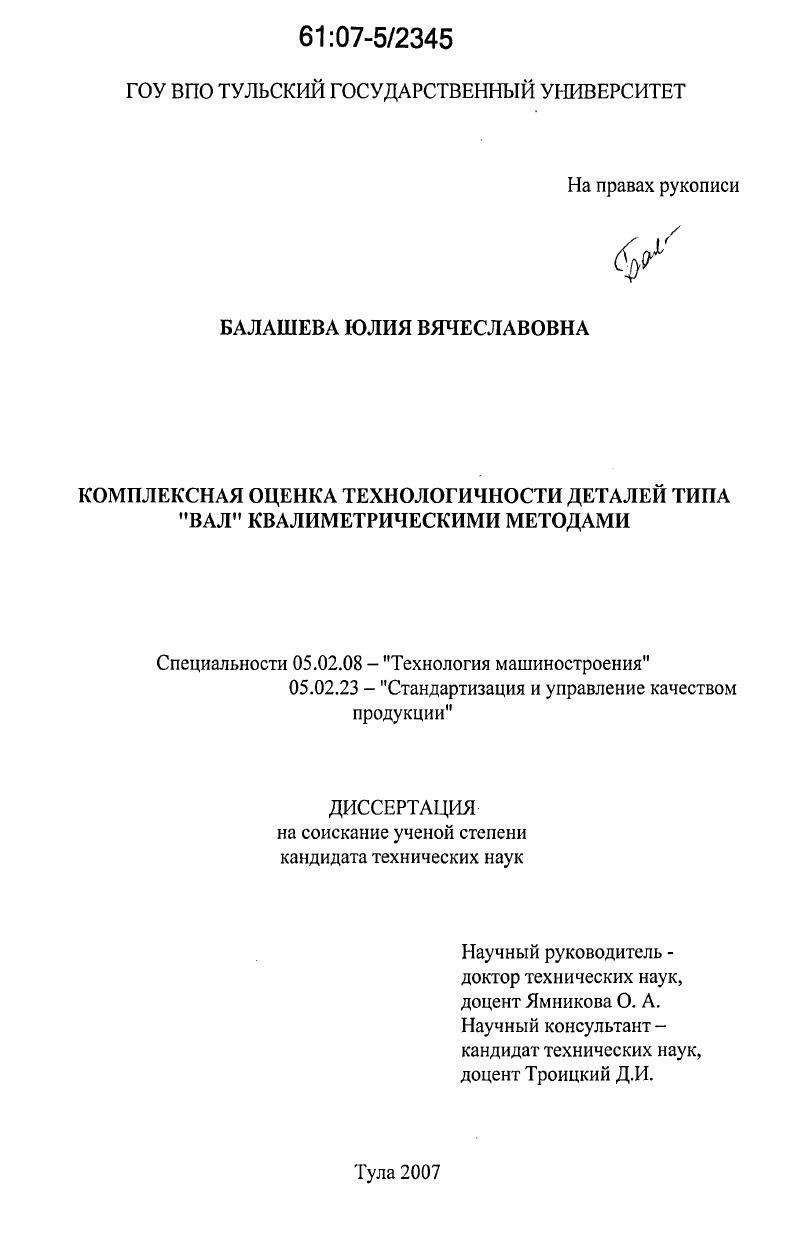

Комплексная оценка технологичности деталей типа "вал" квалиметрическими методами

• Автор: Балашева, Юлия Вячеславовна
• Шифр специальности: 05.02.08, 05.02.23
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Тула
• Количество страниц: 146 с. : ил.

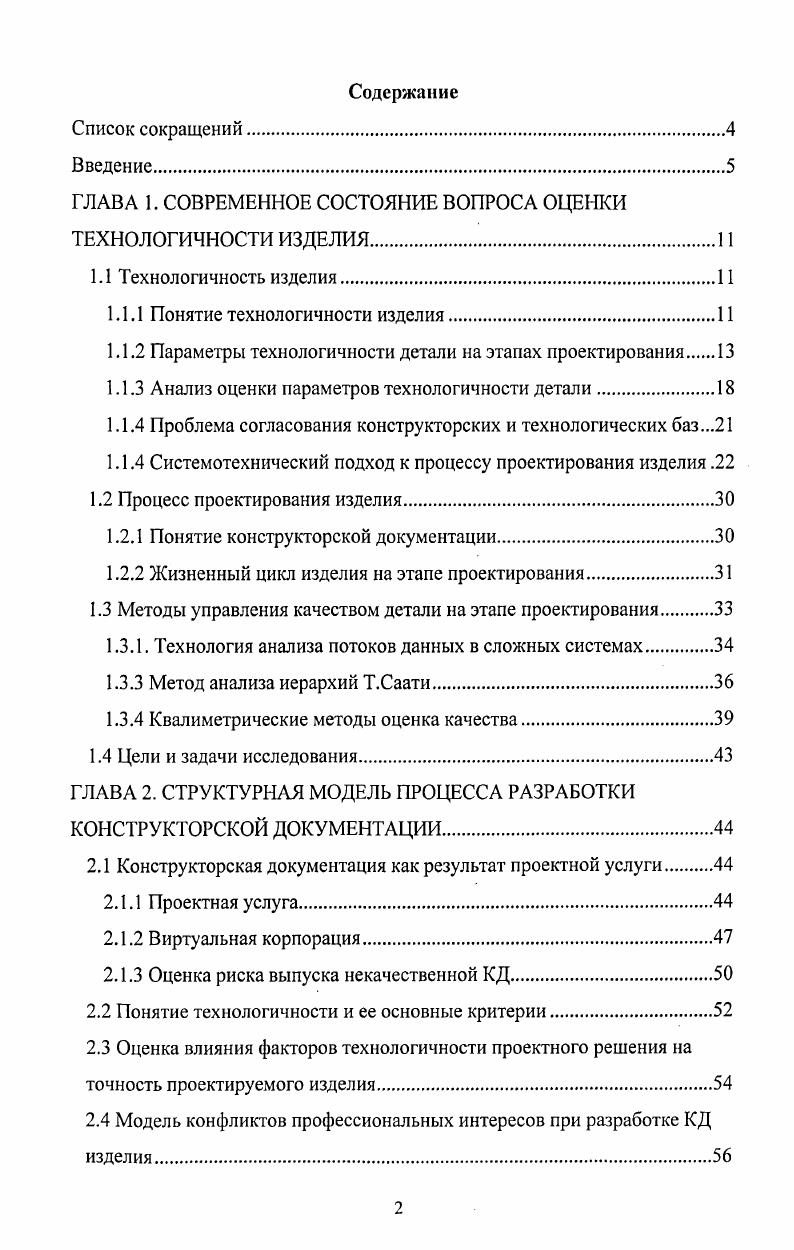

Содержание

Список сокращений.

Введение

ГЛАВА 1. СОВРЕМЕННОЕ СОСТОЯНИЕ ВОПРОСА ОЦЕНКИ ТЕХНОЛОГИЧНОСТИ ИЗДЕЛИЯ.

1.1 Технологичность изделия

1.1.1 Понятие технологичности изделия

1.1.2 Параметры технологичности детали на этапах проектирования

1.1.3 Анализ оценки параметров технологичности детали

1.1.4 Проблема согласования конструкторских и технологических баз.

1.1.4 Системотехнический подход к процессу проектирования изделия .

1.2 Процесс проектирования изделия.

1.2.1 Понятие конструкторской документации.
1.2.2 Жизненный цикл изделия на этапе проектирования.
1.3 Методы управления качеством детали на этапе проектирования.
1.3.1. Технология анализа потоков данных в сложных системах
1.3.3 Метод анализа иерархий Т.Саати.
1.3.4 Квалиметрические методы оценка качества
1.4 Цели и задачи исследования.
ГЛАВА 2. СТРУКТУРНАЯ МОДЕЛЬ ПРОЦЕССА РАЗРАБОТКИ КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ.
2.1 Конструкторская документация как результат проектной услуги
2.1.1 Проектная услуга.
2.1.2 Виртуальная корпорация.
2.1.3 Оценка риска выпуска некачественной КД.
2.2 Понятие технологичности и ее основные критерии.
2.3 Оценка влияния факторов технологичности проектного решения на точность проектируемого изделия
2.4 Модель конфликтов профессиональных интересов при разработке КД изделия
2.5 Модель выбора оптимальной стратегии конструктора
2.6 Стратегии участников конфликта профессиональных интересов при
разработке конструкторской документации.
2.7. Системотехнический подход к процессу разработки КД.
2.8 Выводы
ГЛАВА 3 МЕТОДИКА КОМПЛЕКСНОЙ КВАЛИМЕТРИЧЕСКОЙ ОЦЕНКИ ТЕХНОЛОГИЧНОСТИ ДЕТАЛИ ТИПА ВАЛ НА ЭТАПЕ КОНСТРУКТОРСКОГО ПРОЕКТИРОВАНИЯ.
3.1 Реинжиниринг процесса проектирования изделия
3.2 Квалиметрическая оценка унификации детали на этапе проектирования
3.2.1 Коэффициент конструкторской унификации
3.2.2 Количественная оценка коэффициента технологической унификации
3.3 Функциональный анализ математической модели коэффициента технологичности детали на этапе проектирования.
3.4 Проверка адекватности квалиметрической оценки технологичности
3.5. Выводы
4. АВТОМАТИЗИРОВАННАЯ ПОДСИСТЕМА ОЦЕНКИ ТЕХНОЛОГИЧНОСТИ ДЕТАЛИ ТИПА ВАЛ
4.1 Информационные потоки в автоматизированной системе определения квалиметрической оценки технологичности
4.2 Структурная схема расчета квалиметрической оценки технологичности
4.3 Практическая реализация
4.4 Выводы.
Заключение.
Список литературы


Математическая модель комплексной квалиметрической оценки технологичности детали типа "вал" на этапе конструкторского проектирования с применением системотехнического подхода, учитывающая наиболее значимые элементы технологичности, в том числе стандартизацию и унификацию конструктивных элементов детали, и включающая методику выбора схемы базирования деталей типа "вал" с учетом их габаритных размеров и материала. Модернизация процесса конструкторской подготовки производства, направленная на повышение качества проектного решения по критерию технологичности и сокращение сроков подготовки производства за счет применения интеллектуальной подсистемы автоматизированной оценки технологичности, а также основные алгоритмы интеллектуальной подсистемы САПР, реализующей оценку технологичности конструкторского проектного решения. Практическая значимость работы заключается в том, что разработанная методика квалиметрической оценки технологичности конструкторских проектных решений и оптимального назначения баз для деталей типа "вал", реализуемая в форме интеллектуальной подсистемы САПР, позволяет повысить уровень технологичности машиностроительных деталей. ГЛАВА 1. Качество детали, выражающееся в ее способности удовлетворять определенные потребности, характеризуется рядом ее свойств. Совокупность свойств изделия, определяющих приспособленность его конструкции к достижению оптимальных затрат ресурсов при производстве и эксплуатации для заданных показателей качества, представляет собой технологичность конструкции изделия []. Согласно ГОСТ . Технологичность конструкций изделий. Термины и определения»: технологичность конструкции изделия (ТКИ) -совокупность свойств конструкции изделия, определяющих ее приспособленность к достижению оптимальных затрат при производстве, техническом обслуживании и ремонте для заданных показателей качества, объема выпуска и условий выполнения работ. Технологичность конструкций изделий выражает не функциональные свойства изделия, а его конструктивные особенности. Связь технологичности со свойствами конструкции изделия реализуется в форме разрешения противоречий между активными элементами технологического процесса -человеком и используемыми им орудиями труда, с одной стороны, и противодействующим элементом - предметом труда, с другой. Поэтому при анализе конструкции изделия учитывается их взаимосвязь со сферами проявления ее свойств, включая научные исследования и разработки новых процессов, технологических методов и средств, процессы производства, эксплуатации и ремонта изделия [,, , 1]. Взаимосвязь конструкции изделия с технологией его производства обусловила одну из наиболее сложных функций технологической подготовки производства - отработку конструкции изделия на технологичность. Одним из критериев технологичности конструкции изделия является ее экономическая целесообразность при заданном качестве и принятых условиях производства, эксплуатации и ремонта. При такой оценке конструкции необходимо рассматривать весь комплекс требований к ней в целом, чтобы, например, облегчение требований к изготовлению не приводило к экономически невыгодному увеличению затрат на техническое обслуживание или ремонт. Каждое изделие при отработке его на технологичность рассматривается в следующих аспектах: как объект проектирования; как объект производства; как объект эксплуатации. Количественная оценка ТКИ основана на инженерно-расчетных методах и проводится по конструктивно-технологическим признакам, которые существенно влияют на выполнение основных требований к ней. Количественная оценка может производиться по планируемым показателям, когда изделие разрабатывается по самостоятельному техническому заданию, которым установлены базовые показатели ТКИ, и по не планируемым показателям - при возникновении альтернативы ТКИ для выбора лучшего конструктивного решения из ряда равноценных по рассматриваемым свойствам. Качественная оценка ТКИ основана на инженерно-визуальных методах оценки и проводится по отдельным конструктивным и технологическим признакам для достижения высокого уровня ТКИ. Она, как правило, предшествует количественной оценке, но вполне совместима с ней на всех стадиях проектирования. Качественной оценке могут быть подвергнуты одно исполнение изделия или совокупность его исполнений. Качественная оценка одного конструктивного исполнения изделия («хорошо - плохо», «допустимо - недопустимо» и т. ТКИ.
