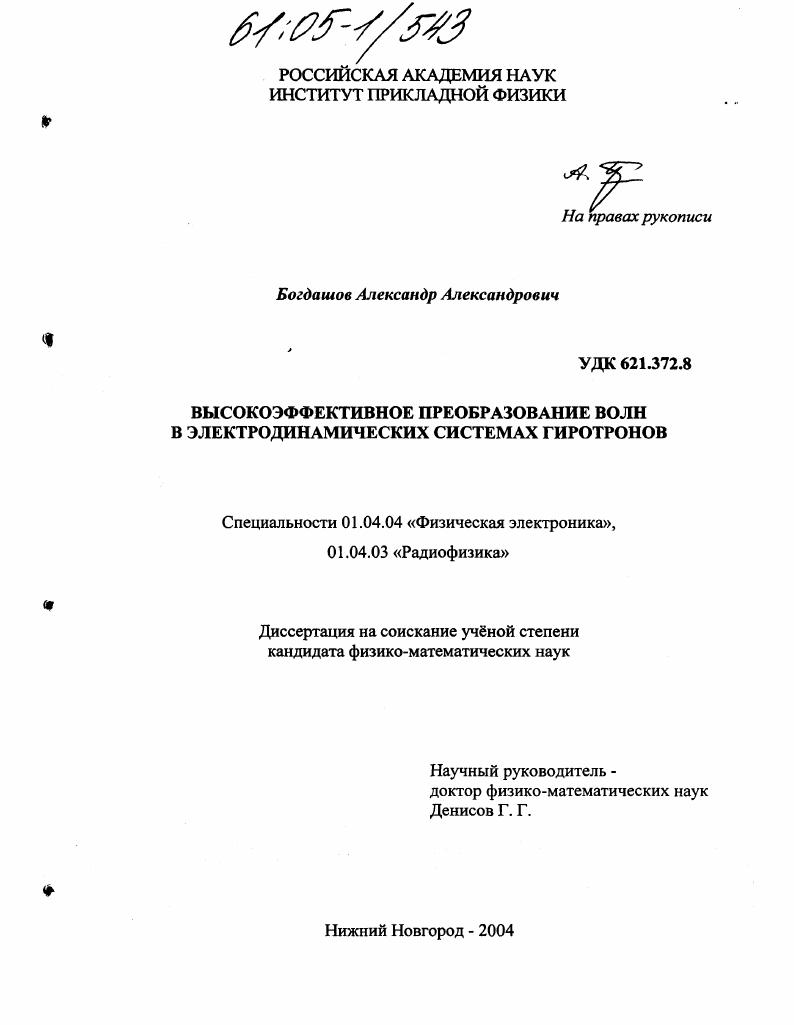

Высокоэффективное преобразование волн в электродинамических системах гиротронов

• Автор: Богдашов, Александр Александрович
• Шифр специальности: 01.04.04, 01.04.03
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Нижний Новгород
• Количество страниц: 144 с. : ил.

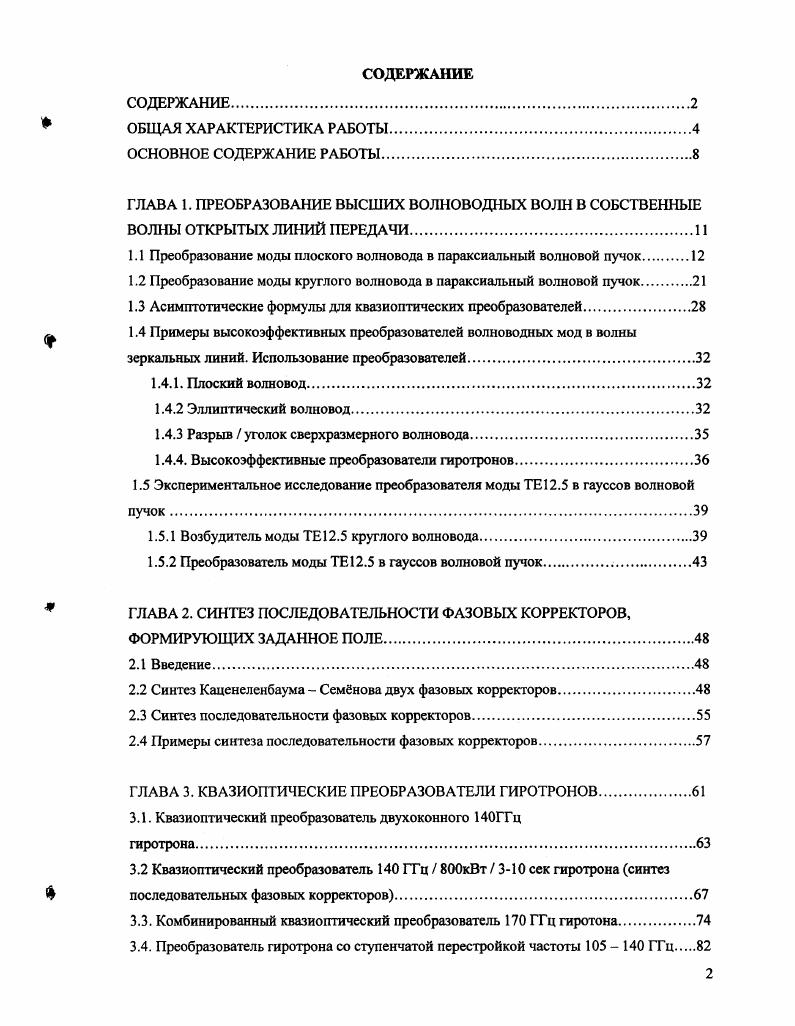

1.1 Преобразование моды плоского волновода в параксиальный волновой пучок.

1.2 Преобразование моды круглого волновода в параксиальный волновой пучок.

1.3 Асимптотические формулы для квазиоптических преобразователей

1.4 Примеры высокоэффективных преобразователей волноводных мод в волны зеркальных линий. Использование преобразователей

1.4.1. Плоский волновод

1.4.2 Эллиптический волновод.

1.4.3 Разрыв уголок сверхразмерного волновода

1.4.4. Высокоэффективные преобразователи гиротронов

1.5 Экспериментальное исследование преобразователя моды ТЕ.5 в гауссов волновой пучок.

1.5.1 Возбудитель моды ТЕ .5 круглого волновода

1.5.2 Преобразователь моды ТЕ.5 в гауссов волновой пучок.

ГЛАВА 2. СИНТЕЗ ПОСЛЕДОВАТЕЛЬНОСТИ ФАЗОВЫХ КОРРЕКТОРОВ, ФОРМИРУЮЩИХ ЗАДАННОЕ ПОЛЕ.
2.1 Введение
2.2 Синтез Каценеленбаума Семнова двух фазовых корректоров.
2.3 Синтез последовательности фазовых корректоров.
2.4 Примеры синтеза последовательности фазовых корректоров
ГЛАВА 3. КВАЗИОПТИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ ГИРОТРОНОВ.
3.1. Квазиоптический преобразователь двухоконного 0ГГц
гиротрона
3.2 Квазиоптический преобразователь 0 ГГц 0кВт 0 сек гиротрона синтез последовательных фазовых корректоров.
3.3. Комбинированный квазиоптический преобразователь 0 ГГц гиротона.
3.4. Преобразователь гиротрона со ступенчатой перестройкой частоты ГГц
ГЛАВА 4. СВЕРХРАЗМЕРНЫЕ ТРАКТЫ ГИРОТРОНОВ СРЕДНЕЙ МОЩНОСТИ ДЛЯ ТЕХНОЛОГИЧЕСКИХ УСТАНОВОК
4.1 Общие требования к трактам технологических установок.
4.2 Линия передачи ГТцкВт гиротрона с рабочей модой ТЕ
4.3 Линия передачи ГГц 3 кВт гиротрона с рабочей модой ТЕИ.

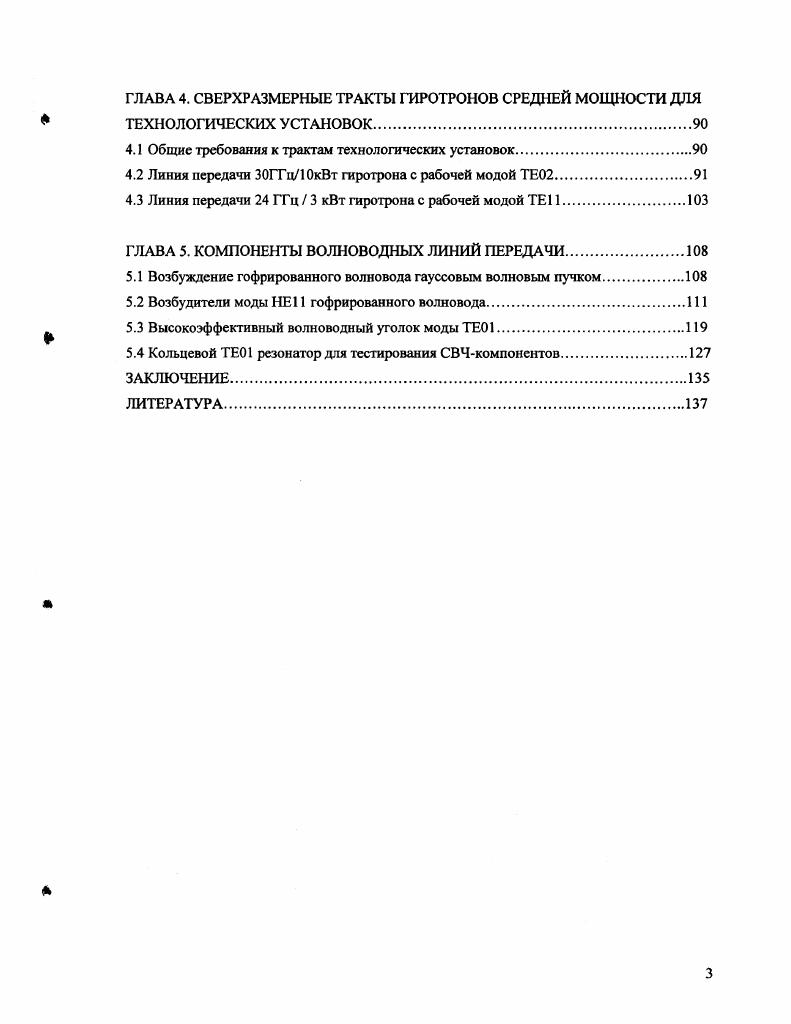

ГЛАВА 5. КОМПОНЕНТЫ ВОЛНОВОДНЫХ ЛИНИЙ ПЕРЕДАЧИ
5.1 Возбуждение гофрированного волновода гауссовым волновым пучком.
5.2 Возбудители моды НЕ гофрированного волновода
5.3 Высокоэффективный волноводный уголок моды ТЕ
5.4 Кольцевой ТЕ резонатор для тестирования СВЧкомпонентов.
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Определив области Бриллюэна элементарные зеркала для волноводных волн, рассмотрим линию передачи, состоящую из таких зеркал. Прогибая поверхность волновода, можно топологически перейти от волновода к открытой линии передачи рис. Важнейшим параметром, характеризующим зеркальную линию передачи, является параметр Френеля,
а
Рис. Переход от плоского волновода к открытой линии передачи. Ь Ыьп9 расстояние между центрами зеркал. Бриллюэна. При умеренных углах, когда соз 1, для высших волн р1 параметр Френеля велик, что означает незначительную дифракцию волнового пучка между последовательными отражениями от зеркал и принципиальную возможность построения открытой зеркальной линии передачи при замене областей Бриллюэна на зеркала с фазовой коррекцией. Рассмотрим излучение из плоского волновода рис. В этом случае волноводный вырез представляет собой обрыв одной из стенок волновода 1. Другая стенка волновода 2, может быть продолжена на достаточную длину, и вклада в поле рассеяния не дат. Расчт поля излучения выполнен в предположении бесконечной стенки 2 излучающего волновода. В этом случае поле излучения совпадает с полем излучения соответствующей моды плоского волновода удвоенного размера рис. В случае, когда параметр Френеля велик, естественно предположить, что поле на продолжении волноводной стенки 2, рис. Ьв и распространяется под углом 8 к оси волновода. Для проверки этого предположения выполнены расчты поля с помощью интеграла Кирхгофа. Исходное поле на конце волновода рис. Расчт выполнялся при фиксированном угле Бриллюэна для набегающих мод с различными индексами р. СОБб Г э
1. С 1 А.
