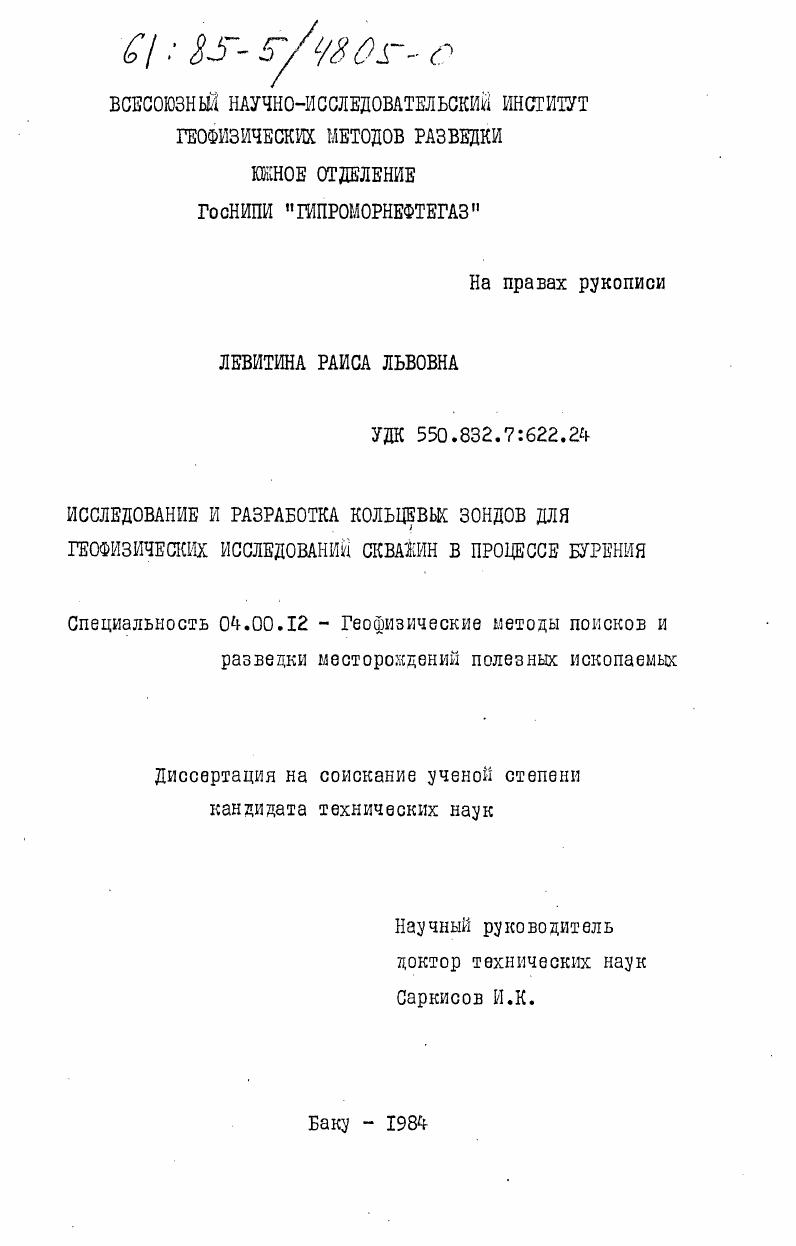

Исследование и разработка кольцевых зондов для геофизических исследований скважин в процессе бурения

• Автор: Левитина, Раиса Львовна
• Шифр специальности: 04.00.12
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Баку
• Количество страниц: 144 c. : ил

ОГЛАВЛЕНИЕ
Введение.

Глава I. Обзор работ по кольцевым зондам

Выводы.

Глава 2. Теория кольцевых зондов.

2.1. Кольцевой электрод в сквааине.

2.2. Кольцевой электрод на изолированном корпусе

в сквакине.

2.3. Исследование потенциальной функции для двухслойной среды.

2.4. Кольцевой зонд в трехслойной среде

Выводы..
Глава 3. Исследование влияния основных параметров
кольцевых зондов на показания их
3.1. Определение коэффициента зондов.
3.2. Исследование влияния диаметра электрода на величину коэффициента зонда.
3.3. Исследование влияния длины электрода на
величину коэффициента зонда5
Глава 4. Исследование влияния металла труб на показания
кольцевых зондов.
4.1. Вытянутые эллипсоидальные координаты
4.2. Поле точечного источника в присутствии вытянутого эллипсоида.
4.3. Точечный источник и точка наблюдения на оси вращения вытянутого эллипсоида

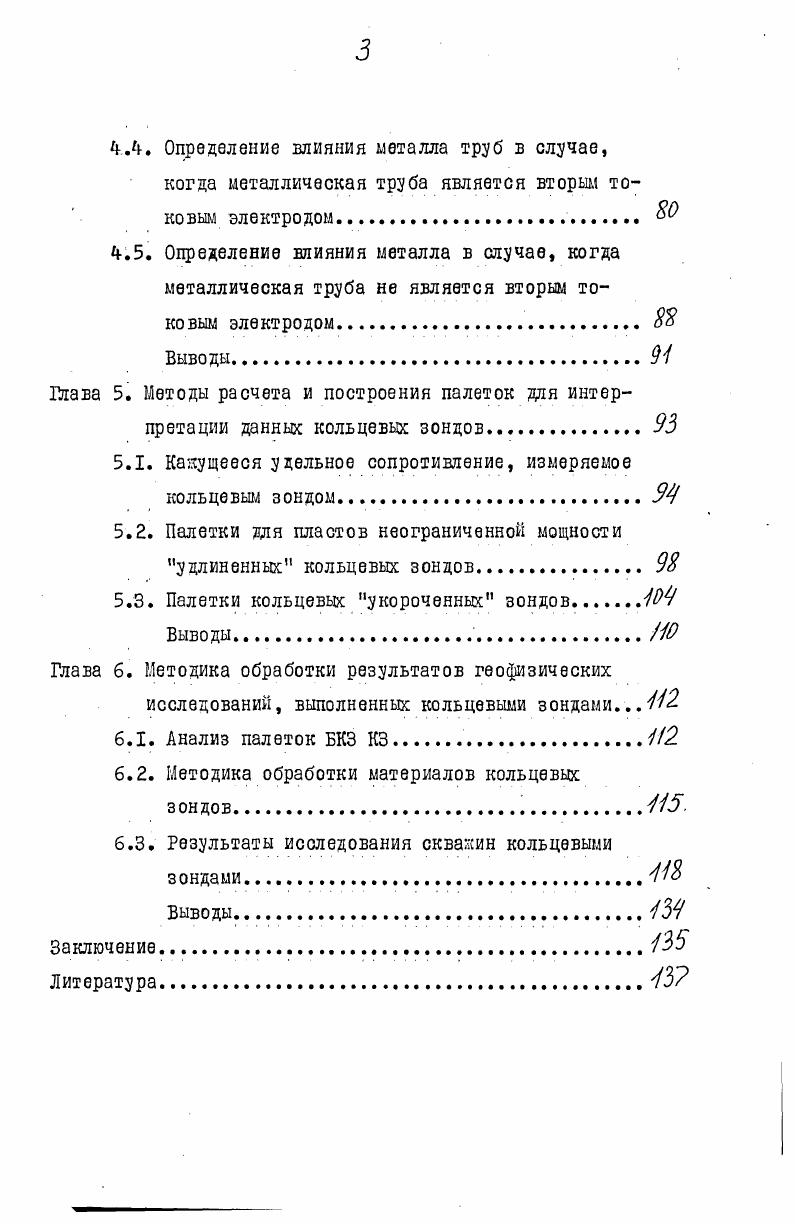

ii. Определение влияния металла труб в случае, когда металлическая труба является вторым токовым электродом
А.5. Определение влияния металла в случае, когда металлическая труба не является вторым токовым электродом.
Глава 5. Методы расчета и построения палеток для интерпретации данных кольцевых зондов.
5.1. Кажущееся удельное сопротивление, измеряемое кольцевым зондом
5.2. Палетки для пластов неограниченной мощности удлиненных кольцевых зондов
5.3. Палетки кольцевых укороченных зондов Юч
Выводы
Глава 6. Методика обработки результатов геофизических
исследований, выполненных кольцевыми зондами.
6.1. Анализ палеток БКЗ КЗ2.
6.2. Методика обработки материалов кольцевых
зондов. .5.
6.3. Результаты исследования сквакин кольцевыми
зондами.
Заключение.
Литература


Целью работы является разработка теоретических основ геофизических исследований скважин кольцевыми зондами, методических требований к параметрам зондов и палеток для обработки результатов измерения. Практическая ценность. На базе исследования поля кольцевого электрода и металлических масс выработаны рекомендации по разработке зондов с конечными размерами электродов. На базе исследования палеточных кривых даются рекомендации об оптимальных комплексах кольцевых зондов при каротаже на бурильных трубах, обладающих достаточной информативностью для оценки истинного сопротивления пласта в реальных геологотехнических условиях проведения ГИС. Изданы Методические указания по интерпретации данных электрического каротажа в процессе бурения. Реализация результатов работы. Разработанные методика и рекомендации по выбору параметров кольцевых зондов бьши положены в основу создания макетов скважинных приборов ЮжВНИИГеофизики, приборов АПК1 с кольцевым зондом А0,9М0,2У, созданного Киевским СКВ Министерства Геологии УССР и выпущенного опытнометодической серией, а также приняты за основу при изготовлении зонда электрического каротажа автономной аппаратуры для исследования сверхглубоких скважин типа АГАТ зонд А2МО,5У, комплекса зондов для многоканальных автономных приборов, входящих в аппаратуру автоматизированной информационноизмерительной системы геофизических, геохимических и технологических исследований в процессе бурения Прогноз АГйС3, разрабатываемой НПО Нефтегеофизика по заданию 1КНТ и Госплана СССР. Рекомендации по выбору параметров кольцевых зондов были положены в основу при разработке четырехзондовой системы для исследования скважин при электробурении Харьковским СКТБ, которая прошла Государственные испытания. Потенциал поля кольцевого электрода зависит от его диаметра, длины положения на изолированном корпусе, точки приложения тока и расположения второго токового электрода. Интерпретацию данных, полученных кольцевыми зондами, необходимо проводить по специально разработанным палеткам, учитывающим конечные размеры электродов, длину изоляционного покрытия трубызонда и расположение второго токового электрода В. При исследовании скважин по методике БКЗ комплект кольцевых зондов должен быть изменен по сравнению с комплексом зондов с точечными электродами изза разницы в конфигурации палеточных кривых. Апробация работ. Основные положения диссертации докладывались и обсуждались на 7 г. Азербайджана, У г. Украины, П 7А г. Азербайджана, У1 научнотехнической конференции геофизиков Азербайджана г. Основное содержание работы опубликовано в 8 работах. Объем работы. Ш стр. В основу работы положены исследования автора при проведении тематических работ по геофизическим исследованиям в процессе бурения в ЮжВНИИГеофизики и ВНШГеофизики под руководством доктора технических наук И. К.Саркисова, которому автор выражает искреннюю благодарность. При процессе выполнения исследования автор консультировался и сотрудничал с сотрудниками ЮжВНИИГеофизики и ВНИИГеофизики. Автор выражает свою признательность Искендерову В. Г. ЮжВНИИГеофизика, Бондаренко М. Т. ВНШГеофизика за помощь и обсуждение полученных результатов. В настоящее время в связи с увеличением глубин бурения входит в практику новый вид геофизических исследований приборами на бурильных трубах. Рассмотрим по патентной и периодической литературе, какие приборные и методические решения использования таких приборов существовали в СССР и за рубежом. Работы по созданию приборов для исследования скважин приборами на трубах были начаты в США еще в г. Исследования велись широким фронтом с использованием различных каналов связи. В одном из ранних патентов для измерения сопротивления заземления долота предполагалось использовать кабельный канал связи. Ш гг. i ПРИ 3 частин i i разработала аппаратуру для каротажа в процессе бурения с передачей информации по электрическому каналу связи. Аппаратура обеспечивала измерение сопротивления заземления долота и ПС 2.
