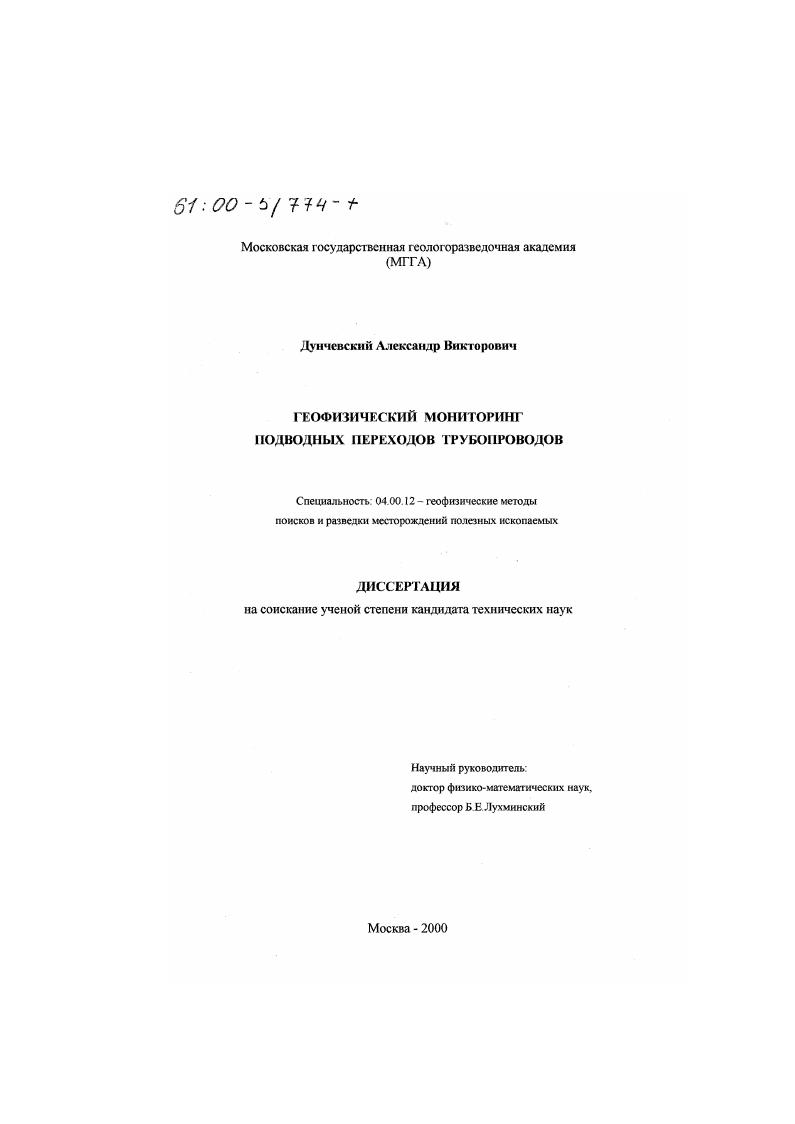

Геофизический мониторинг подводных переходов трубопроводов

• Автор: Дунчевский, Александр Викторович
• Шифр специальности: 04.00.12
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 104 с. : ил.

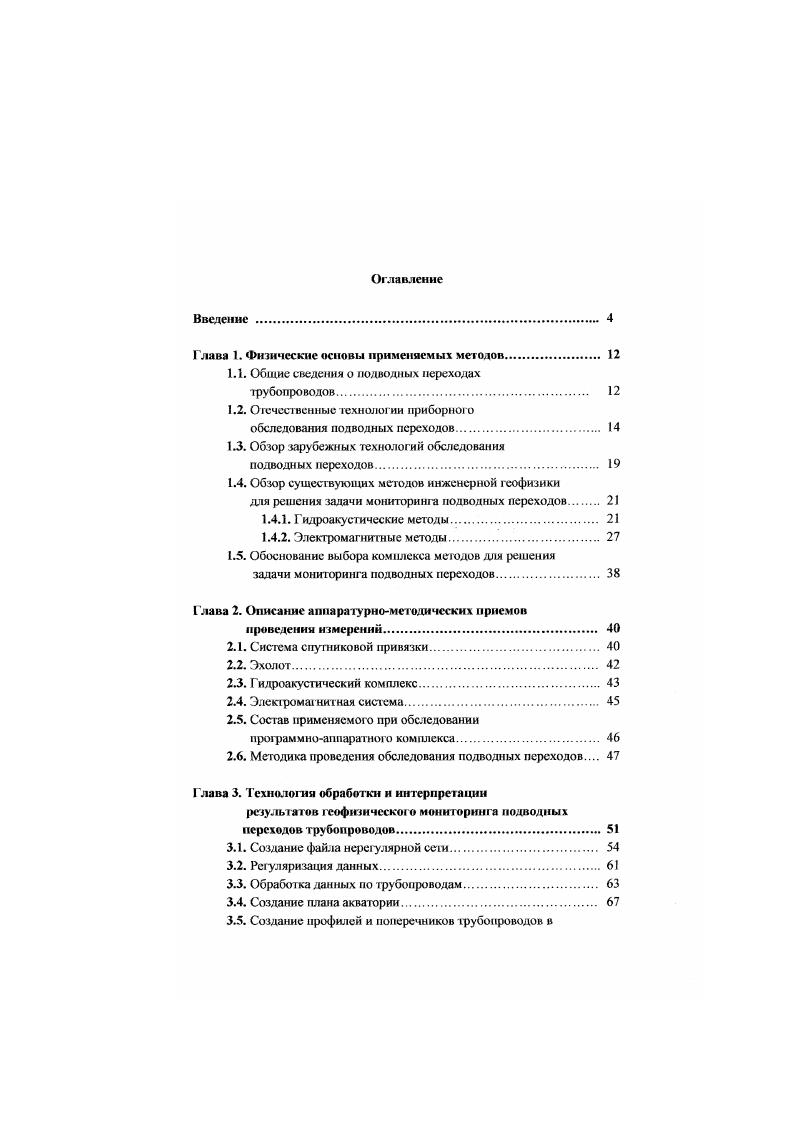

Оглавление
Введение .

Глава 1. Физические основы применяемых методов.

1.1. Общие сведения о подводных переходах

трубопроводов.

1.2. Отечественные технологии приборного

обследования подводных переходов

1.3. Обзор зарубежных технологий обследования

подводиых переходов.

1.4. Обзор существующих методов инженерной геофизики

для решения задачи мониторинга подводных переходов

1.4.1. Гидроакустические методы.
1.4.2. Электромагнитные методы
1.5. Обоснование выбора комплекса методов для решения
задачи мониторинга подводных переходов
Глава 2. Описание аппаратурнометодических приемом
проведения измерений
2.1. Система спутниковой привязки
2.2. Эхолот
2.3. Гидроакустический комплекс
2.4. Электромаг нитная сист ема
2.5. Состав применяемого при обследовании программноаппаратного комплекса.
2.6. Методика проведения обследования подводных переходов
Глава 3. Технология обработки и интерпретации
результатов геофизическою мониторинга подводных переходов трубопроводов.
3.1. Создание файла нершулярной сети.
3.2. Регуляризация данных
3.3. Обрабог ка данных по трубопроводам
3.4. Создание плана акватории
3.5. Создание профилей и поперечников трубопроводов в
формате ОХР.
3.6. Создание файла профиля утвержденного формата.
3.7. Визуализация результатов
3.7.1. Просмотр 3х мерною изображения
3.7.2. Просмотр продольных и поперечных профилей
Глава 4. Описание практической технологии внедрения программноаппаратною комплекса на примере обследования двухниточного подводного перехода газопровода ЯмбурЗападная граница через р.Сура
4.1. Установка базовой станции системы спутниковой привязки.
4.2. Уоаиовка водомерною поста.
4.3. Определение планового и высотного положения трубопроводов планововысотная съемка
береговых участков.
4.4. Гидроакустическая съемка.
4.5. Съемка уреза. Создание электронной карты.
4.6. Батиметрическая съемка.
4.7. Обработка полевых данных.
4.7.1. Создание файла нерегулярной сети.
4.7.2. Роуляризация данных
4.7.3. Обработка данных по трубопроводам
4.7.4. Построение Iтана.
4.7.5. Создание чертежей продольных
и поперечных профилей трубопроводов
4.7.6. Подготовка комплекта файлов
для программы визуализации
4.7.7. Анализ результатов обследования
с применением программы ЗОвизуализации
4.8. Выводы по результатах обследования
Заключение.
Библиографический список использованной литературы
Введение
Актуальность


В связи с этим ясно, что необходим систематический мониторинг состояния подводных переходов трубопроводов. Современные методы инженерной геофизики акустические, электромагнитные и др. Помимо прочих достоинств, применение геофизических методов обследования позволяет существенно снизить стоимость работ. Внедрение методов современной инженерной геофизики в данную отрасль необходимо еще и потому, что до этого решением данной задачи занималось множество разных подрядчиков с разным уровнем технической культуры . Внедрение геофизических технологий позволяет обеспечить единство стандартов записи исходной информации, стандартов обработки и представления визуализации итоговых результатов геофизического мониторинга. Предложенные нами проекты стандартов представления результатов обследований используются в системе ОАО Газпром. Создание экспрессной системы геофизического мониторинга подводных переходов трубопроводов, с целью сокращения временных затрат, повышения достоверности и достижения максимальной информативности результатов обследования. Разработка и опробование в производственном режиме приборного комплекса для обследования подводных переходов трубопроводов. Стандартизация данных, получаемых при обработке и используемых для визуализации результатов и подготовки отчетных материалов. Разработана компьютерная система обработки результатов геофизического обследования подводных переходов, включающая многовариантную визуализацию. Предложен отраслевой стандарт пакета данных, предоставляемых по результатам обследования подводных переходов трубопроводов. Разработанная система обработки ТгапяСак объединяет все сталии обработки. Практическая ценность разработанной системы обработки заключается в ускорении и упрощении процесса полевой сьсмки и обработки полевых данных, в снижении требований к квалификации оператора обработки. Система обработки ТгатеСак повышает достоверность результатов благодаря использованию внедренных в ней алгоритмов расчета, упрощает процесс подготовки отчетных материалов. Разработанная программа визуализации СанЧУУЧем. ТгапаСак, вместе с печатными материалами поставляется Заказчику и позволяет легко анализировать состояние подводного перехода. Описываемый приборный комплекс применяется для обследования подводных переходов с г Он сформировался благодаря опыту, накопленному при проведении полевых работ в период с г. Помимо зтого, в указанный период на предприятии проводились научноисследовательские работы НИР но заказу ОАО Газпром, ВНИИСТ, в области усовершенствования и модернизации комплекса для обследования подводных переходов трубопроводов. Система обработки ТгапяСак используется для обработки результатов обследований подводных переходов, начиная с г. При этом система постоянно дорабатывается и совершенствуется. Только на предприятии ФортМ ома использовалась при обработке результатов обследований более 0 подводных переходов нефте и газопроводов. Результаты проведенных обследований вошли в более чем 0 производст венных отчетов. Также система обработки ГгапхСа1с внедрена в 5ти региональных отделениях ОАО Газпром и на НПФ Возрождение, занимающихся обследованием подводных переходов. Программа визуализации СаУУ1еу с г. Заказчикам, от которых получено множество положительных отзывов. К настоящему времени многие организации, выполняющие обследования подводных переходов, используют программу СаяУУУЧет для анализа результатов обследований, и сдают отчетные материалы Заказчикам в электронном виде в виде стандартного пакета данных результатов обследования, разработанного НПП ФортМ. С г. НПП ФортМ выполняет работы по договору с фирмой ПГЭС ОАО Газпром утвержденной головным куратором Банка Данных по подводным переходам трубопроводов по разработке программной оболочки Банка Данных и различных сервисных программных модулей. При этом разработанный на предприятии формат данных по подводным переходам в том числе данных по обследованиям используется при формировании Банка Данных и является основой для унификации данных по всем подводным переходам ОАО Газпром.
