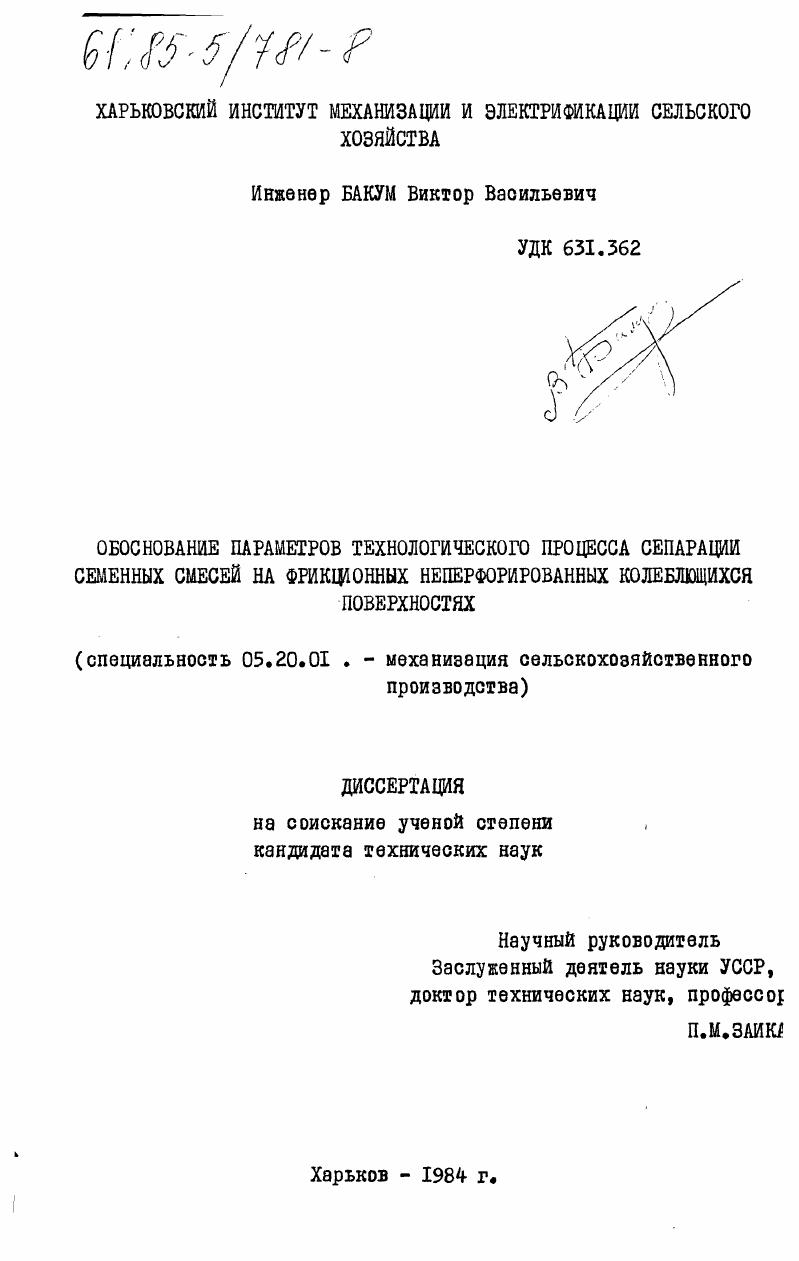

Диссертация на тему "Обоснование параметров технологического процесса сепарации семенных смесей на фрикционных неперфорированных колеблющихся поверхностях", скачать бесплатно автореферат по специальности 05.20.01 - Технологии и средства механизации сельского хозяйства

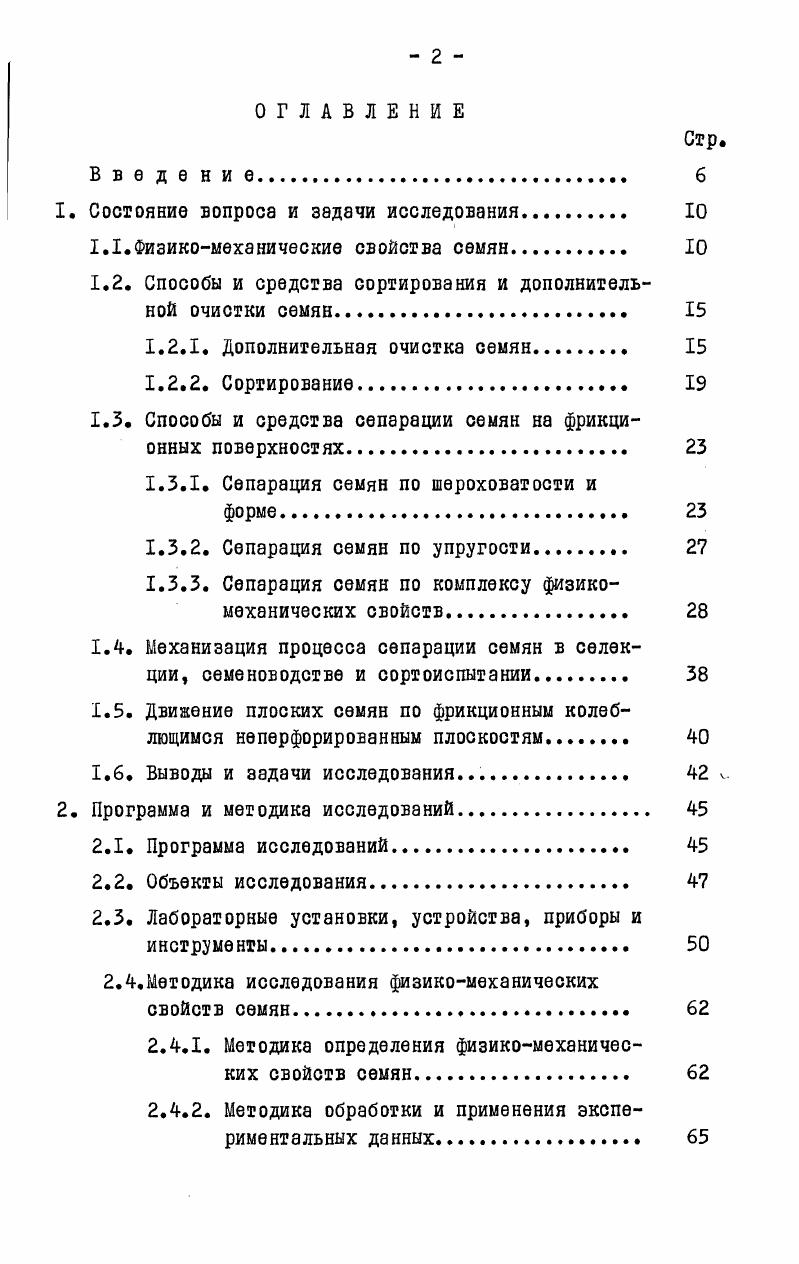

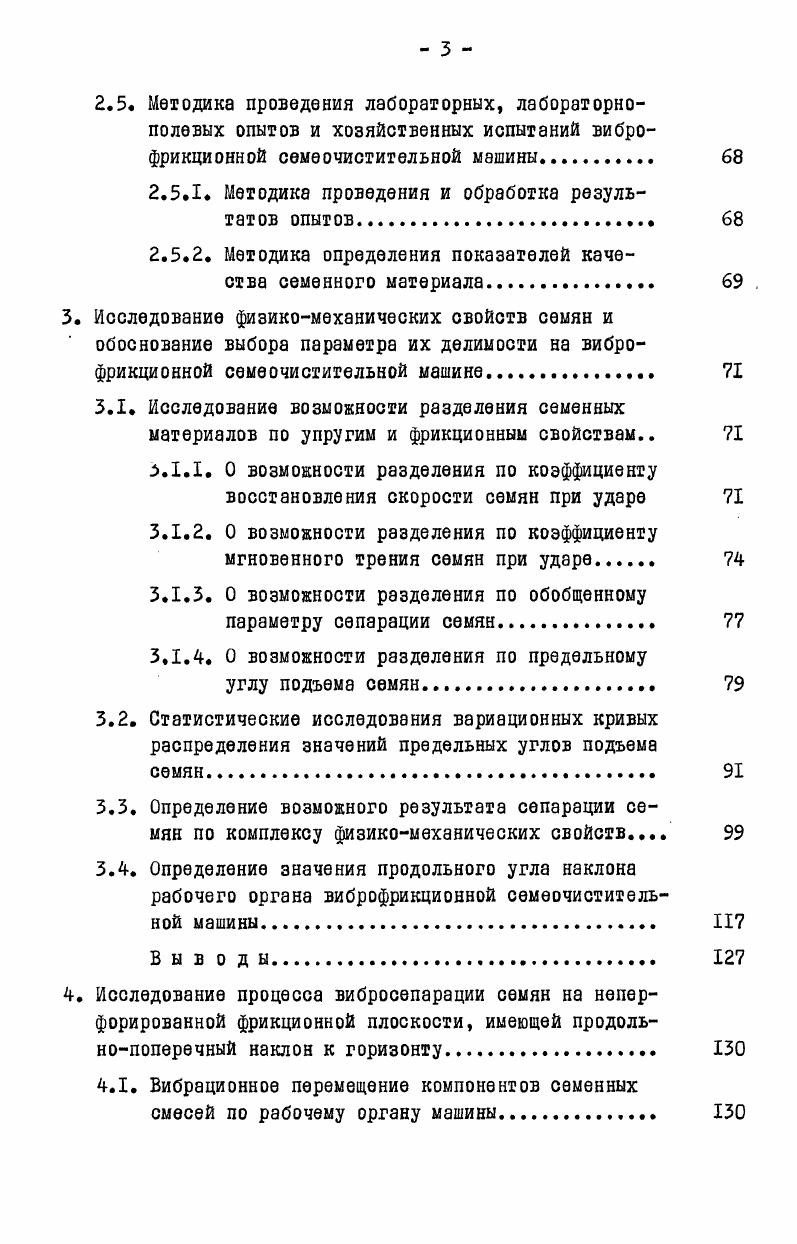

ОГЛАВЛЕНИЕ

В в е д е н и е

1. Состояние вопроса и задачи исследования.

1.1.Физикомеханические свойства семян

1.2. Способы и средства сортирования и дополнительной очистки семян.

1.2.1. Дополнительная очистка семян.

1.2.2. Сортирование.

1.3. Способы и средства сепарации семян на фрикционных поверхностях

1.3.1. Сепарация семян по шероховатости и

1.3.2. Сепарация семян по упругости.

1.3.3. Сепарация семян по комплексу физикомеханических свойств.

1.4. Механизация процесса сепарации семян в селекции, семеноводстве и сортоиспытании.
1.5. Движение плоских семян по фрикционным колеблющимся неперфорированным плоскостям
1.6. Выводы и задачи исследования. ч,
2. Программа и методика исследований.
2.1. Программа исследований.
2.2. Объекты исследования.
2.3. Лабораторные установки, устройства, приборы и инструменты.
2.4.Методика исследования физикомеханических
свойств семян.
2.4.1. Методика определения физикомеханических свойств семян
2.4.2. Методика обработки и применения экспериментальных данных
2.5. Методика проведения лабораторных, лабораторнополевых опытов и хозяйственных испытаний виброфрикционной семеочистигельной машины.
2.5.1. Методика проведения и обработка результатов опытов.
2.5.2. Методика определения показателей качества семенного материала.
3. Исследование физикомеханических свойств семян и обоснование выбора параметра их делимости на виброфрикционной семеочистигельной машине
3.1. Исследование возможности разделения семенных материалов по упругим и фрикционным свойствам
3.1.1. О возможности разделения по коэффициенту восстановления скорости семян при ударе
3.1.2. О возможности разделения по коэффициенту мгновенного трения семян при ударе
3.1.3. О возможности разделения по обобщенному параметру сепарации семян
3.1.4. О возможности разделения по предельному
углу подъема семян
3.2. Статистические исследования вариационных кривых распределения значений предельных углов подъема семян
3.3. Определение возможного результата сепарации семян по комплексу физикомеханических свойств
3.4. Определение значения продольного угла наклона рабочего органа виброфрикционной семеочиститель
ной машины
В ы в о д ы.
4. Исследование процесса вибросепарации семян на неперфорированной фрикционной плоскости, имеющей продольнопоперечный наклон к горизонту.
4.1. Вибрационное перемещение компонентов семенных
смесей по рабочему органу машины
4.1.1. Безотрывное движение компонентов семенных смесей
4.1.2. Движение компонентов семенных смесей с отрывом от вибрирующей плоскости
4.2. Влияние конструктивных параметров рабочего органа на разделяющую способность вибрационной семеочистительной машины
4.3. Определение оптимальных параметров вибрационной семеочистййльной машины.
В ы в о д ы
5. Результаты лабораторных, лабораторнополевых опытов и хозяйственных испытаний виброфрикционной семеочистительной машины.
5.1. Лабораторные опыты по очистке семенных материалов
5.2. Лабораторные опыты по сортированию семенных материалов
5.2.1. Сортирование семян люцерны посевной
5.2.2. Сортирование семян проса
5.3. Лабораторные опыты по очистке с одновременным сортированием семенных материалов.
5.3.1. Семена льнадолгунца
5.3.2. Семена лука.
5.3.3. Семена пастернака.
5.3.4. Семена укропа.
5.3.5. Семена проса
5.3.6. Семена щавеля.
5.3.7. Семена люцерны посевной.
5.3.8. Семена моркови
5.4. Лабораторнополевые опыты по проверке посевных качеств семян, обработанных на виброфрикционном сепараторе.
5.4.1. Семена льнадолгунца
5.4.2. Семена лука.
5.4.3. Семена проса
5.5. Хозяйственные испытания виброфрикционной семеочистительной машины на сепарации семян овощных культур.
5.5.1. Сепарация семян капусты
5.5.2. Сепарация семян моркови
5.5.3. Сепарация семян редиса.
В ы в о д ы.
В ы в о ды
Литература

Если в семенном материале преобладают семена округлой формы, более упругие и менее шероховатые, то его необходимо разделять на криволинейной поверхности обращенной основанием конуса параболоида и др. В том случае, когда основную часть семенного материала составляют компоненты плоской формы
более шероховаты и менее упруги, то сепарирующую поверхность располагают основанием конуса параболоида и др. На рис. Он состоит из рабочей сепарирующей поверхности I, которая жестко закреплена посредством косынок 2 на вибростоле 3. Последний установлен на упругую подвеску в виде пружин сжатия 4, которые расположены на опорной плите 5 станины 6. Снизу к вибростолу 3 жестко крепится вибровозбудитель 7, который приводится в движение от электродвигателя 8. Для отбора продуктов разделения применяются приемники семян округлой II и плоской форм. Сепаратор с конической разделительной поверхностью обращенной основанием конуса вниз приведен на рис. Конструктивная схема сепаратора аналогична предыдущей. Рис. Рис. I сепарирующая поверхность 2 приемник продуктов разделения 3 вибровозбудитель
Для более эффективного использования сепаратора с конической рабочей поверхностью, обращенной основанием конуса вниз,над ней устанавливается решето ,,. Существенным недостатком осесимметричных сепараторов, рабочие поверхности которых совершают сложное пространственное движение, является недостаточно высокое качество разделения вследствие того, что частицы разных фракций при сепарации сталкиваются между собой и увлекаются противоположными потоками компонентов смеси, перемещающихся монослоем по сепарирующей поверхности. В сепараторе с продольным наклоном рабочей поверхности семенной материал разделяют на две фракции. Вверх перемещаются семена более плоокой формы, менее упругие, шероховатые, вниз округлые, упругие, гладкие семена ,,9,4,0,3. На рис. Он состоит из рабочей поверхности I, которая посредством механизма регулировки продольного угла ее наклона 2 жестко закреплена на вибросголе 3. Вибросгол установлен на упругую подвеску из пружин сжатия 4. К вибростолу 3 жестко крепится двухвальный дебалансный вибровозбудитель направленного действия 5. Подача исходного материала осуществляется из питающего устройства 6. Для сбора продуктов разделения имеются приемники 7 и 8 . Для интенсификации процесса разделения семян над наклонной рабочей поверхностью эквидистантно устанавливается отражательная плоскость рис. С целью повышения производительности сепаратора рабочие поверхности располагаются в несколько ярусов рис. Рис. Рис. Схема вибросепаратора с отражательной. I, сепаратор с движущимися точками подачи исходного материала и др. Существенным недостатком сепараторов с продольным наклоном рабочих органов является го, что в них разделение происходит только на две фракции. Этот недостаток в некоторой степени устранен в вибрационных сепараторах с продольнопоперечным наклоном фрикционных рабочих плоокостей. Под действием направленных колебаний семенной материал распределяется по рабочему органу вниз по траекториям перемещаются округлые, упругие и гладкие семена, вверх по траекториям плоские, шероховатые, неупругие, по траекториям перемещается неразделенная фракция рис. Для повышения эффективности процесса разделения сепарирующие поверхности могут быть ярусно расположены, с выполненными в них площадками рассредоточения, которые могут также устанавливаться над основной сепарирующей поверхностью 7,6. Сепарирующая плоскость за зоной загрузки может изготовляться с иаломом и наклоняться под большим углом 0. Рабочая поверхность может быть разделена на зоны с различной шероховатостью в месте подачи исходного материала, причем первой в направлении подъема должна располагаться зона с большей шероховатостью 0. По сепарирующей поверхности могут быть выполнены продолговатые ячейки под углом от 0 до к продольной оси сепаратора 3. Рабочая поверхность монет быть выполнена ступенчатой в виде элементарных площадок, угол наклона которых возрастает в направлении движения неразделенной фракции семян рис.
