Цеолитсодержащие вяжущие повышенной водостойкости и изделия на их основе

• Автор: Смиренская, Вера Николаевна
• Шифр специальности: 05.17.11
• Научная степень: Кандидатская
• Год защиты: 1998
• Место защиты: Томск
• Количество страниц: 220 с. : ил.

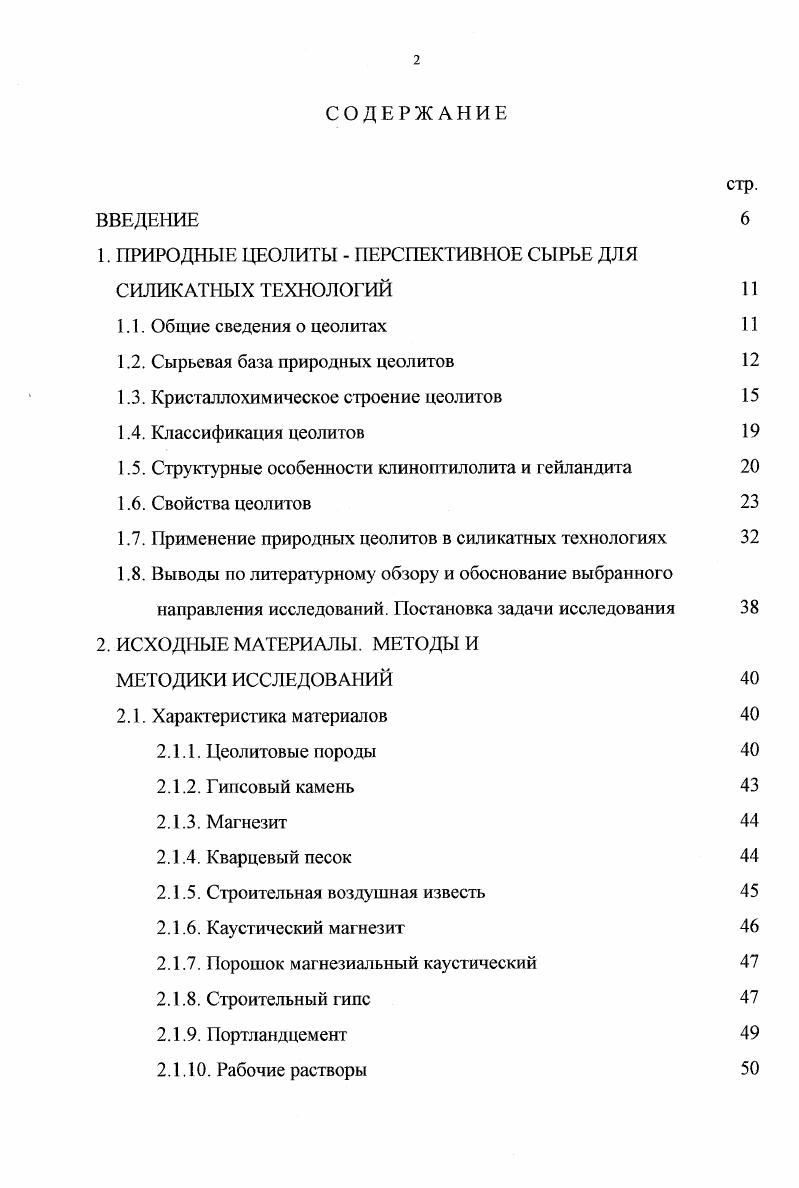

СОДЕРЖАНИЕ

ВВЕДЕНИЕ
1. ПРИРОДНЫЕ ЦЕОЛИТЫ - ПЕРСПЕКТИВНОЕ СЫРЬЕ ДЛЯ СИЛИКАТНЫХ ТЕХНОЛОГИЙ
1.1. Общие сведения о цеолитах
1.2. Сырьевая база природных цеолитов
1.3. Кристаллохимическое строение цеолитов
1.4. Классификация цеолитов
1.5. Структурные особенности клиноптилолита и гейландита
1.6. Свойства цеолитов
1.7. Применение природных цеолитов в силикатных технологиях
1.8. Выводы по литературному обзору и обоснование выбранного направления исследований. Постановка задачи исследования
2. ИСХОДНЫЕ МАТЕРИАЛЫ. МЕТОДЫ И
МЕТОДИКИ ИССЛЕДОВАНИЙ
2.1. Характеристика материалов
2.1.1. Цеолитовые породы
2.1.2. Гипсовый камень
2.1.3. Магнезит
2.1.4. Кварцевый песок
2.1.5. Строительная воздушная известь
2.1.6. Каустический магнезит
2.1.7. Порошок магнезиальный каустический
2.1.8. Строительный гипс
2.1.9. Портландцемент
2.1.10. Рабочие растворы

2.2. Методы и методики исследований
2.2.1. Химические методы анализа
2.2.2. Определение химической устойчивости изделий, полученных на основе цеолитсодержащих вяжущих
2.2.3. Термофизические методы анализа
2.2.4. Рентгенофазовый анализ
2.2.5. Оптическая микроскопия
2.2.6. Характеристика методов и методик, используемых в работе
при испытании вяжущих
3. КОМПЛЕКСНОЕ ИССЛЕДОВАНИЕ ЦЕОЛИТОВЫХ ПОРОД САХАПТИНСКОГО И ХОЛИНСКОГО МЕСТОРОЖДЕНИЙ
3.1. Общие сведения о месторождениях
3.1.1. Сахаптинское месторождение
3.1.2. Холинское месторождение
3.2. Петрографическое описание цеолитовых пород
3.3. Изучение минер алогического состава цеолитовых пород методом рентгенофазового анализа
3.4. Исследование поведения цеолитовых пород при нагревании
3.5. Физико-механические свойства цеолитовых пород
3.6. Дисперсионный анализ цеолитовых пород
3.7. Химический состав цеолитовых пород
3.8. Исследование процессов, протекающих при взаимодействии цеолитов с водой, растворами кислот и щелочей
3.9. Гидравлическая активность цеолитовых пород
3.9.1. Гидратационная активность
3.9.2. Гидравлическая активность
3.9.3. Пуццолановая активность
3.9.4. Гидравлическая активность, определяемая по методу

М.И. Стрелкова
3.9.5. Реакционная способность цеолитов по отношению к растворам [4gOlb, МСЬ, MgS04, известково-гипсовому, Са804
3.9.6. Потенциальная реакционная способность цеолитов
3.9.7. Содержание растворимого глинозема
3.10. ВЫВОДЫ по главе
4. РАЗРАБОТКА СОСТАВОВ И ТЕХНОЛОГИЙ ЦЕОЛИТСОДЕРЖАЩИХ ВЯЖУЩИХ
4.1. Физико-химические процессы получения гипсоцеолитовых
вяжущих
4.1.1. Исследование цеолитовых пород в составе смешанных гипсоцеолитовых вяжущих 1 типа
4.1.2. Исследование термоактивированных цеолитовых пород
в составе смешанных гипсоцеолитовых вяжущих 2 типа
4.1.3. Исследование цеолитовых пород в составе гипсоцеолитовых вяжущих совместной варки 3 типа
4.1.4. Влияние добавки оксида кальция на свойства гипсоцеолитовых вяжущих
4.1.5. ВЫВОДЫ
4.2. Исследование процессов получения цеолитмагнезиальных
вяжущих
4.2.1. Выбор соотношений компонентов смешанных цеолитмагнезиальных вяжущих
4.2.2. Особенности структурообразования цеолитмагнезиальных вяжущих в ранние сроки твердения
4.2.3. Исследование процессов формирования фазового состава и структуры цеолитмагнезиальных вяжущих
4.2.4. ВЫВОДЫ

нии цеолитов. В этом качестве изучены природные цеолиты Северного Кавказа, Закарпатья, Сибири и Дальнего Востока. По этому вопросу имеются многочисленные публикации [78 - 88].
Установлено, что природные цеолиты, обладая высокой гидравлической активностью по связыванию гидроксида кальция твердеющего цементного камня, выполняют роль активной минеральной добавки, и это дает возможность получать портландцемент и шлакопортландцемент высокого качества. Особенностью применения цеолитовых пород в технологии цементов является то, что они могут вводиться в значительных количествах от 20 до 50%, при этом могут быть получены качественные цементы М400 и М300.
Чистякова З.А. исследовала гейландитовые туфы Закарпатья и утверждает, что добавка туфа до 10% позволяет получить портландцемент М400, а при введении добавки до 25% - пуццолановый портландцемент МЗОО [79]. Авторы полагают, что введение цеолита в больших количествах, больше 25%, приведет к образованию эттрингита в более поздние сроки твердения цемента из-за возможного выхода А13+ из кристаллической решетки цеолита.
Авторами работы [80] показано, что цеолитовые туфы содержат значительные количества активного компонента, способного вступать во взаимодействие с гидроксидом кальция с образованием водостойких соединений. Кроме того они предполагают, что гидроксид кальция разрушающе действует на кристаллическую решетку цеолитового минерала, освобождая 8Ю2 и А120з для химического взаимодействия. Х.Ф.У. Тейлор [81] разделяет эту точку зрения.
Т.Я. Гальперина [82] и научные сотрудники НИИпроектцемента г. Красноярска [83, 84, 85] исследовали цеолитовые туфы Холинского месторождения и установили, что они могут быть использованы в качестве активной минеральной добавки в цементы (5-25%), без ухудшения технических свойств портландцемента и растворов на его основе.
