Автоматизация проектирования универсально-сборных приспособлений

• Автор: Серков, Евгений Александрович
• Шифр специальности: 05.11.14
• Научная степень: Кандидатская
• Год защиты: 2012
• Место защиты: Санкт-Петербург
• Количество страниц: 326 с. : ил.

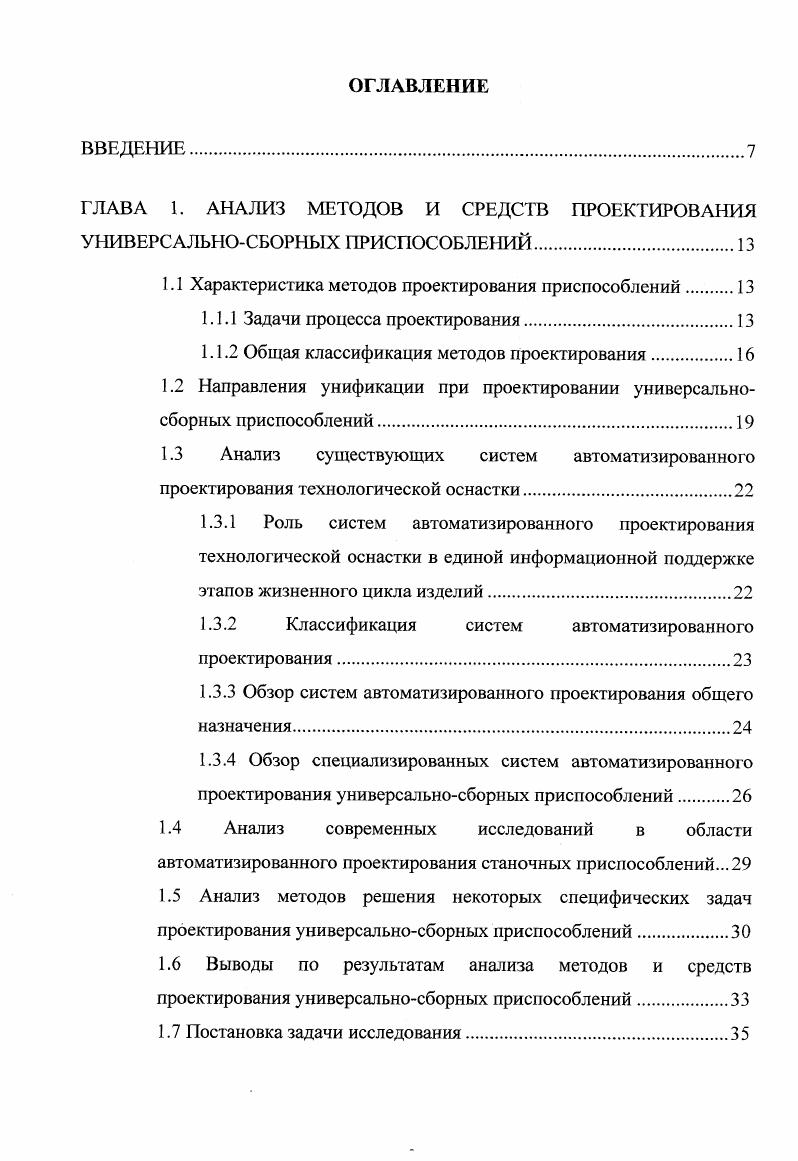

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
ГЛАВА Е АНАЛИЗ МЕТОДОВ И СРЕДСТВ ПРОЕКТИРОВАНИЯ УНИВЕРСАЛЬНО-СБОРНЫХ ПРИСПОСОБЛЕНИЙ
1.1 Характеристика методов проектирования приспособлений
1.1.1 Задачи процесса проектирования
1.1.2 Общая классификация методов проектирования
1.2 Направления унификации при проектировании универсальносборных приспособлений
1.3 Анализ существующих систем автоматизированного проектирования технологической оснастки
1.3.1 Роль систем автоматизированного проектирования технологической оснастки в единой информационной поддержке этапов жизненного цикла изделий
1.3.2 Классификация систем автоматизированного проектирования
1.3.3 Обзор систем автоматизированного проектирования общего назначения
1.3.4 Обзор специализированных систем автоматизированного проектирования универсально-сборных приспособлений
1.4 Анализ современных исследований в области автоматизированного проектирования станочных приспособлений
1.5 Анализ методов решения некоторых специфических задач проектирования универсально-сборных приспособлений
1.6 Выводы по результатам анализа методов и средств проектирования универсально-сборных приспособлений
1.7 Постановка задачи исследования
ГЛАВА 2. СТРУКТУРА, МЕТОДИКИ И МОДЕЛИ ПРОГРАММНОМЕТОДИЧЕСКОГО КОМПЛЕКСА
2.1 Функции и структура программно-методического комплекса
2.2 Методика проектирования групповых универсально-сборных приспособлений
2.3 Методика генерации ЗО-моделей сборок универсально-сборных приспособлений
2.4 Методика применения библиотек ЗО-моделей компонентов универсально-сборных приспособлений
2.5 Методика автоматизированного проектирования зажимных устройств
2.5.1 Расчет сил и моментов резания
2.5.2 Расчет и проектирование силовых механизмов зажимных устройств
2.6 Методика автоматизированного проектирования конструкции установочных элементов универсально-сборных приспособлений
2.7 Учет задействованных компонентов универсально-сборных приспособлений при автоматизированном проектировании
2.8 Выводы по второй главе
ГЛАВА 3. ЯЗЫК ОПИСАНИЯ ИНФОРМАЦИОННЫХ МОДЕЛЕЙ КОНСТРУКЦИИ УНИВЕРСАЛЬНО-СБОРНЫХ ПРИСПОСОБЛЕНИЙ. АЛГОРИТМЫ ПРОГРАММНО-МЕТОДИЧЕСКОГО КОМПЛЕКСА
3.1 Разработка языка описания информационных моделей
3.1.1 Обозначение составляющих элементов конструкции универсально-сборных приспособлений
3.1.2 Правила описания конструкции универсально-сборных приспособлений
3.1.3 Разработка элементов языка описания содержимого базы знаний
3.2 Алгоритмы работы программно-методического комплекса
3.2.1 Алгоритм автоматизированной генерации ЗО-моделей сборок универсально-сборных приспособлений
3.2.2 Алгоритм автоматизированного проектирования с применением библиотек ЗО-моделей компонентов универсальносборных приспособлений
3.2.3 Алгоритм расчета исходного усилия и проектирования силовых механизмов зажимных устройств
3.2.4 Алгоритм автоматизированного проектирования конструкции установочных элементов универсально-сборных приспособлений
3.3 Целесообразность применения методики генерации ЗО-моделей сборок универсально-сборных приспособлений при использовании его в рамках существующего метода синтеза приспособлений
3.4 Описание структуры взаимосвязей составляющих программнометодического комплекса
3.5 Выводы по третьей главе
ГЛАВА 4. РАЗРАБОТКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
4.1 Разработка библиотек ЗО-моделей компонентов универсальносборных приспособлений
4.2 Разработка приложения для автоматизированного расчета сил и моментов резания
4.3 Разработка приложения для расчета исходного усилия и проектирования силовых механизмов зажимных устройств
4.4 Разработка интерфейса оболочки базы знаний автоматизированного проектирования конструкции установочных элементов универсально-сборных приспособлений
4.5 Оценка эффекта от применения программно-методического комплекса в рамках предлагаемого подхода к организации
1.7 Постановка задачи исследования
Цель данной работы - проведение исследований, обеспечивающих повышение эффективности автоматизированного проектирования УСП в ряде направлений, перечисленных ниже.
1. Разработка методики проектирования специальных деталей сменных наладок групповых УСП, а также подбора сменных наладок из унифицированных компонентов УСП на основе использования методики создания групповых компоновок с применением ЗБ-модели комплексной заготовки.
2. Разработка методики автоматизированной генерации ЗВ-моделсй сборок УСП.
3. Разработка методики применения библиотек ЗП-моделей компонентов УСП с возможностью автоматизированного задания сопряжений для различных типов конструктивных элементов.
4. Разработка методики автоматизированного проектирования зажимных устройств, включающей в себя:
- автоматизацию расчетов сил и моментов резания;
- автоматизацию расчетов исходного усилия и компоновки силового
механизма зажимного устройства.
5. Разработка методики проектирования конструкции установочных элементов УСП
6. Разработка методики учета доступного для компоновки множества элементов УСП в качестве дополнительного ограничения при автоматизированном проектировании.
7. Описание специфики организации процесса проектирования УСП с использованием САПР.
В качестве дополнительного ограничения области исследования автором предлагается ориентироваться, главным образом, на обработку корпусных заготовок на фрезерных станках.
