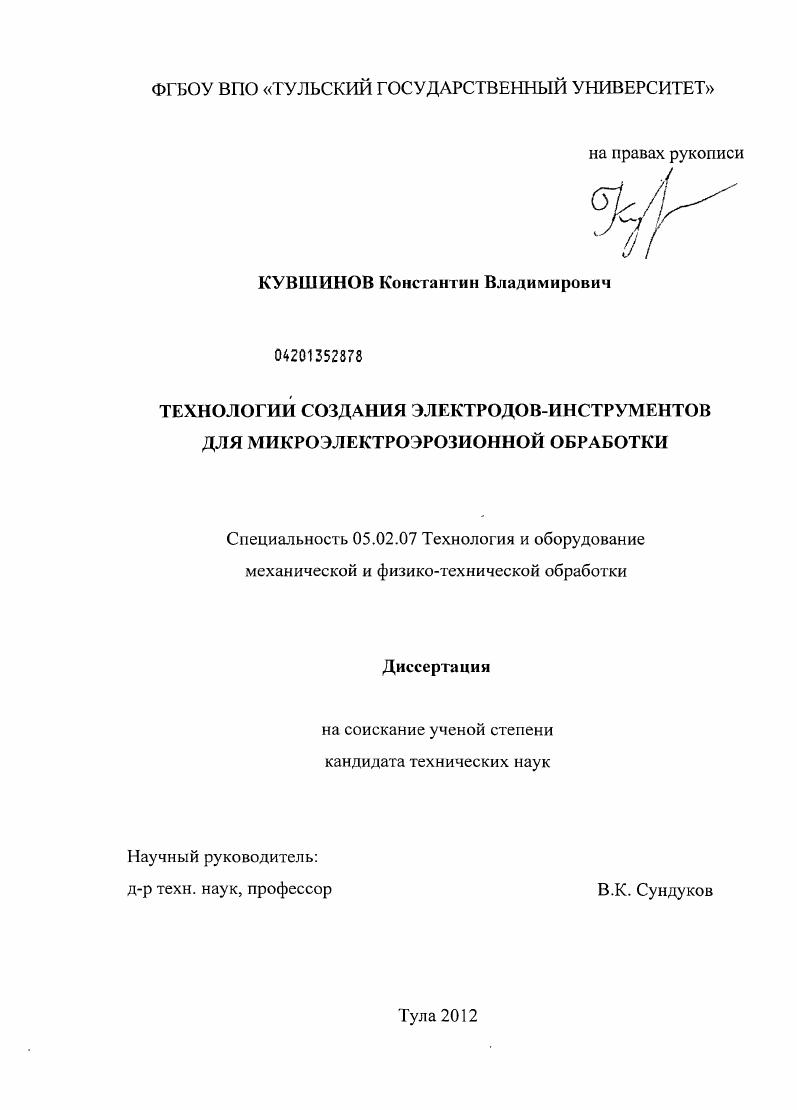

Технологии создания электродов-инструментов для микроэлектроэрозионной обработки

• Автор: Кувшинов, Константин Владимирович
• Шифр специальности: 05.02.07
• Научная степень: Кандидатская
• Год защиты: 2012
• Место защиты: Тула
• Количество страниц: 142 с. : ил.

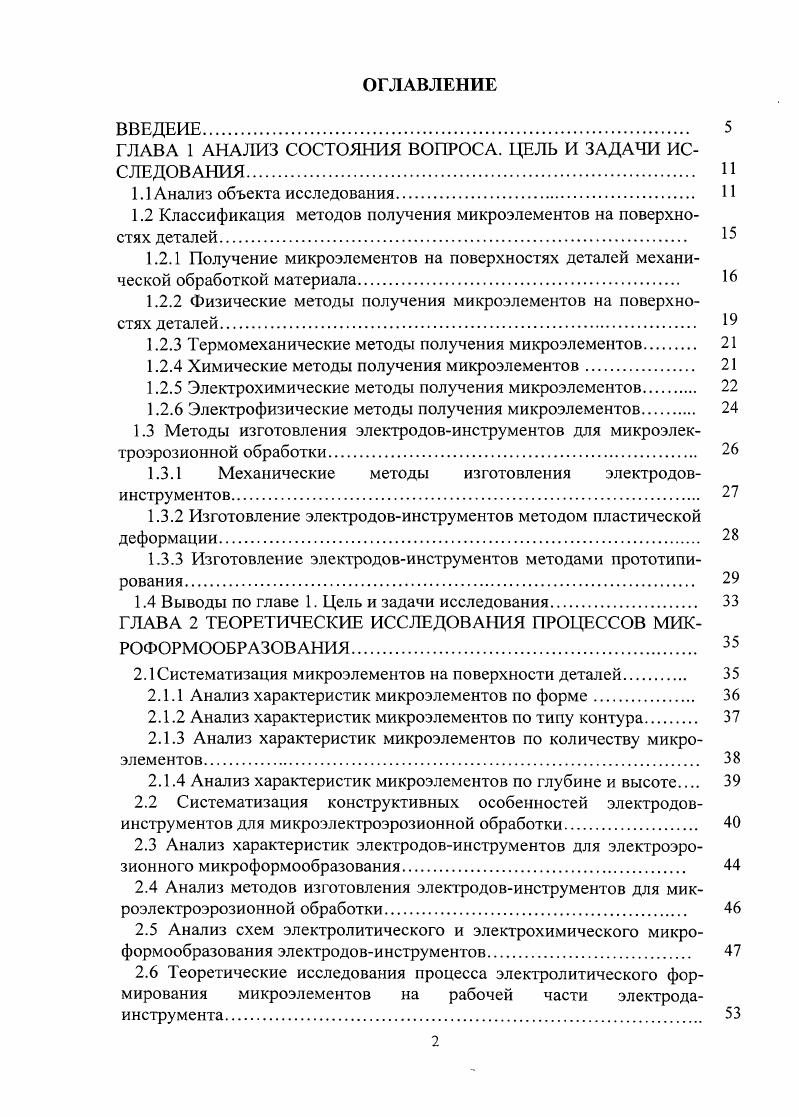

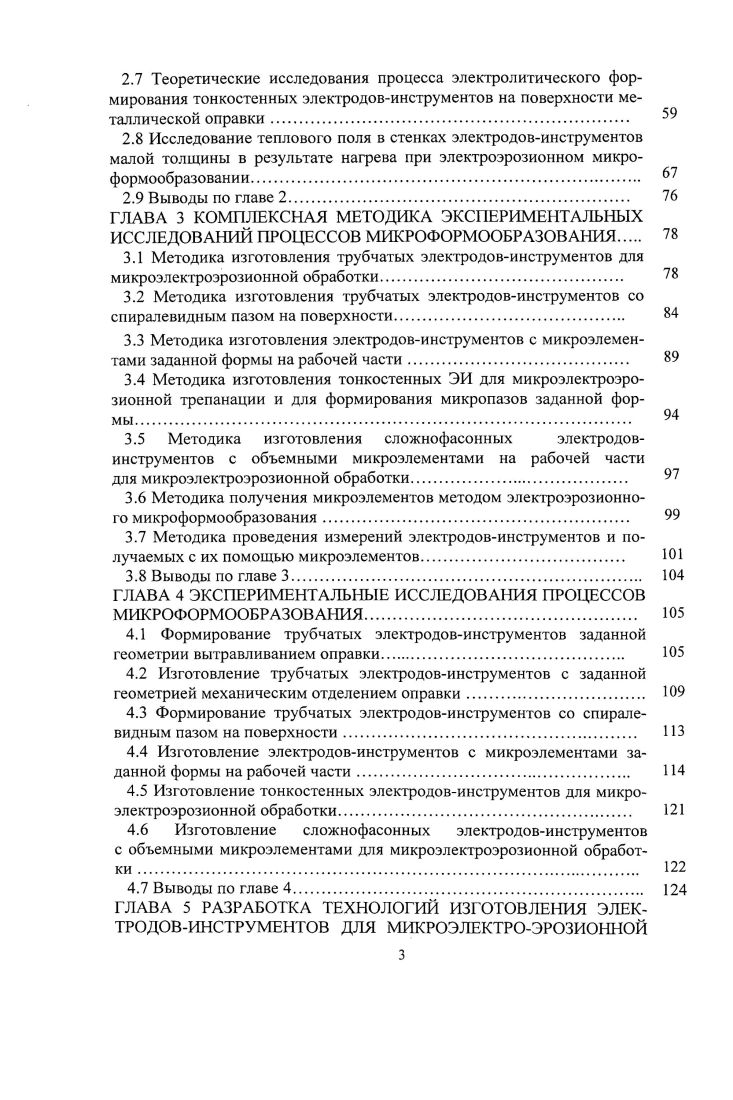

ОГЛАВЛЕНИЕ
ВВЕДЕИЕ
ГЛАВА 1 АНАЛИЗ СОСТОЯНИЯ ВОПРОСА. ЦЕЛЬ И ЗАДАЧИ ИССЛЕДОВАНИЯ
1Л Анализ объекта исследования
1.2 Классификация методов получения микроэлементов на поверхностях деталей
1.2.1 Получение микроэлементов на поверхностях деталей механической обработкой материала
1.2.2 Физические методы получения микроэлементов на поверхностях деталей
1.2.3 Термомеханические методы получения микроэлементов
1.2.4 Химические методы получения микроэлементов
1.2.5 Электрохимические методы получения микроэлементов
1.2.6 Электрофизические методы получения микроэлементов
1.3 Методы изготовления электродов-инструментов для микроэлек-троэрозионной обработки
1.3.1 Механические методы изготовления электродов-инструментов
1.3.2 Изготовление электродов-инструментов методом пластической деформации
1.3.3 Изготовление электродов-инструментов методами прототипирования
1.4 Выводы по главе 1. Цель и задачи исследования
ГЛАВА 2 ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ ПРОЦЕССОВ МИКРОФОРМООБРАЗОВАНИЯ
2.1 Систематизация микроэлементов на поверхности деталей
2.1.1 Анализ характеристик микроэлементов по форме
2.1.2 Анализ характеристик микроэлементов по типу контура
2.1.3 Анализ характеристик микроэлементов по количеству микроэлементов
2.1.4 Анализ характеристик микроэлементов по глубине и высоте
2.2 Систематизация конструктивных особенностей электродов-инструментов для микроэлектроэрозионной обработки
2.3 Анализ характеристик электродов-инструментов для электроэро-зионного микроформообразования
2.4 Анализ методов изготовления электродов-инструментов для микроэлектроэрозионной обработки
2.5 Анализ схем электролитического и электрохимического микроформообразования электродов-инструментов
2.6 Теоретические исследования процесса электролитического формирования микроэлементов на рабочей части электрода-инструмента

2.7 Теоретические исследования процесса электролитического формирования тонкостенных электродов-инструментов на поверхности металлической оправки
2.8 Исследование теплового поля в стенках электродов-инструментов малой толщины в результате нагрева при электроэрозионном микро-формообразовании
2.9 Выводы по главе
ГЛАВА 3 КОМПЛЕКСНАЯ МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ ПРОЦЕССОВ МИКРОФОРМООБРАЗОВАНИЯ
3.1 Методика изготовления трубчатых электродов-инструментов для микроэлектроэрозионной обработки
3.2 Методика изготовления трубчатых электродов-инструментов со спиралевидным пазом на поверхности
3.3 Методика изготовления электродов-инструментов с микроэлементами заданной формы на рабочей части
3.4 Методика изготовления тонкостенных ЭИ для микроэлектроэрозионной трепанации и для формирования микропазов заданной формы
3.5 Методика изготовления сложнофасонных электродов-инструментов с объемными микроэлементами на рабочей части для микроэлектроэрозионной обработки
3.6 Методика получения микроэлементов методом электроэрозионно-
го микроформообразования
3.7 Методика проведения измерений электродов-инструментов и получаемых с их помощью микроэлементов
3.8 Выводы по главе
ГЛАВА 4 ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ПРОЦЕССОВ МИКРОФОРМООБРАЗОВАНИЯ
4.1 Формирование трубчатых электродов-инструментов заданной геометрии вытравливанием оправки
4.2 Изготовление трубчатых электродов-инструментов с заданной геометрией механическим отделением оправки
4.3 Формирование трубчатых электродов-инструментов со спиралевидным пазом на поверхности
4.4 Изготовление электродов-инструментов с микроэлементами заданной формы на рабочей части
4.5 Изготовление тонкостенных электродов-инструментов для микроэлектроэрозионной обработки
4.6 Изготовление сложнофасонных электродов-инструментов с объемными микроэлементами для микроэлектроэрозионной обработки
4.7 Выводы по главе
ГЛАВА 5 РАЗРАБОТКА ТЕХНОЛОГИЙ ИЗГОТОВЛЕНИЯ ЭЛЕКТРОДОВ-ИНСТРУМЕНТОВ ДЛЯ МИКРОЭЛЕКТРО-ЭРОЗИОННОЙ

ОБРАБОТКИ
5.1 Технология изготовления трубчатых электродов-инструментов
для обработки микроотверстий
5.2 Технология получения трубчатых электродов-инструментов
со спиралевидным пазом
5.3 Технология изготовления электродов-инструментов для обработки микроплощадок и микропазов
5.4 Технология изготовления сетчатых электродов-инструментов
5.5 Технология изготовления сложнофасонных электродов-инструментов
5.6 Выводы по главе
ОБЩИЕ ВЫВОДЫ
СПИСОК ЛИТЕРАТУРЫ

ГЛАВА 2 ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ ПРОЦЕССОВ МИКРОФОРМООБРАЗОВАНИЯ
2Л Систематизация микроэлементов на поверхности деталей
Из анализа различных методов формирования микроэлементов на поверхности заготовки, проведенного в предыдущей главе, а также учитывая, что с помощью современных методов обработки возможно получение микроэлементы различной формы и размеров на поверхности заготовки, возникает необходимость систематизации возможных вариантов микроэлементов.
На рисунке 2.1 приведена систематизация микроэлементов, за основу которой была взята систематизация микрообъектов, приведенная в работе Екатериничева А. Л. [1], дополненная некоторыми микроэлементами.
МИКРОЭЛЕМЕНТЫ
Ж Ж л Ж
по форме по типу контура

круглые замкнутые
нанят шйгк прямоугольные
разомкнутые
треугольные

многоугольные комбинированные

фасонные
продольные элементы
элементы переменной ширины
по количеству по глубине и
микроэлементов высоте
единичный сквозные
микроэлемент
множество
микроэлементов
выступающие
комбинированные
Рисунок 2.1 - Систематизация микроэлементов
