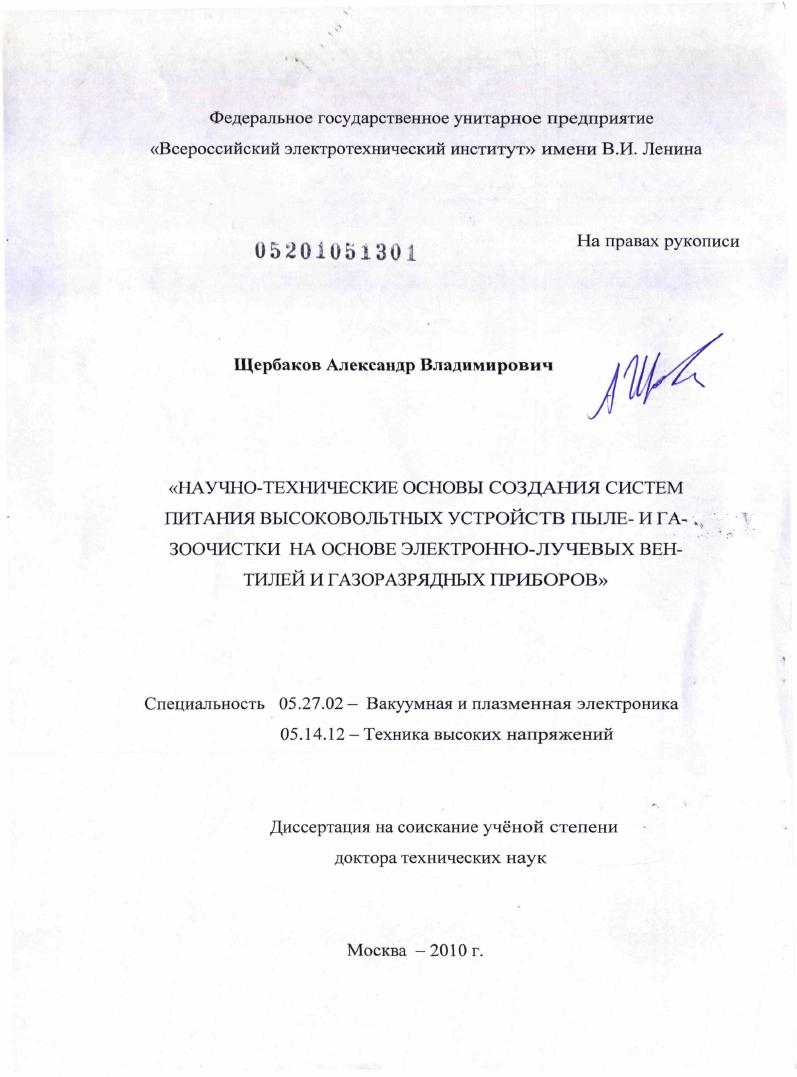

Научно-технические основы создания систем питания высоковольтных устройств пыле- и газоочистки на основе электронно-лучевых вентилей и газоразрядных приборов

Научно-технические основы создания систем питания высоковольтных устройств пыле- и газоочистки на основе электронно-лучевых вентилей и газоразрядных приборов

Автор: Щербаков, Александр Владимирович

Количество страниц: 339 с. ил.

Артикул: 4939368

Автор: Щербаков, Александр Владимирович

Шифр специальности: 05.27.02

Научная степень: Докторская

Год защиты: 2010

Место защиты: Москва

Стоимость: 250 руб.

Научно-технические основы создания систем питания высоковольтных устройств пыле- и газоочистки на основе электронно-лучевых вентилей и газоразрядных приборов  Научно-технические основы создания систем питания высоковольтных устройств пыле- и газоочистки на основе электронно-лучевых вентилей и газоразрядных приборов

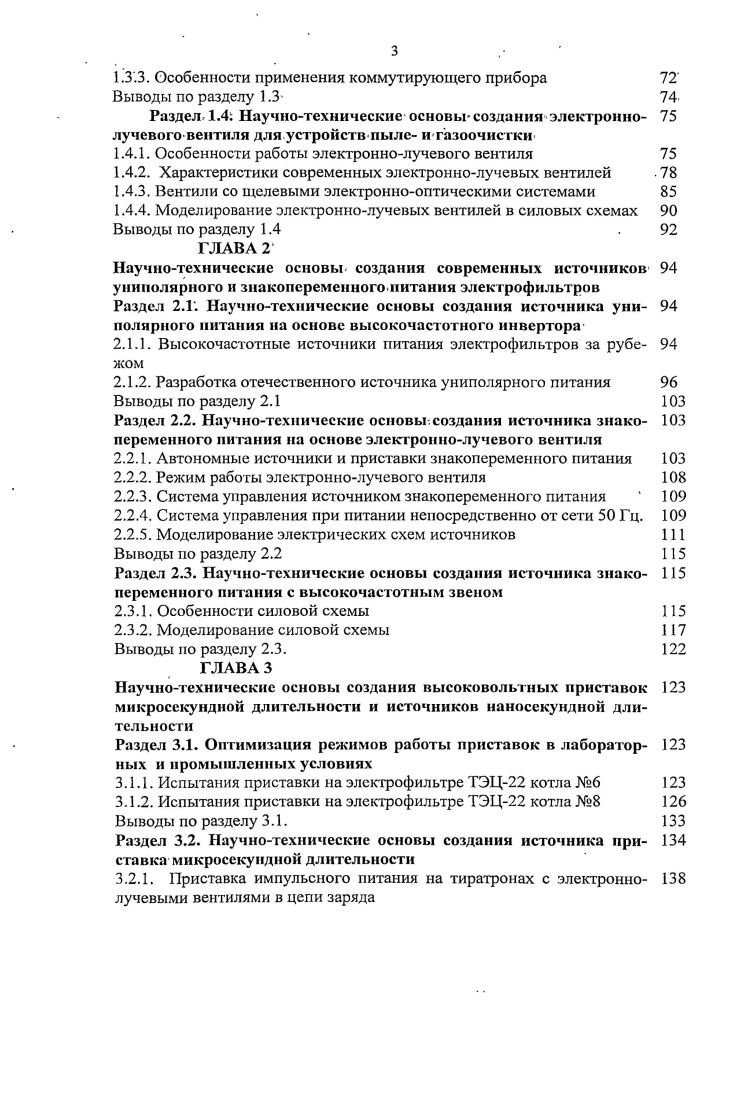

ОГЛАВЛЕНИЕ
Введение
Перспективные режимы питания электрофильтра нылеочистки и реакционной камеры устройств газоочистки
Раздел ГЛ. Основные режимы униполярного и импульсного электропитания электрофильтров по очистке от тврдых частиц
1.1.1. Оптимизация формы напряжение питания электрофильтра
1.1.1.1. Прерывистое питание
1.1.1.2. Импульсное питание
1.1.1.3. Знакопеременное питание
1.1.1.4. Принципы автоматического регулирования амплитуды напря жения питания электрофильтра, оптимальный алгоритм управления
1.1.1.5. Постановка задачи исследований с целью повышения степени нылеочистки
Выводы по разделу 1.1
Раздел 1.2. Современная электроразрядная газоочистка от ок сидов на основе сгримсрного разряда
1.2.1. Перспективы развития и расширение области применения
1.2.2 Оптимальная схема источника питания реакционной камеры
1.2.3. Определение параметров электрических импульсов и энерговк лада в реакционную камеру, влияющих на эффективность плазмохй мического преобразования оксидов
1.2.3.1. Влияние длительности импульса
1.2.3.2. Влияние длительности фронта импульса
1.2.3.3. Влияние амплитуды импульса
1.2.3.4. Влияние частоты повторения и длительности воздействия
1.2.3.5. Определение оптимальной полярности импульса
1.2.4. Исследование фирмы В1ЧЕЬ по преобразованию оксидов
1.2.5. Рекомендуемые режимы источника питания реакционной камеры
1.2.6. Влияние конструкции реакционной камеры и формулирование основных параметров импульсов
Выводы по разделу 1.2
Раздел 1.3. Обзор электрических схем высоковольтных источ ников, способных формировать импульсы наносекундной длительности для питания реакционной камеры газоочистки
1.3.1. Электрические схемы источников
1.3.2. Коммутаторы для источника импульсного питания
1.3.2.1. Механические устройства
1.3.2.2. Газоразрядные приборы
1.3.2.3. Электроннолучевые генераторные, модуляторные лампы и электроннолучевые вентили на высокие и сверх высокие напряжения
1.3.2.4. Полупроводниковые приборы
1.3.3. Особенности применения коммутирующего прибора
Выводы по разделу 1.3
Раздел1.4 Научнотехнические основы создания электронно лучевого вентиля для устройствпыле и газоочистки
1.4.1. Особенности работы электроннолучевого вентиля
1.4.2. Характеристики современных электроннолучевьтх вентилей
1.4.3. Вентили со щелевыми электроннооптическими системами
1.4.4. Моделирование электроннолучевых вентилей в силовых схемах Выводы по разделу 1.4 .
Научнотехнические основы создания современных источников униполярного и знакопеременного питания электрофильтров Раздел 2.1. Научнотехнические основы создания источника уни полярного питания на основе высокочастотного инвертора
2.1.1. Высокочастотные источники питания электрофильтров за рубе жом
2.1.2. Разработка отечественного источника униполярного питания Выводы по разделу 2.1 3 Раздел 2.2. Научнотехнические основы создания источника знако 3 переменного питания на основе электроннолучевого вентиля
2.2.1. Автономные источники и приставки знакопеременного питания
2.2.2. Режим работы электроннолучевого вентиля
2.2.3. Система управления источником знакопеременного питания
2.2.4. Система управления при питании непосредственно от сети Гц.
2.2.5. Моделирование электрических схем источников
Выводы но разделу 2.2
Раздел 2.3. Научнотехнические основы созданш источника знако 5 переменного питания с высокочастотным звеном
2.3.1. Особенности силовой схемы
2.3.2. Моделирование силовой схемы
Выводы по разделу 2.3.
Научнотехнические основы создания высоковольтных приставок 3 микросекунд ной длительности и источников наносекундной длительности
Раздел 3.1. Оптимизация режимов работы приставок в лаборатор 3 ных и промышленных условиях
3.1.1. Испытания приставки на электрофильтре ТЭЦ котла 6
3.1.2. Испытания приставки на электрофильтре ТЭЦ котла 8
Выводы по разделу 3.1.
Раздел 3.2. Научнотехнические основы создания источника при 4 ставка микросскундной длительности
3.2.1. Приставка импульсного питания на тиратронах с электронно 8 лучевыми вентилями в цепи заряда
3.2.2. Оптимизация импульсного режима питания приставки
3.2.3. Подмодулятор для включении тиратронов приставки
3.2.4. Перспективные схемы приставки, формирующей импульсы микросекундной длительности
3.2.5. Моделирование силовых схем приставки на двух вентилях
3.2.6. Формирователь импульсов управления тиратронами и вентилями
3.2.7. Блок рекуперации энергии конденсатора связи приставки
3.2.8. Блок управления и защиты от перегрузок
3.2.9. Блок управления тиратроном формирующим срез
3.2 Компьютерное моделирование режимов приставки Выводы по разделу 3.
Раздел 3.3. Оптимизация силового контура приставки микросекундной длительности, формирующейколокольный импульс
3.3.1. Расчт основных элементов силовой схемы
3.3.2. Математический анализ принципиальной схемы
3.3.3. Машинный анализ эквивалентной схемы силового контура Выводы по разделу 3.
Раздел 3.4. Научнотехнические основы создания схемы с полным разрядом емкостного накопителя формирующей импульсы наносекундной длительности плазмохимического преобразователя оксидов
3.4.1. Электрическая схема источника с использованием электроннолучевого вентиля и псевдоискрового разрядника
3.4.2. Моделирование электрических схем, формирующих импульсы наносскундной длительности без удвоения напряжения
3.4.3. Моделирование силовых схем источников, формирующих импульсы наносекундной длительности по схеме импульсного удвоения.
3.4.4. Моделирование электрической схемы источника при использовании однополярного коммутатора
Выводы по разделу 3.
Раздел 3.5. Научнотехнические основы создания источника, формирующего знакопеременные импульсы наносекундной длительности
3.5.1. Исследование первого варианта схемы на жстком коммутаторе
3.5.2. Исследование второго варианта схемы на жстком коммутаторе
3.5.3. Исследование третьего варианта схемы на жстком коммутаторе.
3.5.4. Двухступенчатый подмодулятор с частичным разрядом емкостного накопителя и полным разрядом индуктивного накопителя
3.5.5. Электрическая схема источника на основе ЭЛВ 4 в режиме возбуждения импульсами наносекундной длительности
3.5.6. Исследование силовой схемы источника, формирующего им
пульсы наносекундной длительности
3.5.7. Система управления подмодулятором
3.5.8. Компьютерная.оптимизация параметров подмодулятора
Выводы по разделу 3.5 .
Концепция создания установок комплексного питания
Раздел 4.1 Исследование особенностей знакопеременного и им 4 иульсного питания электрофильтра и реакционной камеры
4.1.1. Проведение экспериментальных исследований знакопеременного 7 питания электрофильтра
4.1.2. Исследование процессов пыле и газоочистки с использование 3 импульсного и стационарного разряда на стенде электрофильтре
4.1.3. Влияние фронта и среза при знакопеременном питании
Выводы по разделу 4.1
Раздел 4.2. Исследование электроннолучевого вентиля в диапазоне 6 наносекундной и микросекундной длительности импульсов
4.2.1. Проведение стендовых испытаний силовых схем модуляторов.
4.2.2. Промышленные испытаний силовых схем модуляторов
4.2.3. Результаты экспериментальных исследований
4.2.4. Импульсный подмодулятор для стенда
4.2.5. Экспериментальные исследования ЭЛВ 4 в наносекуидном 1 диапазоне длительности импульсов
Выводы по разделу 4.2 4
Раздел . Разработка, исследование и опытнопромышленная 3 эксплуатация импульсного инфракрасного оптического пылемера
4.3.1. Оптическая схема пылемера
4.3.2. Электрическая схема пылемера
4.3.3. Конструкция пылемера
4.3.4. Оценка погрешностей измерения запылнности
Выводы по разделу 4.3
Раздел 4.4. Разработка устройства, реализующего измерение удель
ного электрического сопротивления пыли
4.4.1. Идеология, электрическая схема и конструкции устройства для 6 измерения удельного электрического сопротивления пыли
4.4.2. Конструкция устройств измерения удельного электрического со 7 противления пыли
4.4.3. Оценка точности измерения
Выводы по разделу 4.4
Раздел 4.5. Особенности создания комплексных устройств пыле и
газоочистки для питания электрофильтра
Выводы по разделу 4.5
Заключение . .
Список литературы


Последний факт был выявлен в ходе лабораторных исследований при осаждении высокоомной пыли ру2Ю Омм. Залповый выброс наблюдался, когда длительность фронта переключения полярности напряжения не превышала 0 мс, и прекращался при увеличении длительности. Оптимальное время изменения полярности обусловлено тем, что при его увеличении снижается вторичный унос, но также снижается средняя напряжнность электрического поля. Промышленные испытания, проведенные на Черепецкой ГРЭС при очистке газов от высокоомной золы карагандинского угля показали возможность снижения выброса золы в среднем в два раза при ЗГ1П. При длительности отрицательной полярности . Источник на основе ЭЛВ, реализующий новый способ электропитания ЭФ, периодическое изменение полярности на КЭ ЭФ разработан в ФГУП ВЭИ г. Максимальная амплитуда напряжения, прикладываемого к ЭФ, определяется типом коммутатора, используемого для реализации режима Ш. Так при использовании ЭЛВ предельная амплитуда составляет 0 кВ при токе до 1 А. ЭФ, приуменьшении пульсаций питающего напряжения. Регулирование параметров источника питания оказывает решающее значение на эффективность применения источников питания в промышленной эксплуатации, где возникает необходимость оптимизации параметров напряжения, прикладываемого к ЭФ, при изменении условий осаждения. Применение автоматического реулирования параметров источника питания зависит от конкретных условий применения и значительно влияет на эффективность работы ЭФ. ИП и СУ необходимо рассматривать как комплекс аппаратуры для питания ЭФ. Возможность достижения более высокой степени очистки и снижения энергопотребления определяет целесообразность применения современных устройств автоматического управления ИП ЭФ, как аналоговых, так и цифровых. В последнее время развитие цифровых СУ позволили реализовать, так называемые, самообучающиеся СУ, с помощью которых могут автоматически оптимизироваться параметры ИП при изменении условий работы ЭФ, например, при сжигании разных видов углей, добавлении другого вида топлива газа, мазута, изменения концентрации пыли в газах, поступающих на очистку, образования высокоомного не отряхиваемого слоя. В том случае, если максимальная эффективность ЭФ достигается при работе с максимально возможным напряжением на электродах, разработано несколько способов регулирования Наибольшее распространение получили системы регулирования по заданному току и напряжению, по дуговому пробоюв ЭФ, по заданному числу искровых разрядов в ЭФ, по максимальной величине мощности, потребляемой коронным разрядом, по максимальному среднему напряжению. При регулировании по заданному току или напряжению система автоматического регулирования поддерживает один из двух параметров в заданном диапазоне, в этом случае источник работает, как правило, в зоне напряжений, которая находится значительно ниже пробивного уровня. При регулировании напряжения в ЭФ по дуговому пробою автоматическая СУ поддерживает напряжение на предпробойном уровне. Определение уровня, при котором происходит пробой, осуществляется через заданные промежутки времени. СУ автоматически поднимает напряжение на КЭ до возникновения пробоя, а затем понижает на заданную величину и работает с таким выходным напряжением до следующего пробоя. Возникающие при таком способе регулирования периодические пробои приводят к тому, что ЭФ работает в зоне напряжений ниже максимально возможного уровня. При регулировании по заданному числу искровых разрядов источник работает в зоне частичных пробоев, в результате чего рабочее напряжение выше. Максимально возможное напряжение на ЭФ определяется напряжением дугового пробоя. Дуговому пробою предшествует достаточно большой интервал напряжений, в котором возникают искровые пробои. Частота искровых пробоев меняется в широком диапазоне и является логарифмической функцией величины напряжения между КЭ и ОЭ. Среднее значение рабочего напряжения на ЭФ с увеличением числа искровых разрядов растт, достигая максимального, и затем снижается с ростом потерь в режиме частых искровых пробоев.
