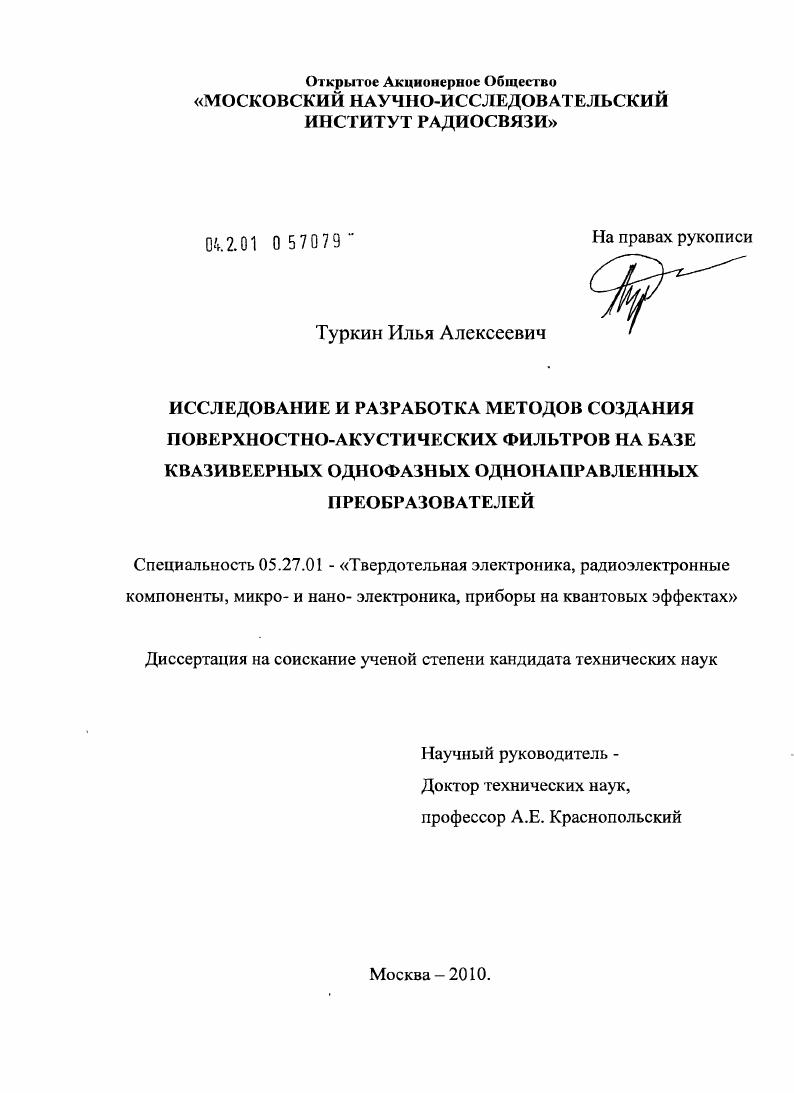

Исследование и разработка методов создания поверхностно-акустических фильтров на базе квазивеерных однофазных однонаправленных преобразователей

Исследование и разработка методов создания поверхностно-акустических фильтров на базе квазивеерных однофазных однонаправленных преобразователей

Автор: Туркин, Илья Алексеевич

Шифр специальности: 05.27.01

Научная степень: Кандидатская

Год защиты: 2010

Место защиты: Москва

Количество страниц: 105 с. ил.

Артикул: 4696721

Автор: Туркин, Илья Алексеевич

Стоимость: 250 руб.

Исследование и разработка методов создания поверхностно-акустических фильтров на базе квазивеерных однофазных однонаправленных преобразователей  Исследование и разработка методов создания поверхностно-акустических фильтров на базе квазивеерных однофазных однонаправленных преобразователей

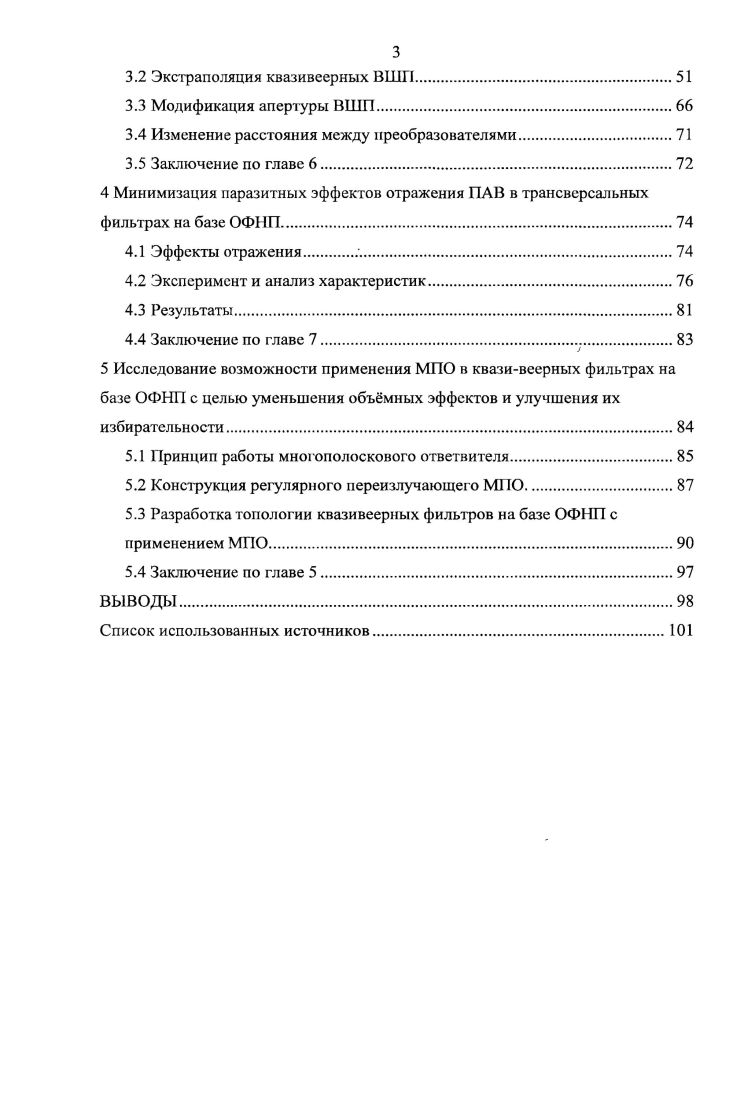

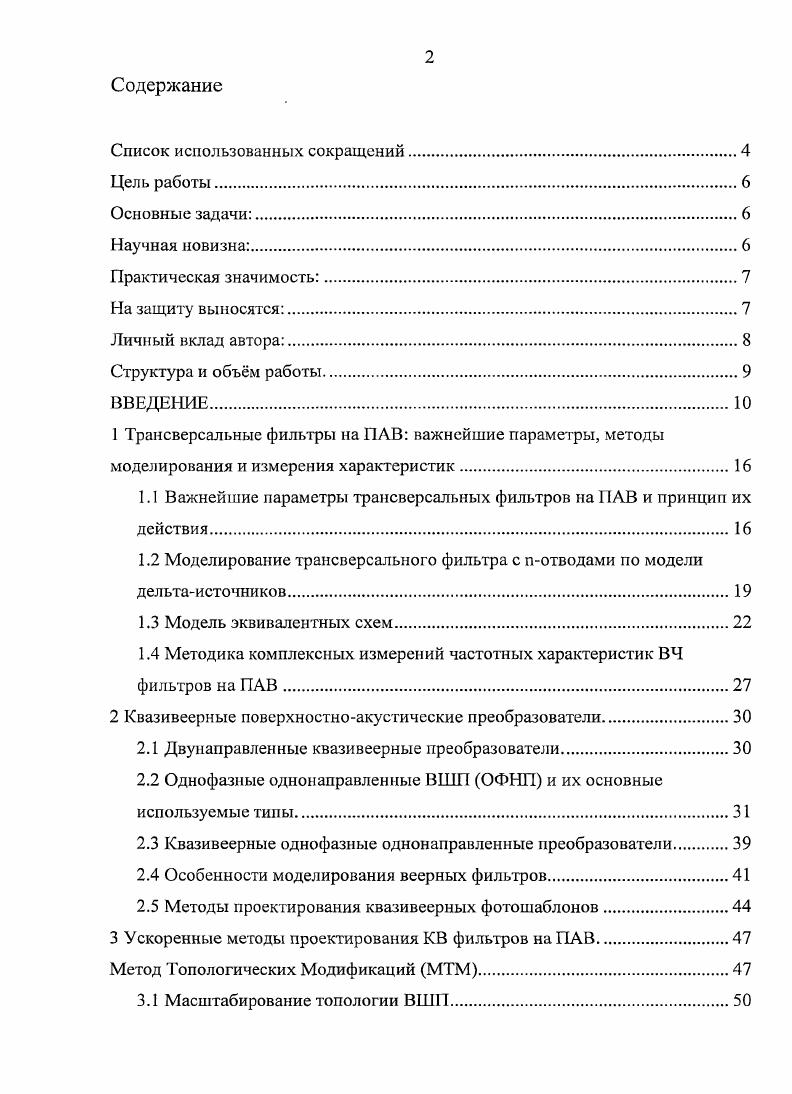

Содержание
Список использованных сокращений
Цель работы.
Основные задачи
Научная новизна
Практическая значимость
На защиту выносятся
Личный вклад автора
Структура и объм работы
ВВЕДЕНИЕ.
1 Трансверсальные фильтры на ПАВ важнейшие параметры, методы моделирования и измерения характеристик
1.1 Важнейшие параметры трансверсальных фильтров на ПАВ и принцип их действия.
1.2 Моделирование трансверсального фильтра с потводами по модели дельтаисточников
1.3 Модель эквивалентных схем.
1.4 Методика комплексных измерений частотных характеристик ВЧ фильтров на ПАВ
2 Квазивеерные поверхностноакустические преобразователи.
2.1 Двунаправленные квазивеерные преобразователи
2.2 Однофазные однонаправленные ВШП ОФНП и их основные используемые типы
2.3 Квазивеерные однофазные однонаправленные преобразователи
2.4 Особенности моделирования веерных фильтров
2.5 Методы проектирования квазивеерных фотошаблонов.
3 Ускоренные методы проектирования КВ фильтров на ПАВ
Метод Топологических Модификаций МТМ.
3.1 Масштабирование топологии ВШП.
3.2 Экстраполяция квазивеерных ВШП
3.3 Модификация апертуры ВШП
3.4 Изменение расстояния между преобразователями
3.5 Заключение по главе 6.
4 Минимизация паразитных эффектов отражения ПАВ в трансверсальных фильтрах на базе ОФП.
4.1 Эффекты отражения
4.2 Эксперимент и анализ характеристик
4.3 Результаты
4.4 Заключение по главе 7.
5 Исследование возможности применения МПО в квазивеерных фильтрах на базе ОФНП с цслыо уменьшения объмных эффектов и улучшения их избирательности
5.1 Принцип работы многополоскового ответвителя.
5.2 Конструкция регулярного переизлучающего МПО.
5.3 Разработка топологии квазивеерных фильтров на базе ОФНП с применением МПО
5.4 Заключение по главе 5.
вывода.
Список использованных источников


Цель работы. ВВЕДЕНИЕ. Важнейшие параметры трансверсальных фильтров на ПАВ и принцип их действия. Модель эквивалентных схем. Квазивеерные поверхностно-акустические преобразователи. Методы проектирования квазивеерных фотошаблонов. Метод Топологических Модификаций (МТМ). Масштабирование топологии ВШП. Заключение по главе 6. Минимизация паразитных эффектов отражения ПАВ в трансверсальных фильтрах на базе ОФП. Заключение по главе 7. Принцип работы многополоскового ответвителя. Конструкция регулярного переизлучающего МПО. Заключение по главе 5. Список использованных источников. Совершенствование методов разработки и характеристик современных трансверсальных фильтров на Поверхностных Акустических Волнах (ПАВ) на базе квазивеерных однонаправленных преобразователей. Поиск новых, более доступных, чем традиционные, методов разработки топологии трансверсальных квазивеерных фильтров на ПАВ, их экспериментальная проверка, качественная оценка их эффективности. Экспериментальное исследование влияния эффектов отражения акустических волн на частотные характеристики квази-веерных фильтров на базе ОФНП. Поиск дополнительных топологических решений, потенциально позволяющих качественно улучшить характеристики квазивеерных фильтров на базе ОФНП. Разработка топологических структур ПАВ-фильтров на основе полученных результатов. Предложен новый топологический метод разработки квазивеерных ПАВ-фильтров на ОФНП: Метод Топологических Модификаций. Доказана высокая эффективность метода, его технологичность и предсказуемость результатов. Выявлено существенное влияние эффекта отражения ПАВ от краёв шин в квазивеерных фильтрах на ОФНП на пульсации АЧХ и ГВЗ в полосе пропускания. Предложен метод снижения этого влияния до пренебрежимо малого уровня. Проведено исследование характеристик нового фильтра квазивеерной структуры на ОФНП с использованием МПО. Доказана работоспособность этой схемы. Метод топологических модификаций неоднократно и с успехом был применён для разработки квазивеерных фильтров на ПАВ на ОФНП с использованием уже существующих, характеристики многих из которых соответствуют лучшим образцам мирового уровня. Проведённое исследование квазивеерной структуры на ОФНІІ с использованием МІІО позволило с уверенностью говорить о возможности такого нетрадиционного применения МПО с целью увеличения избирательности среднеполосных квазивеерных фильтров. Результаты исследования характеристик новой структуры фильтра на квазивеерных ОФНП с применением МПО. На основе различных широко известных и некоторых относительно новых топологических приёмов разработан метод топологических модификаций. ФГ1-1 (F0=0 МГц, ВУз= МГц, IL=ll дБ, в металлокерамическом SMD корпусе ,3x6,5 мм). ФП-3 (F0= МГц, BW3= МГц, IL дБ, в металлостеклянном корпусе DIP 5. Многие из перечисленных серийных образцов на данный момент не уступают по совокупности своих параметров образцам лучшим мировых производителей (Vectron, TAISAW Technology, SAWTEC и др.
