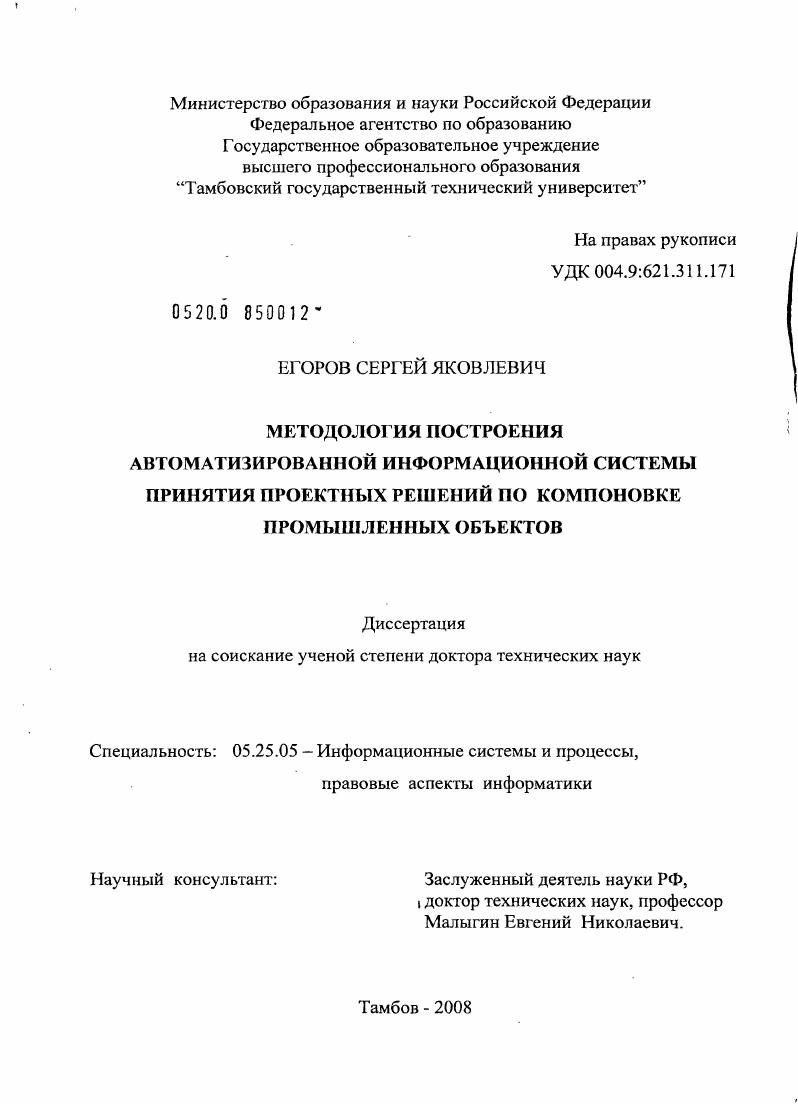

Методология построения автоматизированной информационной системы принятия проектных решений по компоновке промышленных объектов

Методология построения автоматизированной информационной системы принятия проектных решений по компоновке промышленных объектов

Автор: Егоров, Сергей Яковлевич

Шифр специальности: 05.25.05

Научная степень: Докторская

Год защиты: 2008

Место защиты: Тамбов

Количество страниц: 409 с. ил.

Артикул: 4270107

Автор: Егоров, Сергей Яковлевич

Стоимость: 250 руб.

Методология построения автоматизированной информационной системы принятия проектных решений по компоновке промышленных объектов  Методология построения автоматизированной информационной системы принятия проектных решений по компоновке промышленных объектов

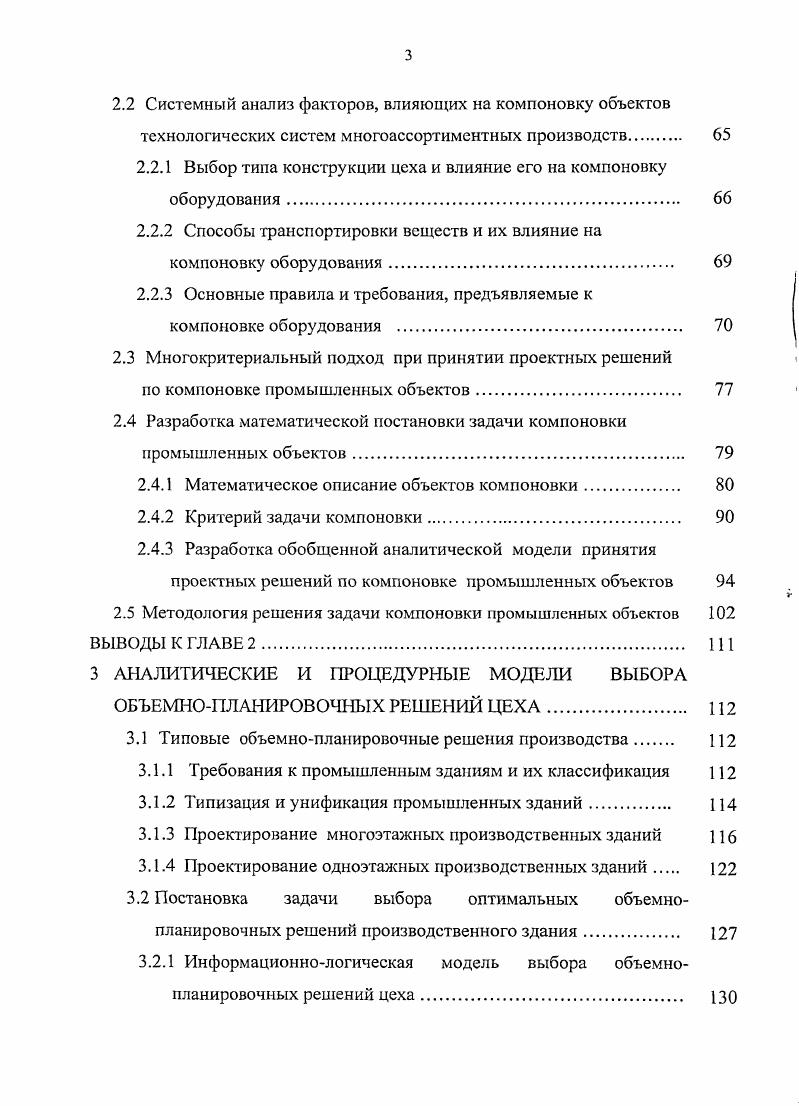

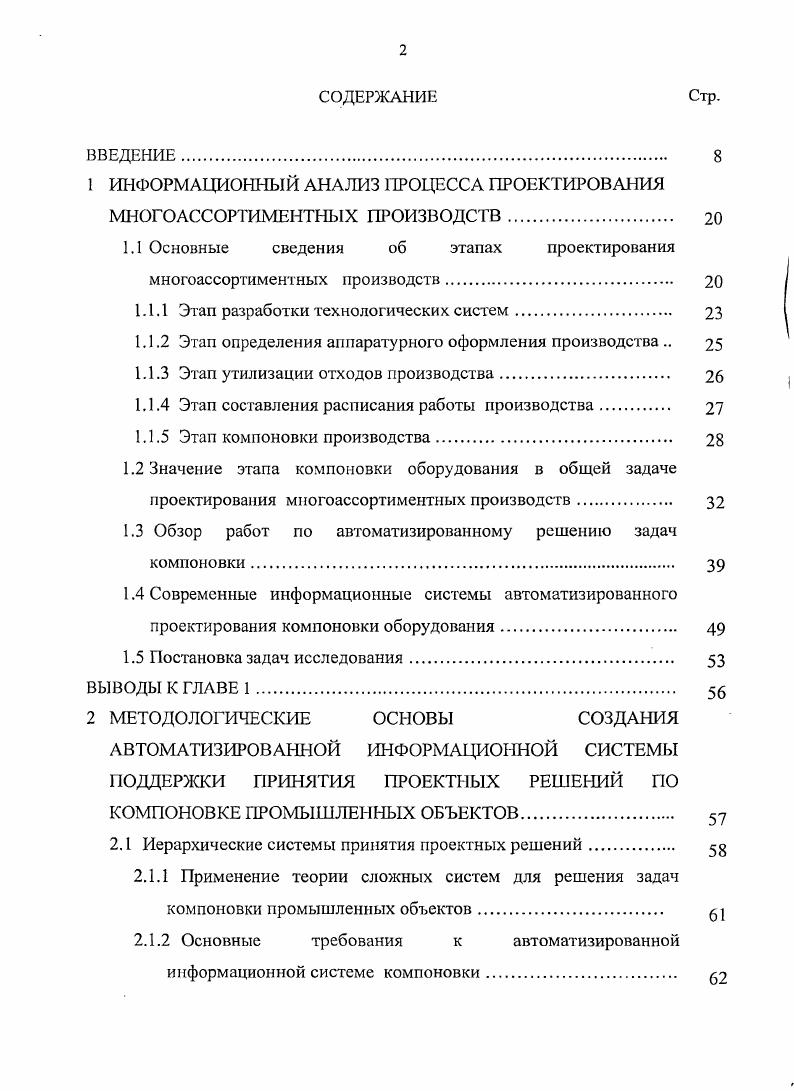

СОДЕРЖАНИЕ Стр.
ВВЕДЕНИЕ.
1 ИНФОРМАЦИОННЫЙ АНАЛИЗ ПРОЦЕССА ПРОВКТИРОВАИЯ МНОГО АССОРТИМЕНТНЫХ ПРОИЗВОДСТВ.
1.1 Основные сведения об этапах проектирования многоассортиментных производств
1.1.1 Этап разработки технологических систем.
1.1.2 Этап определения аппаратурного оформления производства
1.1.3 Этап утилизации отходов производства.
1.1.4 Этап составления расписания работы производства
1.1.5 Этап компоновки производства.
1.2 Значение этапа компоновки оборудования в общей задаче проектирования многоассортиментных производств.
1.3 Обзор работ по автоматизированному решению задач компоновки.
1.4 Современные информационные системы автоматизированного проектирования компоновки оборудования.
1.5 Постановка задач исследования.
ВЫВОДЫ К ГЛАВЕ 1
2 МЕТОДОЛОГИЧЕСКИЕ ОСНОВЫ СОЗДАНИЯ АВТОМАТИЗИРОВАННОЙ ИНФОРМАЦИОННОЙ СИСТЕМЫ ПОДДЕРЖКИ ПРИНЯТИЯ ПРОЕКТНЫХ РЕШЕНИЙ ПО
КОМПОНОВКЕ ПРОМЫШЛЕННЫХ ОБЪЕКТОВ
2.1 Иерархические системы принятия проектных решений.
2.1.1 Применение теории сложных систем для решения задач компоновки промышленных объектов
2.1.2 Основные требования к автоматизированной информационной системе компоновки.
2.2 Системный анализ факторов, влияющих на компоновку объектов технологических систем многоассортиментных производств
2.2.1 Выбор типа конструкции цеха и влияние его на компоновку оборудования
2.2.2 Способы транспортировки веществ и их влияние на компоновку оборудования.
2.2.3 Основные правила и требования, предъявляемые к
компоновке оборудования
2.3 Многокритериальный подход при принятии проектных решений
по компоновке промышленных объектов.
2.4 Разработка математической постановки задачи компоновки промышленных объектов
2.4.1 Математическое описание объектов компоновки.
2.4.2 Критерий задачи компоновки
2.4.3 Разработка обобщенной аналитической модели принятия проектных решений по компоновке промышленных объектов
2.5 Методология решения задачи компоновки промышленных объектов
ВЫВОДЫ К ГЛАВЕ 2
3 АНАЛИТИЧЕСКИЕ И ПРОЦЕДУРНЫЕ МОДЕЛИ ВЫБОРА
ОБЪЕМНОПЛАНИРОВОЧНЫХ РЕШЕНИЙ ЦЕХА.
3.1 Типовые объемнопланировочные решения производства
3.1.1 Требования к промышленным зданиям и их классификация
3.1.2 Типизация и унификация промышленных зданий
3.1.3 Проектирование многоэтажных производственных зданий
3.1.4 Проектирование одноэтажных производственных зданий
3.2 Постановка задачи выбора оптимальных объемнопланировочных решений производственного здания
3.2.1 Информационнологическая модель выбора объемнопланировочных решений цеха
3.2.2 Критерий оптимальности задачи выбора объемнопланировочных решений цеха.
3.3 Процедура расчета критерия задачи выбора объемнопланировочных решений цеха .
3.3.1 Процедура расчета стоимости строительной конструкции
3.3.2 Процедура расчета стоимости технологических трубопроводов
3.4 Методика решения задачи выбора объемнопланировочных решений цеха
ВЫВОДЫ К ГЛАВЕ 3
4 АНАЛИТИЧЕСКИЕ И ПРОЦЕДУРНЫЕ МОДЕЛИ ПРИНЯТИЯ ПРОЕКТНЫХ РЕШЕНИЙ ПО КОМПОНОВКЕ ОБОРУДОВАНИЯ ТЕХНОЛОГИЧЕСКИХ СИСТЕМ В МНОГОЭТАЖНЫХ ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ.
4.1 Постановка задачи оптимальной компоновки оборудования технологических систем в многоэтажных производственных помещениях
4.1.1 Аналитическая модель проектного решения задачи размещения оборудования в многоэтажных помещениях
4.1.2 Исследование аналитической модели задачи размещения
4.1.3 Методы решения задач размещения
4.1.4 Алгоритмы решения задач размещения.
4.1.5 Разработка процедурной модели решения задачи размещения оборудования технологических систем.
4.1.6 Методика решения задачи размещения оборудования
4.2 Постановка задачи оптимальной трассировки трубопроводов технологических систем.
4.2.1 Аналитическая модель проектного решения задачи
трассировки.
4.2.2 Исследование модели задачи трассировки.
4.2.3 Методы решения задач трассировки
4.2.4 Алгоритмы решения задач трассировки трубопроводов
4.2.5 Разработка процедурной модели решения задачи трассировки трубопроводов
4.3 Методика принятия проектных решений по компоновке
технологического оборудования в многоэтажных цехах
ВЫВОДЫ К ГЛАВЕ 4.
5 АНАЛИТИЧЕСКИЕ И ПРОЦЕДУРНЫЕ МОДЕЛИ ПРИНЯТИЯ ПРОЕКТНЫХ РЕШЕНИЙ ПО КОМПОНОВКЕ ОБОРУДОВАНИЯ ТЕХНОЛОГИЧЕСКИХ СИСТЕМ В ЦЕХАХ АНГАРНОГО ТИПА
5.1 Постановка задачи оптимального размещения оборудования технологических систем в цехах ангарного типа.
5.1.1 Аналитическая модель проектного решения размещения оборудования в цехах ангарного типа .
5.1.2 Исследование модели задачи размещения оборудования в с
цехах анг арного типа.
5.1.3 Критерий выбора оптимального варианта размещения оборудования
5.2 Постановка задачи трассировки технологических трубопроводов
в цехах ангарного типа
5.2.1 Аналитическая модель проектного решения трассировки трубопроводов в цехах ангарного типа.
5.2.2 Критерий выбора оптимального варианта трассировки трубопроводов и размещения трубопроводной арматуры
5.3 Методика решения задачи компоновки в цехах ангарного типа .
ВЫВОДЫ К ГЛАВЕ 5.
6 АНАЛИТИЧЕСКИЕ И ПРОЦЕДУРНЫЕ МОДЕЛИ ПРИНЯТИЯ ПРОЕКТНЫХ РЕШЕНИЙ ПО ВЫБОРУ И РАЗМЕЩЕНИЮ
ТРУБОПРОВОДНОЙ АРМАТУРЫ
6.1 Автоматизированный выбор трубопроводной арматуры
6.1.1 Постановка задачи оптимального выбора трубопроводной арматуры
6.1.2 Процедурная модель решения задачи выбора
трубопроводной арматуры
6.2 Автоматизированное размещение трубопроводной арматуры
6.2.1 Постановка задачи автоматизированного размещения трубопроводной арматуры.
6.2.2 Аналитическая модель проектного решения размещения трубопроводной арматуры.
6.2.3 Критерий задачи размещения трубопроводной арматуры
6.2.4 Процедура решения задачи размещения арматуры.
ВЫВОДЫ К ГЛАВЕ 6
7 АНАЛИТИЧЕСКИЕ И ПРОЦЕДУРНЫЕ МОДЕЛИ РАСЧЕТА
ОПТИМАЛЬНЫХ ПАРАМЕТРОВ ТРАНСПОРТНО
ТРУБОПРОВОДНЫХ СЕТЕЙ
7.1 Назначение системы расчета транспортнотрубопроводных сетей
7.2 Постановка общей задачи гидравлического расчета транспортнотрубопроводных сетей
7.3 Процедурная модель выбора оптимального способа транспорта
7.3.1 Процедура выбора насосов.
7.3.2 Процедура расчета оптимального диаметра трубопровода з з
7.3.3 Процедура расчета времени опорожнения цилиндрической емкости.
7.3.4 Процедура расчета скорости движения жидкости в трубопроводе
7.4 Проектирование разветвленных трубопроводов
7.4.1 Постановка задачи проектирования паропроводов
7.4.2 Критерий оптимальности задачи проектирования паропроводов.
7.4.3 Аналитическая модель расчета паропроводов.
7.4.4 Процедурная модель решения задачи расчета паропроводов .
7.4.5 Процедура теплового расчета участка паропровода.
ВЫВОДЫ К ГЛАВЕ 7.
8 АВТОМАТИЗИРОВАННАЯ ИНФОРМАЦИОННАЯ СИСТЕМА
ПОДДЕРЖКИ ПРИНЯТИЯ ПРОЕКТНЫХ РЕШЕНИЙ ПО КОМПОНОВКЕ ПРОМЫШЛЕННЫХ ОБЪЕКТОВ.
8.1 Описание структуры автоматизированной информационной системы компоновки.
8.1.1 Описание базы данных системы
8.1.2 Описание информационных потоков.
8.2 Примеры решения задач проектирования компоновок промышленных объектов
8.2.1 Пример компоновки оборудования в цехах ангарного типа
8.2.2 Пример компоновки оборудования в многоэтажных производственных помещениях
8.2.3 Пример детализации проекта трубопроводов
ВЫВОДЫ К ГЛАВЕ 8.
ОСНОВНЫЕ ВЫВОДЫ И РЕЗУЛЬТАТЫ.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Такое расположение должно обеспечить 1 условия для осуществления всех технологических операций 2 рациональный транспортный поток, при котором максимально сокращаются все виды затрат на транспортные операции 3 оптимальные условия труда для обслуживающего персонала 4 условия для проведения любых вспомогательных операций, включая ремонтные 5 условия для осуществления строительства проектируемого объекта и монтажа оборудования. Эти обстоятельства делают особенно важными для решения задачи компоновки технологического оборудования вспомогательные расчты, такие как гидравлические, прочностные и тепловые. Прочностные расчты необходимы для проверки трубопроводов на прочность при различном сочетании статических и динамических нагрузок, в том числе, и от изменения температуры, подбора опор и крепежа для трубопроводов, расчта металлоконструкций под аппараты и т. Тепловые расчты позволяют выбрать тип теплоизоляционных конструкций трубопроводов, рассчитать параметры тепловой изоляции, что обеспечит заданный температурный режим, снизит потери тепла и, следовательно, будет способствовать снижению удельных расходов на энергетические ресурсы. Отдельно следует подчеркнуть задачу обеспечения максимальной экономической эффективности проектируемого объекта. Высокая экономическая эффективность достигается уменьшением капиталовложений при оптимальном соотношении капитальных и эксплутационных затрат. Решения по размещению оборудования в производственном помещении влияют на производительность груда и, в значительной мере, предопределяют объемы затрат но смежным частям проекта архитектурностроительной, санитарнотехнической, электротехнической и др. При размещении оборудования выявляются конфигурации здания, его этажность, размеры сооружения, нагрузки на междуэтажные перекрытия и металлоконструкции, число и расположение лестниц. Определяются места расположения электродвигателей, светильников, точек отсоса вредных газов и ныли , места вводов водопроводных и других сетей, сброса стоков и пр. Заканчивается этап размещения изготовлением подробных чертежей расположения всего оборудования ТС. На следующих двух этапах 5,6 осуществляют прокладку трубопроводов. Вначале определяют трассы прохождения основных коммуникаций, затем их постепенно дополняют и детализируют. На чертежах представляют аппараты со всеми соединениями, необходимыми для определения формы патрубков. Здесь же производится обвязка оборудования трубопроводами, выбирается необходимая трубопроводная арматура и определяются места ее установки. Полученные в ходе выполнения компоновки ТС данные используют при принятии объмнопланировочных решений этап 7, где проводят расчт упругости конструкций, нагрузки на опоры и пр. В заключение изготовляют проектную документацию, содержащую чертежи монтажной проработки, чертежи трубопроводов в ортогональной и изометрических проекциях, строительные чертежи, чертежи проекта отопления и вентиляции. Кроме чертежей составляются сводные спецификации по ГОСТ . ТП. Каждый этап процесса проектирования содержит обратные связи, которые в некоторый момент могут подать сигнал пересмотреть ранее принятые решения. На рисунке 1. Каждый следующий этап проектирования можно начать только после того, как полностью закончен предыдущий. В действительности же, изза недостатка времени, новый этап проектирования начинают после частичного выполнения предыдущего, поэтому, как показано на рисунке 1. Рисунок 1. Анализ работы проектной организации показывает, что около всего времени уходит на размещение оборудования и прокладку трубопроводов и ещ столько же на оформление проектной документации в виде чертежей планов расположения оборудования, трасс трубопроводов и их изометрических проекций. Большую часть этого времени проектировщик вынужден тратить на выполнение рутинных расчтов и поиск необходимой информации. Причм, изза недостатка времени, на практике получают лишь один два варианта проекта компоновки. При этом огромную роль играет личный опыт проектировщика и сложившиеся традиции. Два варианта компоновки, полученные разными, но близкими по квалификации специалистами, практически никогда не совпадают и без специальных расчтов, которые на практике не удатся провести изза отсутствия времени, одинаково трудно объективно доказать или опровергнуть правильность их дальнейшего применения.
