Исследование работы армирующего волокна в фибробетоне

Исследование работы армирующего волокна в фибробетоне

Автор: Арончик, Владимир Бенционович

Шифр специальности: 05.23.01

Научная степень: Кандидатская

Год защиты: 1982

Место защиты: Рига

Количество страниц: 213 с.

Артикул: 4051673

Автор: Арончик, Владимир Бенционович

Стоимость: 250 руб.

Исследование работы армирующего волокна в фибробетоне  Исследование работы армирующего волокна в фибробетоне

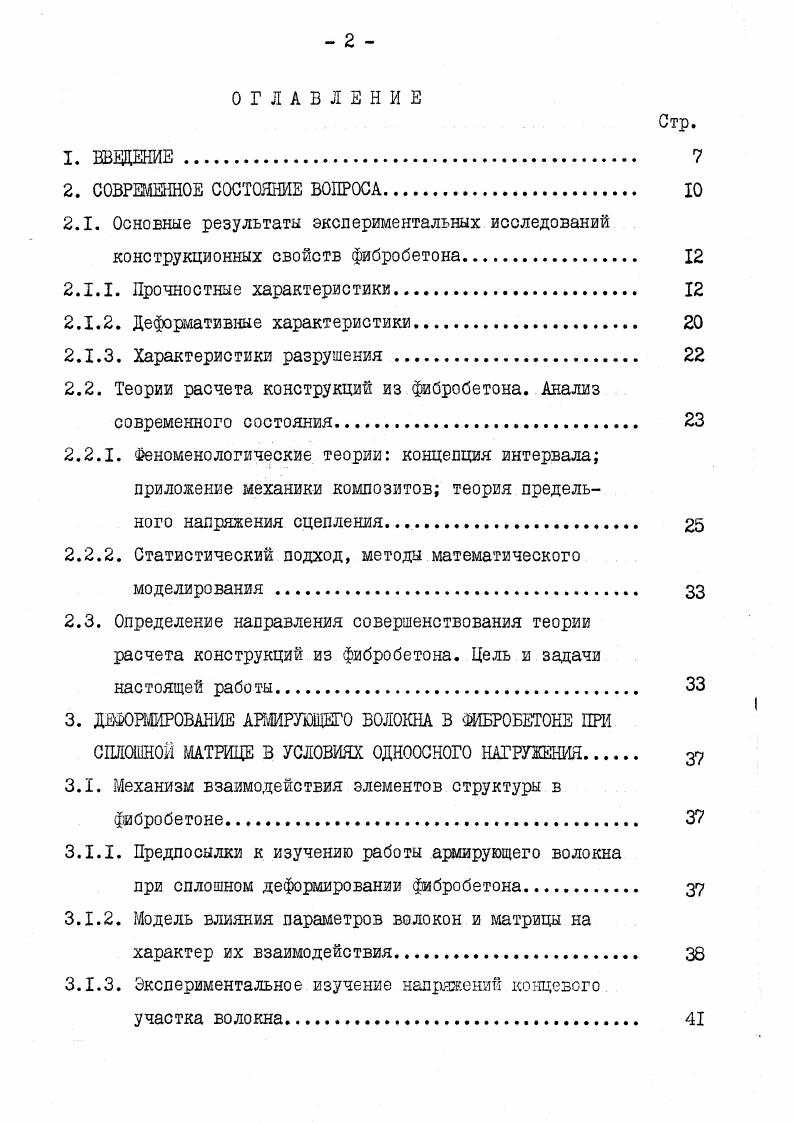

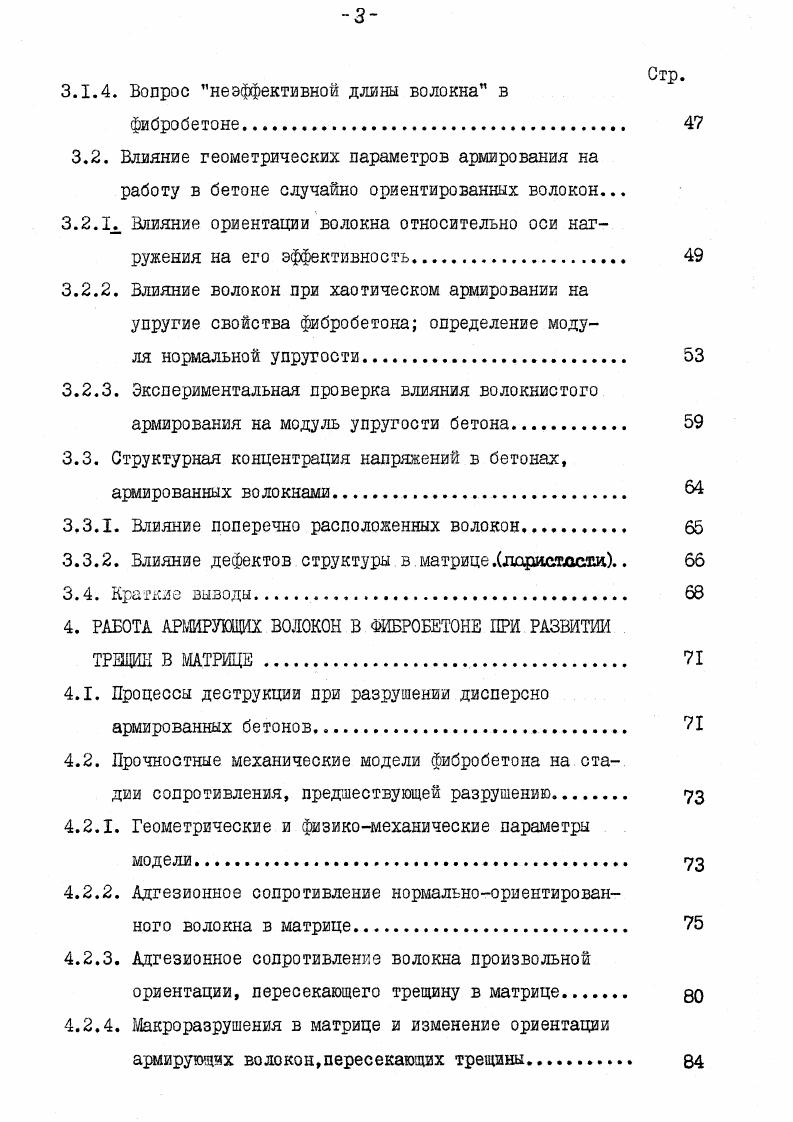

ОГЛАВЛЕНИЕ
1. ВВЕДЕНИЕ. Деформативные характеристики. Характеристики разрушения . Теории расчета конструкций из фибробетона. Феноменологические теории концепция интервала приложение механики композитов теория предельного напряжения сцепления. Определение направления совершенствования теории расчета конструкций из фибробетона. Экспериментальное изучение напряжений концевого участка волокна. Стр. Влияние геометрических параметров армирования на работу в бетоне случайно ориентированных волокон. Влияние волокон при хаотическом армировании на упругие свойства фибробетока определение модуля нормальной упругости. Структурная концентрация напряжений в бетонах, армированных волокнами. Влияние поперечно расположенных волокон. Влияние дефектов структуры в матрице. Процессы деструкции при разрушении дисперсно армированных бетонов. Прочностные механические модели фибробетона на стадии сопротивления, предшествующей разрушению. Макроразрушеыия в матрице и изменение ориентации армиругощчх еолокон,пересекающих трещины
ется прочность при изгибе, определенная в большом числе экспериментальных работ ,,,, .


В большинстве известных работ упрочнение изучалось, используя волокна одногодвух различных диаметров ,, в работах , изучен более широкий диапазон волокон. Некоторые авторы приходят к выводу о существовании оптимального диаметра волокон для арлирования бетона, равного для стальных волокон примерно 0,3 мм ,3в . Волокна диаметром более 0,6 мм значительно менее эффективны , . Вопрос эффективности ультратонких волокон диаметром менее 0,2 мм пока неясен Ша получил относительное упрочнение 5 вместо 0 , предсказываемых концепцией интервала, при диаметре волокон 0, мм . Аналогичный результат получен Сакито и сотр. Длина волокон. Влияние длины волокон на эффект упрочнения экспериментально изучалось Аболиньшем и Кравинским зв, а также Ша и Ранганом , Карсоном и Ченом . Все эти результаты говорят о росте эффективности волокон при увеличении их параметра . Следует отметить, что существует технологически обусловленная взаимосвязь между приемлемой длиной волокон, их диаметром и объемным содержанием в фибробетонной смеси 4б. Характерно, что вид разрушения фибробетонов при разрушении определяется именно отношением 1с1 . В частности, волокна с отношением длины к диаметру менее после образования трещины в матрице не могут связывать ее фрагменты и выдергиваются без дальнейшего прироста нагрузки. Волокна же с параметром 0 сопротивляются и после разрыва матрицы, приводя к псевдопластическому разрушению при достаточном содержании волокон ,. В работах , поставлен вопрос оптимальной длины волокон, по аналогии с тем, как в теории композитов вводится понятие критическая длина Ъкр . Делались многочисленные попытки экспериментального определения Ькр отдельных волокон, заделанных в матричном материале. Такие исследования имеются для полипропиленовых волокон , для стеклянных волокон , для волокон из окиси алюминия . Наиболее широк круг работ по измерению этой величины для стальных волокон, имеющих наибольшее применение , Несмотря на определенный интерес, эти данные все же не вполне соответствуют реальным условиям сопротивления волокон при разрушении фибробетона и поэтому не дают достоверной основы расчетной теории ,. Влияние ориентации волокон. Существенность влияния этого фактора отмечена многими авторами ,,,5б экспериментально изучено в работах и Гбб , причем ориентация создавалась тщательной ручной укладкой волокон. В рассмотрены три случая укладка параллельно к оси напряжений, поперечно к ней и хаотическое распределение. Оказалось, что в первом случае проч
ность была на выше, чем в третьем, а поперечно уложенные волокна не давали упрочнения бетона. В работе 5б экспериментально изучалась прочность сцепления волокон, ориентированных под углом к направлению выдергивающего усилия. При значениях угла, равных , показано, что сопротивление волокон не меньше, чем ориентированных по направлению действующего усилия. Влияние упругих свойств волокон. Сопоставление имеющихся экспериментальных данных по армированию бетона разными видами волокон показывает, что армирование высокомодульными волокнами например, стальными, углеродными, стеклянными значительно более эффективно, чем низкомодульными капрон, нейлон и др. Например, 2х армирование углеродным волокном увеличивает прочность на растяжение бетонной матрицы более, чем втрое, в то время, как такое же по объему содержание стальных волокон дает лишь прирост прочности, а влияние полимерных волокон вообще незначительно. Прочность при других видах нагружения. При сжатии наблюдаемый прирост прочности составляет , причем он проявляется при волокнах диаметром не более 0,4 мм при волокнах большего диаметра может иметь место даже падение прочности на сжатие, что, вероятно, является следствием раскалывания матрицы поперечно ориентированными волокнами. Значительный эффект достигается при волокнистом армировании бетонных элементов, работающих на срез. По данным , достигается упрочнение в 1,7 раза, по примерно в 3 раза. Б связи с этим проведены исследования по замене стержневого поперечного армирования железобетона дисперсным, волокнистым , .

Рекомендуемые диссертации данного раздела

28.06.2016

+ 100 бесплатных диссертаций

Дорогие друзья, в раздел "Бесплатные диссертации" добавлено 100 новых диссертаций. Желаем новых научных ...

15.02.2015

Добавлено 41611 диссертаций РГБ

В каталог сайта http://new-disser.ru добавлено новые диссертации РГБ 2013-2014 года. Желаем новых научных ...


Все новости

Время генерации: 0.225, запросов: 241
