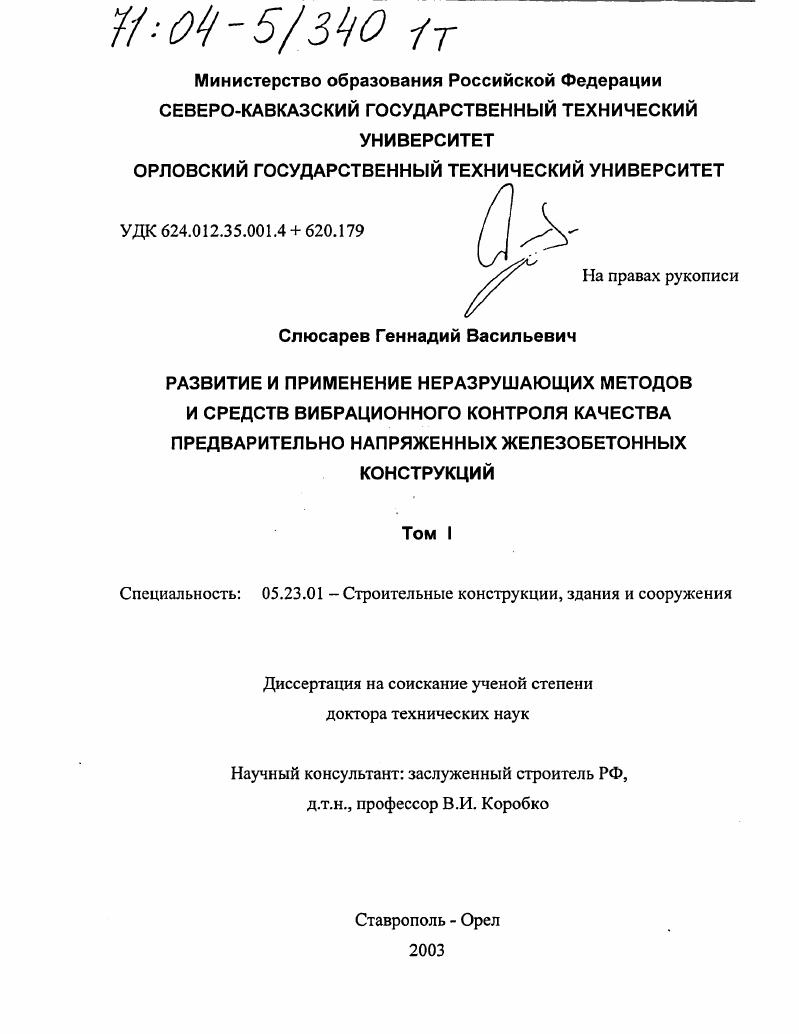

Развитие и применение неразрушающих методов и средств вибрационного контроля качества предварительно напряженных железобетонных конструкций

Развитие и применение неразрушающих методов и средств вибрационного контроля качества предварительно напряженных железобетонных конструкций

Автор: Слюсарев, Геннадий Васильевич

Шифр специальности: 05.23.01

Научная степень: Докторская

Год защиты: 2003

Место защиты: Ставрополь

Количество страниц: 370 с. ил. Прил. ( 266 с.: ил.)

Артикул: 2616803

Автор: Слюсарев, Геннадий Васильевич

Стоимость: 250 руб.

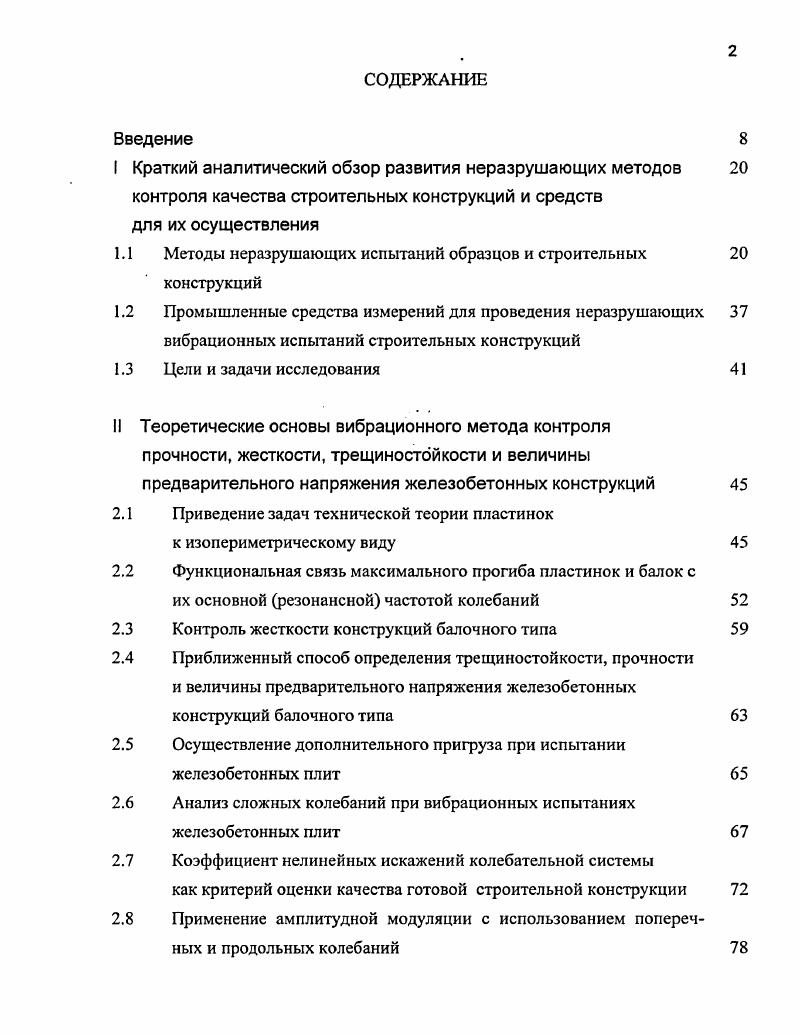

Введение I Краткий аналитический обзор развития неразрушающих методов контроля качества строительных конструкций и средств для их осуществления
1.1 Методы неразрушающих испытаний образцов и строительных конструкций
1.2 Промышленные средства измерений для проведения неразрушающих вибрационных испытаний строительных конструкций
1.3 Цели и задачи исследования
II Теоретические основы вибрационного метода контроля прочности, жесткости, трещиностойкости и величины предварительного напряжения железобетонных конструкций
2.1 Приведение задач технической теории пластинок к изопериметрическому виду
2.2 Функциональная связь максимального прогиба пластинок и балок с их основной резонансной частотой колебаний
2.3 Контроль жесткости конструкций балочного типа
2.4 Приближенный способ определения трещиностойкости, прочности и величины предварительного напряжения железобетонных конструкций балочного типа
2.5 Осуществление дополнительного пригруза при испытании железобетонных плит
2.6 Анализ сложных колебаний при вибрационных испытаниях железобетонных плит
2.7 Коэффициент нелинейных искажений колебательной системы как критерий оценки качества готовой строительной конструкции
2.8 Применение амплитудной модуляции с использованием поперечных и продольных колебаний
2.9 Перспективные способы вибрационного контроля качества и диагностики железобетонных конструкций
2.9.1 Применение акустической эмиссии
2.9.2 Способ разделения резонансных кривых, характерных для бетона и арматуры в железобетонных конструкциях
2.9.3 Определение декремента колебаний в условиях слабой связи конструкции с вибровозбудителем колебаний
2. Основные выводы по главе
III Разработка и исследование первичных измерительных преобразователей перемещений виброперемещений на основе диодных оптоэлектронных пар
3.1 Некоторые общие замечания
3.2 Принципы построения измерительных преобразователей перемещений на основе диодных оптоэлектронных пар
3.3 Исследование номинального и форсированного импульсных режимов работы диодных оптопар измерительных преобразователей и рекомендации по использованию этих режимов
3.4 Оптимизация режимов работы элементов измерительной оптопары
3.5 Способ оптимизации параметров оптоэлектронных преобразователей с помощью диафрагмирования
3.6 Исследование свойств фотоматериалов. Рекомендации
по применению и изготовлению модулирующих элементов 1ЮМЭ
3.7 Специализированные модулирующие элементы первичных оптоэлектронных преобразователей
3.8 Оценка метрологических характеристик разработанных оптоэлектронных преобразователей
3.9 Средства для детектирования и записи огибающей виброграммы затухающего колебательного процесса
3. Основные выводы по главе
IV Учет энергетических условий возбуждения колебаний
в контролируемых конструкциях
4.1 Энергетические оценки физикомеханических свойств строительных
конструкций
4.2 Мягкий способ возбуждения свободных колебаний
в контролируемых конструкциях
4.3 Условия равноэнергетического возбуждения колебаний в строительных конструкциях при осуществлении вибрационного контроля
4.4 Энергетические оценки жесткости и демпфирующих свойств
строительных конструкций
4.5 Основные выводы по главе 4
V Контроль качества изгибаемых железобетонных
конструкций с использованием поперечных колебаний
5.1 Некоторые общие замечания
5.2 Вибрационный стенд и средства контроля динамических параметров
строительных конструкций
5.3 Методика проведения вибрационных испытаний
5.4 Подготовка и проведение вибрационных испытаний
5.5 Модифицированный метод вибрационного контроля качества
изгибаемых железобетонных конструкций
5.6 Использование переходного режима возбуждения колебаний
5.7 Дефектоскопия протяженных строительных конструкций
5.8 Совершенствование методик определения динамических параметров
при автоматизации вибрационного контроля
5.9 Основные выводы по главе 5
VI Контроль качества железобетонных конструкций
с использованием продольных колебаний
6.1 Метод неразрушающего вибрационного контроля качества железобе
тонных конструкций с использованием продольных колебаний
6.2 Определение величины предварительного напряжения арматуры
перед бетонированием и в составе конструкции
6.3 Определение трещиностойкости железобетонных конструкций
6.4 Использование нетрадиционных схем закрепления строительных
конструкций
6.5 Основные выводы по главе 6
VII Нелинейные колебания упругих систем и нестационарные
режимы возбуждения колебаний
7.1 Способы возбуждения нестационарных колебаний
7.2 Нестационарные колебания балок при вибрационных воздействиях
7.3 Математические модели при экспериментальном анализе колебаний
механических систем
7.4 Использование нестационарных режимов нагружения при
динамических испытаниях механических систем
7.5 Нелинейные колебания балок и стержней при вибрационных
нагрузках
7.6 Использование возмущающей силы в виде источников
стохастического характера
7.7 Практические приемы использования нестационарных колебаний
при действии циклических нагрузок
7.8 Оценка демпфирующих свойств механических систем
7.9 Основные выводы по главе 7
VIII Средства неразрушающего контроля и автоматизированный стенд для вибрационных испытаний строительных конструкций
8.1 Некоторые общие замечания
8.2 Устройство для измерения малых перемещений на основе
оптоэлектронного преобразователя
8.3 Вибрационный контроль качества железобетонных конструкций с использованием автоматизированных средств
8.4 Современные требования к созданию инструментальных средств неразрушающего вибрационного контроля
8.5 Микропроцессорный прибор для проведения неразрушающего вибрационного контроля качества железобетонных конструкций
8.6 Прибор для контроля трещиностойкости железобетонных конструкций
8.7 Стенд для автоматизированного неразрушающего вибрационного контроля железобетонных конструкций
8.8 Основные выводы по главе
IX Алгоритмы и программы для реализации методов вибрационного контроля качества железобетонных конструкций балочного типа с применением ЭВМ
9.1 Определение динамических параметров плоских изгибаемых элементов в режиме нестационарных колебаний
9.1.1 Алгоритмы программы
9.1.2 Описание работы программы
9.2 Интегральная оценка качества плоских изгибаемых железобетонных элементов по динамическим параметрам вибрационного контроля
9.2.1 Алгоритмы программы
9.2.2 Описание работы программы Основные выводы
Список литературы


Поскольку в работе будут рассматриваться в основном конструкции балочного типа, то целесообразно провести исследование вопроса о взаимосвязи у0 и со2 для однопролетиых балок с двумя шарнирными и двумя жестко защемленными опорами. ЕЬпЛх тсо2ух. Рассмотрим случай, когда балка нагружена равномерно распределенной нагрузкой. С учетом этих результатов получим
xx. Для шарнирно опертой балки, нагруженной равномерно распределенной нагрузкой, известное из курса сопротивления материалов уравнение упругой линии можно представить в виде функции 2. Подставляя функцию Гх в выражение 2. Для жестко защемленной балки, нагруженной равномерно распределенной нагрузкой, функцию прогибов можно представить следующим образом
x 0x
Подставляя функцию Гх в выражение 2. Знаки неравенств в выражениях 2. Из полученных теоретических результатов и численного эксперимента можно сделать вывод о наличии строгой функциональной связи между максимальным прогибом пластинок и балок, находящихся под действием равномерно распределенной нагрузки, и их основной частотой колебаний в ненагруженном состоянии. Это весьма интересный результат, поскольку совершенно поновому позволяет сопоставлять интегральные характеристики в двух рассматриваемых видах деформирования таких конструкций. В первую очередь этот результат будет полезен при оценке жесткости упругих конструкций балочного типа и пластинок по основной резонансной частоте их колебаний. На предприятиях строительной индустрии получили распространение способы контроля качества, основанные на сопоставлении контролируемых параметров серийно выпускаемых строительных конструкций с соответствующими параметрами эталонных изделий, которые изготавливаются при строгом контроле всех технологических операций 8. В случае использования вибрационных технологий эталонное изделие испытывается с помощью динамических и статических методов. При проведении таких испытаний измеряют динамические параметры конструкции и определяют показатели качества. При контроле серийного изделия определяют только его динамические параметры. Далее составляются пропорциональные соотношения между динамическими и статическими характеристиками эталонной и серийной конструкций, из которых определяются показатели качества серийного изделия. Запишем выражение 2. Ле. При широком внедрении вибрационных методов в производство потребуется изготовление большого количества видов эталонных конструкций, что нерационально и неэффективно. Однако этого можно избежать, если применить одно эталонное изделие для нескольких типов серийно выпускаемых конструкций, например, железобетонных плит пустотного настила любой длины и ширины. Такая возможность действительно существует, что можно показать теоретически. Запишем вновь формулу 2. Х1. Замечательно то, что выражение 2. Это значит, что в качестве эталонного изделия для конструкций определенного заданного типа можно использовать конструкцию серийного изготовления. Более того, эталонная конструкция может быть выполнена из материала, отличного от материала серийных конструкций. Эти выводы и результаты могут быть востребованы, когда в стройиндустрии начнут широко использоваться вибрационные методы контроля качества и диагностики железобетонных конструкций. Более детальное рассмотрение способов, основанных на использовании приведенных выше соотношений, приведены в авторских свидетельствах и патентах на изобретения автора ,, 9. Для примера рассмотрим результаты испытаний, подробное описание которых будет приведено в главе 5. Пример. Необходимо оценить максимальный прогиб предварительно напряженной железобетонной плиты ПК 8, шарнирно опертой по двум коротким сторонам, по резонансной частоте ее колебаний в ненагруженном состоянии с использованием результатов статических и динамических испытаний плиты ПК 8, принятой в качестве эталонного изделия. Исходные данные. Для эталонной плиты ПК 8 вес плиты Рэ ,2 кН масса единицы длины тэ ,8x9, 9, кгм интенсивность контрольной нагрузки Чэ ,0 кНм максимальный прогиб плиты от контрольной нагрузки, приложенной статически, у0э ,2 мм резонансная частота колебаний в ненагруженном состоянии , Гц. Следует иметь в виду, что зависимость 2.
