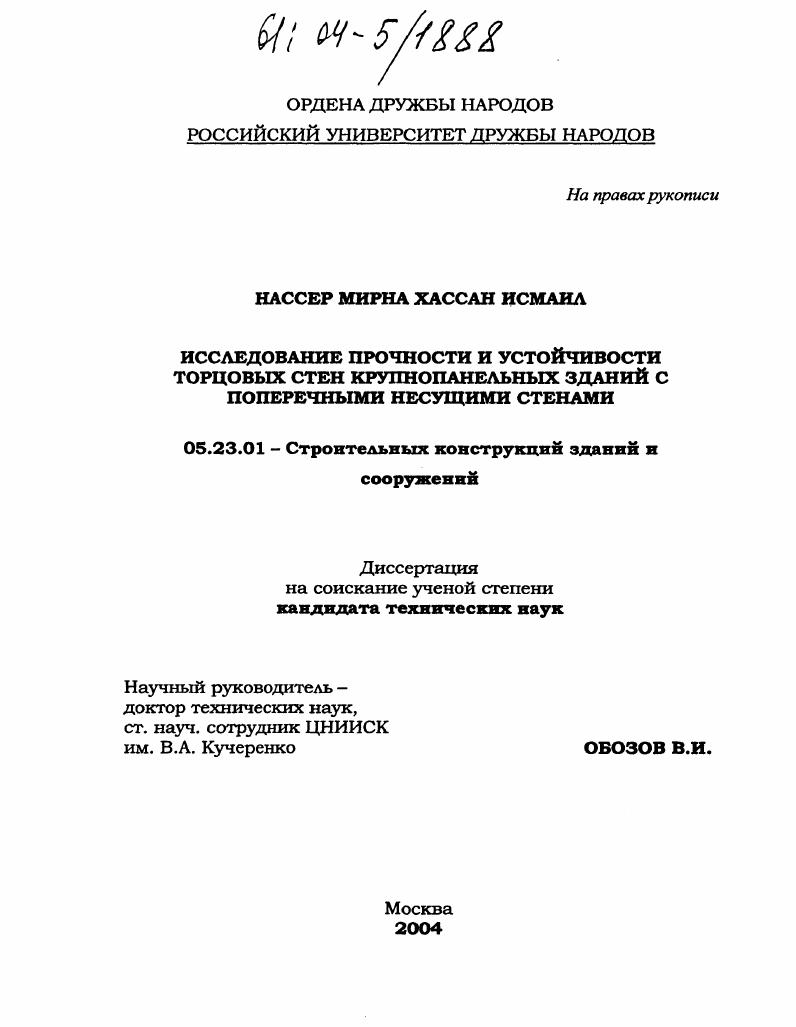

Исследование прочности и устойчивости торцовых стен крупнопанельных зданий с поперечными несущими стенами

Исследование прочности и устойчивости торцовых стен крупнопанельных зданий с поперечными несущими стенами

Автор: Нассер Мирна Хассан Исмаил

Шифр специальности: 05.23.01

Научная степень: Кандидатская

Год защиты: 2004

Место защиты: Москва

Количество страниц: 253 с. ил.

Артикул: 2620918

Автор: Нассер Мирна Хассан Исмаил

Стоимость: 250 руб.

Исследование прочности и устойчивости торцовых стен крупнопанельных зданий с поперечными несущими стенами  Исследование прочности и устойчивости торцовых стен крупнопанельных зданий с поперечными несущими стенами

ВВЕДЕНИЕ
В году сентября на Мичуринском проспекте в Москве произошла крупная авария на строящемся крупнопанельном жилом доме с широким шагом поперечных несущих стен.
В дня, во время обеденного перерыва, когда люди отсутствовали на объекте, произошло обрушение конструкций крайнего шага пролетом 7,2 м.
К этому моменту были смонтированы практически вес этажей. Более подробно об этой аварии изложено во второй главе.
Была создана комиссия, основу которой составили специалисты институтов ЦНИИСК им. Кучеренко, НИИОСП им. Герсеванова для выяснения причины аварии. Комиссия подготовила предварительное заключение в общих чертах, без конкретизации причины, вызвавшей обрушение торцовой стены с опиравшимися на нее плитами перекрытий. Дальнейшее проведение расследоваттия причины аварии были поручено сектору по Авариям, повреждениям и реконструкции сооружений лаборатории Проблем прочности и надежности сооружений ЦНИИСК им. Кучеренко В.А. под руководством д.т.н. Обозова В.И.
В результате проведенных дальнейших расследований причиной произошедшего обрушения торцовой стены были названы недостаточно продуманные конструктивные решения стыков в проекте, требующие для обеспечения их надежности высокоточного монтажа сборных железобетонных конструкций и особенно качественного замоноличивания стыков.
Было высказано также гипотетическое предположение, что обрушение торца здания произошло либо вследствие потери устойчивости торцовой стены изза большой податливости некачественно выполненных стыков, либо вследсгвие разрушения горизонтальных стыков торцовой стены, также вследствие
некачественного их исполнения, в частности, изза недостаточного уплотнения бетона замоноличивания.
. Последствием этой аварии явился запрет строительства новых домов по проектам этой серии, хотя к этому времени, помимо группы зданий, строящихся на Мичуринском проспекте, был возведен и несколько лет эксплуатировался целый ряд зданий на Рублевском шоссе.
Для того, чтобы в дальнейшем можно было отменить этот запрет, необходимо было провести ряд исследований и конструкторских работ по улучшению конструкции стыков. В области научных исследований в первую очередь необходимо было определить критическую нагрузку торцовой стены в зависимости от податливости стыков плит перекрытий со стенами. Второй задачей стояло исследование прочности горизонтальных стыков несущих стеновых панелей в зависимости от степени уплотнения бетона замоноличивания этих стыков.
Исследование этих вопросов является весьма актуальной задачей, решение которой позволит установить наиболее слабые места в конструктивном решении стыков в существовавшем проекте крупнопанельного здания с широким шагом поперечных несущих стен, и, опираясь на результаты этих исследований, целенаправленно разработать улучшенные варианты стыковых соединений. Кроме того, исследование этих вопросов позволит приблизиться к истинному механизму произошедшего обрушения торцовой стены.
Актуальность


Для обеспечения прочности и устойчивости панельных домов во время строительномонтажных работ, когда стыки еще не замоноличены, предусмотрено в узлах устройство жестких сварных накладок и анкеров, воспринимающих монтажные усилия. В горизонтальных стыках запроектирован противодождевой барьер гребень рис. Рис. Применение профильного стыка с устройством бетонного гребня вызвано тем, что обжатие горизонтальных швов вертикальными нагрузками не предотвращает появления в них трещин, так как температурные воздействия превосходят силы обжатия. Опыт показал, что жгуты пороизола становятся герметизирующей прокладкой с наружной стороны панели при условии обжатия их в стыках на первоначального объема. Несущим остовом в этой системе являются поперечные несущие стены. Но один из шагов увеличен до 6,0 7,2 м. Благодаря наличию широкого шага поперечных несущих стен в доме имеются ячейки размером 6x5,4 м, внутри которых легко осуществить перепланировку путем переноса ненесущих перегородок. Главное преимущество системы состоит в том, что панели перекрытий не опираются на продольные стены здания. Поэтому эти стены, кроме отдельных участков внутренней стены, примыкающие к лестничным клеткам, обеспечивают продольную устойчивость здания. Панели наружных стен домов серии и А запроектированы однослойными из керамзитобетона. Вертикальный стык имеет уширенис в виде колодца размером см и зазором 2 см ближе к стороне фасада. Горизонтальный стык панелей толщиной 2см заполняется цементным раствором. В Свердловске в г. ЦНИИЭП жилища, Горстройпроскта были применены новые стыковые соединения стеновых панелей, предусматривающие устройство замоноличенных узлов крепления либо сборных с помощью железобетонной гапонки заводского изготовления рис. Конструкция сборного узла крепления выполняется таким образом после установки панелей в гнездо стыка на раствор укладывают железобетонную шпонку с последующей приваркой ее закладных деталей к панели внутренней стены затем после временного раскрепления шпонки в стыке производят демонтаж связей и установку панелей перекрытий заливку швов между шпонкой и панелями делают с перекрытия. Узловые соединения наружных и внутренних стеновых панелей между собой и с панелями перекрытий в домах серии П производятся без сварки на болтах путем замоноличивания стыков бетоном после соединения скобами петлевых выпусков. Стыки панельных стен многоэтажных зданий являются одной из наиболее сложных проблем полносборного строительства. В ЦНИПЭП жилища проведены испытания различных типов стыков панелей наружных стен для полносборных жилых домов высотой 9этажей. Стыки решены с помощью арматурных выпусков, расположенных в двух уровнях по высоте стеновых панелей. В результате было разработано три типа стыков рис. Рис. Типы стыков многоэтажных крупнопанельных зданий. Стык типа А принят аналогичным серии и отличается тем, что концы арматурных скоб после установки загибаются. Связь между панелями осуществляется с помощью несвариваемых закладных деталей, представляющих собой арматурные петли с вваренной в них пластиной они выпускаются за грань торцовой части панели. В каждой пластине имеются три отверстия в них с помощью специального приспособления копира устанавливаются по месту арматурные скобы диаметром мм диаметр отверстий мм рис. Стык типа Б решается с помощью арматурных петель из стали диаметром мм, выпускаемых за грань панели. Соединение осуществляется на сварке с помощью металлической пластины, в центре которой имеется стержень диаметром мм. Пластина приваривается к петлевым выпускам наружных стен, а стержень пластины к выпускам внутренней стены, примыкающей к наружным рис. Стык типа В относится к числу соединений, осуществляемых путем сварки арматурных стержней. Из каждой грани стыкуемых элементов выпускаются расположенные под углом арматурные стержни диаметром мм. Схема расположения их в виде треугольника аналогична той, что применена с в стыке типа А. Результаты проведенных испытаний показали, что более надежными являются типы стыков Б и В с применением сварных соединений. В настоящее время серии многосекционных панельных домов, получили широкое распространение рис. Л
о
. Йв 5 5 Г
.
