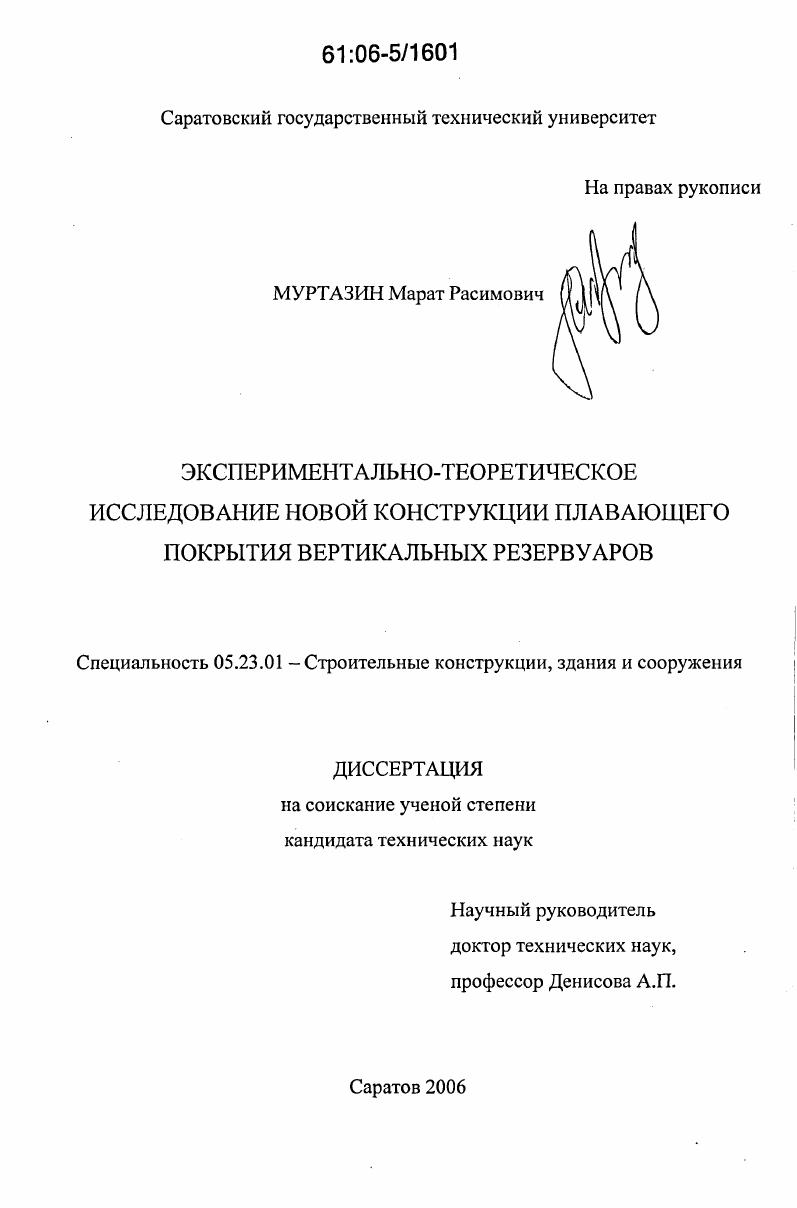

Экспериментально-теоретическое исследование новой конструкции плавающего покрытия вертикальных резервуаров

Экспериментально-теоретическое исследование новой конструкции плавающего покрытия вертикальных резервуаров

Автор: Муртазин, Марат Расимович

Шифр специальности: 05.23.01

Научная степень: Кандидатская

Год защиты: 2006

Место защиты: Саратов

Количество страниц: 158 с. ил.

Артикул: 2870511

Автор: Муртазин, Марат Расимович

Стоимость: 250 руб.

Экспериментально-теоретическое исследование новой конструкции плавающего покрытия вертикальных резервуаров  Экспериментально-теоретическое исследование новой конструкции плавающего покрытия вертикальных резервуаров

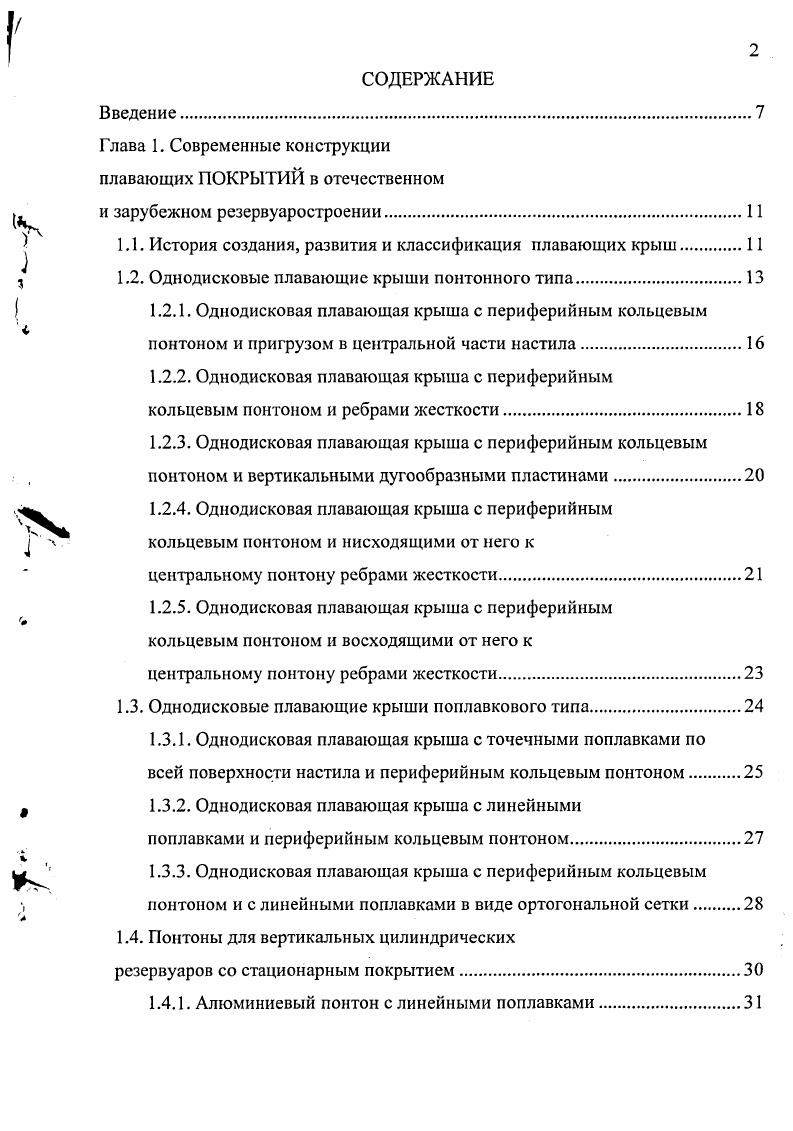

Введение.
Глава 1. Современные конструкции плавающих ПОКРЫТИИ в отечественном
и зарубежном резервуаростроении.
1.1. История создания, развития и классификация плавающих крыш.
1.2. Однодисковые плавающие крыши понтонного типа.
1.2.1. Однодисковая плавающая крыша с периферийным кольцевым понтоном и пригрузом в центральной части настила
1.2.2. Однодисковая плавающая крыша с периферийным
кольцевым понтоном и ребрами жесткости
1.2.3. Однодисковая плавающая крыша с периферийным кольцевым понтоном и вертикальными дугообразными пластинами.
1.2.4. Однодисковая плавающая крыша с периферийным кольцевым понтоном и нисходящими от него к
центральному понтону ребрами жесткости
1.2.5. Однодисковая плавающая крыша с периферийным кольцевым понтоном и восходящими от него к
центральному понтону ребрами жесткости
1.3. Однодисковые плавающие крыши поплавкового типа.
1.3.1. Однодисковая плавающая крыша с точечными поплавками по
всей поверхности настила и периферийным кольцевым понтоном
1.3.2. Однодисковая плавающая крыша с линейными
поплавками и периферийным кольцевым понтоном
1.3.3. Однодисковая плавающая крыша с периферийным кольцевым понтоном и с линейными поплавками в виде ортогональной сетки
1.4. Понтоны для вертикальных цилиндрических
резервуаров со стационарным покрытием.
1.4.1. Алюминиевый понтон с линейными поплавками
1.4.2. Алюминиевый понтон с линейными
и периферийными поплавками.
1.4.2. Понтон из алюминиевых сплавов с точечными поплавками
1.4.3. Алюминиевый понтон с балочнопоплавковой системой.
1.4.4. Понтон с радиальными и кольцевыми отсеками
1.4.5. Понтон с радиальными и кольцевыми отсеками
1.4.6. Понтон с периферийным кольцом и линейными поплавками
1.4.6. Понтоны с применением алюминиевых сплавов
и синтетических материалов.
Глава 2. Принципы формообразования новой
конструкции поплавковоГО плавающеГО ПОКРЫТИЯ.
2.1. Современное состояние формообразования
плавающих покрытий из рулонных заготовок.
2.2. Принцип формообразования поплавкового
плавающего покрытия из плоских заготовок.
2.3. Конструктивное моделирование формообразования поплавкового плавающего покрытия.
2.3.1. Конструктивное моделирование формообразования поплавкового плавающего покрытия с ортогональной
сеткой поплавков без кольцевого понтона
2.3.2. Конструктивное моделирование формообразования поплавкового плавающего покрытия с треугольной
сеткой поплавков без кольцевого понтона
2.4. Конструктивное моделирование формообразования поплавкового плавающего покрытия с распределенными поплавками и кольцевым понтоном из плоских заготовок.
2.5. Определение соотношений геометрических параметров кольцевого понтона и линейных поплавков из условия формообразования.
2.5.1. Определение зависимости между размерами поплавков и их шагом из условия формообразования.
2.5.2. Определение зависимости между размерами кольцевого понтона и радиусом плавающего
покрытия из условия формообразования.
2.6. Конструктивное моделирование поплавкового плавающего покрытия с распределенными поплавками
из плоских заготовок и кольцевого понтона из сборных элементов
2.7. Определение напряженно деформированного состояния поплавкового плавающего покрытия
при формообразовании поперечного сечения поплавков.
Выводы по второй главе.
Глава 3. Конструкции поплавковых
плавающих ПОКРЫТИЙ.
3.1. Плавающие покрытия для вертикальных стальных резервуаров
3.2. Конструкции поплавкового плавающего
покрытия из плоских заготовок
3.2.1. Поплавковое плавающее покрытие
с сеткой поплавков и кольцевым понтоном
3.2.2. Поплавковое плавающее покрытие
с сеткой распределенных поплавков и отбортовкой
3.3. Изготовление плоских заготовок для модифицированного поплавкового плавающего
покрытия с сеткой распределенных поплавков.
3.3.1. Изготовление плоских заготовок для поплавкового плавающего покрытия с сеткой поплавков и отбортовкой.
3.3.2. Изготовление плоских заготовок для поплавкового плавающего покрытия с сеткой
поплавков и кольцевым понтоном.
3.4. Формообразование поплавкового плавающего
покрытия с сеткой распределенных поплавков
Выводы по третьей главе.
Глава 4. Теоретическое обоснование новой конструкции плавающеГО ПОКРЫТИЯ поплавкового типа
4.1. Определение нагрузок и воздействий на плавающее покрытие.
4.1.1. Постоянная нагрузка
4.1.2. Снеговая нагрузка
4.1.3. Ветровая нагрузка
4.1.4. Силы трения уплотняющего затвора о стенку резервуара
4.1.5. Выталкивающая сила жидкости Архимедова сила.
4.2. Обоснование жизнеспособности плавающего
покрытия поплавкового типа из плоских заготовок
4.2.1. Расчет поплавкового плавающего покрытия
из плоских заготовок на плавучесть при прямой посадке
4.2.2. Оценка остойчивости плавающего покрытия
поплавкового типа из плоских заготовок при прямой посадке
4.2.3. Определение оптимальных параметров поплавкового плавающего покрытия из условия плавучести.
4.2.4. Расчет поплавкового плавающего покрытия из плоских заготовок на непотопляемость при прямой посадке.
4.2.5. Расчет плавающего покрытия поплавкового типа из плоских заготовок на плавучесть
и непотопляемость при наличии крена
4.2.6. Экспериментальное исследование плавучести и непотопляемости плавающего покрытия
поплавкового типа из плоских заготовок.
4.2.7. Оптимальные параметры плавающего покрытия
поплавкового типа из плоских заготовок из условия плавучести.
4.2.8. Проверка плавучести, остойчивости и непотопляемости плавающей крыши из плоских заготовок.
4.3. Определение напряженно деформированного состояния
поплавковой плавающей крыши из плоских заготовок.
4.3.1. Проверка прочности плавающей крыши
из рулонных заготовок
4.4. Сравнение конструкции поплавковой плавающей крыши из плоских заготовок с существующей конструкцией плавающей крышей понтонного типа
Выводы по четвертой главе
Глава 5. Техникоэкономическое обоснование новой конструкции плавающего
покрытия поплавкового типа.
5.1. Сравнительный анализ плавающей крыши поплавкового типа из плоских заготовок
с существующими плавающими крышами.
5.2. Практические рекомендации конструктивного решения плавающего покрытия поплавкового типа из плоских заготовок. Выводы по пятой главе
Выводы по диссертации
Список использованной литературы


По материалам диссертации опубликовано печатных работ, в том числе 1 тематический обзор, 4 статьи, получен 1 патент на изобретение Российской Федерации. Структура и объем работы. Диссертация состоит из введения, пяти глав, основных результатов и выводов, списка использованной литературы и приложений. Основное содержание диссертации изложено на 5 страницах машинописного текста и содержит рисунков, 9 таблиц. Список литературы содержит наименований отечественных и зарубежных источников. ГЛАВА 1. В первой главе рассмотрены современное состояние конструктивных решений плавающих покрытий для стальных вертикальных цилиндрических резервуаров, перспективные направления их совершенствования. Первые вертикальные цилиндрические резервуары из стали, были рассчитаны и построены под руководством В. Г. Шухова. Они имели стационарное покрытие конического типа, смешанные металлодеревянные несущие конструкции, и возводились полистовым методом 1. В году Г. В. Раевским был предложен метод рулонирования, который в дальнейшем был положен в основу совершенствования основных конструктивных элементов резервуаров корпуса, днища и стационарного покрытия 2. Одним из специфических свойств нефти и нефтепродуктов является высокая испаряемость легких наиболее ценных фракций, что приводит к значительным потерям нефтепродуктов как по колличественным, так и по качественным характеристикам. К м годам XX века возросло производство автомобильных и авиационных бензинов, лигроинов и других легко испаряющихся нефтепродуктов. Большие потери их при хранении в резервуарах со стационарным покрытием потребовали новых условий хранения. В среднем величина потерь от испарения оценивается в пределах от обема добываемой нефти и составляет миллионы тонн 3. Наиболее эффективное средство сокращения потерь от испарения 4 это хранение продукта в резервуарах без давления, то есть в резервуарах с плавающей крышей. Принципиальная схема конструкции резервуара с плавающей крышей была разработана еще в конце XIX века. Плавающая крыша И. Рис. Плавающие крыши в виде настилаэкрана не отвечали требованиям плавучести, остойчивости и поэтому не получили широкого применения. К м годам появились усовершенствованные конструкции плавающих крыш, а в х годах плавающие крыши начали внедрять в практику резервуаростроения в массовом порядке. Константинова 6. Все плавающие покрытия должны отвечать требованиям плавучесть жесткость центральной части крыши индустриальность долговечность коррозионная стойкость. В зависимости от объема резервуара, на современном этапе применяют однодисковые и двухдисковые плавающие крыши. Однодисковые плавающие крыши имеют одинарный настил, дополняемый герметичными поплавками и понтонами, удерживающими ее на плаву. Двухдисковые плавающие крыши состоят из верхнего и нижнего настилов, пространство между которыми разделено большим числом радиальных и поперечных сегментных перегородок, создающих герметические отсеки и образующих сплошной понтон по всей площади крыши рис. Рис. При изменении уровня хранимого продукта плавающая крыша, лежащая на его поверхности, должна свободно перемещаться вдоль вертикальной направляющей стенки резервуара. Поэтому между плавающей крышей и цилиндрическим корпусом резервуара предусмотрен зазор, величина которого составляет мм. Для ликвидации потерь легких фракций нефти и нефтепродуктов в этом зазоре располагается уплотняющий затвор. Для стока воды с поверхности плавающей крыши предусмотрена дренажная система рис. В работе будут рассмотрены, в основном, однодисковые плавающие крыши, которые, отвечая всем эксплуатационным требованиям, характеризуются меньшей материалоемкостью по сравнению с двудечными плавающими крышами. Однодисковые плавающие крыши, в зависимости от конструктивных решений средств, обеспечивающих их плавучесть, подразделяются на плавающие крыши понтонного и поплавкового типа 7 рис. Это наиболее распространенный в мировой практике тип крыш. Они используются для резервуаров вместимостью до 0 тыс. России, Японии, ФРГ, Нидерландах, Франции и других странах.
