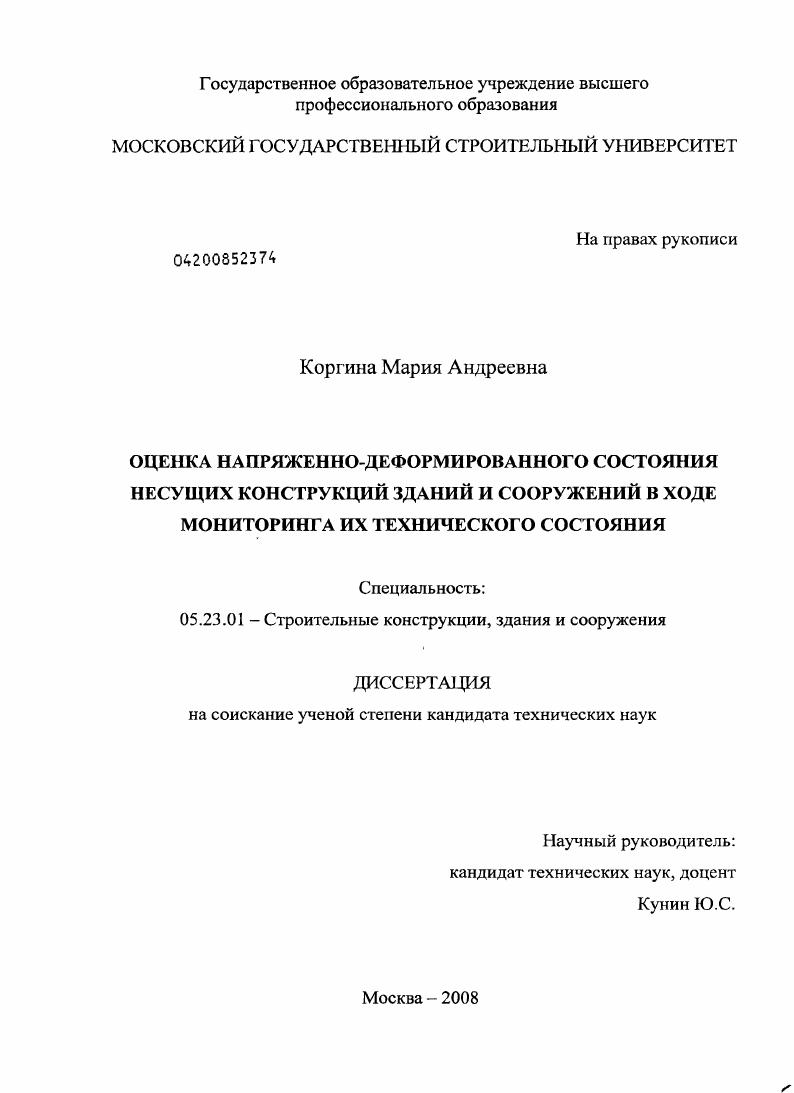

Оценка напряженно-деформированного состояния несущих конструкций зданий и сооружений в ходе мониторинга их технического состояния

Оценка напряженно-деформированного состояния несущих конструкций зданий и сооружений в ходе мониторинга их технического состояния

Автор: Коргина, Мария Андреевна

Год защиты: 2008

Место защиты: Москва

Количество страниц: 225 с. ил.

Артикул: 4068161

Автор: Коргина, Мария Андреевна

Шифр специальности: 05.23.01

Научная степень: Кандидатская

Стоимость: 250 руб.

Оценка напряженно-деформированного состояния несущих конструкций зданий и сооружений в ходе мониторинга их технического состояния  Оценка напряженно-деформированного состояния несущих конструкций зданий и сооружений в ходе мониторинга их технического состояния

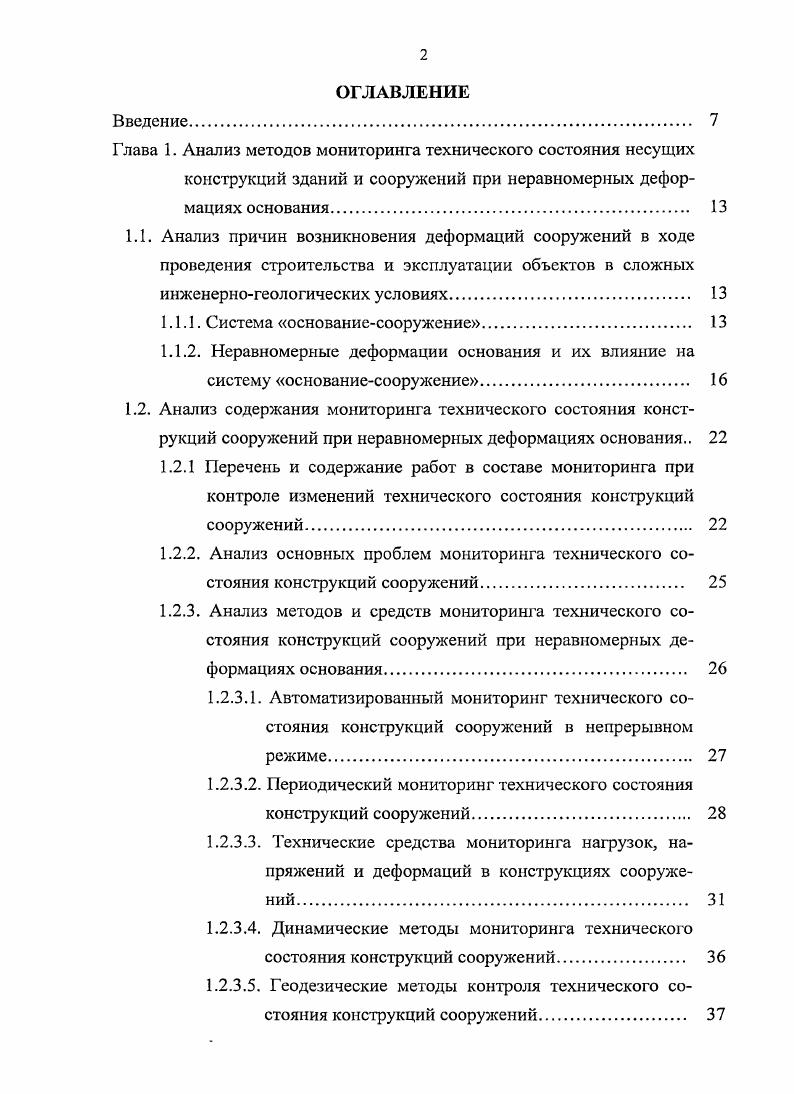

Введение.
Глава 1. Анализ методов мониторинга технического состояния несущих конструкций зданий и сооружений при неравномерных деформациях основания
1.1. Анализ причин возникновения деформаций сооружений в ходе проведения строительства и эксплуатации объектов в сложных инженерногеологических условиях.
1.1.1. Система основаниесооружение
1.1.2. Неравномерные деформации основания и их влияние на систему основаниесооружение.
1.2. Анализ содержания мониторинга технического состояния конструкций сооружений при неравномерных деформациях основания
1.2.1 Перечень и содержание работ в составе мониторинга при
контроле изменений технического состояния конструкций сооружений.
1.2.2. Анализ основных проблем мониторинга технического состояния конструкций сооружений.
1.2.3. Анализ методов и средств мониторинга технического состояния конструкций сооружений при неравномерных деформациях основания
1.2.3.1. Автоматизированный мониторинг технического состояния конструкций сооружений в непрерывном режиме
1.2.3.2. Периодический мониторинг технического состояния конструкций сооружений
1.2.3.3. Технические средства мониторинга нагрузок, напряжений и деформаций в конструкциях сооружений.
1.2.3.4. Динамические методы мониторинга технического состояния конструкций сооружений
1.2.3.5. Геодезические методы контроля технического состояния конструкций сооружений
1.3. Анализ методов оценки влияния неравномерных деформаций основания на техническое состояние конструкций сооружений
1.3.1. Визуальнонормативная оценка влияния неравномерных деформаций основания на техническое состояние конструкций сооружений
1.3.2. Численная оценка влияния неравномерных деформаций основания на техническое состояние конструкций сооружений
по результатам проверочных расчетов.
1.4. Оценка напряженнодеформированного состояния НДС конструкций сооружений на основе численного анализа.
1.4.1. Ручной и автоматизированный численный анализ НДС конструкций сооружений.
1.4.2. Обзор современных программных комплексов расчета строительных конструкций
1.4.3. Роль МКЭмоделирования в системе мониторинга технического состояния конструкции сооружений
Выводы по главе 1.
Глава 2. Геодезический мониторинг пространственных деформаций
зданий и сооружений
2.1. Обзор традиционных геодезических методов измерения деформаций сооружений.
2.2. Пространственнокоординатная ПК съемка деформаций объектов мониторинга
2.3. Общие принципы построения ПКмоделей контроля деформаций объектов мониторинга.
2.3.1. Выбор контролируемых узлов ПКмодели.
2.3.2. Требования к построению опорной геодезической сети
2.3.3. Технология изготовления и установки деформационных и осадочных марок.
2.4. Использование усовершенствованных методов измерений пространственных координат в условиях стесненного доступа.
2.4.1. ПКсъемка в условиях стесненного доступа.
2.4.2. Сферические отражатели для измерения пространственных координат.
2.5. Мониторинг пространственных деформаций контролируемых узлов ПКмодели
2.6. Обоснование требований к точности измерений для определения деформаций ПКмоделей
2.6.1. Требования к точности измерений деформаций при проведении ПКсъемки
2.6.2. Расчеты точности измерений при проведении ПКсъемки
2.7. Анализ точности измерений деформаций ПКмоделей.
2.7.1. Определение возможности применения различных типов электронных тахеометров для измерения деформаций ПКмоделей
2.7.2. Характеристики точности нивелиров.
2.8. Математическая обработка результатов измерений при ПКсъемке.
2.8.1. Уравнивание результатов измерений.
2.8.2. Нестрогое уравнивание планововысотных сетей
2.8.3. Строгое уравнивание планововысотных сетей
2.9. Технология автоматизированного построения ПКмоделей.
Выводы по главе 2.
Глава 3. МКЭоценка напряженнодеформированного состояния несущих конструкций объектов мониторинга
3.1. Применение МКЭ для оценки НДС конструкций сооружений
3.1.1. Формулировка МКЭ и основные особенности его реализации.
3.1.2. Общие принципы построения и расчета МКЭмоделей сооружений
3.2. Особенности МКЭанализа НДС конструкций эксплуатируемых сооружений
3.2.1. Основные отличия построения МКЭмоделей проектируемых и эксплуатируемых сооружений.
3.2.2. Требования к построению МКЭмодели объекта мониторинга.
3.3. Особенности МКЭанализа НДС конструкций объекта мониторинга.
3.3.1. Соответствие ПК и МКЭмоделей
3.3.2. Проблема ввода данных геодезических измерений в МКЭмодель
3.3.2.1. Интерполяция значений узловых перемещений
3.3.2.2. Выбор интерполяционных функций.
3.3.2.3. Расчет МКЭмодели на действие наложенных перемещений.
3.3.3. Формирование системы контролируемых блоков МКЭмодели
3.4. Математический аппарат оценки влияния зарегистрированных перемещений на НДС конструкций
3.4.1. Общая методология решения задачи
3.4.2. Использование полуитерационного многосеточного метода
3.5. Подготовка данных мониторинга к использованию в МКЭсистеме.
3.6. Анализ результатов МКЭрасчста
3.6.1. Визуализация результатов МКЭрасчета.
3.6.2. Общие принципы оценки НДС конструкций.
3.6.3. Обработка числовой информации и оценка НДС конструкций по контролируемым блокам.
3.6.4. Дополнительные возможности использования текущей МКЭмодели сооружения.
3.7. Используемое программное обеспечение
3.7.1. Общие требования к расчетным комплексам
3.7.2. Расчетный комплекс и его возможности в решении поставленной задачи.
Выводы по главе 3
Глава 4. Практическое использование результатов исследований
4.1. Здание многофункционального центра Альфа Арбат Центр
4.1.1. Цель работы
4.1.2. Состав работ но мониторингу технического состояния конструкций здания.
4.1.3. Обследование технического состояния конструкций
здания
4.1.3.1. Основные архитектурные и конструктивные особенности здания
4.1.3.2. Результаты визуального и инструментального обследования технического состояния несущих конструкций
4.1.4. Геодезический мониторинг пространственных деформаций
здания.
4.1.4.1. Мониторинг перемещений внешних контролируемых узлов ПКмодели
4.1.4.2. Мониторинг осадок внутренних контролируемых узлов ПКмодели.
4.1.4.3. Анализ результатов геодезического мониторинга
4.1.5. Оценка НДС состояния конструкций здания
4.1.5.1. Исходные данные для МКЭрасчета
4.1.5.2. Построения МКЭмодели здания в Б1агк ЕЭ.
4.1.5.3. Анализ результатов расчета базовой МКЭмодели здания
4.1.5.4. МКЭмоделирование влияния осадочных процессов
на НДС конструкций здания
4.1.5.5. Анализ результатов расчета текущей деформационной МКЭмодели здания на действие наложенных перемещений
4.2. Возможности применения ПКмоделей для объектов других
Выводы по главе 4
Основные выводы и рекомендации.
Список литературы


Равномерные деформации основания, в целом, не снижают прочности и устойчивости конструкций самого сооружения, они развиваются в течение довольно больших временных интервалов и, в основном, влияют на состояние инженерных сетей и коммуникаций, . НДС, что приводит к повреждениям и ухудшению технического состояния как самих конструктивных элементов, так и всего объекта в целом. Следует отметить, что деформации основания, как правило, носят пространственный характер, но в соответствии с действующими нормативнотехническими документами 8 их принято подразделять на вертикальные и горизонтальные перемещения. Вертикальные перемещения, в свою очередь, подразделяются на осадки, просадки, усадки, оседания, подъемы и т. Классификация основных видов деформаций оснований в зависимости от направления воздействия на конструкции сооружений и причин их возникновения приводится в таблице 1. Рассмотренные в таблице 1. Таблица 1. Смещения, сдвиги 1 действие горизонтальных сил боковое давление воды, грунта, ветра 2 большие вертикальные перемещения поверхности при оседаниях, просадках и т. В работах 7, отражены проблемы совместного функционирования системы основание фундамент надфундаментные конструкции в сложных инженерногеологических условиях техногенной среды. Степень воздействия неравномерных деформаций основания на сооружение зависит от многих факторов, таких как тип сооружения, конструктивная схема, пространственная жесткость и др. По степени чувствительности конструкций к неравномерным деформациям основания сооружения условно делятся три основные группы, определяющие характер совместной работы основания фундаментов надфундаментных конструкций рис. Сооружения
Нечувствительные Малочувствительные 1 1 1 Чувствительные
Г ибкис сооружения Сооружения с податливыми связями Абсолютно жесткие сооружения Сооружения, приспособленные к неравномерным деформациям основания деф. Блочные, панельные кирпичные здания Жб каркасы Металлические каркасы Монолитные жб здания
Рис. Классификация сооружений в зависимости от чувствительности их конструкций к неравномерных деформациям основания. Практически нечувствительные сооружения. К таким объектам относятся гибкие сооружения, которым свойственна беспрепятственная совместная осадка с основанием и практически полное отсутствие появления при этом дополнительных усилий в конструкциях. В качестве примера таких сооружений можно привести земляные насыпи, днища металлических резервуаров, эстакады, галереи с разрезными пролетными строениями и т. Осадка сооружения и основания в определенных пределах происходит единым целым без взаимных смещений конструктивных элементов, достаточная прочность которых позволяет беспрепятственно воспринимать дополнительные усилия. К объектам с податливыми системами конструкций относят каркасы одноэтажных зданий на отдельных фундаментах с шарнирными узлами, различные разрезные рамные, арочные конструкции и т. Малочувствительные сооруэсения. К ним относятся сооружения, на которых проводились специальные мероприятия, такие как усиление элементов конструкций, разрезка на жесткие отсеки, устройство поясов, усиление подземной части и т. Чувствительные сооружения. К таким объектам относят большинство гражданских и промышленных зданий и сооружений монолитные железобетонные каркасы, рамные и неразрезные железобетонные конструкции, металлические каркасы с жесткими узлами, кирпичные, блочные, панельные дома и т. При неравномерных деформациях основания пространственная жесткость, до некоторой степени уменьшающая их влияние на конструкции, становится недостаточной для обеспечения смещения сооружения и основания как единого целого. Последующее деформирование сооружения приводит к изменению расчетной схемы работы конструкций, дополнительные усилия и деформации вызывают появление повреждений и даже разрушение отдельных элементов. Процесс совместной деформации системы основание фундамент надфундаментиые конструкции может характеризоваться различными формами, определение и анализ величин которых позволяет судить о степени проявления деформационного воздействия табл.
