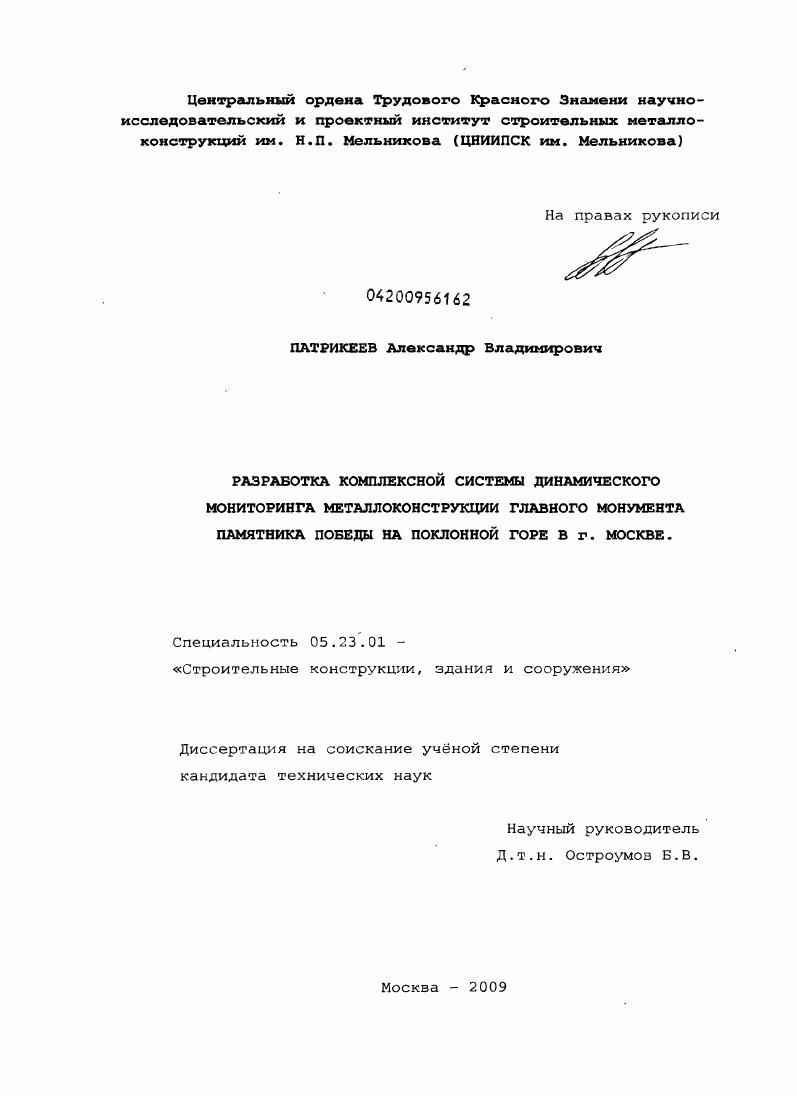

Разработка комплексной системы динамического мониторинга металлоконструкции Главного монумента памятника Победы на Поклонной горе в г. Москве

Разработка комплексной системы динамического мониторинга металлоконструкции Главного монумента памятника Победы на Поклонной горе в г. Москве

Автор: Патрикеев, Александр Владимирович

Шифр специальности: 05.23.01

Научная степень: Кандидатская

Год защиты: 2009

Место защиты: Москва

Количество страниц: 187 с. ил.

Артикул: 4350766

Автор: Патрикеев, Александр Владимирович

Стоимость: 250 руб.

Разработка комплексной системы динамического мониторинга металлоконструкции Главного монумента памятника Победы на Поклонной горе в г. Москве  Разработка комплексной системы динамического мониторинга металлоконструкции Главного монумента памятника Победы на Поклонной горе в г. Москве

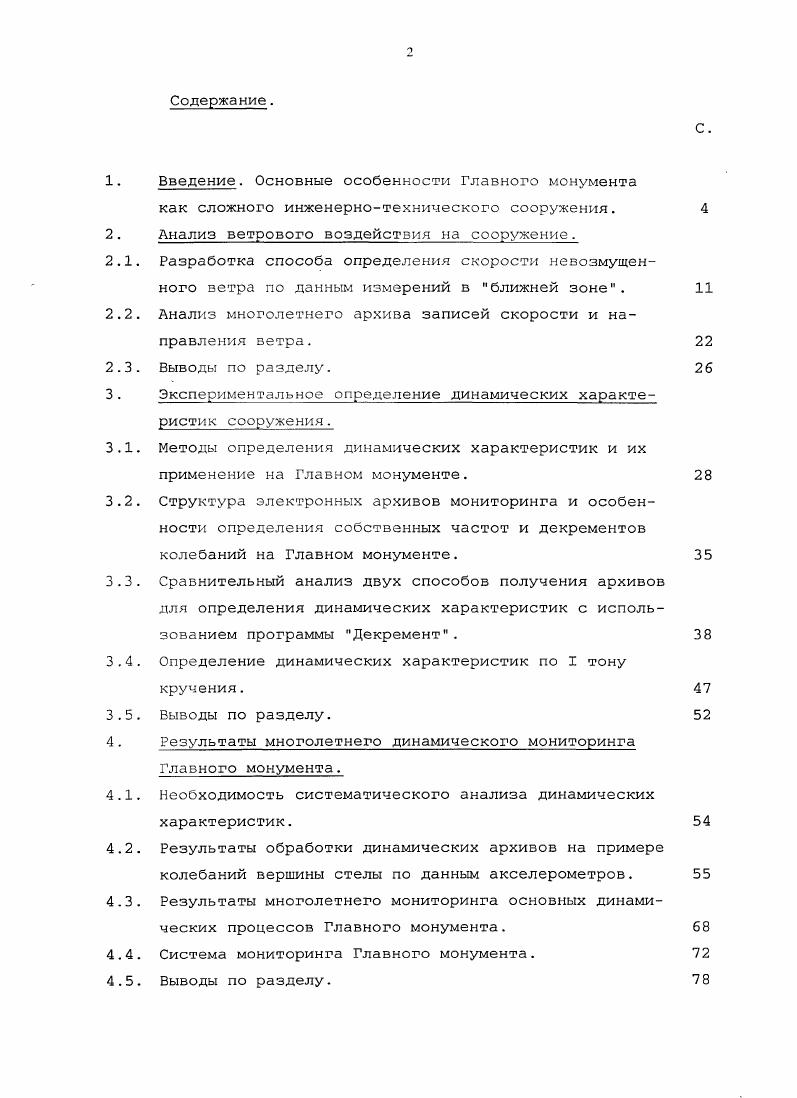

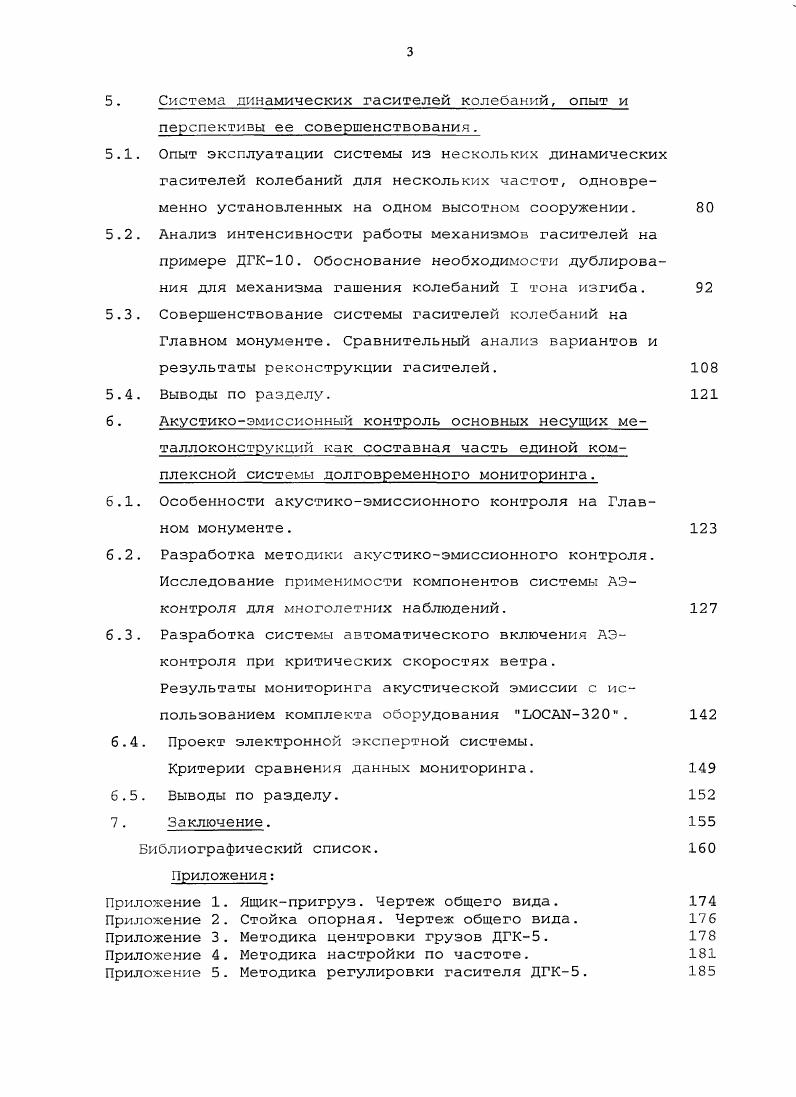

Содержание. Введение. Основные особенности Главного монумента как сложного инженернотехнического сооружения. Анализ ветрового воздействия на сооружение. Разработка способа определения скорости невозмущенного ветра по данным измерений в ближней зоне. Анализ многолетнего архива записей скорости и направления ветра. Выводы по разделу. Экспериментальное определение динамических характеристик сооружения. Методы определения динамических характеристик и их применение на Главном монументе. Структура электронных архивов мониторинга и особенности определения собственных частот и декрементов колебаний на Главном монументе. Сравнительный анализ двух способов получения архивов для определения динамических характеристик с использованием программы Декремент. Определение динамических характеристик по I тону кручения. Выводы по разделу. Результаты многолетнего динамического мониторинга Главного монумента. Необходимость систематического анализа динамических характеристик. Результаты обработки динамических архивов на примере колебаний вершины стелы по данным акселерометров.


Конструкция траверс и узлов их сопряжения с креплениями датчиков и штангамиконсолями разработана из условия сохранения ориентации нулевой точки каждого флюгера з направлении на географический север, при условии расположения штангконсолей в плане под углом 0 й друг к другу и ориентации штанги А вдоль оси X сооружения по азимуту 2 из ситуационного плана. Геометрическая схема установки флюгеров и анемометров приведена на Рис. Поскольку расстояния от поверхностей граней сооружения до датчиков в силу указанных причин невелики и составляют для датчиков скорости анемометров 1,8 м, а для датчиков направления флюгеров 2,2 , все шесть датчикоз при практически
Рис. Геометрическая схема ориентации в горизонтальной плоскости флюгеров и анемометров на отметке 5,5 м. Измеряемые датчиками со стороны различных граней сечения значения скорости и направления ветра в общем случае отличны друг от друга и не совпадают со значением скорости и направления истинного невозмущенного ветра 1. С целью накопления информации о скорости и направлении ветра в незозмущенном ветровом потоке осуществлена совместная архивация данных о скорости и направлении ветра по граням Л и В на отметке 5,5 м и на отметке 4,2 м в невозмущенном ветровом потоке подробно об архивации данных см. Раздел 3 . Комплект датчиков для установки на отметке 4,2 м был взят с грани С на отметке 5,5 м в связи с осевой симметрией сечения на этой отметке значения скорости и направления ветра для грани С определялись из соответствующих значений по грани В . Для установки комплекта датчиков на отметке 4,2 м была разработана, изготовлена и смонтирована специальная измерительная мачта, а для работы с нею люк в оголовке сооружения. По окончании периода совместной архивации все временные устройства были демонтированы с соблюдением прочности и герметичности оголовка. Выполнялась совместная архивация следующих параметров скорость и направление с осреднением с, 2 мин и мин, вариации скорости и направления по тем же периодам осреднения. Частота архивации 1 раз в 5 минут 8 измерений в сутки. Всего по каждому из вышеперечисленных параметров получена база данных объемом 5 измерений. В процессе первичной обработки выявлено, что полученная база данных обладает хорошей репрезентативностью по направлениям и скоростям эксплуатационного диапазона. Для обработки выбраны значения скорости и направления с двухминутным интервалом осреднения. Бь Ба Ба Бь Бь Бь , где Ба и Бь соответственно направления флюгеров вблизи граней А и В на отметке 5,5 м. Вычисления для флюгера вблизи грани С производились из условия зеркальной симметрии с гранью В. Для каждого из флюгеров А, В и С был определен рабочий сектор по направлению, в котором разброс параметра относительно невелик не более 7 с обеспеченностью , причем для каждой грани этот сектор составил более 0 в связи с влиянием закрутки. В рабочих секторах построены экспериментальные кривые, аппроксимированные впоследствии функциями в виде многочлена 1го порядка. Вид экспериментальных зависимостей и аппроксимирующих их функций для граней А, В и С приведен на Рис. Рис. Зависимость угла закрутки для флюгера грани А. Рис. И3с



Рис. Экспериментальные зависимости углов закрутки флюгеров в пределах своих рабочих секторов имеют вид близкий к кососимметричной функции, поэтому при аппроксимации рассматривались только нечетные члены. А границы рабочего сектора для грани 1 в градусах . Полученную величину угла закрутки следует прибавлять к измеряемому значению направления данного флюгера, получая направление невозмущенного ветра при условии, что измеряемое этим флюгером направление находится в пределах его рабочего сектора. Б 3,2 5 Бс 7 3 0, Бс 2 0 Вс . Точность получаемых значений направления невозмущенного зетра составляет 2, а вблизи границ рабочих секторов до 5, что вполне приемлемо для целей оперативного контроля. Кроме того, точность вышеизложенных построений зависит от точности ориентации пары датчиков на измерительной штанге на отметке 4,2 м в направлении северюг. Определение точности этой ориентации было произведено с использованием данных Бюллетеней метеорологической обсерватории МГУ .
