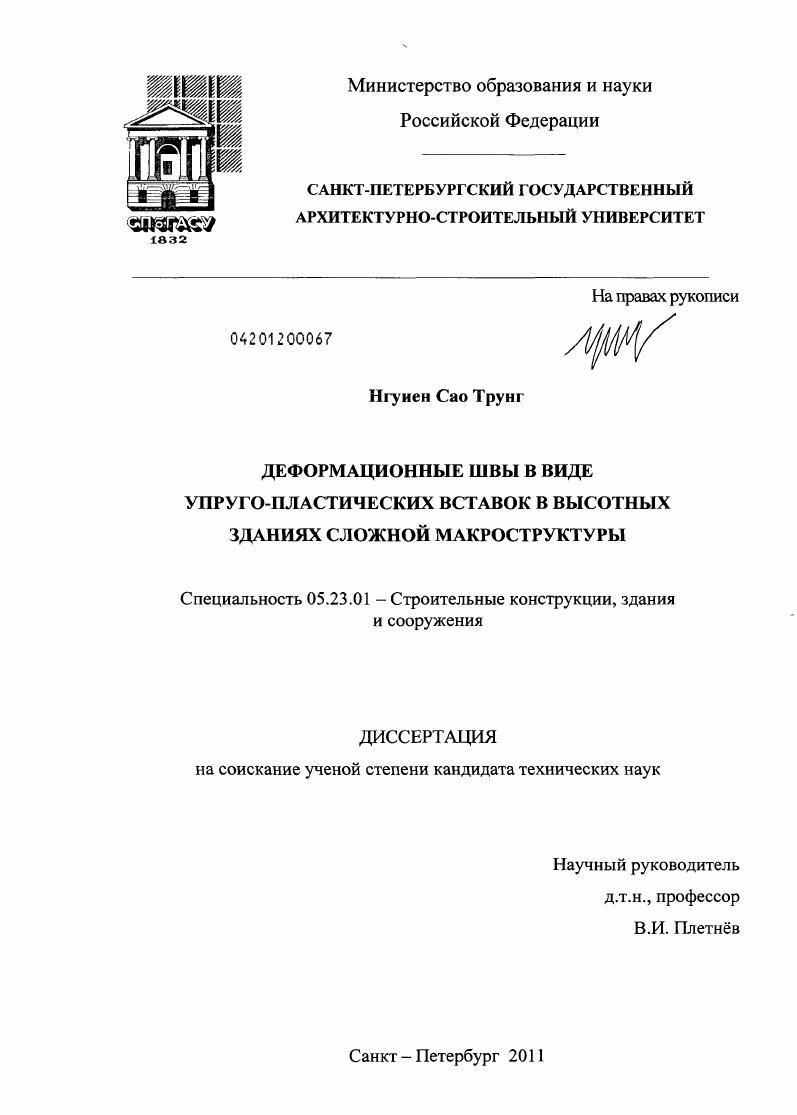

Деформационные швы в виде упруго-пластических вставок в высотных зданиях сложной макроструктуры

Деформационные швы в виде упруго-пластических вставок в высотных зданиях сложной макроструктуры

Автор: Нгуиен Сао Трунг

Шифр специальности: 05.23.01

Научная степень: Кандидатская

Год защиты: 2011

Место защиты: Санкт-Петербург

Количество страниц: 122 с. ил.

Артикул: 5390741

Автор: Нгуиен Сао Трунг

Стоимость: 250 руб.

Деформационные швы в виде упруго-пластических вставок в высотных зданиях сложной макроструктуры

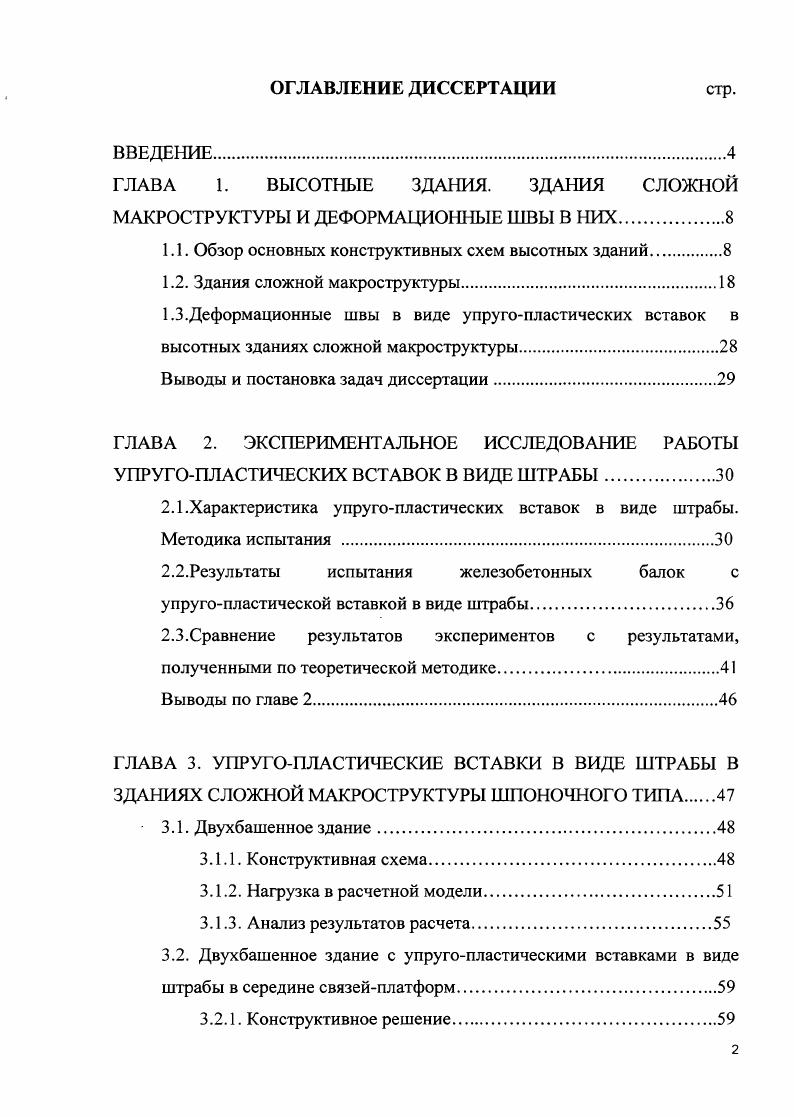

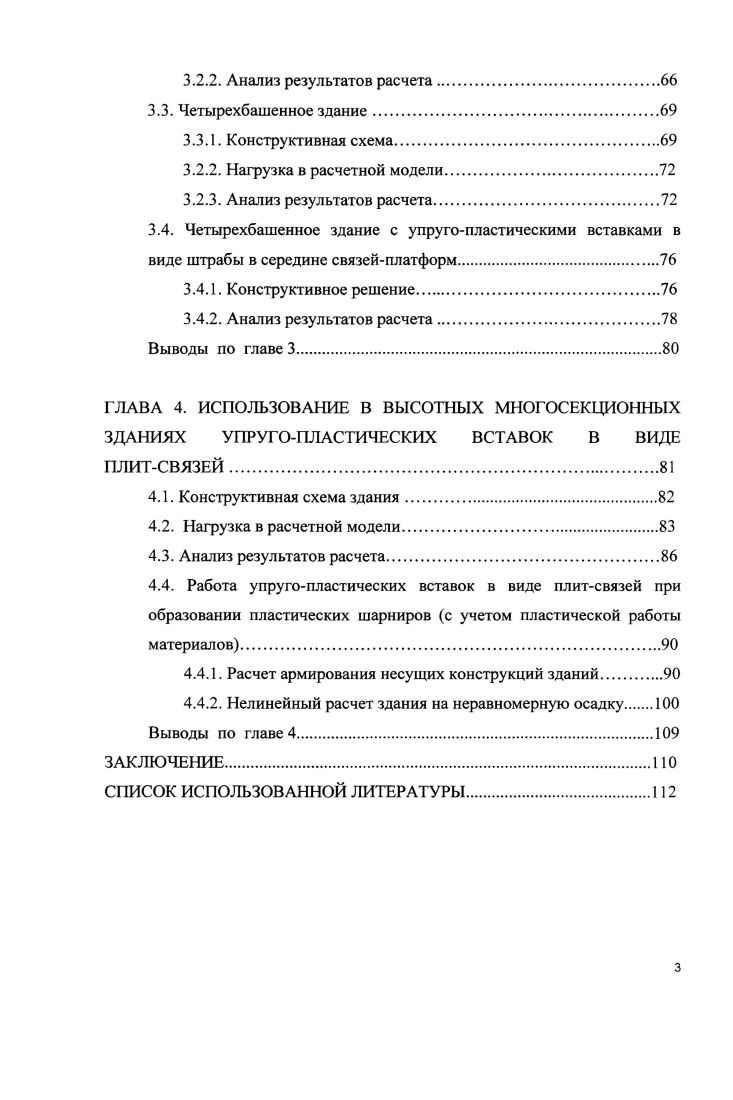

ОГЛАВЛЕНИЕ ДИССЕРТАЦИИ
ВВЕДЕНИЕ.
ГЛАВА 1. ВЫСОТНЫЕ ЗДАНИЯ. ЗДАНИЯ СЛОЖНОЙ МАКРОСТРУКТУРЫ И ДЕФОРМАЦИОННЫЕ ШВЫ В НИХ
1.1. Обзор основных конструктивных схем высотных зданий.
1.2. Здания сложной макроструктуры.
1.3.Деформационные швы в виде упругопластических вставок в
высотных зданиях сложной макроструктуры
Выводы и постановка задач диссертации
ГЛАВА 2. ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ РАБОТЫ УПРУГОПЛАСТИЧЕСКИХ ВСТАВОК В ВИДЕ ШТРАБЫ.
2.1.Характеристика упругопластических вставок в виде штрабы.
Методика испытания
2.2.Результаты испытания железобетонных балок с
упругопластической вставкой в виде штрабы.
2.3.Сравнение результатов экспериментов с результатами,
полученными по теоретической методике
Выводы по главе 2
ГЛАВА 3. УПРУГОПЛАСТИЧЕСКИЕ ВСТАВКИ В ВИДЕ ШТРАБЫ В
ЗДАНИЯХ СЛОЖНОЙ МАКРОСТРУКТУРЫ ШПОНОЧНОГО ТИПА
3.1. Двухбашенное здание.
3.1.1. Конструктивная схема.
3.1.2. Нагрузка в расчетной модели
3.1.3. Анализ результатов расчета
3.2. Двухбашенное здание с упругопластическими вставками в виде
штрабы в середине связейплатформ
3.2.1. Конструктивное решение.
3.2.2. Анализ результатов расчета
3.3. Четырехбашенное здание.
3.3.1. Конструктивная схема
3.2.2. Нагрузка в расчетной модели.
3.2.3. Анализ результатов расчета
3.4. Четырехбашенное здание с упругопластическими вставками в виде штрабы в середине связейплатформ.
3.4.1. Конструктивное решение
3.4.2. Анализ результатов расчета
Выводы по главе 3.
ГЛАВА 4. ИСПОЛЬЗОВАНИЕ В ВЫСОТНЫХ МНОГОСЕКЦИОННЫХ ЗДАНИЯХ УПРУГОПЛАСТИЧЕСКИХ ВСТАВОК В ВИДЕ ПЛИТСВЯЗЕЙ
4.1. Конструктивная схема здания
4.2. Нагрузка в расчетной модели
4.3. Анализ результатов расчета.
4.4. Работа упругопластических вставок в виде плитсвязей при образовании пластических шарниров с учетом пластической работы материалов
4.4.1. Расчет армирования несущих конструкций зданий.
4.4.2. Нелинейный расчет здания на неравномерную осадку
Выводы по главе 4
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ


Произведены соответствующие расчёты. Структура и объём работы. Диссертация состоит из введения, четырех глав, заключения и списка литературы. Объем работы 2 страницы машинописного текста, рисунков и таблиц. Список литературы состоит из 5 наименований, из которых на русском языке, 7 на вьетнамском языке и на английском языке. ГЛАВА I. ВЫСОТНЫЕ ЗДАНИЯ. Основные конструктивные схемы высотных зданий. Высотным зданием в России со времён СССР считается здание высотой более м или более этажей []. Проблема проектирования высотных зданий в различных странах связана с именами известных специалистов: Бунгалэ С. Таранать [, , , ], С. Шмидт [0], А. Коулл [0-7], К. Леет [0] В. Шуеллер [5] и др. Крупнейшие небоскребы с металлическим каркасом спроектированы в США в последней третье XX в. Всемирного торгового центра в Нью Йорке, здание «Сирс и Робак в Чикаго» и т. В последние годы наиболее активно высотное строительство с железобетонным и смешанным каркасом развивается в странах ближнего Востока, Южно-Восточной Азии и Китая. В России научно-практическим обеспечением возможности высотного строительства занимались М. И. Додонов [], П. Ф. Дроздов [], Ю. А. Дыховичный [], И. Л. Корчинский [], В. И. Лишак [, ], Т. Г. Маклакова [], Д. М. Подольский [] и др. По мере увеличения высоты зданий влияние горизонтальных нагрузок возрастает в нарастающей степени. При определенной высоте горизонтальный прогиб и ускорения от ветровой пульсации становятся настолько большими, что требования жесткости несущих конструкций становятся при расчете решающими. Величина жесткости зависит в первую очередь от конструктивной схемы здания. Рассмотрим основные конструктивные схемы высотных зданий. Несущие конструкции таких зданий представляют собой комбинацию плоских стен. В зданиях перекрестно-стеновой конструктивной системы наружные стены проектируют несущими или ненесущими (навесными), а плиты перекрытий - как опертые по контуру или трем сторонам. Высокая пространственная жесткость многоячейковой системы, образованной перекрытиями, поперечными и продольными стенами, способствует перераспределению в ней усилий и уменьшению напряжений в отдельных элементах. Поэтому здания перекрестно-стеновой конструктивной системы могут проектироваться высотой до этажей. V 4 ? Рис. В зданиях поперечно-стеновой конструктивной системы вертикальные нагрузки от перекрытий и ненесущих стен передаются в основном на поперечные несущие стены, а плиты перекрытия работают преимущественно по балочной схеме с опиранием по двум противоположным сторонам. Горизонтальные нагрузки, действующие параллельно поперечным стенам, воспринимаются этими стенами. Продольными диафрагмами жесткости могут служить продольные стены лестничных клеток, отдельные участки продольных наружных и внутренних стен. Примыкающие к ним плиты перекрытий рекомендуется опирать на продольные диафрагмы, что улучшает работу диафрагм на горизонтальные нагрузки и повышает жесткость перекрытий и здания в целом. Здания с поперечными несущими стенами и продольными диафрагмами жесткости рекомендуется проектировать высотой до этажей. При отсутствии продольных диафрагм жесткости в случае жесткого соединения монолитных стен и плит перекрытий рекомендуется проектировать здания высотой не более этажей. Здания с радиально расположенными поперечными стенами при монолитных перекрытиях можно проектировать высотой до этажей. Температурно-усадочные швы между секциями протяженного здания с радиально расположенными стенами рекомендуется размещать так, чтобы горизонтальные нагрузки воспринимались стенами, расположенными в плоскости их действия или под некоторым углом. С этой целью в температурно-усадочных швах необходимо предусматривать специальные демпферы, работающие податливо при температурно-усадочных воздействиях и жестко - при ветровых нагрузках. В зданиях продольно-стеновой конструктивной системы вертикальные нагрузки воспринимаются и передаются основанию продольными стенами, на которые опираются перекрытия, работающие преимущественно по балочной схеме.
