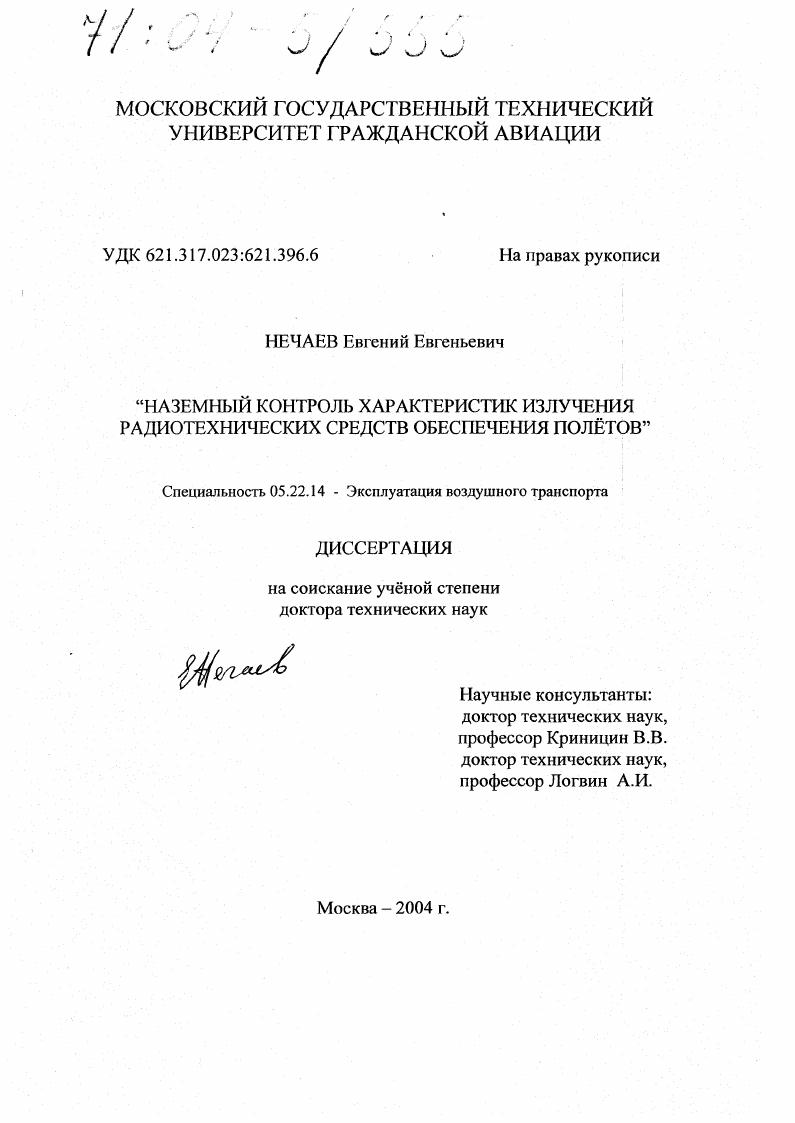

Наземный контроль характеристик излучения радиотехнических средств обеспечения полётов

Наземный контроль характеристик излучения радиотехнических средств обеспечения полётов

Автор: Нечаев, Евгений Евгеньевич

Шифр специальности: 05.22.14

Научная степень: Докторская

Год защиты: 2004

Место защиты: Москва

Количество страниц: 315 с. ил.

Артикул: 2633353

Автор: Нечаев, Евгений Евгеньевич

Стоимость: 250 руб.

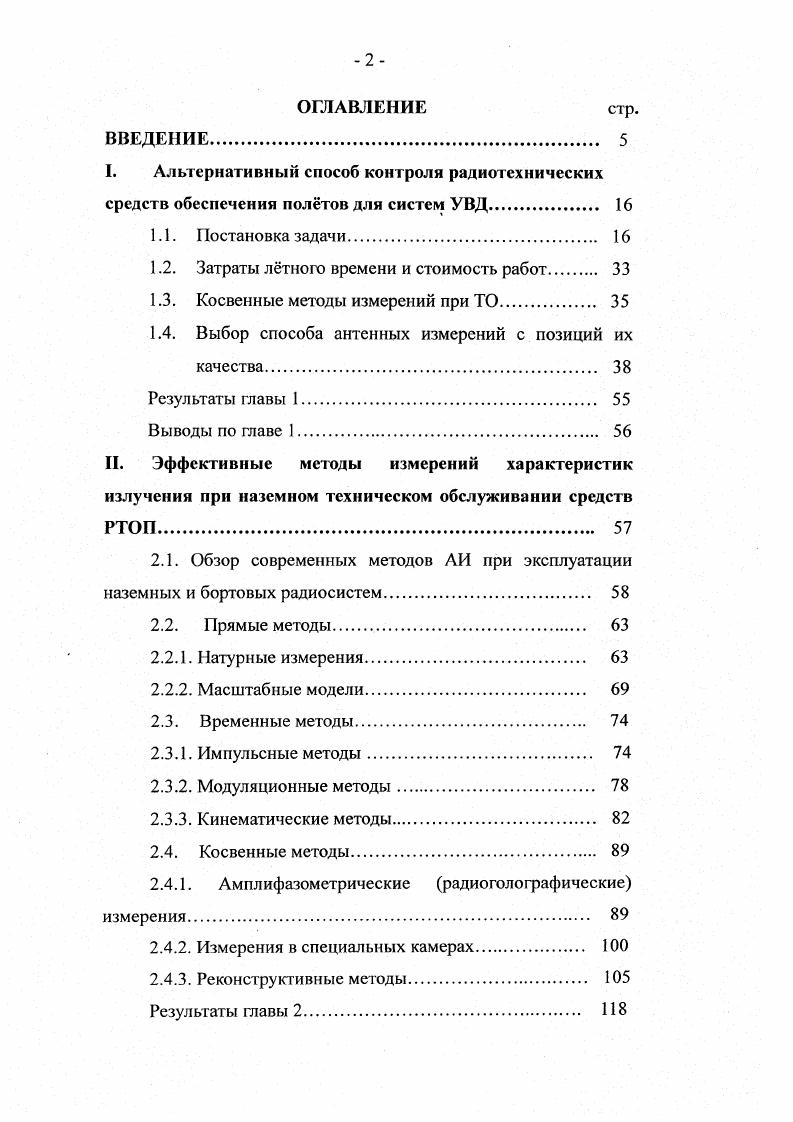

ОГЛАВЛЕНИЕ стр.
ВВЕДЕНИЕ
I. Альтернативный способ контроля радиотехнических средств обеспечения полтов для систем УВД.
1.1. Г Остановка задачи
1.2. Затраты лтного времени и стоимость работ
1.3. Косвенные методы измерений при ТО.
1.4. Выбор способа антенных измерений с позиций их качества
Результаты главы 1
Выводы по главе 1.
II. Эффективные методы измерений характеристик излучения при наземном техническом обслуживании средств РТОП.
2.1. Обзор современных методов АИ при эксплуатации наземных и бортовых радиосистем
2.2. Прямые методы.
2.2.1. Натурные измерения
2.2.2. Масштабные модели.
2.3. Временные методы.
2.3.1. Импульсные методы.
2.3.2. Модуляционные методы
2.3.3. Кинематические методы.
2.4. Косвенные методы.
2.4.1. Амплифазометрические радиоголографические измерения
2.4.2. Измерения в специальных камерах
2.4.3. Реконструктивные методы
Результаты главы 2.
Выводы по главе 2
III. Реконструктивный способ измерении как основной метод контроля характеристик излучения при техническом
обслуживании радиооборудования .
3.1. Интегральное уравнение относительно ДНА
3.2. Разложение ДНА по диаграммам направленности зонда.
3.3. Алгоритмизация процесса восстановления ДНА с учтом ДН коллиматорных зондов.
3.4. Сведение алгоритмов восстановления ДН к процедурам дискретного преобразования Фурье при симметрии поверхности измерений
3.5. Численное моделирование процесса восстановления ДНА
3.6. Восстановление ДНА при помощи дугового и Vобразного коллиматорных зондов.
Результаты главы 3.
Выводы но главе 3
IV. Учт эховых условий измерительного полигона в реконструктивном алгоритме.
4.1. Задача реконструктивных измерений в общей постановке.
4.2. Метод априорного радиозондирования
4.3. Метод тестовой антенны
Результаты главы 4.
Выводы по главе 4
V. Вопросы практического применения реконструктивного метода измерений при ТО средств РТОП.
5.1. Выбор размера измерительного зонда
5.2. Ошибки восстановления ДН антенны, обусловленные неточностью измерения.
5.3. Коррекция фазовых ошибок при восстановлении ДНА
5.4. Восстановление амплитуднофазового распределения поля в раскрыве антенны курсового радиомаяка СП
Результаты главы 5.
Выводы по главе 5
VI. Автоматизированный измерительный комплекс АИК для наземного контроля радиоизлучения.
6.1. Основные характеристики и состав АИК
6.2. Экспериментальные исследования
Результаты главы 6.
Выводы по главе 6
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Как видим,'Фгажс новейшие отечественные РЛС для гражданской авиации оснащены морально устаревшими зеркальными антеннами с поворотным устройством, обеспечивающим механическое вращение антенны по азимуту. Схожую по конструкции зеркальную антенну имеет мобильная РЛС “КАСТА-2Е2”(рис. Эта твёрдотельная автоматизированная РЛС разработана во ВНИИРТ. Рис. Рис. Относительно зарубежных аналогов упомянутых выше PJ1C можно сказать следующее. Ещё в конце -х годов фирмой ‘‘Marconi Radar Systems” были разработаны стационарные PJIC для УВД серии “S0” с разными типами зеркальных антенн (сдвоенные зеркальные антенны, параболические рефлекторы, параболические рефлекторы специальной формы, формирующие косекансную ДН). Эти зеркальные антенны имеют либо линейный облучатель в виде волноводно-щелевой решётки, или двухрупорный облучатель для зеркала двойной кривизны. Технические характеристики типовой антенной системы приведены в табл. Таблица 1. Коэффициент усиления ,5 . Размер апертуры зеркала х 4. В середине -х годов эта же фирма разработала трёхкоординатную обзорную PJ1C типа “S3”, получившую название “Martello”, работающую в см диапазоне волн. ДН в режиме приёма имеет девяти лучевую форму. Один из её лучей повторяет форму передающего луча и служит для определения азимута целей. В пределах этого луча формируется ещё восемь, осуществляющих обзор смежных вертикальных секторов с перекрытием в 1,5 раза. Антенна выполнена в виде плоской решётки размером ,7 х 6,1м, состоящей из горизонтальных волноводных рядов, содержащих по волновода каждый. В качестве излучающих элементов использованы вибраторы. Плоскость антенной решётки (АР) при установке отклоняется назад на угол °. Технические характеристики антенной системы приведены в табл. Таблица 1. В РЛС “” в отличие от “” применена АР размером ,2 х 7,1 м. Количество горизонтальных линеек - при дипольных излучателей в линейке. Ширина ДН в горизонтальной плоскости в два раза меньше и составляет 1,4°. Антенная решётка собирается из четырёх антенных модулей по линеек излучателей в каждом. Последней модификацией РЛС ”Маг1ео” является “-0”, в которой в качестве антенны применена плоская АР, скомпонованная из горизонтальных линеек излучателей, каждая из которых имеет свой приёмопередаю-щий модуль. В этой РЛС используется, гак называемый, распределенный твёрдотельный передатчик, что повышает надёжность и ремонтопригодность станции. Аналогичные РЛС для гражданской авиации разработаны в США. Одной из первых станций с фазированной АР (ФАР) была “AN / TPS -”, работающая в диапазоне 5,2. ГГц. В конце -х годов она эксплуатировалась в качестве аэродромной РЛС. Антенна станции состоит из параболического отражателя большого диаметра, обеспечивающего необходимый коэффициент усиления, и облучателя в виде ФАР с ферритовыми фазовращателями. В настоящее время выпускается модернизированный вариант этой станции “GPN-”. РЛС “AN / TPS-”, разработанная фирмой “Вестингауз”, является примером передвижной РЛС, работающей в диапазоне 2,9. ГГц. Антенная система формирует шесть приёмных лучей, которые перекрывают угломестный сектор от 0° до °. Передающий луч также перекрывает этот угловой сектор. Антенна представляет собой параболическое зеркало, а в качестве облучателей используются рупоры для формирования парциальных ДН на приём сигнала. Можно привести и ряд других РЛС, например, станций с частотной модуляцией сигнала, где также применены зеркальные антенны. К таковым относится “AN / SPS-” фирмы “Хьюз» (Позднее антенная система была выполнена в виде плоской АР, а станция модернизирована в “AN / SPS-”). Ярким примером РЛС с твёрдотельным передатчиком служит станция “AN / TPS-” фирмы “Дженерал электрик”. РЛС работает в диапазоне 1. ГГц, её твердотельный передатчик встроен в конструкцию антенны, представляющую собой плоскую фазированную антенную решётку (ФАР), состоящую из рядов горизонтальных линейных антенных решёток. В каждом из рядов имеются: передатчик, блок питания, предварительный усилитель, фазовращатель, антенный переключатель и блок управления. Вариантами такой РЛС являются станции “AN / FPS-7” и “GE-2”.
